贾俊杰 笔记

1. 应用层：抽象语言----编码
2. 表示层：编码----二进制
3. 介质访问控制层：
4. 物理层：

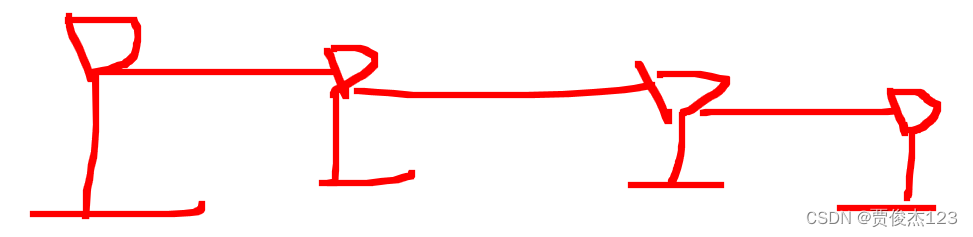

直线型拓扑：

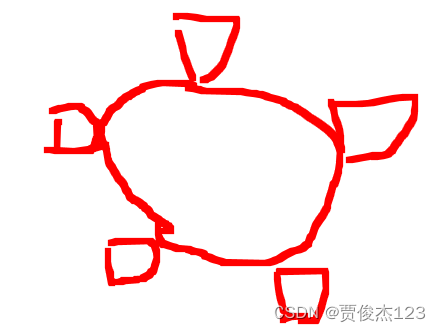

环形拓扑：

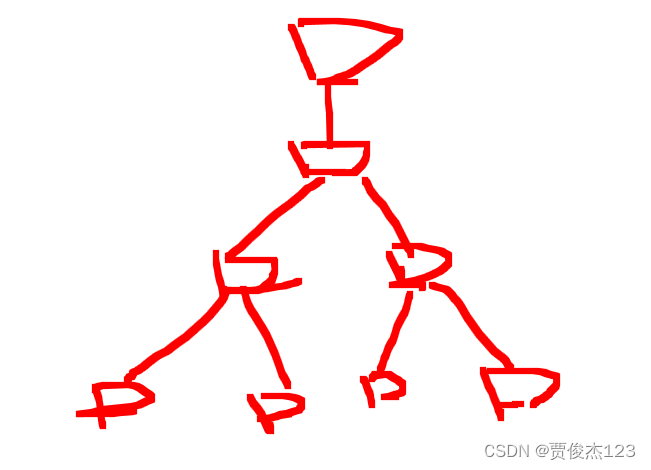

树形拓扑：

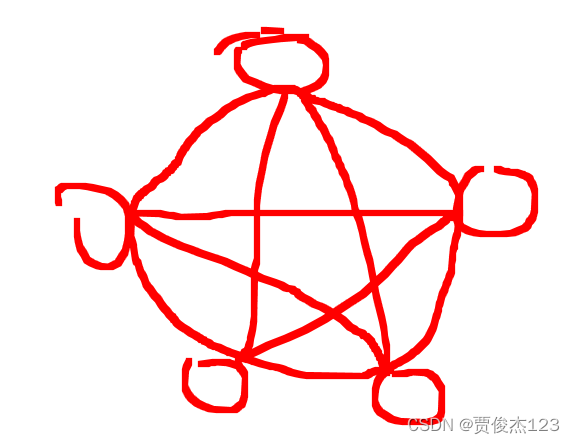

波环型拓扑（全网状）：

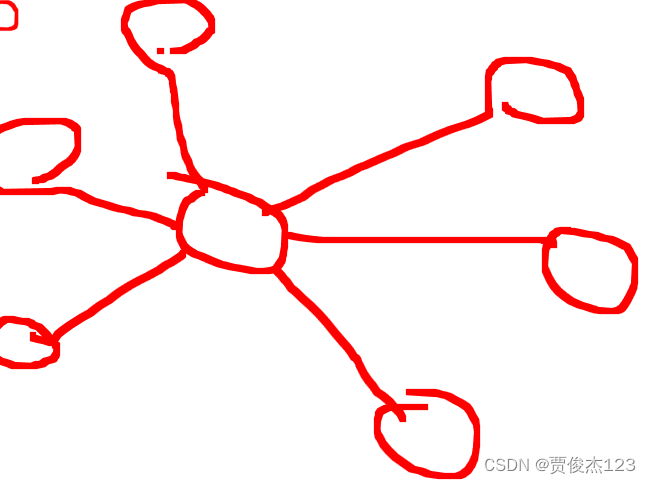

星型拓扑：

地址：唯一 格式唯一  MAC地址（物理地址）， 48位二进制构成，以16进制显示

冲突问题：相似电流碰撞抵消

解决方案：CSMA/CD  载波侦听多路访问/冲突检测机制

                 ------------------------------------排队

机制解析：

1.首先使用监听功能，当发现有消息在传输时，停止自身的消息发送，进行等待，随时准备进入下一个阶段。

2.当监听到前面的消息发送完成时，立刻发送自身消息，当消息相撞时，会给彼此发送一个阈值，因为阈值时随机发送的，故有大小之分，所以规避了相撞的问题。

结论：虽然解决了一定的冲突问题。但是大大增加了延时。

1. 无限的传输距离
2. 没有冲突
3. 形成单播

网桥-----交换机（工作在介质访问控制层）

交换机的工作原理：当数据帧进入交换机后，交换机会将该数据的源MAC地址以及进入的接口进行映射，别写入本地的MAC地址表中；随后根据目标MAC地址，查询本地的MAC地址表，若有记录则按照记录执行单播；若没有记录，则进行泛洪。

泛洪：向除了进入接口以外的所有接口进行发送。

泛洪区域：

速率公式：约等于（带宽/8）85%

对等网-----变大网络---无限的传输距离  无冲突  单播 =网桥----交换机------工作在介质访问控制层  识别MAC地址 ，认识则单播 不认识则泛洪 --泛洪区域---泛洪区域过大--造成网络的瘫痪---路由器-------网络层-----IP  IP地址（逻辑地址）

路由器的每一个接口，都是一个泛洪范围的终点。



IPV4地址：32位二进制构成  选用点分十进制表示

存在网络位和主机位的区分，网络位用于标识所在范围，主机位用于标识在范围内的编号。 为了方便人看，32位二进制采用八位一分的形式

ARP表老化时间：180s

免费ARP：也叫做无故ARP  目的：不同于一般的ARP请求。它并非期待想要的MAC地址或IP地址，而是为了检测网络中是否有地址冲突的显现。

路由器-------ARP协议（广播）-----广播域（泛洪范围）

广播：在一个泛洪范围内，迫使交换机将一个数据进行泛洪

PC访问其他设备时，会先根据对端IP进行判断，若在同一个广播域，则通过ARP获取相应地址，随后进行单播即可，若不在同一个广播域，则封装目标MAC地址为自己的网关，由路由器代为转发。

IPV4详解

IPV4：32位二进制构成 点分十进制表示

IPV6：128二进制构成  冒分十六进制表示

存在ABCDE五类

ABC类 单播地址

D类  组播地址

E类 保留地址

ABC类：既可以当做源IP使用，也可以当做目标IP使用  单播地址标志着网络中唯一的一个节点，只有单播地址可以作为源IP使用

D类：只能作为目标地址使用

E类：保留地址

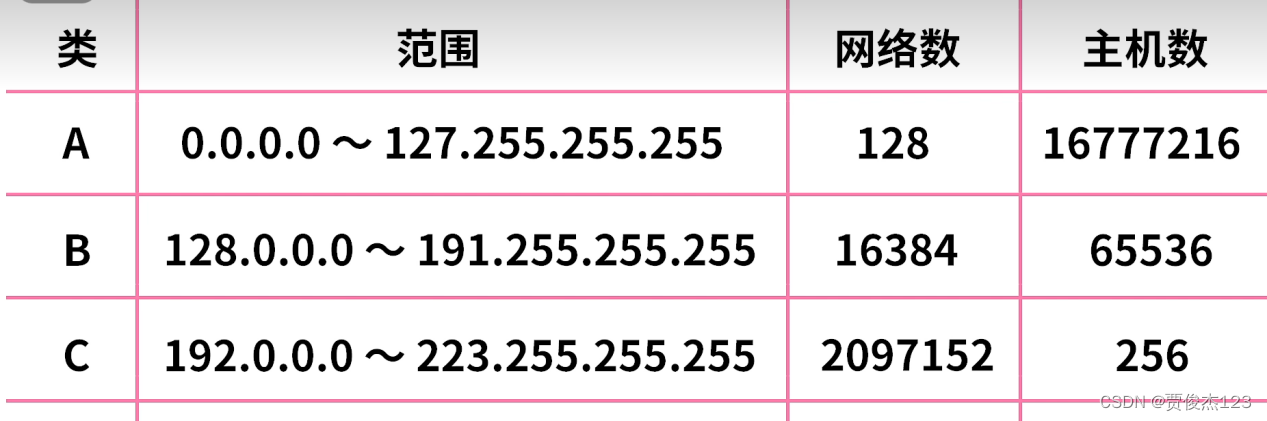

分类规则：基于IP地址的第一个8位进行分类

A类：1-126  前8位为网络位

B类：128-191  前16位为网络位

C类：192-223  前24位为网络位

D类：224-239  不分网络位主机位

E类：240-255

特殊地址：

一：127  环回地址 127.0.0.1-127.255.255.255

用于排错历程分析

二：255.255.255.255  受限广播地址

三：主机位全0     192.168.1.0  255.255.255.0，不是单播地址，是一个网络号=网段，

四：主机位全1    不是一个单播地址  直接广播地址

五：0.0.0.0  代表所有地址 ； 代表没有地址

六：169.254.0.0/16   本地链路地址 自动私有地址

VLSM  可边长子网掩码------子网划分

第一章：OSI七层模型及网络协议

路由器的工作过程：若PC1试图与PC2联系，在知道IP的情况下，会先根据子网掩码进行判断，若在同一个广播域则发送ARP请求包请求MAC地址，随后单播即可。若不在同一个广播域，则会将目标MAC封装为网关的MAC地址，发送至网关处，随后路由器根据目标IP查询本地的路由表，若不存在相应记录，则无条件丢弃，若存在相应记录，则按照记录移交至目标网段的网关处，随后由其目标网关进行转发。

应用层：

表示层：

会话层：

上三层对数据进行加工处理

下四层对数据的运输进行加工的

传输层：

网络层：

数据链路层：介质访问控制层MAC+逻辑链路控制层LLC

物理层：

会话层：提供会话号

传输层：TCP/UDP    1.分段（受到MTU值的限制） 2.端口号

MTU值：最大传输单元  默认1500字节

端口号：0-65535  其中 1-1023为注明端口  1024-65535为高端口/动态端口

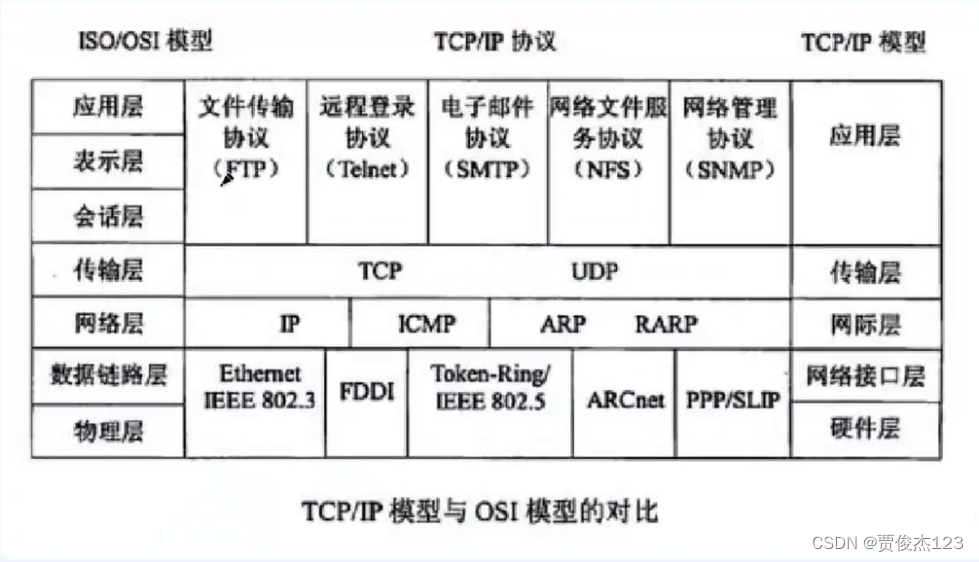

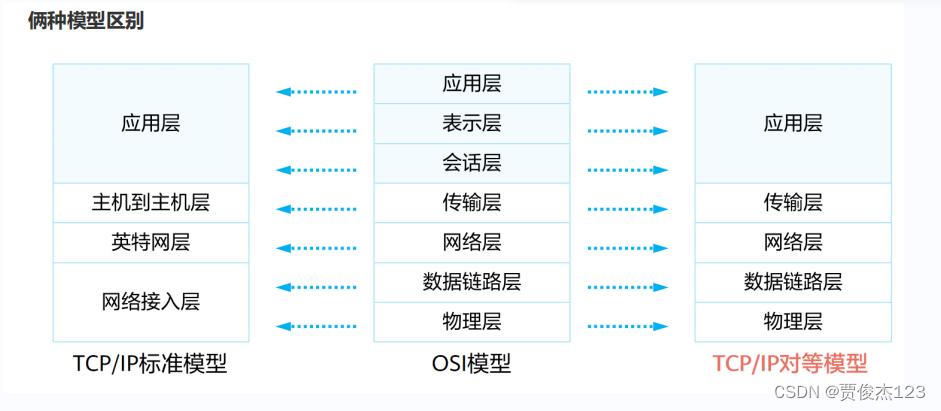

TCP/IP模型

PDU：协议数据单元

应用层：数据报文

传输层：数据段

网络层：数据包

数据链路层：数据帧

物理层：比特流

TTL ： 生存周期

数据每经过一台路由器，TTL值就会-1，当TTL值为0时，默认数据死亡  ，最大255   推荐64    常见128

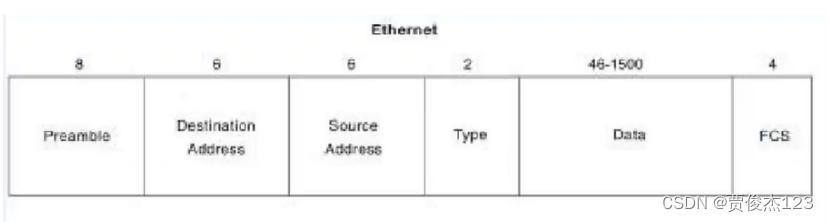

以太网Ⅱ型帧

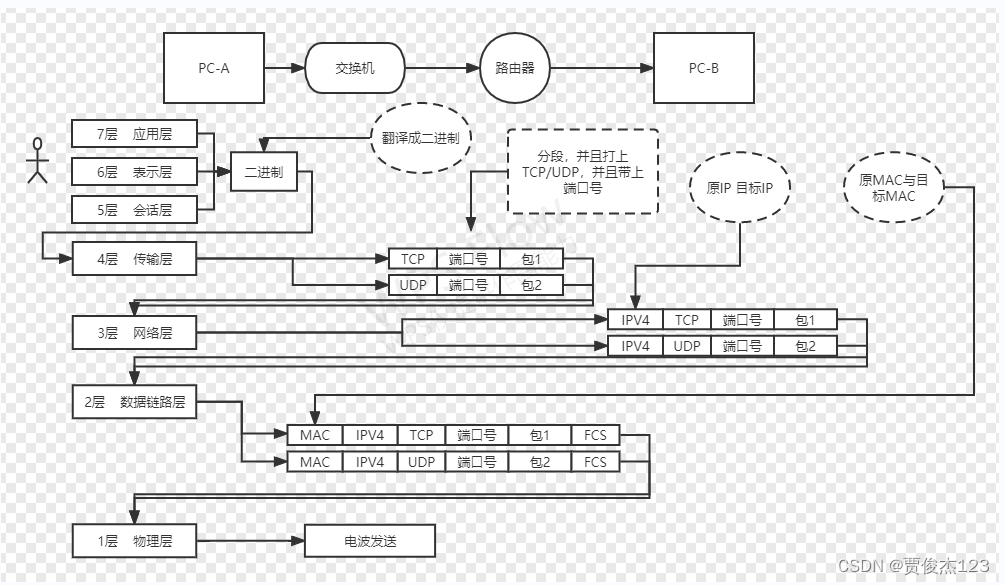

封装 解封装

HTTP  tcp  80  超文本传输协议

HTTPS  tcp  443  安全传输协议

SSH  tcp  22  安全外壳协议

FTP  tcp  20/21   文件传输协议

TFTP  ucp 69   简单文件传输协议

Telnet   tcp  23   远程登录协议

Dns  udp/tcp  53  域名解析协议

DHCP   udp  67/68  动态主机配置协议

TCP与UCP协议

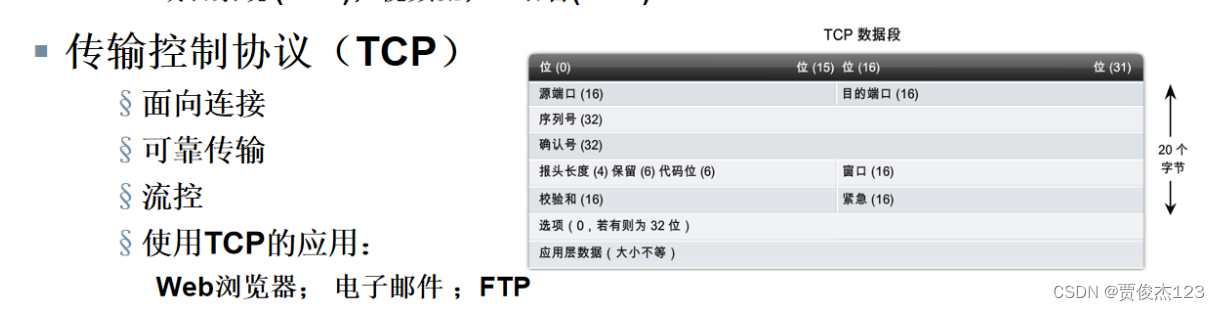

TCP：传输控制协议------面向连接的可靠协议----在完成传输层的基本工作的同时，还需要保证数据的完整性

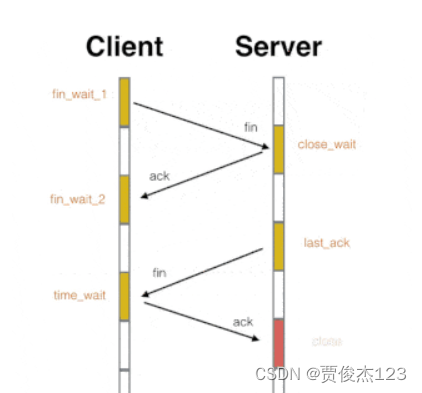

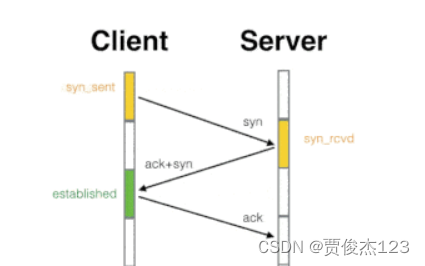

面向连接：三次握手及四次挥手  建立端到端的虚链路

SYN：发起一次链接，并告知自身状态

ACK：标识确认收到

传输途中

FIN：断开   RST：重连  TCP：严重错误且重新连接

PSH：紧急加收  URG：紧急指针

可靠性：4种可靠机制-----------确认  排序  重传  流控（窗口滑动）

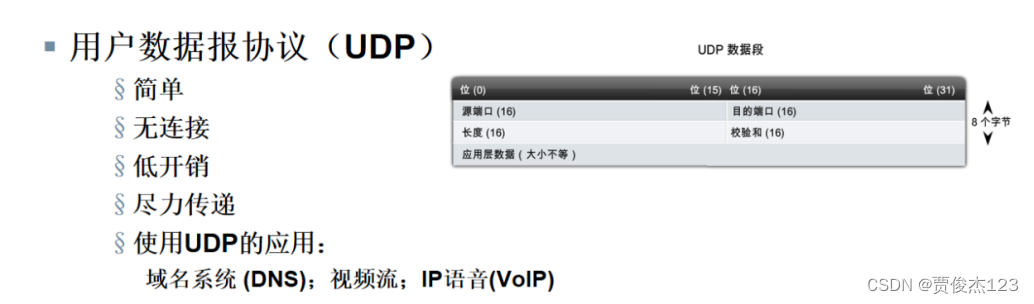

UDP---用户数据报文协议---------非面向连接的不可靠协议

仅完成传输层的基本工作
