在 keil5中点亮一个LED灯，流水灯（AT89c51）

已于 2023-12-12 20:39:08 修改
阅读量2.7k 收藏 20
点赞数 13
文章标签： c语言
于 2023-11-24 10:03:58 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_80427749/article/details/134590774
版权

     1.打开keil5

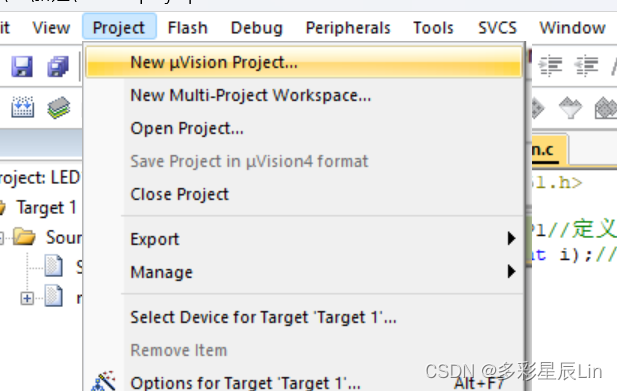

     2. 创建新项目

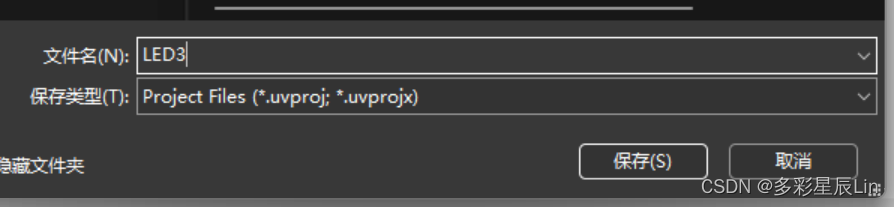

3.自己取一个文件名并保存（小编就叫LED3）

3.在search里搜索AT89c51并点击OK

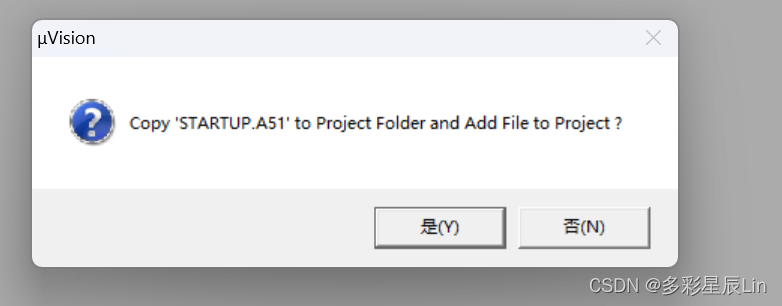

4.这里选YES

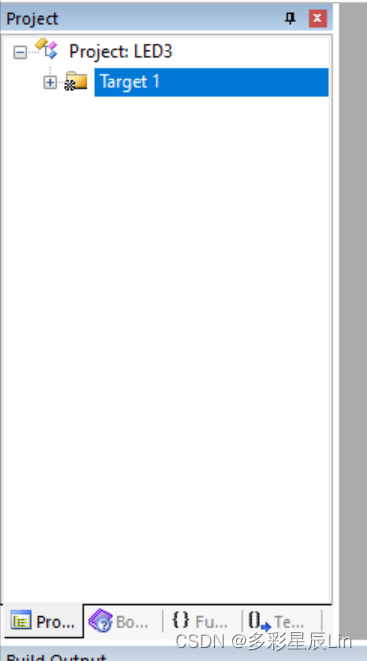

5.点击target前的加号

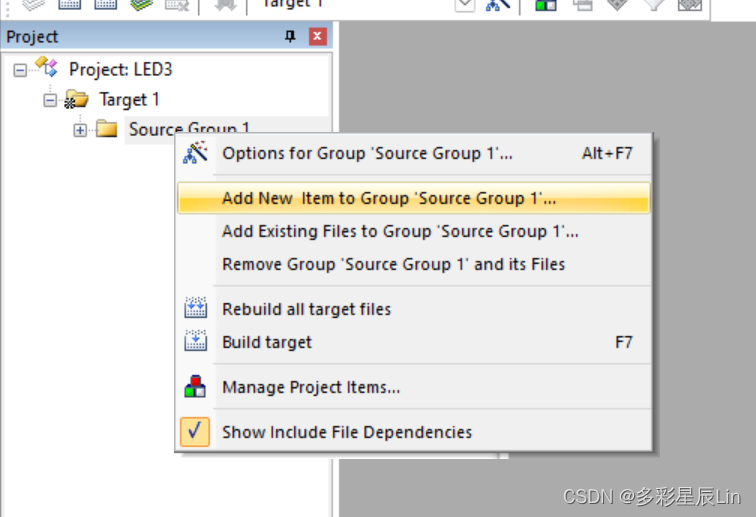

6.右击source group后在点击Add new item to Group

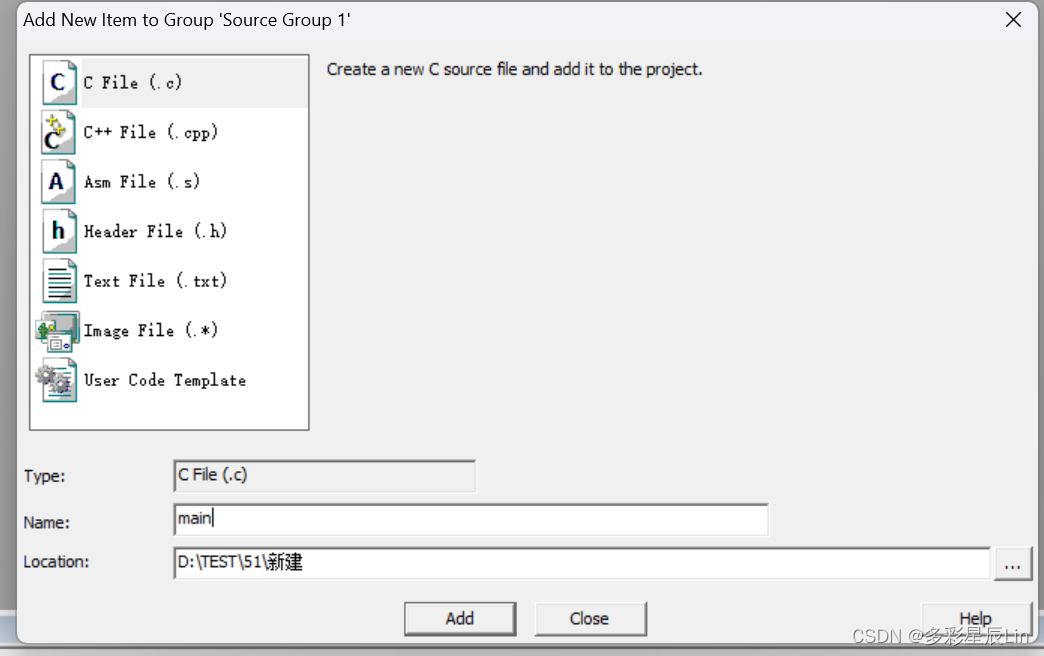

7.选择C File，文件名一般为main,然后点击OK

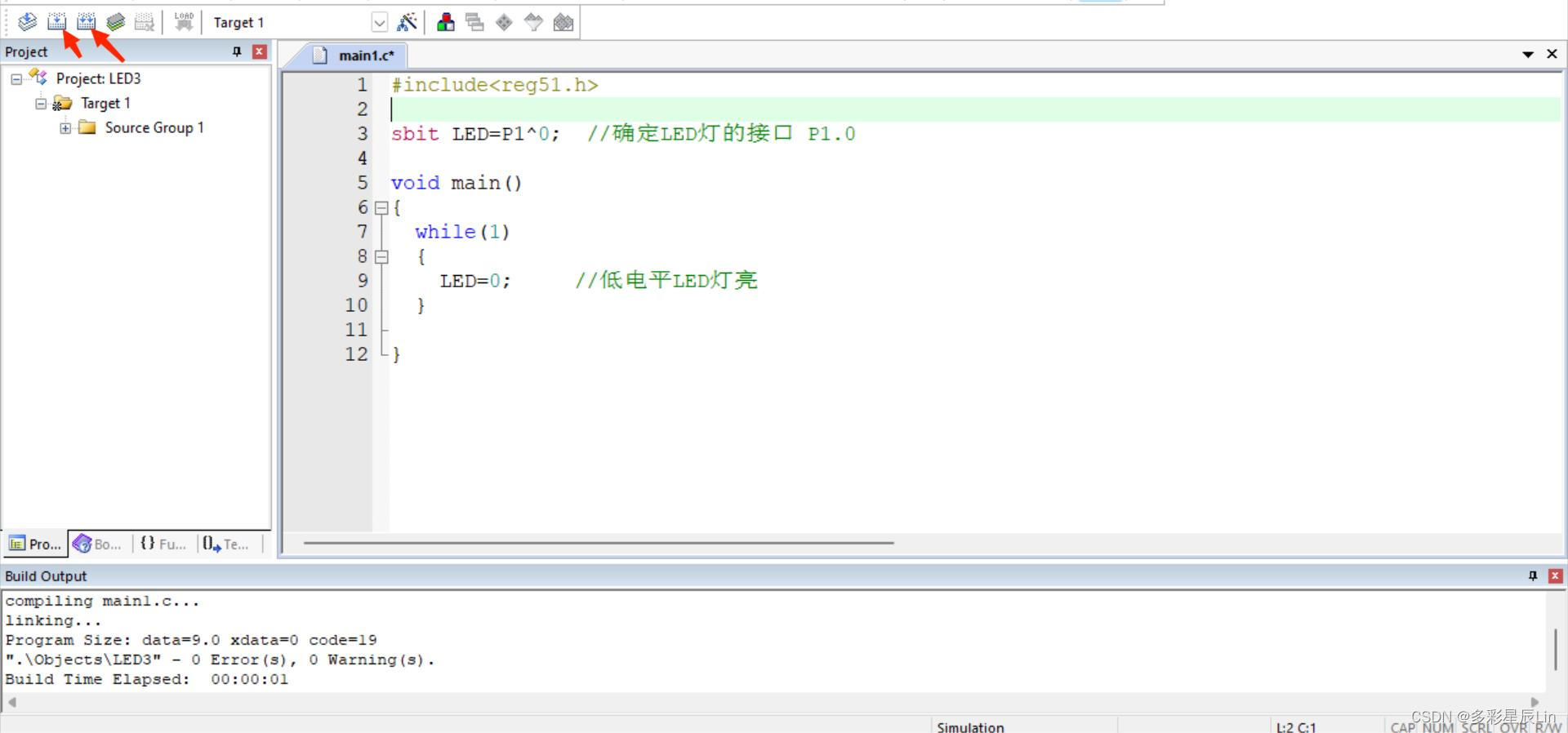

8.写代码，这里先让一个LED灯亮，编写完要点击左上角第二个地方编译， - 0 Error(s), 0 Warning(s)就成功了，如果失败了就重写，然后点击左上角第三个重新编译

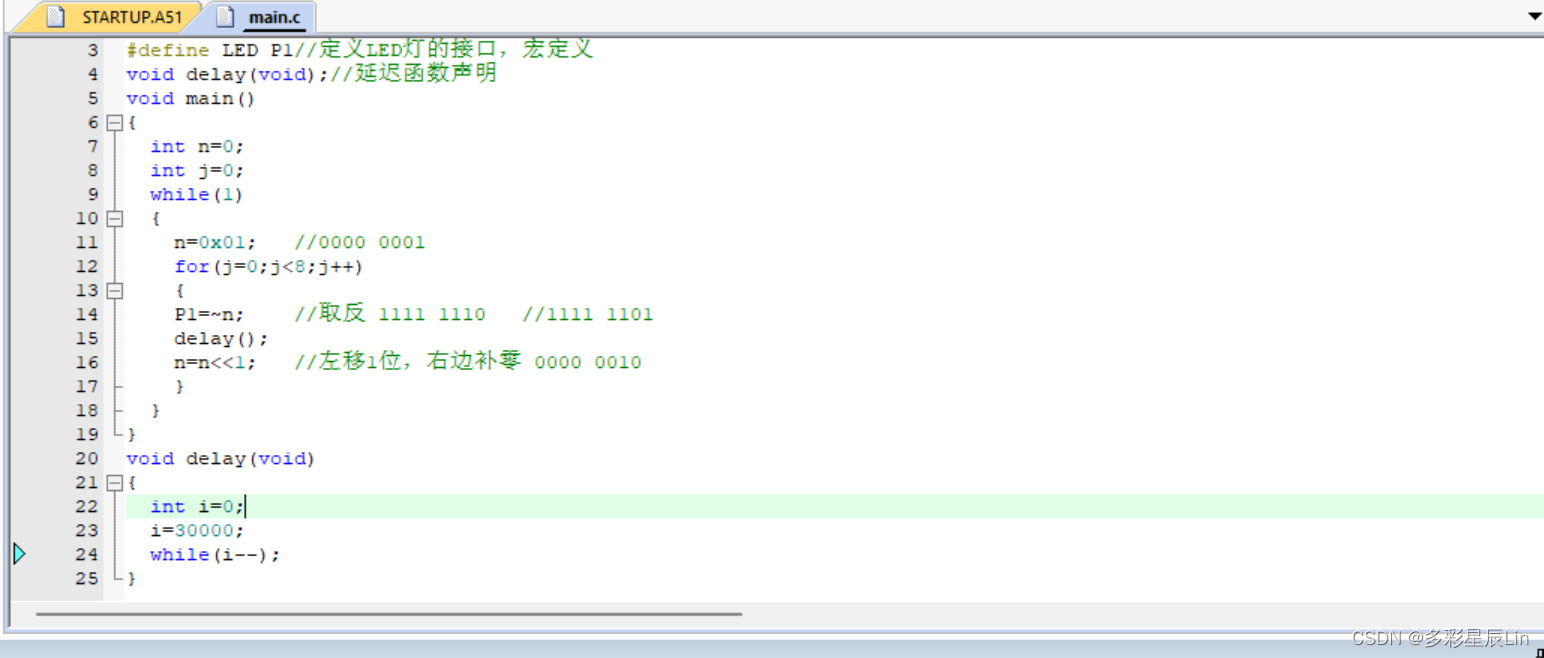

流水灯
