[AT89C51 ]用汇编语言实现流水灯仿真（含keil与Proteus）

       前言：笔者发文主要是为了记录笔者单片机学习课程，可能实用性不多，大佬看着玩就行。

        关键词：51单片机；AT89C51；流水灯仿真；初学

要求：使用AT89C51实现流水灯，使用汇编语言。

思路：用51单片机8个P1口输出实现8个LED灯依次亮灭，实现流水目标

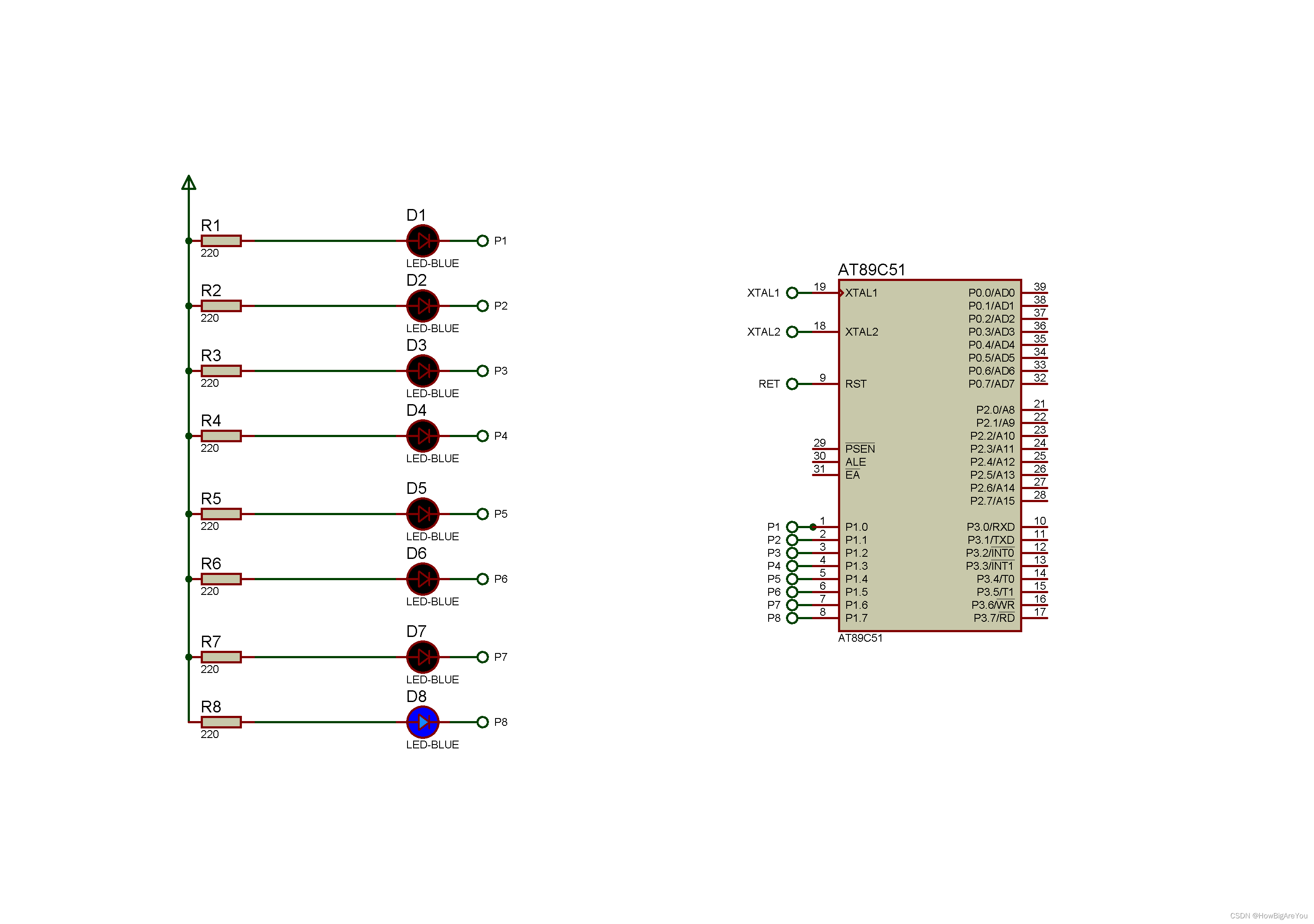

        硬件：连接如图

 Proteus用到的都是简单的操作，画图和放元件若是有不懂的再说吧。

软件：用汇编语言



	ORG 0000H
		AJMP MAIN
	ORG 0030H
		MAIN:	MOV	SP,	#60H
				MOV	A,	#0FEH;			设置灯亮	11111110

		LOOP:
				INC	R0;					增加R0值，开始计数
				RR	A		;			开始亮8灯  逆向流水,从下至上亮，本质是做环移
				MOV P1,A	;			激活P1口
				ACALL	DELAY;			进入延时，1S
				AJMP	LOOP;			返回LOOP循环
				AJMP	$;

		DELAY:
				MOV R4,	#20;	  1us  12HZ 机器时间周期为1us
		DEL1:
				MOV R6,	#100;  	  1us		T=(1+1+1+((250*2+2)*100+2)*20+2)=1004050us  1s
		DEL2:
				MOV	R7,	#250;     1us
				DJNZ	R7,$;     2us   循环250次 该语句消耗2微秒，一个机器周期
				DJNZ	R6,DEL2;  2us   每次减1，不等于0则跳转，该语句即为从Del1到这句，循环100
                                        次
				DJNZ	R4,DEL1;  2us   循环20次
				RETI           ;  2us

			END

 记得选中keil项目output的输出hex文件，导入Proteus的单片机即可：

选目标选项

勾选create hex file，然后编译

查看结果

成功，接下来去Proteus里面啦

选中单片机元件编辑

找到hex文件位置，点ok即可

到Proteus运行仿真，即可看见灯亮啦！

QQ录屏20230419203547
