变频器的使用方法

1.创建一个新项目

2.添加设备plc，G120C，HMI

3.建立连接

4.选中驱动，右键属性，修改报文配置（发送接受为自由报文长度改为7）

5.把驱动更改设备下载（记得打勾）

6.选中驱动点击调试

        调试向导（提到的更改，不提则默认）

        驱动设置：输入电压380V

        电机参数（按自己电机铭牌配置）

                              输入电机数据，异步电机，星 行额定电流0.1A功率0.01电机转速1450电压380                                 频率50冷却自冷却

                               驱动功能，把电机识禁用

7.再次下载驱动

8.驱动转在线，控制面板就能控制电机（记得给速度）

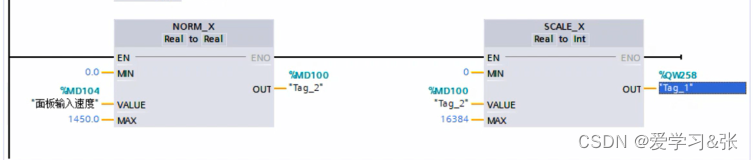

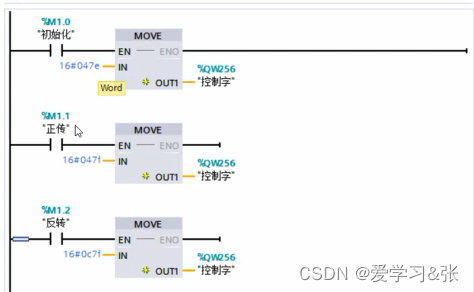

 9. 进行编程

10.制作HMI画面

做三个按钮（停止正转反转）

事件为按下置位位释放为复位位

放一个IO域用来输入速度

11.进行下载plc和HMI即可。
