OSPF路径协议配置与应用

想做一个自己学习的有关的csdn账号,努力奋斗......,还有其他的学习知识^_^,为自己巩固一下所学知识,下次更新地址转换的配置和应用。

我是一个萌新小白,有误地方请大家指正,谢谢^_^


文章目录

目录

前言

一、实验原理

二、实验步骤

1.构建网络拓扑

2.配置主机网络参数

3.配置路由的端口IP地址

4.部署单区域OSPF网络

5.查看OSPF配置结果

6.测试主机之间的连通性

总结


前言

这个实验主要的目

  1. 掌握 OSPF 单区域配置的方法。
  2. 掌握查看 OSPF 邻居状态的方法。

实验内容       某公司用3台路由器将位于3个区域的设备互相连接起来,3个路由器个连接一个区域的子网,要求在所有路由器上部署路由协议,使得3个子网内主机之间能够正常通信。考虑到公司未来的发展,适应不断扩展的网络需求,公司在所有的路由器上部署OSPF协议,且现在所有路由器都属于骨干区域。


一、实验原理

  1. OSPFOpen Shortest Path First,开放最短路径优先)协议是基于链路状态算法 的内部网关协议,具有收敛快、无环路、扩展性好等优点,是目前因特网中运用广泛的路由协议之一。运行 OSPF 协议的路由器互相通告链路状态信息,每台路由器都将自己的链路状态信息(包含接口 IP 地址,子网掩码,网络类型以及链路开销等)发送给其他路由器,并在网络内洪泛,当路由器收集到网络内所有链路状态信息之后,以自己为根,运行最短路径算法,得到到达所有网段的最短路径。
  2. OSPF 支持层次路由,可以将网络划分为不同的区域,能够适应各种规模的网络环境。区域用区域号来标识,一个网段只能属于一个区域,每个运行 OSPF 议的接口必须指明其属于哪个区域。区域 0 为骨干区域,骨干区域负责在非骨干区域之间发布区域间的路由信息。在一个 OSPF 区域中有且仅有一个骨干区域。
  3. 反掩码,是 IP 地址掩码的反码,是直接把 IP 地址的掩码数字取反操作。例如,子网掩码为 255.255.255.0,该掩码的反掩码则为 0.0.0.255。反掩码的典型应用是在宣告 OSPF 区域所包含的网段时会使用。

二、实验步骤

1.构建网络拓扑

        拓扑结构设计:启动 eNSP,按照下图所示的网络拓扑结构放置和连接设备。启动所有设备。注意:路由器 AR2220 3 台,PC 3 台。右键点击每台 PC,选择“启动”相应设备。也可以在工作区中用鼠标选定设备区域,单击工具栏的 批量启动该区域的设备。

2.配置主机网络参数

设备名称

接口

IP 地址

子网掩码

默认网关

PC1

Ethernet 0/0/1

192.168.1.31

255.255.255.0

192.168.1.254

PC2

Ethernet 0/0/1

192.168.2.31

255.255.255.0

192.168.2.254

PC3

Ethernet 0/0/1

192.168.3.31

255.255.255.0

192.168.3.254

        PC1分配IP地址为192.168.1.31,子网掩码为255.255.255.0,默认网关192.168.1.254。PC2分配IP地址为192.168.2.31,子网掩码为255.255.255.0,默认网关192.168.2.254。PC3分配IP地址为192.168.331,子网掩码为255.255.255.0,默认网关192.168.3.254。

3.配置路由的端口IP地址

设备名称

接口

IP 地址

子网掩码

默认网关

AR1

GE 0/0/0

192.168.4.1

255.255.255.0

--

GE 0/0/1

192.168.6.1

255.255.255.0

--

GE 0/0/2

192.168.1.254

255.255.255.0

--

AR2

GE 0/0/0

192.168.4.2

255.255.255.0

--

GE 0/0/1

192.168.5.1

255.255.255.0

--

GE 0/0/2

192.168.2.254

255.255.255.0

--

AR3

GE 0/0/0

192.168.6.2

255.255.255.0

--

GE 0/0/1

192.168.5.2

255.255.255.0

--

GE 0/0/2

192.168.3.254

255.255.255.0

--

        配置 AR1 的三个接口的 IP 地址,三个接口分别为 GE 0/0/0、GE 0/0/1、GE 0/0/2,他们的对应 IP 地址分别为 192.168.4.1、192.168.6.1、192.168.1.254,子网掩码都是 255.255.255.0,如下图所示配置配置 AR1。

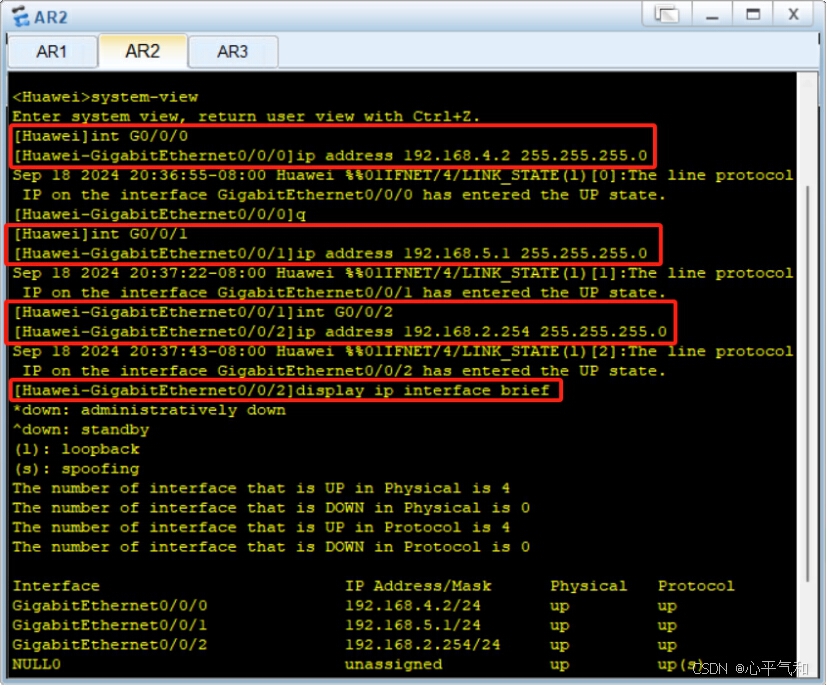

        配置AR2的三个接口的IP地址,三个接口分别为GE 0/0/0、GE 0/0/1、GE 0/0/2,他们的对应IP地址分别为192.168.4.2、192.168.5.1、192.168.2.254,子网掩码都是255.255.255.0,如下图所示配置配置AR2。

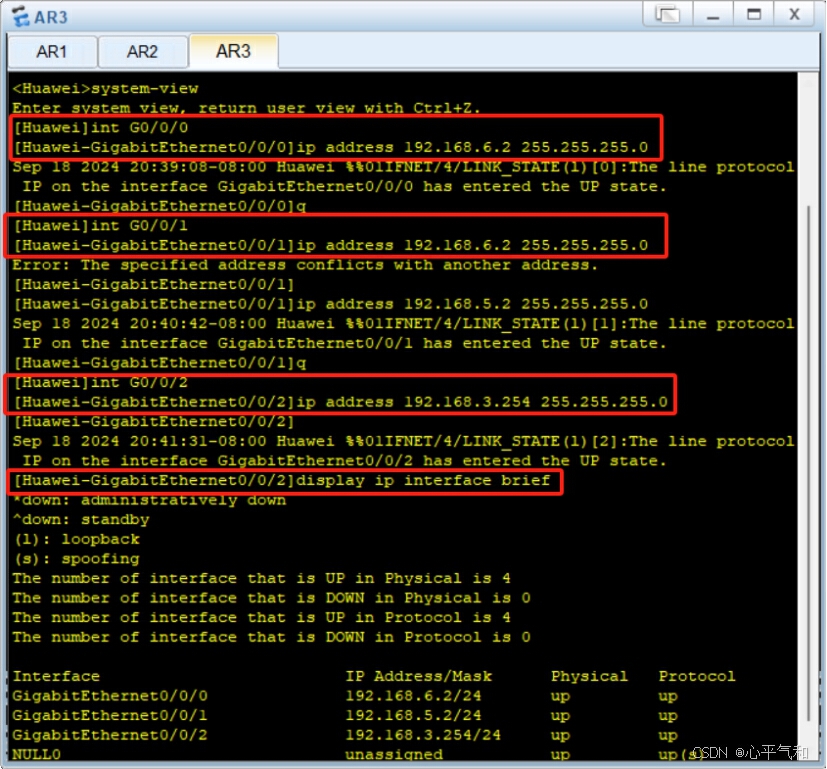

        配置AR3的三个接口的IP地址,三个接口分别为GE 0/0/0、GE 0/0/1、GE 0/0/2,他们的对应IP地址分别为192.168.6.2、192.168.5.2、192.168.3.254,子网掩码都是255.255.255.0,如下图所示配置配置AR3。

4.部署单区域OSPF网络

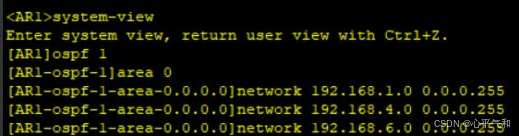

        (1)配置 AR1 的OSPF

       在路由器 AR1 上使用 ospf 命令创建并运行 OSPF。其中,1 是进程号,若没有写明进程号,则默认为 1。使用 area 命令创建并进入 OSPF 区域视图。单区域配置使用骨干区域,即区域 0。使用 network 命令来制定运行 OSPF 协议的接口和接口所属的区域,network 命令后的两个参数分别为网络号和反掩码,如图所示。

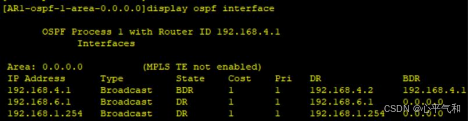

        (2)检查AR1OSPF接口

        使用 display ospf interface 命令来检查 OSPF 接口通告是否正确,如图所示。

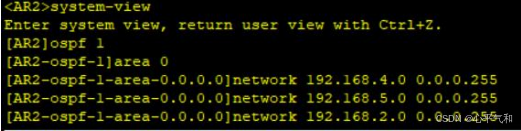

        (3)在AR2上部署的OSPF

        在路由器 AR2 上使用 ospf 命令创建并运行 OSPF 。其中, 1 是进程号,若没有写明进程号,则默认为 1 。使用 area 命令创建并进入 OSPF 区域视图。单区域配置使用骨干区域,即区域 0 。使用 network 命令来制定运行 OSPF 协议的接口和接口所属的区域, network 命令后的两个参数分别为网络号和反掩码,如图所示。

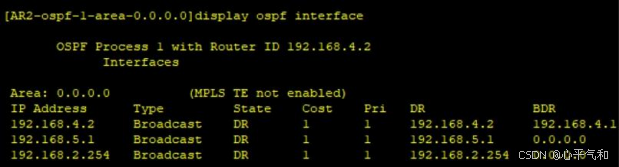

        (4)检查AR2上OSPF接口

        使用 display ospf interface 命令来检查 OSPF 接口通告是否正确,如图所示。

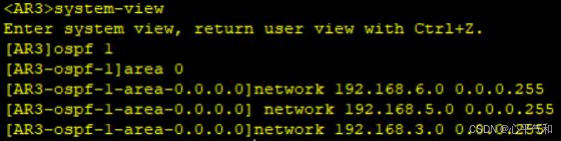

        (5)在AR3上部署的OSPF

        在路由器 AR3 上使用 ospf 命令创建并运行 OSPF 。其中, 1 是进程号,若没有写明进程号,则默认为 1 。使用 area 命令创建并进入 OSPF 区域视图。单区域配置使用骨干区域,即区域 0 。使用 network 命令来制定运行 OSPF 协议的接口和接口所属的区域, network 命令后的两个参数分别为网络号和反掩码,如图所示。

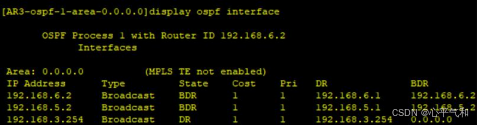

        (6)检查AR3OSPF接口

        使用 display ospf interface 命令来检查 OSPF 接口通告是否正确,如图所示。

5.查看OSPF配置结果

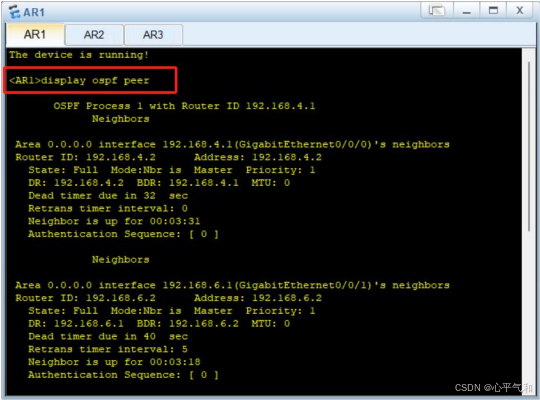

        (1)查看AR1OSPF邻居状态

        使用 display ospf peer 命令查看 OSPF 的邻居状态,如图所示。

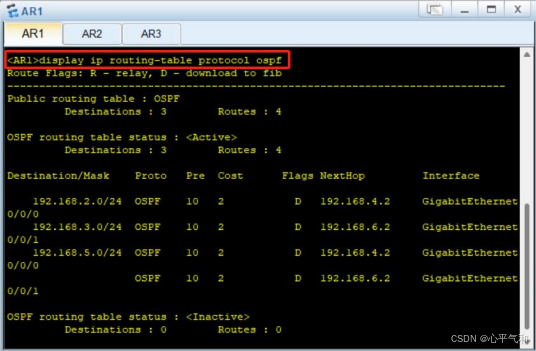

        (2)查看AR1OSPF路由表

        使用 display ip routing-table protocol ospf 命令查看 OSPF 路由表,如图所示。

        (3)查看AR2的OSPF邻居状态

        使用 display ospf peer 命令查看 OSPF 的邻居状态,如图所示。

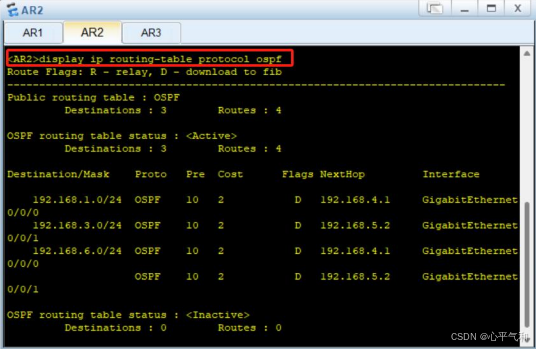

        (4)查看AR2OSPF路由表

        使用 display ip routing-table protocol ospf 命令查看 OSPF 路由表,如图所示。

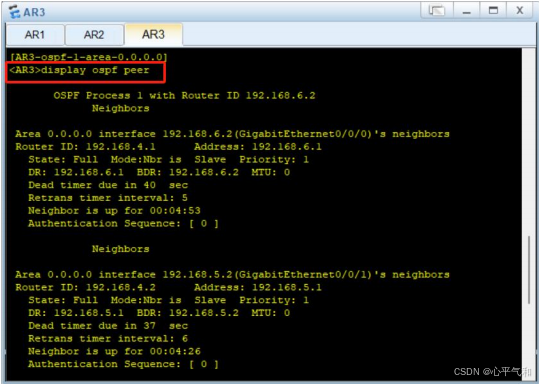

        (5)查看AR3OSPF邻居状态

        使用 display ospf peer 命令查看 OSPF 的邻居状态,如图所示。

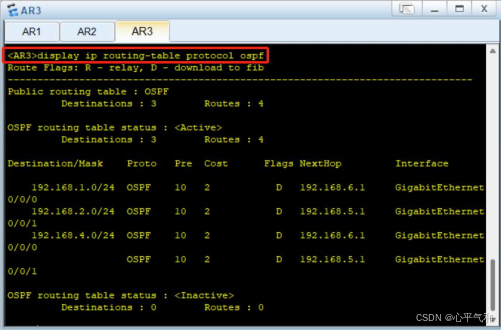

        (6)查看AR3OSPF路由表

         使用 display ip routing-table protocol ospf 命令查看 OSPF 路由表,如图所示。

6.测试主机之间的连通性

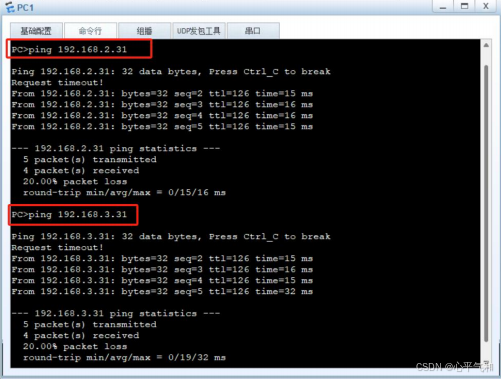

        (1)PC1---PC2、PC3

        在PC1 的命令行输入 ping 192.168.2.31 命令和 ping 192.168.3.31 ,测试主机 PC1 与主机 PC2 和主机 PC3 的连通性,如图 所示。可以看出主机 PC1 与主机 PC2 和主机 PC3 能正常通信。

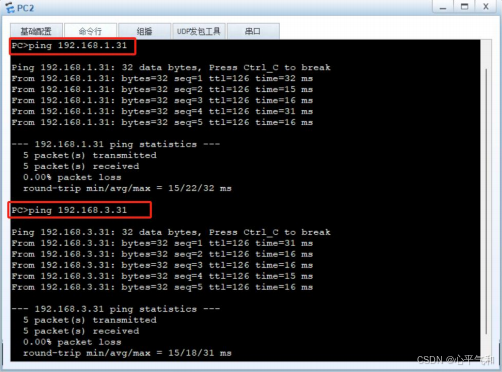

        (2)PC2---PC1、PC3

        在PC2的命令行输入ping 192.168.1.31命令和ping 192.168.3.31,测试主机PC2与主机PC1和主机PC3的连通性,如图所示。 可以看出主机 PC2 与主机 PC1 和主机 PC3 能正常通信

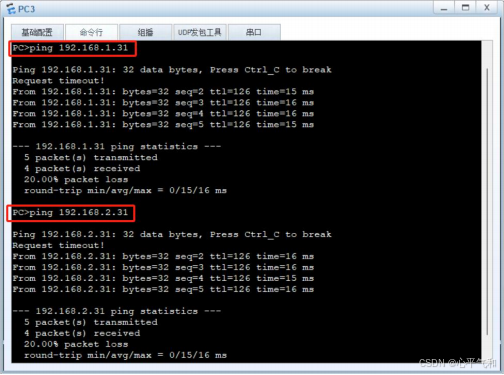

        (3)PC3---PC1、PC2

         PC3的命令行输入ping 192.168.1.31命令和ping 192.168.2.31,测试主机PC3与主机PC1和主机PC2的连通性,如图所示。可以看出主机 PC3 与主机 PC1 和主机 PC2 能正常通信。


总结

        我们做实验的时候一定要确认接口,接口号一定要确认,可以和我的接口号不一样,但是一定要一直按自己的接口号来连接配置^-*

        名言时刻:‌持之以恒,水滴石穿,展现坚持的力量。*^*
