独立按键控制LED灯显示二进制数

1.构思;

八个流水灯，每个灯的亮灭刚好对应八位二进制数的0、1，也就是两位十六进制数

灯亮，表示1，灯灭，表示0

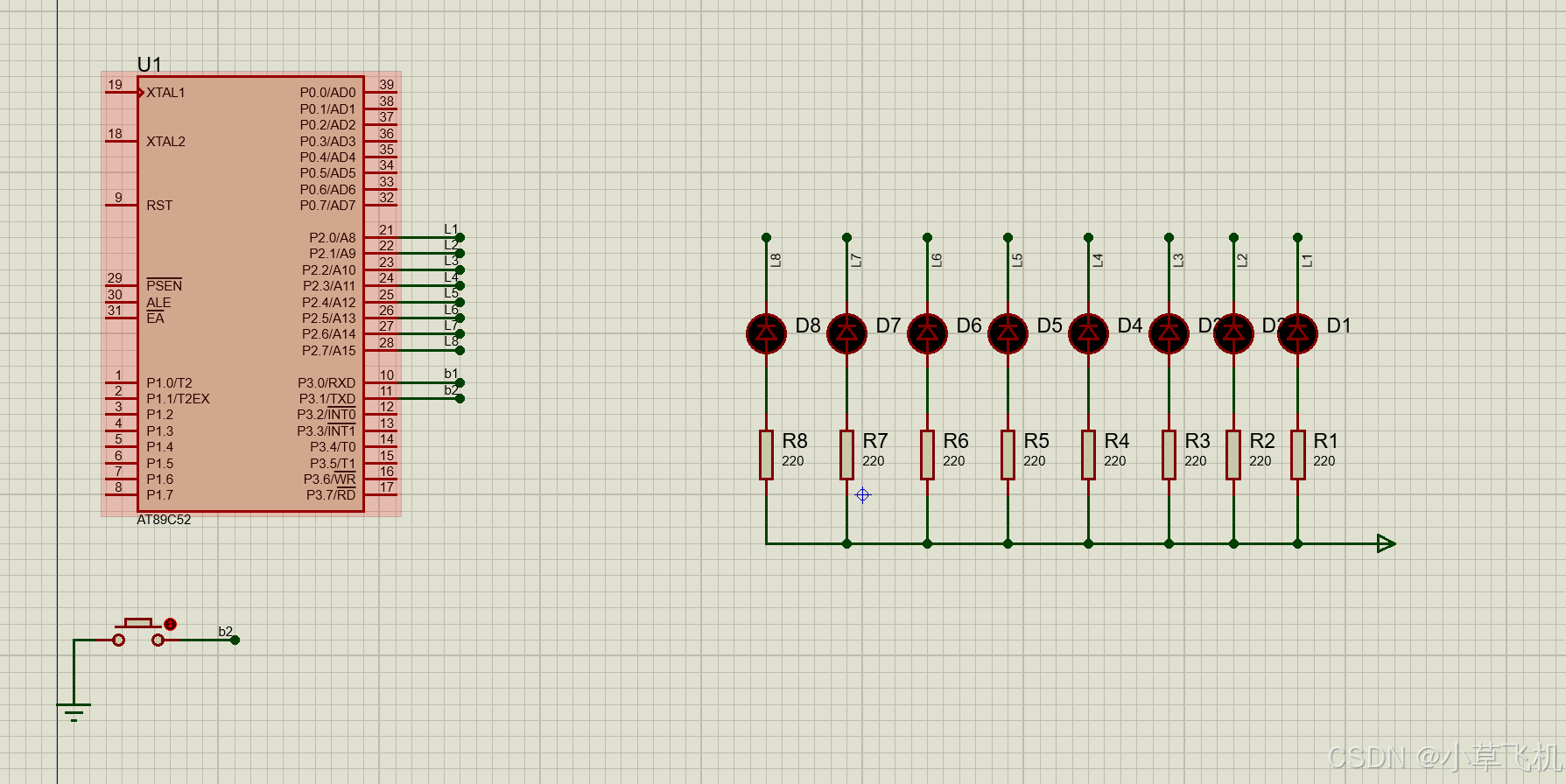

2.原理图：

由于单片机共四个IO口，每个IO口八个引脚，默认为高电平，直接给IO口整体赋值，刚好对应八位二进制数，即两位十六进制数

如果要满足亮灯表示1，灭灯表示0，就需要对初值进行取反操作

用八个LED能显示出他的状态

3.代码实现：

#include <REGX52.H>
#define uint unsigned int
#define uchar unsigned char


//延时函数
void delay(uint xms)
{
	uint x,y;
	for(x=xms;x>0;x--)
	{
		for(y=0;y<110;y++);
	}
}


void main()
{
	uchar num=0x00;//也可以为num=0,或者不进行赋值，num默认为0
	while(1)
	{
		if(P3_1==0)
		{
			delay(10);//按键按下消抖
			while(P3_1==0);
			delay(10);//按键松手消抖

			num++;
			P2=~num;
            //对初值进行取反，满足1亮0灭
            //如果在计数前取反，因为num初始值为0，所以第一下按钮没有反应
		}
	}
}
