四位数码管显示0-9999计数

这里需要用到定时器

上一篇已经讲了动态数码管的显示原理

这里利用数码管做一个简单的计数器

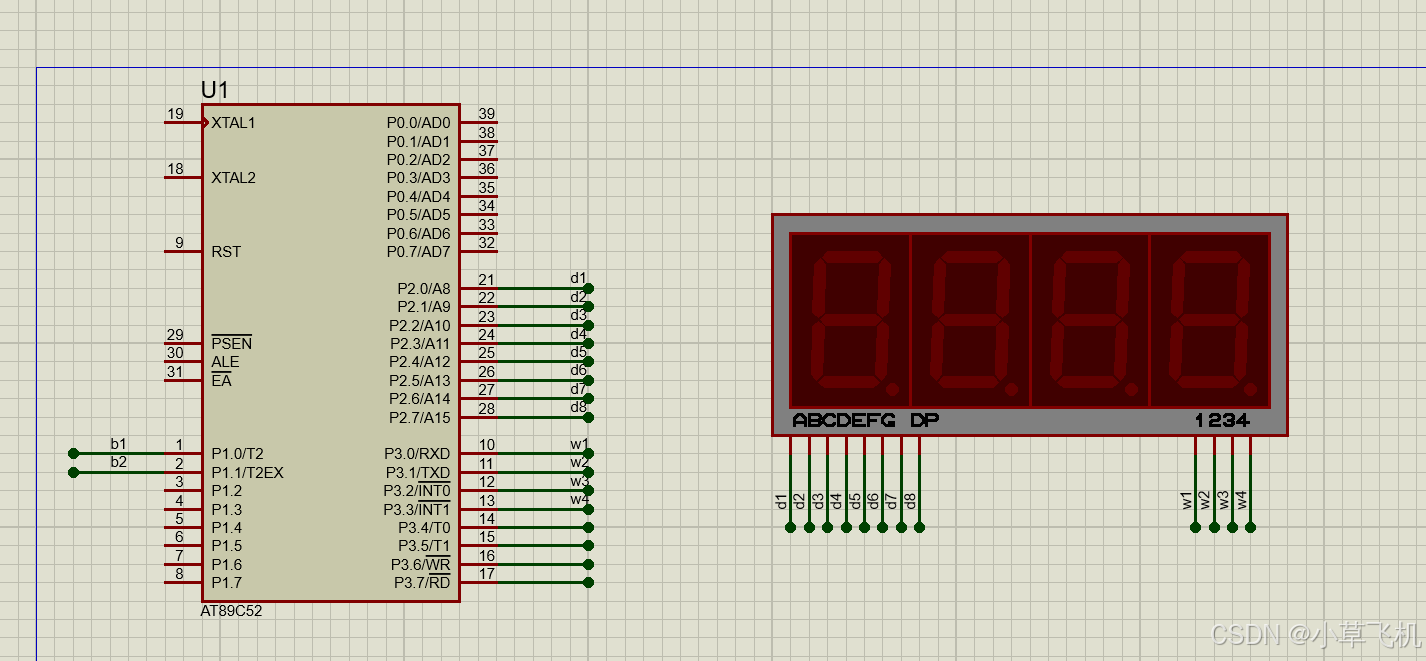

仿真图：

代码实现

//数码管动态显示关键在于延时和消影
//采用低延时可以利用视觉暂留效应做到多位数码管显示
//同时低延时会导致数码管显示窜位
//所以需要在显示完数字之后将其归零，避免重影、窜位


#include <REGX52.H>
#include <REGX52.H>
#define uint unsigned int
#define uchar unsigned char


//利用数组Arraynum[]存放0~9
uchar Arraynum[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};


//延时函数
void delay(uint t)
{
	uint x,y;
	for(x=0;x<t;x++)
	{
		for(y=110;y>0;y--);
	}
}




//封装Nixie
//该函数主要用于控制位显示
//函数参数一：第一到四个数码管(1-4)
//函数参数二：显示数字0-9
//利用Arraynum[]显示数字0~9
void Nixie(uchar Location,Number)
{
	switch(Location)//利用switch循环标号选择数码管位数
	{
        //P3口负责控制位选
		case 1:P3_3=1;P3_2=1;P3_1=1;P3_0=0;break;
		case 2:P3_3=1;P3_2=1;P3_1=0;P3_0=1;break;
		case 3:P3_3=1;P3_2=0;P3_1=1;P3_0=1;break;
		case 4:P3_3=0;P3_2=1;P3_1=1;P3_0=1;break;
		default:break;
	}
    //P2口控制段码，显示0-9
	P2=Arraynum[Number];
	delay(1);//延时
	P2=0x00;//消影，将数码管清零，避免串位
}




void Add()
{
	//Num是计数函数，负责(0-9999)
	//first是第一位数码管，千位
	//second是第二位数码管，百位
	//third是第三位数码管，十位
	//forth是第四位数码管，个位
	uint first,second,third,forth;
	first=result/1000;
	second=(result/100)%10;
    third=(result/10)%10;
    forth=result%10;

	Nixie(1,first);
	Nixie(2,second);
	Nixie(3,third);
	Nixie(4,forth);

}


void main()
{
	while(1)
	{

		while(1)
		{
           Add();
	}
}
