对于STC15W408AS-35I-SOP28的开发应用——主控（一）

---

前言

最近学校要求用这款经典的STC15W408AS型号的51单片机来制作项目，于是我开始了对此单片机进行了初步的探索。

一、STC15W408AS型号单片机的特点

1.工作电压：2.5V - 5.5V。

2.1K / 2K / 4K / 8K / 13K / 15.5K字节片内Flash程序存储器，擦写次数10万次以上。

3.片内集成512字节的SRAM，包括常规的256字节RAM 和内部扩展的256字节
XRAM 。

4.有片内EEPROM功能，擦写次数10万次以上。

5.共8通道10位高速ADC，速度可达30万次/秒，3路PWM还可当3路D/A使用。

6.内部高可靠复位，ISP编程时16级复位门槛电压可选，可彻底省掉外部复位电路。

7.工作频率范围：5MHz ~ 35MHz，相当于普通8051的60MHz～420MHz。

8.不需外部晶振和外部复位，还可对外输出时钟和低电平复位信号。

9.一组高速同步串行通信端口SPI。

10.一组高速异步串行通信端口，可在3组管脚之间进行切换，分时复用可当3组串口使用：串行口(RxD/P3.0, TxD/P3.1)可以切换到(RxD_2/P3.6, TxD_2/P3.7), 还可以切换到(RxD_3/P1.6, TxD_3/P1.7)；

注意：建议用户将串口放在 [P3.6/RxD_2, P3.7/TxD_2] 或 [P1.6/RxD_3, P1.7/TxD_3] 上([P3.0, P3.1] 作下载/仿真用)；若用户未将串口切换到 [P3.6/RxD_2, P3.7/TxD_2] 或 [P1.6/RxD_3, P1.7/TxD_3] ，而是用[P3.0/RxD, P3.1/TxD]作串口，则务必在ISP编程时在STC-ISP软件的硬件选项中勾选“下次冷启动时，P3.2/P3.3为0/0时才可以下载程序”。

11.开发环境：在 Keil C 开发环境中，选择 Intel 8052 编译，头文件包含<reg51.h>即可。

12.复位后为： 准双向口/弱上拉（普通8051传统I/O口） 可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏 每个I/O口驱动能力均可达到20mA，但整个芯片电流最大不要超过90mA.如果I/O口不够用，可外接74HC595(参考价0.15元)来扩展I/O口，并可多芯片级联扩展几十个I/O口。

13…内部高精度R/C时钟(±0.3%)，±1%温飘(-40℃_{+85℃)，常温下温飘±0.6%(-20℃}+65℃)，ISP编程时内部时钟从5MHz~35MHz可设(5.5296MHz / 11.0592MHz / 22.1184MHz / 33.1776MHz)。

---

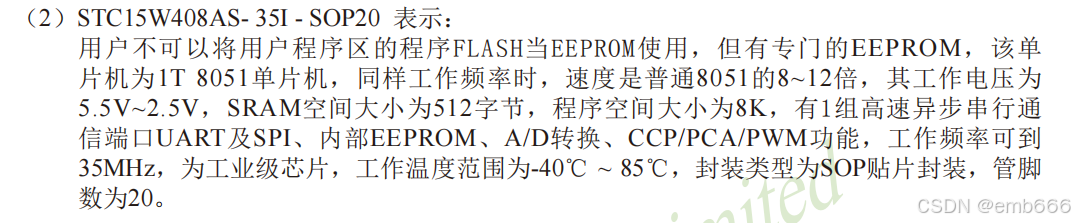

二、51单片机名称介绍

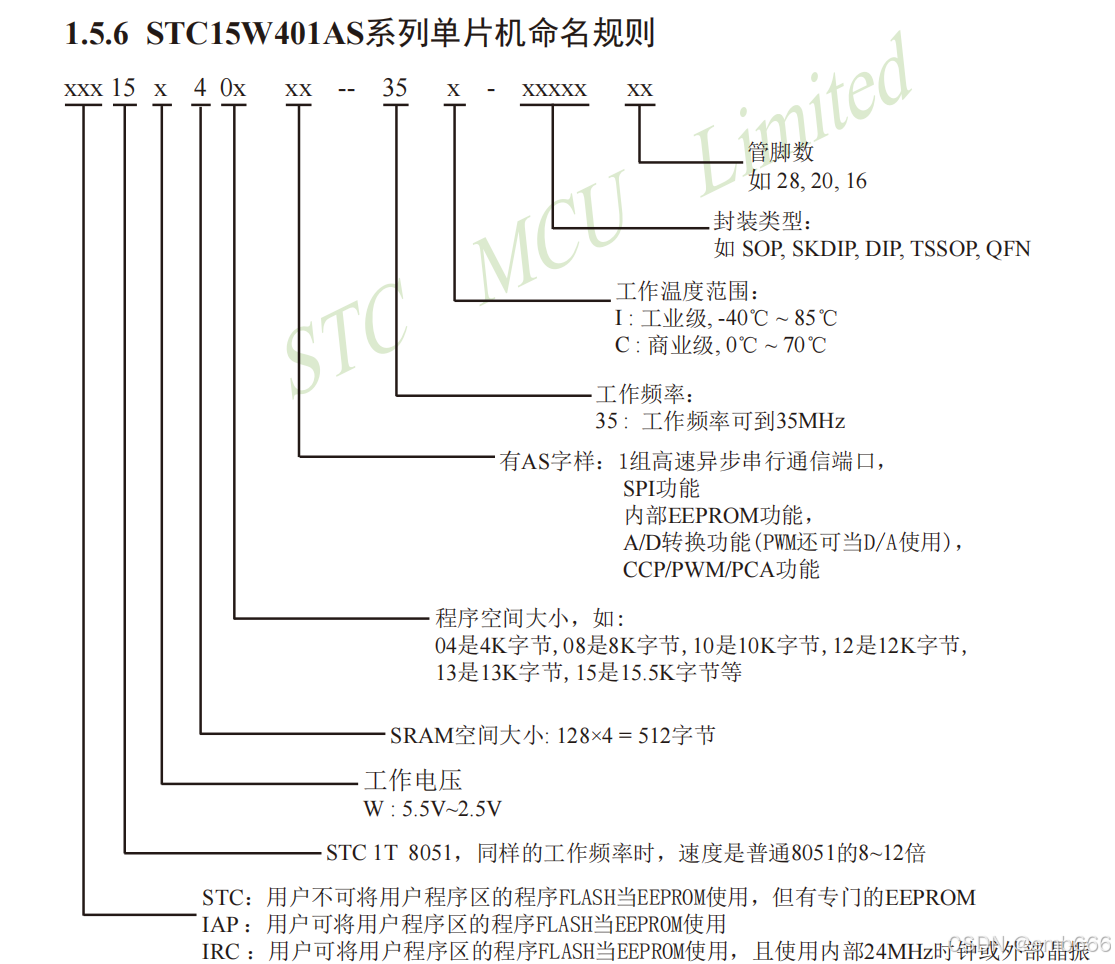

命名举例：

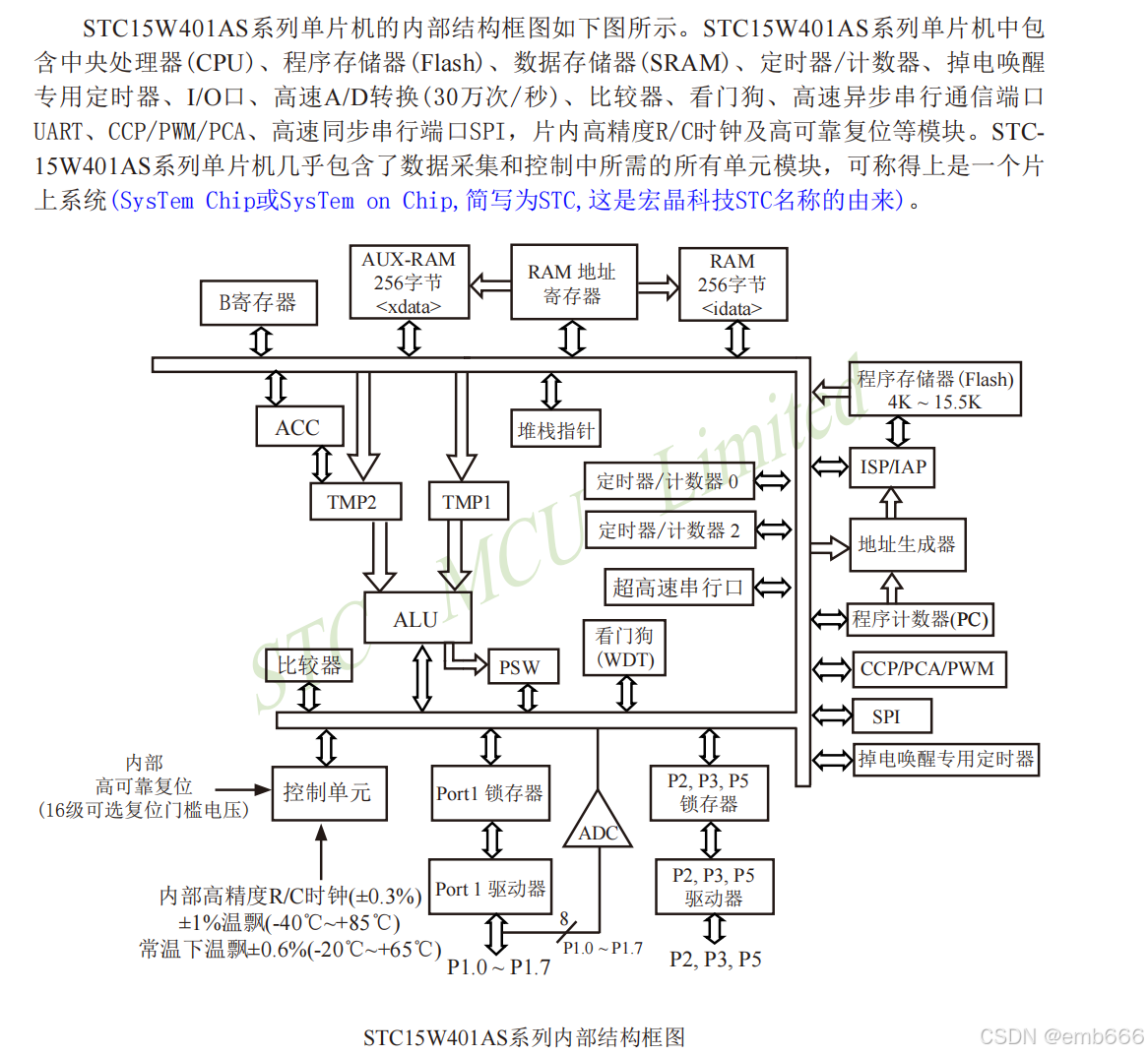

三、STC15W408AS内部结构图

四、利用USB转串口芯片PL-2303SA的ISP下载编程典型应用

在我的项目中我会将PL-2303SA-SOP8芯片改为更常用的CH340N芯片来实现USB转TTL。

五、引脚介绍

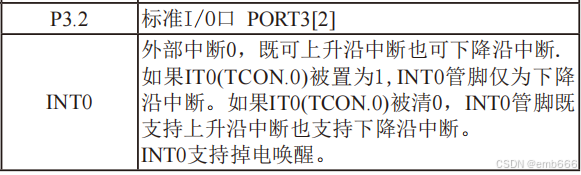

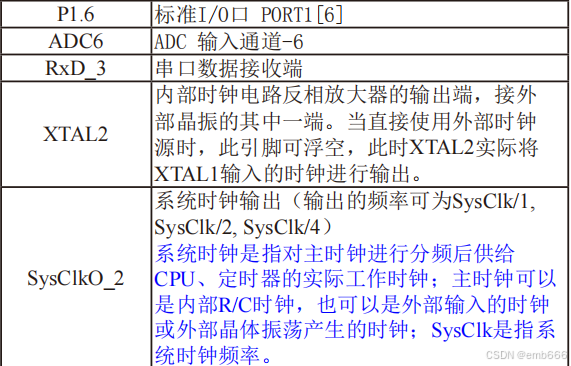

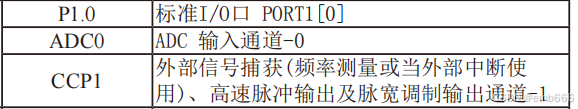

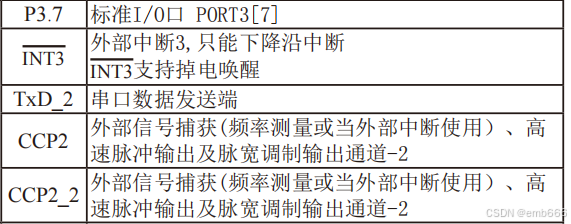

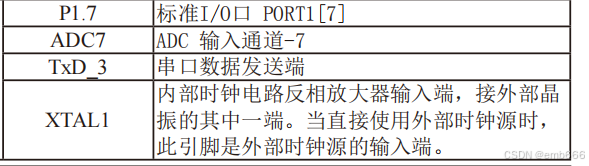

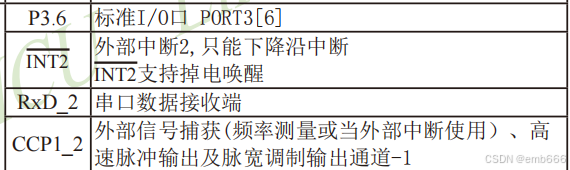

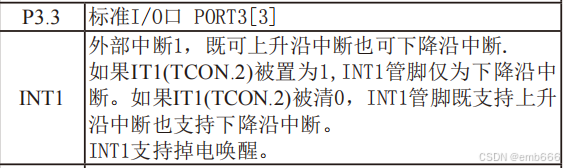

在这里我只展示要用到的几个特殊引脚。

此项目会用到一路ADC，四路外部中断，一组串口。

详细内容请翻手册：https://atta.szlcsc.com/upload/public/pdf/source/20200306/C50712_CB7A0FE99BDE9A8F947079BEF15207A3.pdf

---

总结

以上内容便是对STC15W408AS型号单片机的大致介绍，便于后续的应用与开发。功能介绍，原理图设计与代码编写会在之后的文章中详细介绍。
