理论学习

概述

DS18B20数字温度传感器提供9-Bit到12-Bit的摄氏温度测量精度和一个用户可编程的非易失性且具有过温和低温触发报警的报警功能。DS18B20采用的1-Wire通信即仅采用一个数据线(以及地)与微控制器进行通信。该传感器的温度检测范围为-55℃至+125℃，并且在温度范围超过-10℃至85℃之外时还具有±0.5℃℃的精度。此外，DS18B20可以直接由数据线供电而不需要外部电源供电。
每片DS18B20都有一个独一无二的64位序列号，所以一个1-Wire总线上可连接多个DS18B20设备。因此，在一个分布式的大环境里用一个微控制器控制多个DS18B20是非常简单的。这些特征使得其在HVAC环境控制，在建筑、设备及机械的温度监控系统，以及温度过程控制系统中有着很大的优势。

-独特的1-Wire总线接口仅需要一个管脚来通信。

-每个设备的内部ROM上都烧写了一个独一无二的64位序列号。

-多路采集能力使得分布式温度采集应用更加简单。

-无需外围元件。

-能够采用数据线供电;供电范围为3.0V至5.5V。

-温度可测量范围为:-55℃至+125℃(-67℉至+257°F)。

-温度范围超过-10℃至85℃之外时具有±0.5℃的精度。

-内部温度采集精度可以由用户自定义为9-Bits至12-Bits。

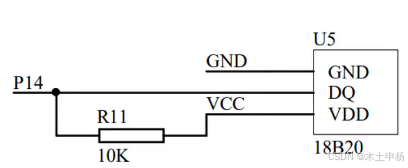

引脚功能

GND：地线

DQ：单总线通信接口，寄生模式时供电端口

VDD:电源线（2线通信时接地，以保证芯片内正确识别VDD状态）

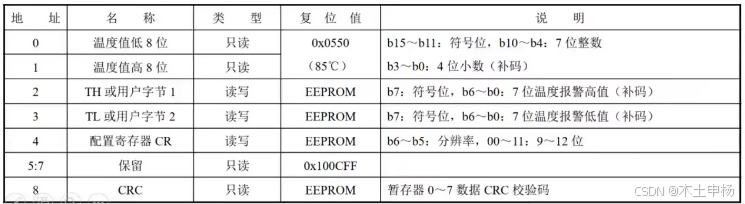

上图为DS18B20寄存器。

地址0和1代表温度的低八位和高八位，地址0初始为50h，地址1初始为05h，所以温度初始值（复位值）为85（即0x0550）。0x后面第一个数字表示正负，如果为正数即为0（0000ÿ
