H3C网络设备原理与操作--交换机配置教程命令

VLAN基础知识



VLAN：虚拟局域网，把一个物理LAN(局域网)划分成多个逻辑局域网;



功能：把大的广播域划分为多个小的广播域，增强网络传输性能。



02

VLAN划分方法



1.基于接口的划分方式：就是静态的把指定的接口划分到对应的VLAN 内，那么它就固定在这个VLAN 下了。



2.基于MAC 地址划分VLAN：它只看用户的MAC 地址，不把接口固定在某个VLAN 下，当该接口收到一个源MAC为匹配的，就动态划分到对应的VLAN 内。



3.基于子网形式划分VLAN：它只看用户的IP 子网形式，比如规定一个192.168.1.0/24 的网段划分到VLAN 20，那么配置了该网段的PC 连接的接口就会动态划分到VLAN 20。



4.基于协议划分：这种比较特殊，它能基于IPV4、IPV6、二层以太网的形式来划分，用的比较少。



03

接口类型



Access：连接用户主机，只能连接接入链路;



Trunk：连接其他交换机，只能连接主干链路;



Hybrid：既能连接交换机也能连接用户主机;



04

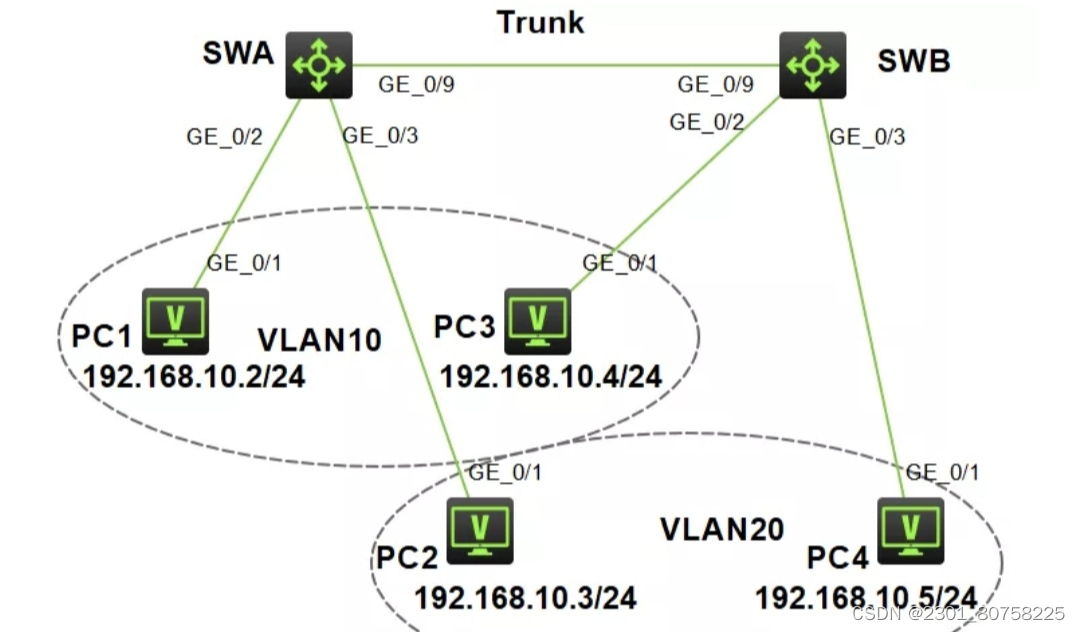

网络拓扑图





05

操作步骤



1、在交换机上创建vlan10，把PC1、PC3加入vlan10。



#以SWA为例



system-view



[H3C]sysname SWA



[SWA]vlan 10



[SWA-vlan10]port GigabitEthernet 1/0/2



[SWA-vlan10]quit



#H3C把连接用户主机的端口加入vlan的第二种方式



[SWA]int GigabitEthernet 1/0/2



[SWA-GigabitEthernet1/0/2]port access vlan 10



[SWA-GigabitEthernet1/0/2]quit



2、在交换机上创建vlan20，把PC2、PC4加入vlan20



#以SWA为例



[SWA]vlan 20



[SWA-vlan20]port GigabitEthernet 1/0/3



[SWA-vlan20]quit



3、把SWA与SWB相连的接口配置成Trunk类型，并允许通过vlan10、20



#以SWA为例



[SWA]interface GigabitEthernet 1/0/9



[SWA-GigabitEthernet1/0/9]port link-type trunk



[SWA-GigabitEthernet1/0/9]port trunk permit vlan 10 20



4、结果验证：



用PC4 ping PC2



用PC4 ping PC3
