爱普生无源晶体MC-146特点，应用介绍

爱普生的MC-146系列产品，应用广泛，如小的通讯社本，工业控制等等，几乎涉及各个领域。属于现阶段性价比非常不错的一个系列。

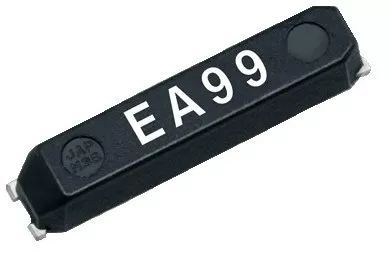

晶体振荡器有很多种类，无源晶体其中最简单的一个类。在每个设计中，要用到非常多的晶体振荡器，有用有源的，也有用无源的。到底哪个部分使用哪类晶体，这些晶体哪些参数才是首先要考的呢。当然这是一个综合考虑的事情，我们今天就先说说爱普生的一个很常用系列MC-146。

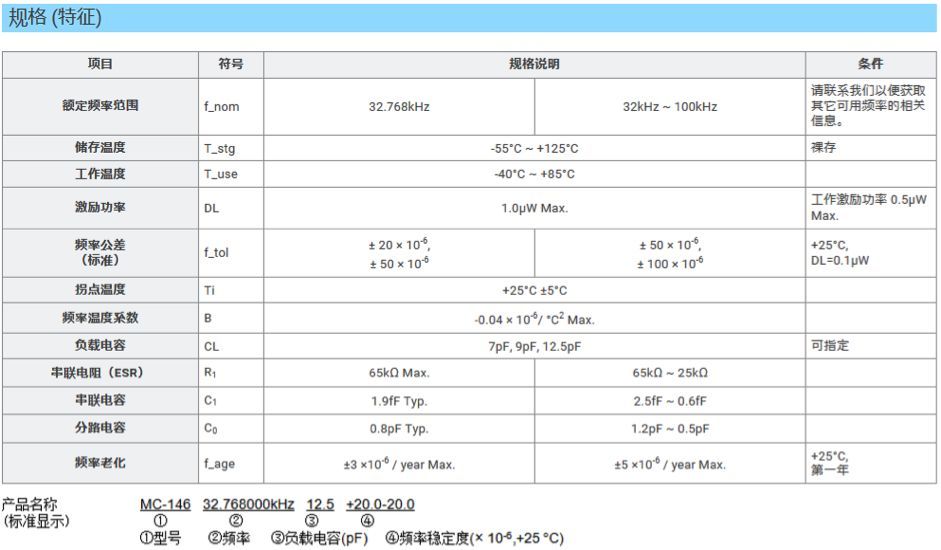

特点：

频率范围:mc-146 32.768千赫:mc-146型32khz~100kHz

外部尺寸规模：7.0 × 1.5 × 1.4mm

谐波次数：基频

主要应用：各类时钟信号

无源晶体参数主要考虑4个:封装，频率精度，负载电容，工作温度。其他看项目需求酌情考虑。

频率公差(Frequency Tolerance):这个参数也叫频率精度，单位是ppm(百万分之一的意思)，他有三个类别±20x10-6,=50x10-6，+100x10-6

封装:7.0x1.5x1.4mm，这个封装稍微大一点，属于细长类型。不适合小型化的产品。

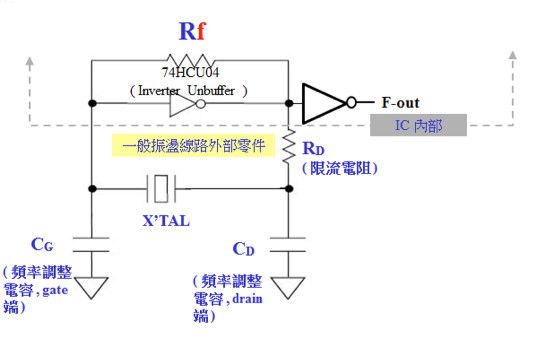

负载电容:7pE，9pF，12.5pF。无源K级别的晶体，主要就是这3个pf值。如果有其他要求，可以和生产厂家协商。当然爱普生还有6pt的晶体。Pf值越小，电路起振越容易，回路功耗越低。但是外接容值对频率影响较大(频率稳定度低)。Pf值越大，电路起振越难，回路功耗大，但是外接电容的变化对输出频率影响低(频率稳定性好)。

工作温度:-40°C~+85°℃，注意哦，如果有超过这个范围的设计，不适用这个产品。

次要参数:串联电阻(ESR)又叫等效电阻。这个值越小越好，受限于目前的工艺技术水品。其越小，起振越容易，功耗越低。由于工艺技术，频率相同情况下，封装越小ESR值越大，这是一种物理现象。
