爱普生RTC+松下电池
RTC(Real-Time Clock)是一种实时时钟,用于记录和跟踪时间,具有独立供电和时钟功能。在某些应用场景中,为了保证RTC在断电或者其他异常情况下依然能够正常工作,需要备份电池方案来提供稳定的供电。本文将介绍EPSON爱普生带有数字温度补偿的RTC RX8901CE+松下Panasonic高性能电池CR2032的组合应用。
关于RTC 模块

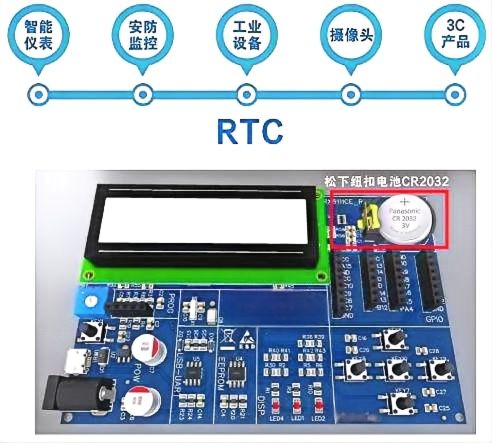

RTC(Real_Time Clock)被称为“时钟芯片”,它的中断功能够定时唤醒网络中的设备,使设备的其他模块在大部分时间可以休眠,从而大大降低设备的整体功耗。目前,RTC被广泛应用于安防监控,工业设备,智能仪表,摄像头,3C产品等各个领域。
黄金搭档:RTC中的松下纽扣电池
RTC处于不间断的工作状态,需要独立的备用电池保证时时供电,哪怕设备断电也不会影响RTC的运行。所以,备用电池的性能就直接决定了RTC是否能稳定、可靠的运行,如何让RTC模块实现了低功耗、长寿命,其中搭载的松下电池便在里面扮演了重要角色。
电池尺寸(Max.Size):p20.0X3.2mm
标称容量(Nominal Capacity):225mAh
额定电压(Nominal Voltage):3.0V
工作温度(Operating Temperature):-20°C~+60°0
参考重量(Ref.Weight):3.0g
松下纽扣电池可以实现长期稳定供电,是RTC的可靠保障,以松下的CR2032纽扣电池为例,在20℃常温环境下,配合RTC模块,可以达到10年以上的持续供电,而松下BR类电池甚至可以实现15年以上的寿命。
超长供电的秘诀,来源于松下电池内阻的长期稳定性,优异的高温存储性能,以及特殊结构设计。
电池的内阻是指电流通过电池时所受到的阻力,是化学电源的一个极为重要的参数。它与材料(正负极材料,隔膜电解液等)、结构以及装配过程有关。松下匠心独具的制造工艺使电池始终保持低内阻,当电流经过电路时,遇到的内阻更小,消耗的能量就更少。和市面上普通纽扣电池相比,松下电池耐高温、性能稳定,哪怕在设备使用的末期,也依然保持着低电阻状态,是RTC值得信赖的守护者。
一、EPSON爱普生高精度、低功耗RTC RX8901CE
RX8901CE 是一款集成了32.768 kHz 数字温度补偿晶体振荡器 (DTCXO) 的实时时钟模块。它包含多种功能:1、例如时间戳功能,可记录外部或内部事件发生时的 32 个日期和时间,以及基本的实时时钟功能;2、例如时间和日历、时间报警、唤醒定时器和时间更新中断。结合自动电源切换功能,包括控制电路以防止反向电流流入主电源、连续温度校正的 32.768 kHz 时钟生成和 Seiko Epson 的原始低功耗技术,RX8901CE 可在各种系统上实现长电池寿命。特点• 内置频率调整的 32.768 kHz 晶体元件• 接口类型为 I2C 总线接口• 低备份电流 240 nA Typ. / 3 V• 自动电源切换功能通过监测 VDD 电压自动切换到备用电源• 时间戳功能可记录从年份到 1/1024 秒的最多 32 个时间戳• 时间更新中断每小时、每分钟和每秒钟• 日期、时间、小时、分钟和秒钟的报警中断• 自动重复唤醒定时器中断• 自我监测中断晶体振荡停止、VBAT 低、VDD 低。

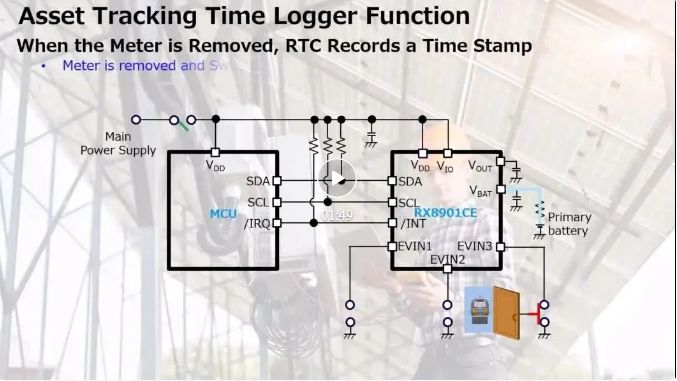

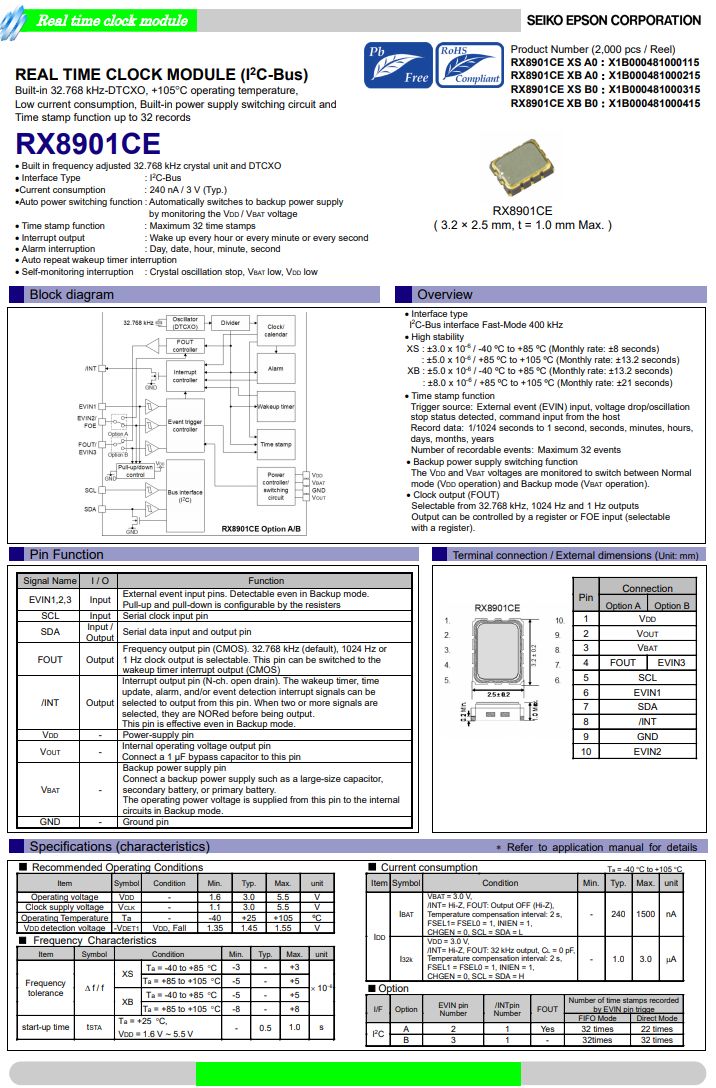

RX8901CE规格书

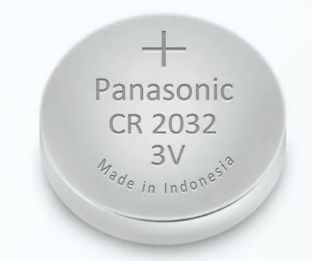

二、松下Panasonic纽扣电池CR2032作为RTC的备用电源,松下纽扣电池很受欢迎。一颗稳定的电池所带来的效果,会大大延续产品的使用寿命。下图为松下常见的CR-2032电池,在20°常温环境下,配合Epson nA级别RTC,可以达到15年以上持续供电,保持产品在任何情况下,是RTC备电的稳定的后勤保障。
而这一切的秘密,来源于松下电池的低内阻。•内阻是指电流通过电池时所受到的阻力。电池的内阻是化学电源的一个极为重要参数,它直接影响电池的工作电压,工作电流,输出的能量与功率,从功率和能量输出的角度来看化学电源的内阻越小越好。•电池内阻与材料(正负极材料,隔膜,电解液等),结构以及装配过程有关。一颗“好”的电池应该保证在产品的后期,也要保持低内阻,才能确保其产品的稳定性。•另外,松下还拥有全业界最稳定的一次锂氟化碳电池(BR电池)系列,温度范围更广,持续放电能力更强。
