网络通讯实验

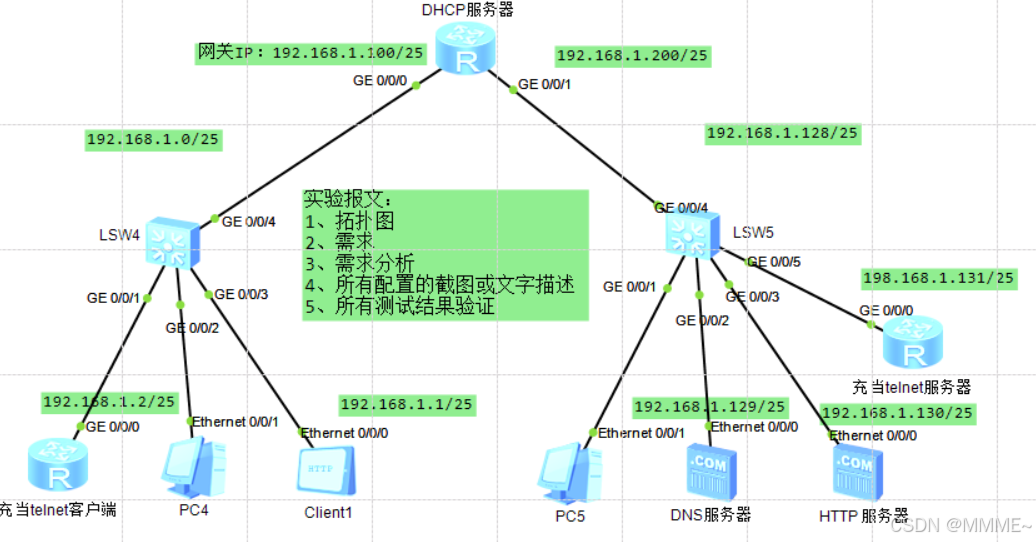

一，拓扑图及实验需求

二，进行实验

（1）先完成最基本需求六：整个拓扑图使用192.168.1.0/24网段进行分配

分析：

1.首先由图可知共有

两个广播域，划分为两个网段

                                192.168.1.0 0000000 -- 192.168.1.0/25 -- 192.168.1.1 -- 192.168.1.126

                                        192.168.1.0 0000000 -- 192.168.1.0

                                        192.168.1.0 1111111   -- 192.168.1.127

192.168.1.0/24

                             192.168.1.1 0000000 -- 192.168.1.128/25 -- 192.168.1.129 --192.168.1.254/25

                                         192.168.1.1 0000000 -- 192.168.1.128

                                         192.168.1.1 1111111  -- 192.168.1.255

                                          255.255.255.1  0000000

2.其次可以开始配手工的IP地址

IP地址如图

一切准备工作做好以后正式开始做实验，满足我们的实验需求。

需求一：通过DHCP服务，给PC4和PC5分配IP地址、网关、掩码、DNS服务器IP地址

1.先给DHCP服务器配左右两个IP地址

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname DHCP Server
[DHCP Server]interface GigabitEthernet 0/0/0
/*进入网关0/0/0*/
[DHCP Server-GigabitEthernet0/0/0]ip address 192.168.1.100 25
/*给0/0/0网关配IP地址*/
Jul 22 2024 14:57:01-08:00 DHCP Server %%01IFNET/4/LINK_STATE(l)[0]:The line pro
tocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[DHCP Server-GigabitEthernet0/0/0]quit
/*退出0/0/0接口*/
[DHCP Server]interface GigabitEthernet 0/0/1
/*进入0/0/1接口*/
[DHCP Server-GigabitEthernet0/0/1]ip address 192.168.1.200 25
/*给0/0/1网关配IP地址*/
Jul 22 2024 14:57:51-08:00 DHCP Server %%01IFNET/4/LINK_STATE(l)[1]:The line pro
tocol IP on the interface GigabitEthernet0/0/1 has entered the UP state.

再给telnet配IP地址

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname Telnet Client
[Telnet Client]interface GigabitEthernet 0/0/0
/*进入0/0/0*/
[Telnet Client-GigabitEthernet0/0/0]ip address 192.168.1.2 25
/*为0/0/0配置IP地址*/
[Telnet Client-GigabitEthernet0/0/0]
Jul 22 2024 15:14:31-08:00 Telnet Client %%01IFNET/4/LINK_STATE(l)[0]:The line p
rotocol IP on the interface GigabitEthernet0/0/0 has entered the UP state.
[Telnet Client-GigabitEthernet0/0/0]

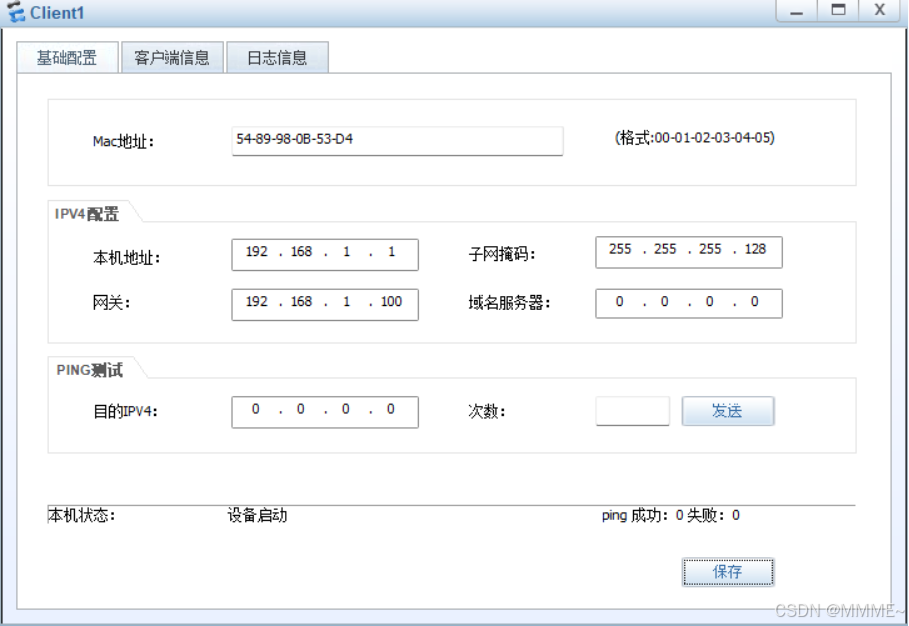

给Client1配IP地址

注意：此时的子网掩码为25 代表总体32位二进制中，前25位是1，后7位是0化成二进制就是 255.255.255.1  0000000 即255.255.255.128 ， 最后一位要改成128

同理给DNS配置IP地址

HTTP服务器

Telnet服务器

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Telnet Server]sysname 123
/*需求改的名字为123*/
[123]interface GigabitEthernet 0/0/0
/*进入0/0/0配IP地址*/
[123-GigabitEthernet0/0/0]ip address 192.168.1.131 25
[123-GigabitEthernet0/0/0]
Jul 22 2024 15:53:40-08:00 123 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
 on the interface GigabitEthernet0/0/0 has entered the UP state.
[123-GigabitEthernet0/0/0]

2.完成DHCP的配置（左边池塘）

<DHCP Server>system-view
Enter system view, return user view with Ctrl+Z.
[DHCP Server]dhcp enable
/*重要***要进行dhcp许可*/
Info: The operation may take a few seconds. Please wait for a moment.done.
[DHCP Server]ip pool aa
/*建立一个叫aa的池塘*/
Info: It's successful to create an IP address pool.
[DHCP Server-ip-pool-aa]network 192.168.1.0 mask 25
/*给池塘中添加IP地址信息，将192.168.1.0/25整个网段的IP地址都添加到池塘中*/
[DHCP Server-ip-pool-aa]gateway-list  192.168.1.100
/*设置该池塘中所有IP的网关地址*/
[DHCP Server-ip-pool-aa]dns-list 192.168.1.129
/*设置该池塘中所有IP的拥有者DNS服务器的IP地址*/
[DHCP Server-ip-pool-aa]
[DHCP Server-ip-pool-aa]excluded-ip-address 192.168.1.1 192.168.1.2
/*排除左边广播域的两个手工配置的ip*/
[DHCP Server-ip-pool-aa]lease day
[DHCP Server-ip-pool-aa]lease day 0 hour 1 minute 0
/*修改租期时间为1小时*/
[DHCP Server-ip-pool-aa]quit
[DHCP Server]INTERFACE G
[DHCP Server]INTERFACE GigabitEthernet 0/0/0
/*将池塘与接口进行联动，目的是告诉路由器，该池塘的信息应该属于哪个接口所连接的广播*/
[DHCP Server-GigabitEthernet0/0/0]DHCP select GLOBAL
/*进入接口完成全球配置，将DHCP服务在该接口激活*/

[DHCP Server-ip-pool-aa]excluded-ip-address 192.168.1.1 192.168.1.2
/*排除左边广播域的两个手工配置的ip*/
[DHCP Server-ip-pool-aa]lease day
[DHCP Server-ip-pool-aa]lease day 0 hour 1 minute 0
/*修改租期时间为1小时*/

这两条指令同时满足了需求四

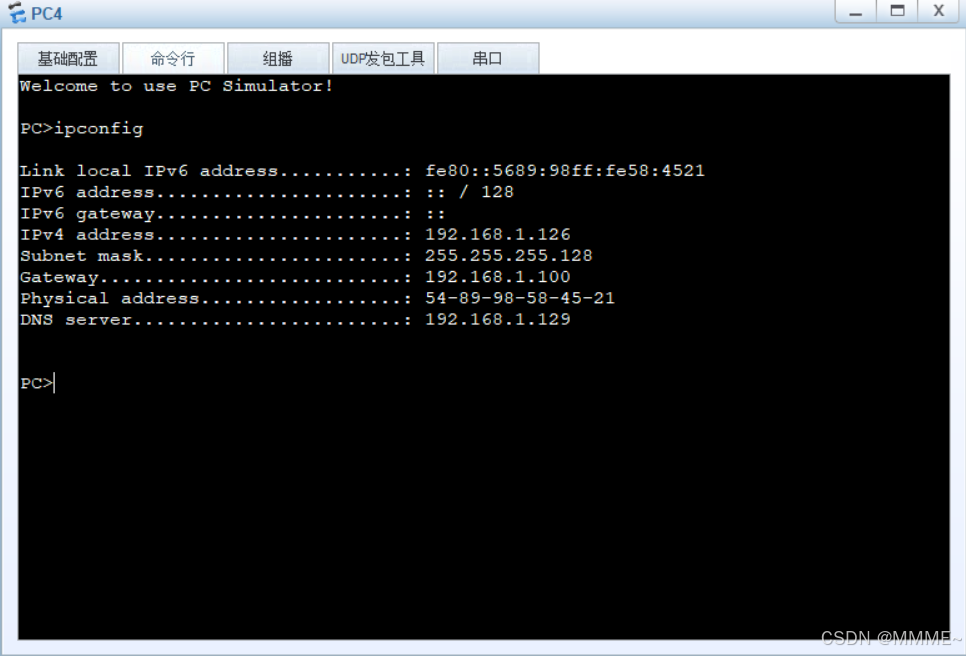

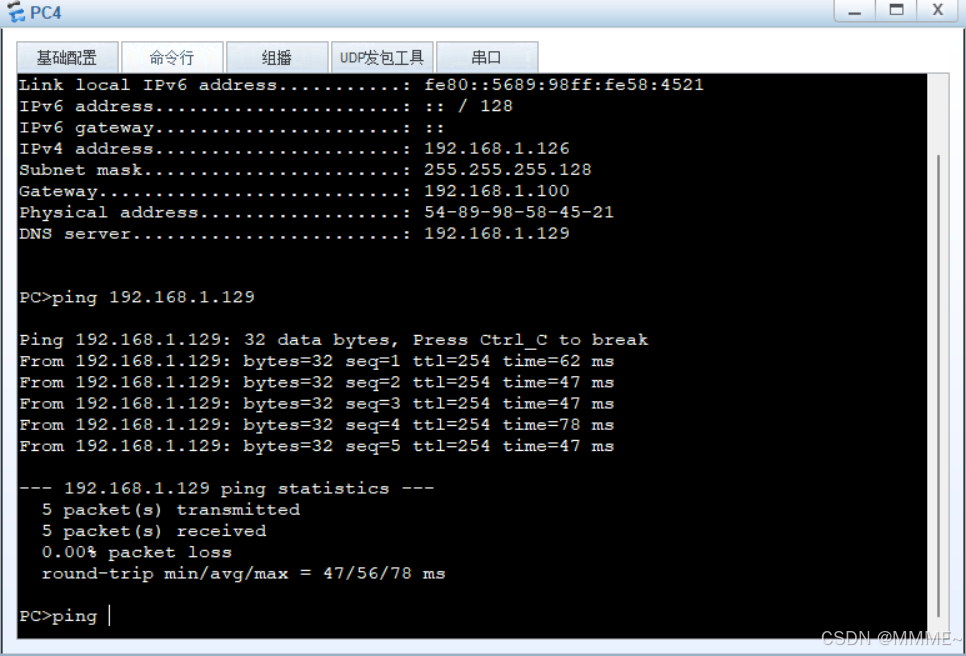

再在PC4基础配置选择DHCP应用后转到命令行输入ipconfig通过观察IPv4

同理右边池塘的配置如下

<DHCP Server>system-view
Enter system view, return user view with Ctrl+Z.
Info: The operation may take a few seconds. Please wait for a moment.done.
[DHCP Server]ip pool bb
/*建立一个叫bb的池塘 注意不可重复！*/
Info: It's successful to create an IP address pool.
[DHCP Server-ip-pool-bb]network 192.168.1.128 mask 25
/*给池塘中添加IP地址信息，将192.168.1.128/25整个网段的IP地址都添加到池塘中*/
[DHCP Server-ip-pool-bb]gateway-list  192.168.1.200
/*设置该池塘中所有IP的网关地址*/
[DHCP Server-ip-pool-bb]dns-list 192.168.1.129
/*设置该池塘中所有IP的拥有者DNS服务器的IP地址*/
[DHCP Server-ip-pool-bb]
[DHCP Server-ip-pool-bb]excluded-ip-address 192.168.1.129 192.168.1.131
/*排除右边广播域的两个手工配置的ip*/
[DHCP Server-ip-pool-bb]lease day 0 hour 1 minute 0
/*修改租期时间为1小时*/
[DHCP Server-ip-pool-bb]quit
[DHCP Server]INTERFACE G
[DHCP Server]INTERFACE GigabitEthernet 0/0/1
/*将池塘与接口进行联动，目的是告诉路由器，该池塘的信息应该属于哪个接口所连接的广播*/
[DHCP Server-GigabitEthernet0/0/1]DHCP select GLOBAL
/*进入接口完成全球配置，将DHCP服务在该接口激活*/

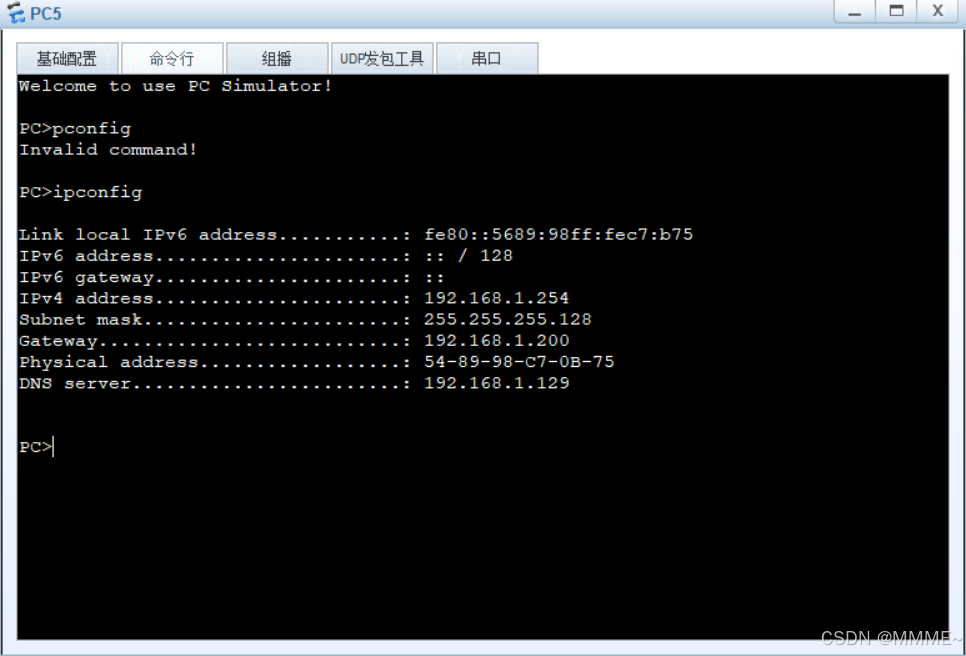

同样用IP5进行测试是否完成池塘的配置

需求二，通过域名访问HTTP服务器

先配置HTTP的信息

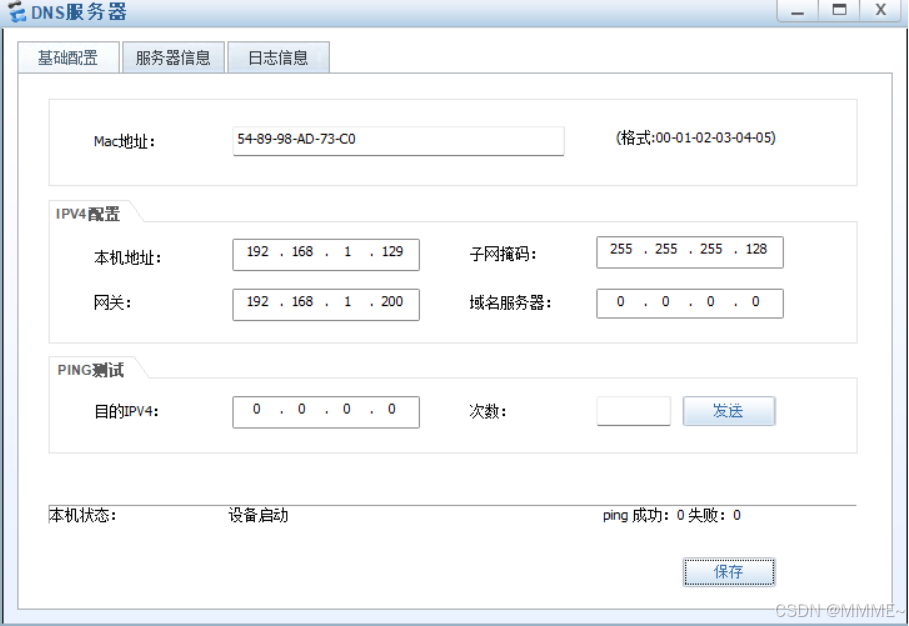

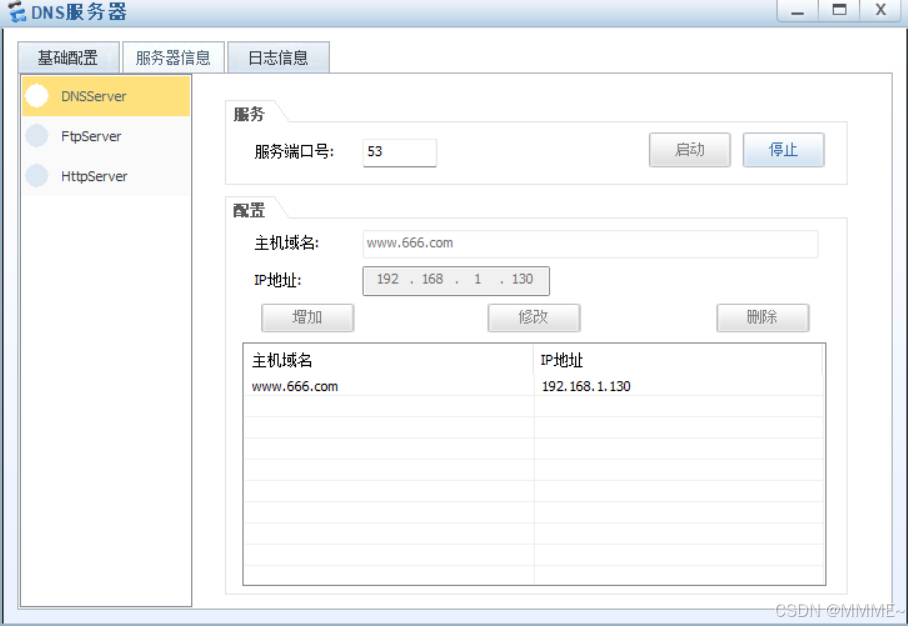

再配置DNS服务器信息

IP地址就填想要访问的HTTP域名IP地址

Client要知道域名服务器的ip地址！

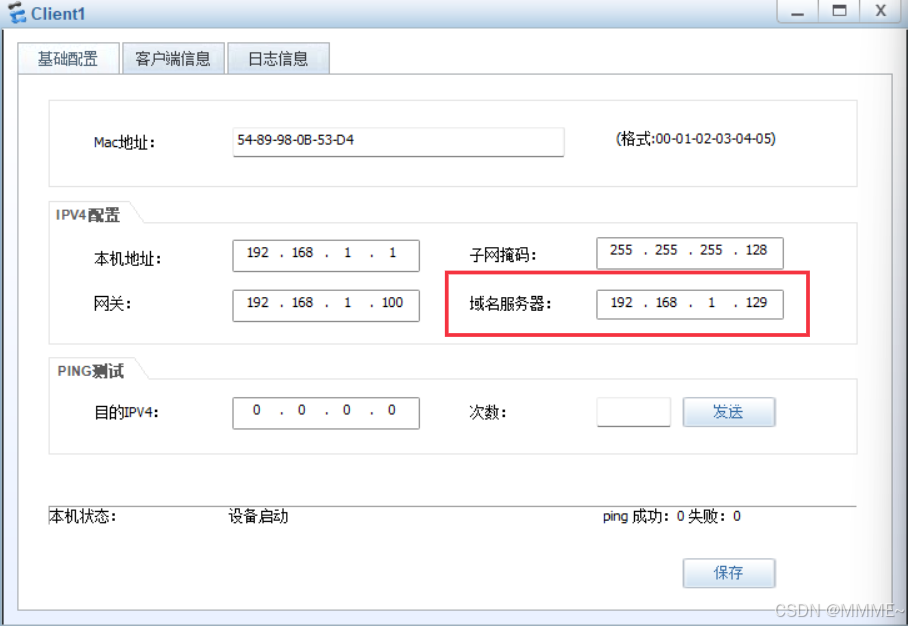

再进入Client1客户端信息处获取信息（地址就为dns处所填的网址信息）

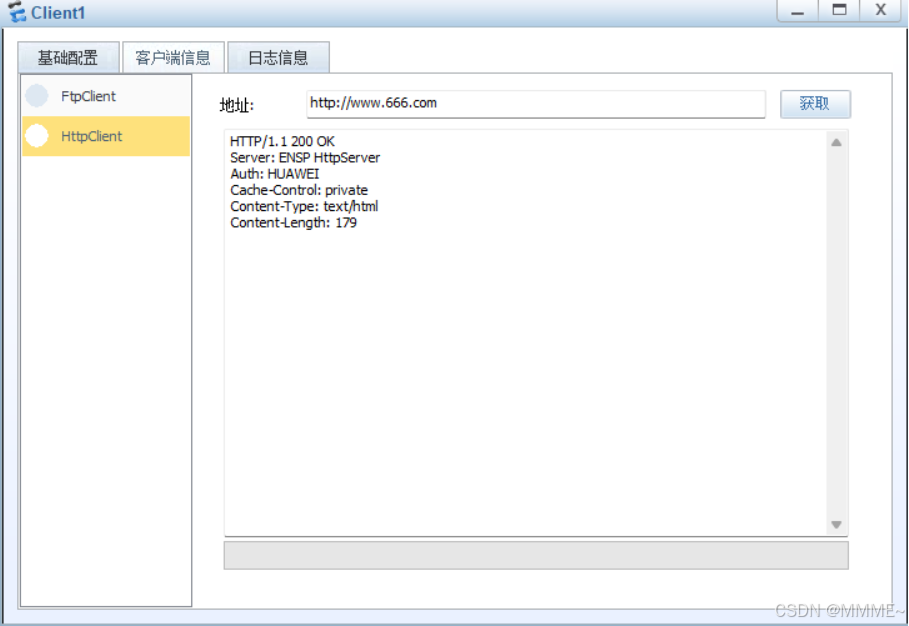

由图可知成功获取

最后为需求三：telnet客户端可以远程登录telnet服务器进行设备管理，并成功修改telnet服务器的名称为123，telnet设备登录的账号密码为：admin/admin

注意:能远程操控必须要两个广播域为互通状态！！！

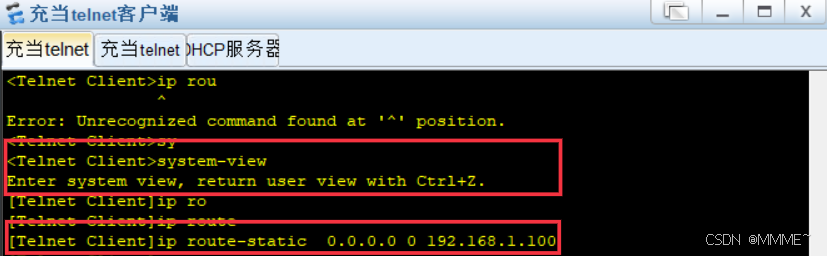

由于充当telnet客户端不是PC，无法知道广播域另一端的路径怎么走，所以我们要告诉它路径

下面一条告诉telnet客户端网关的路径

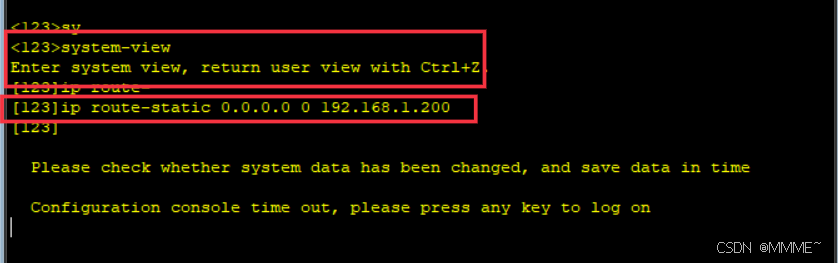

同理我们还需要另一端的telnet服务端回应，也是告诉了服务端关于往telnet客户端的路径

告诉了服务端网关的IP地址

注意！！！有来有回才能联通（如下所示）

前提满足后，我们再来修改telnet设备登录的账号密码为：admin/admin

[123]telnet
[123]telnet server enable
[123]user-interface vty 0 4
/*vty为开启远程操控 0 4意为有0~4共五个人可以远程操控该设备*/
[123-ui-vty0-4]authentication-mode aaa
/*在开启的虚拟用户终端中，设置一个认证模式，为aaa（简单理解为账号密码认证）*/
[123-ui-vty0-4]quit
[123-aaa]local-user admin password cipher admin privilege level 15
/*-创建一个本地账户密码为admin的账号信息。  ---cipher---指的是本地会将密码以密文的形式保存  level如果看到0-15，则选15；看到0-3，选3*/
[123-aaa]local-user admin service-type telnet

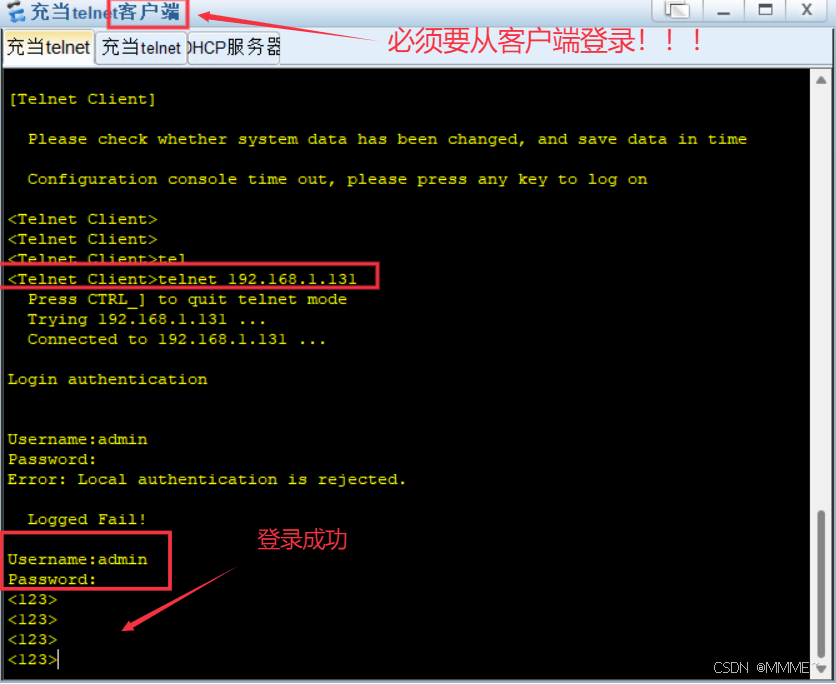

最终结果

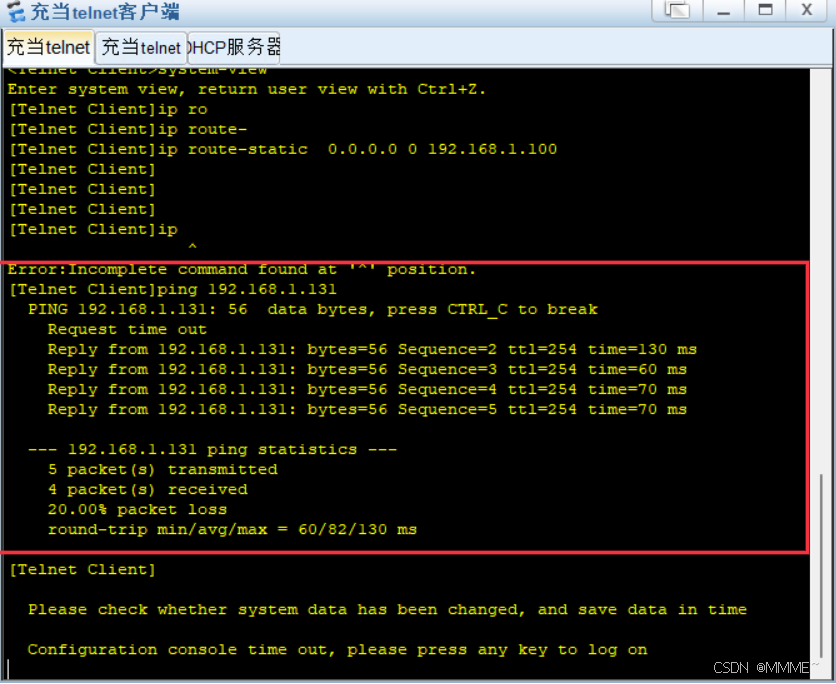

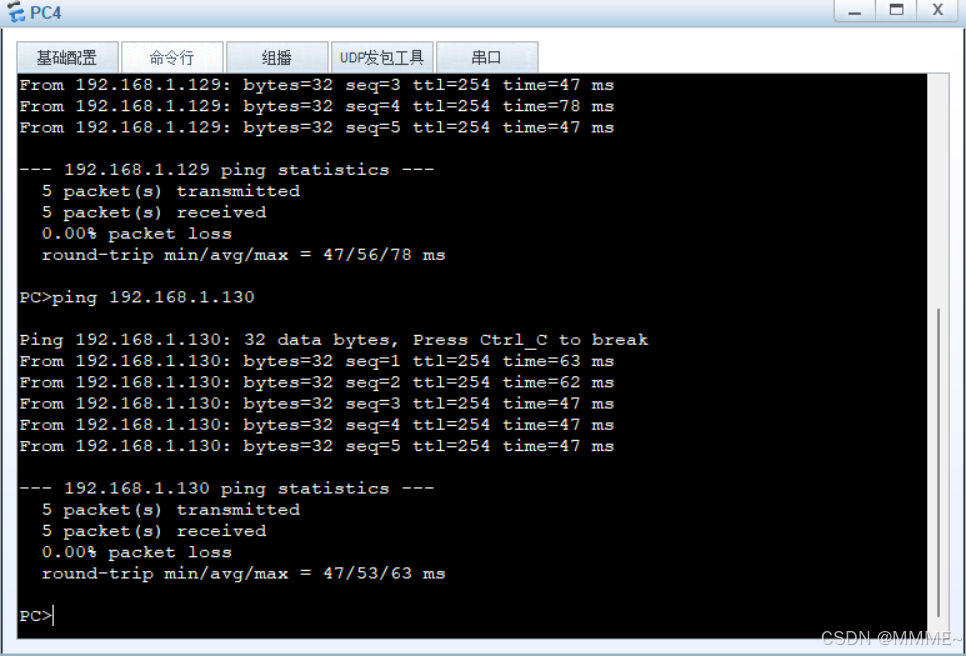

检测两端是否相通

三，总结

实验成功并满足所有需求
