使用OriginPro2024 制作双y轴图像

      当对两地的两种因素导致结果进行调查统计，统计日期不一致（即x轴不一致），无法在一个图表中进行画图，那么可以在OriginPro2024 绘图--多面板/多轴用到上下对开或者左右对开形式进行绘图。这里以上下对开形式进行演示。

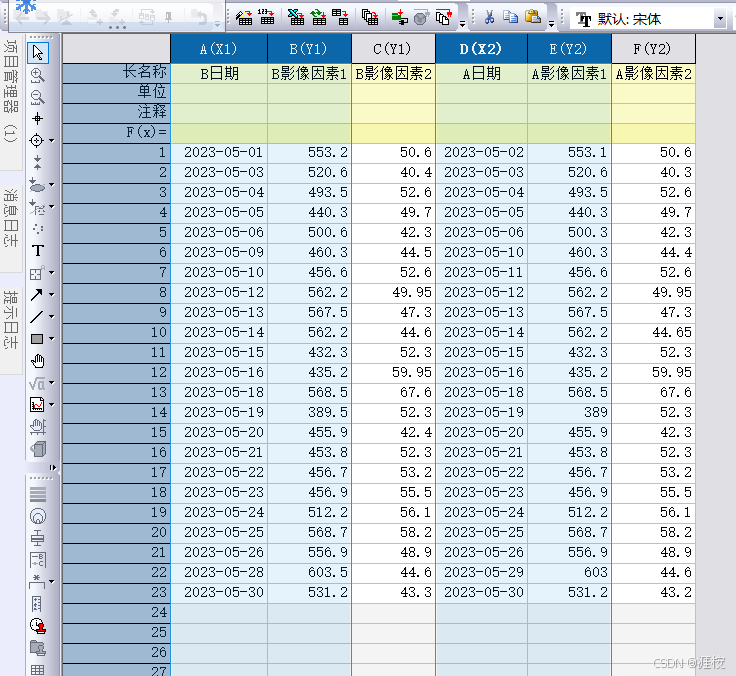

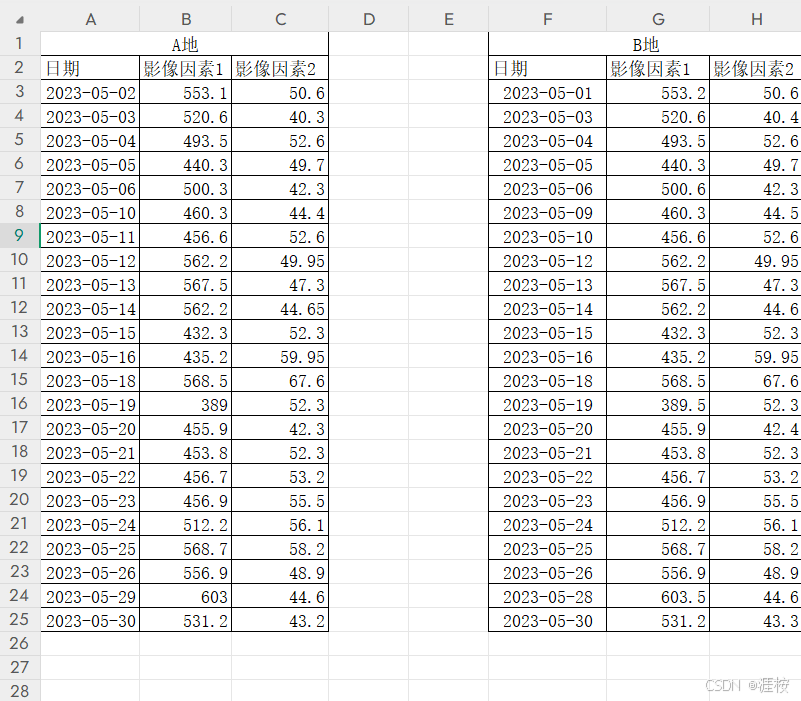

1.将excel表格中的数据导入到origin中（在作图时将影响因素写错了，不影响，按自己数据做图）

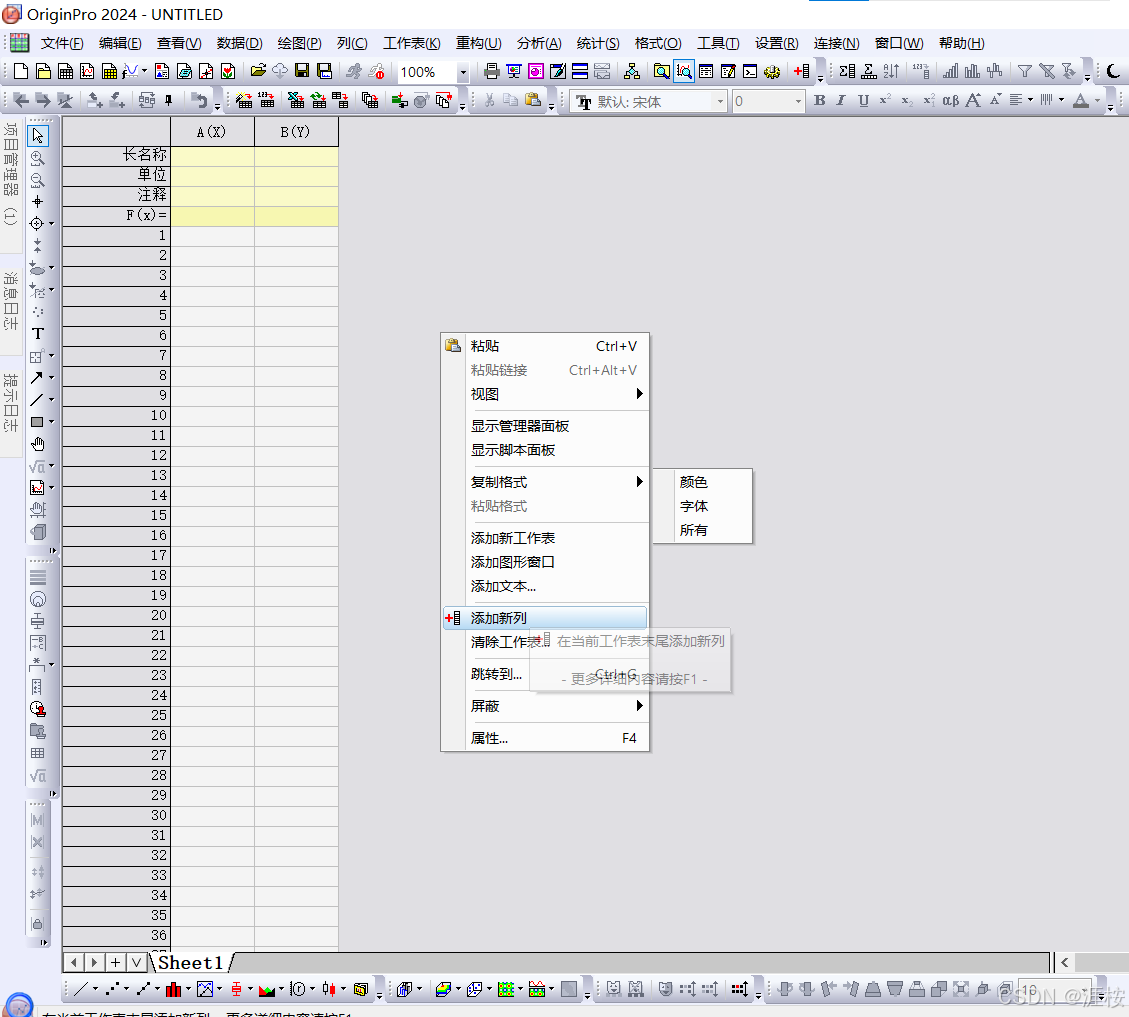

2.在origin列表中右键添加新列，添加4列。

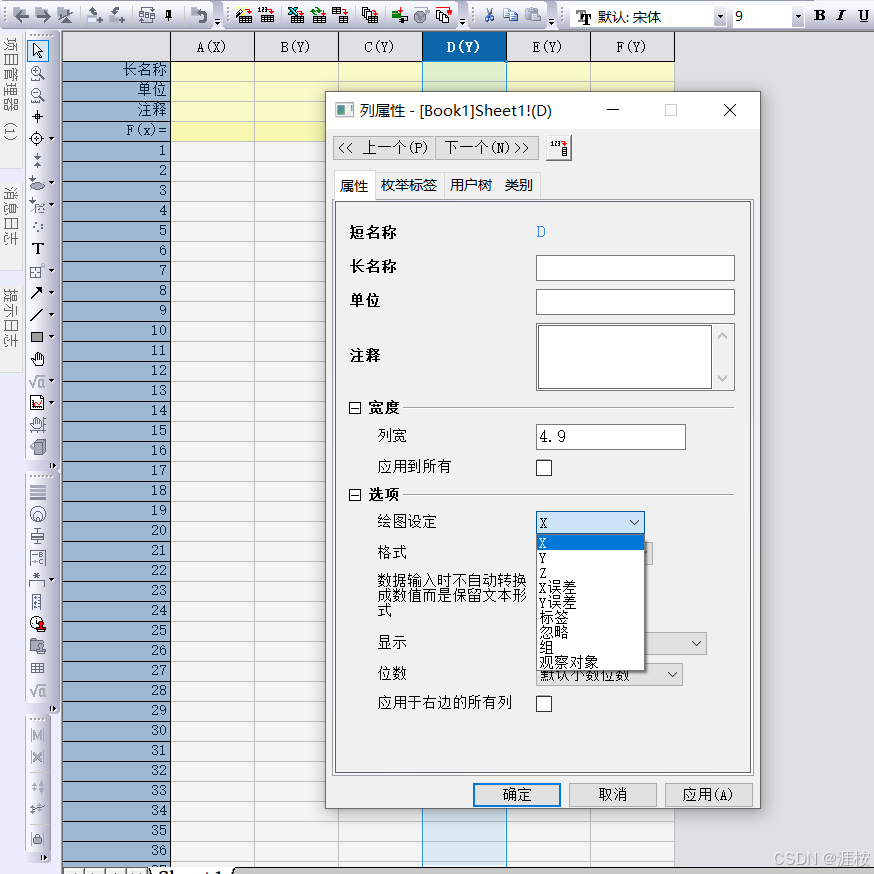

3.选中D(Y)列，右键将其转化(x)列

4.导入数据后，先选择x1、y1和x2、y2列数据进行作图

5.在上方工具栏中选中绘图---多面板/多轴---上下对开形式

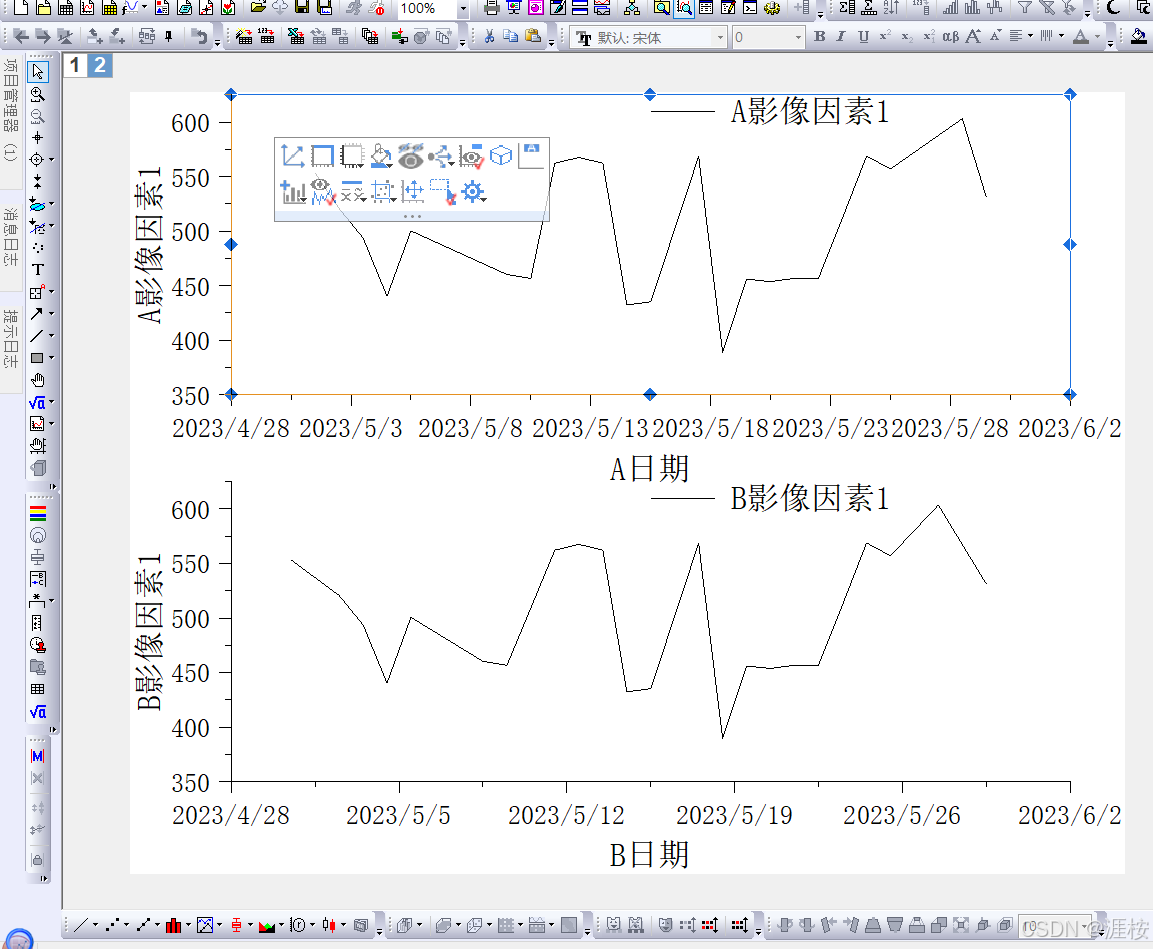

6.弹出做的图像。如图所示，选中的图像就是图层2。可双击图像上的线条，更改线条粗细、形式、颜色等。

7.做出的上下对开图像只有一个y轴，要新添加y轴。

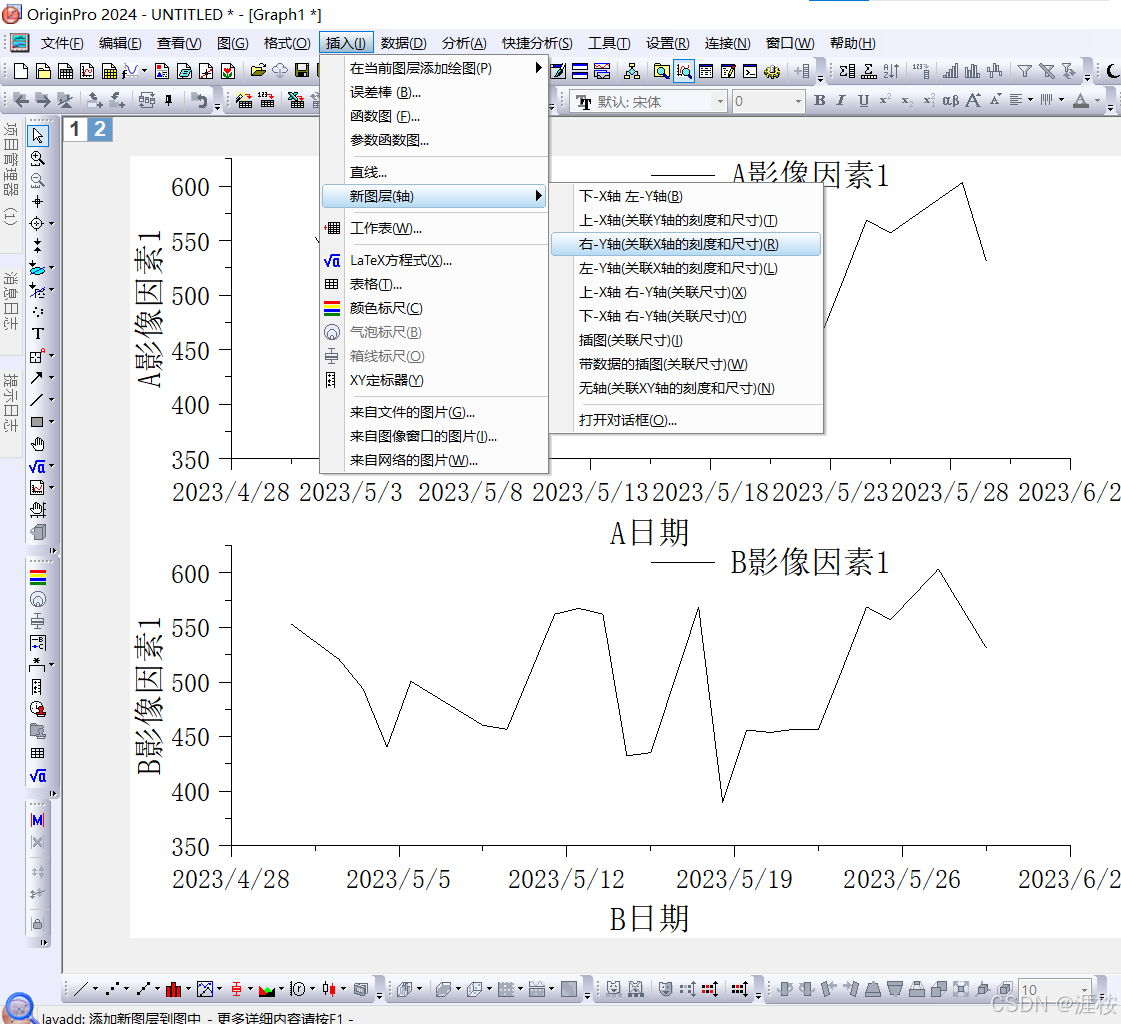

选中图层2，在上方工具栏中选插入---新图层---右-y轴。在上方的图像中就出现了新的y轴，这时Y轴的坐标轴还未关联数据。

8.关联图层3（Right Y）——新y轴的坐标轴数据。

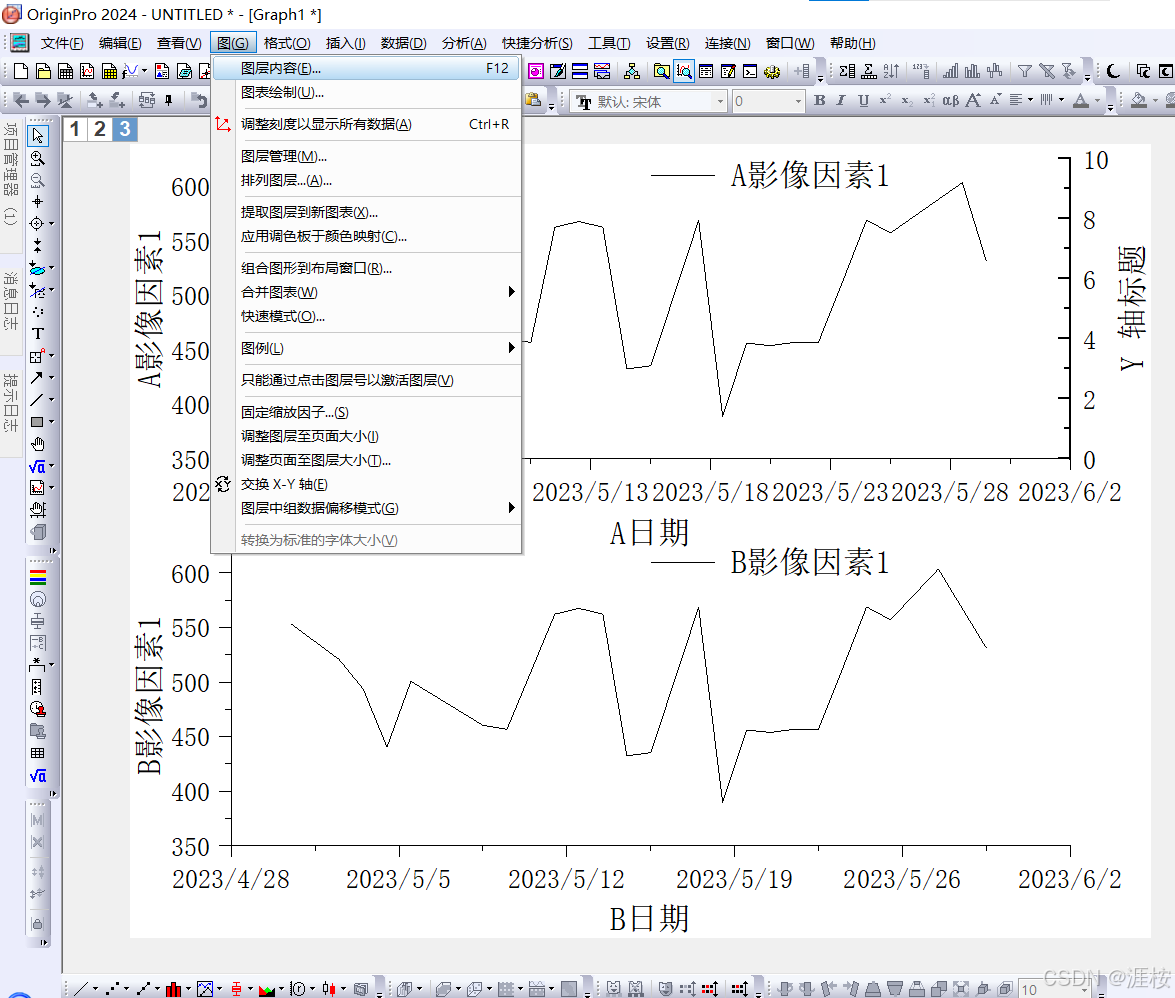

上方工具栏，图---图层内容。

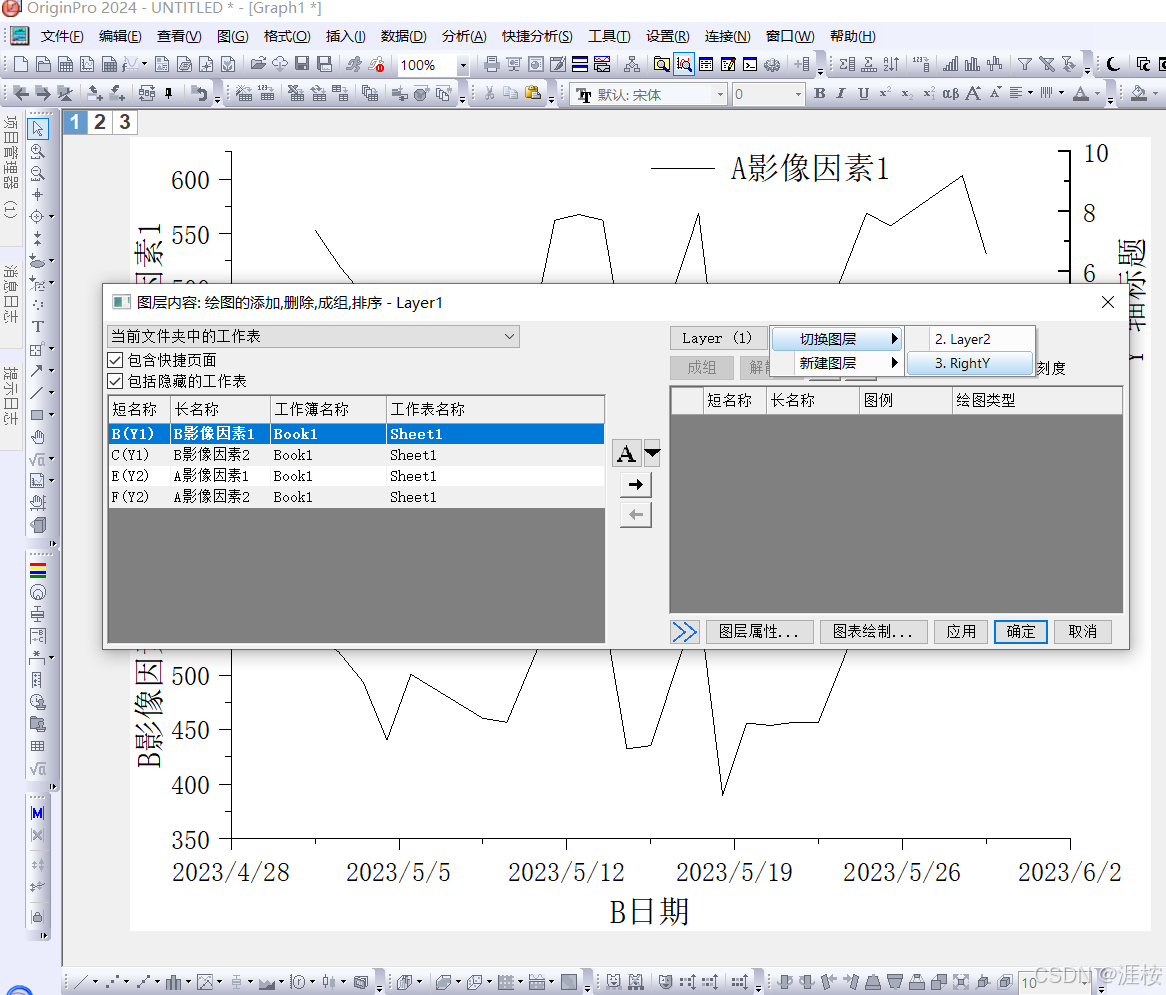

出现弹窗，在右上方Layer1---切换图层---选3.Right Y---将左侧短名称中选---A影像因素2导入后确定。

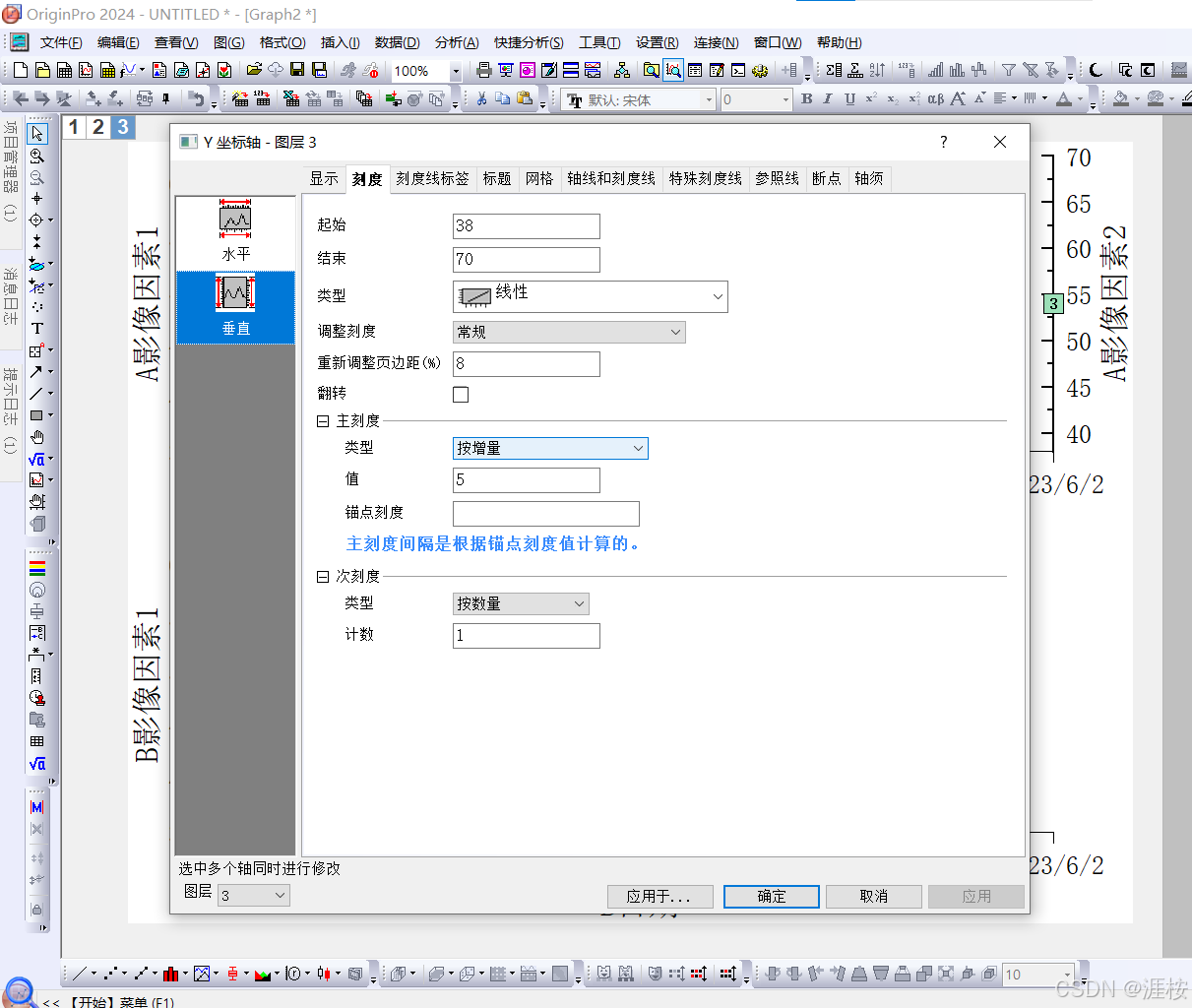

9.出现图像，可双击右侧坐标轴更改刻度间隔。

x轴也可更改日期间隔，像6day或者2week等增量。

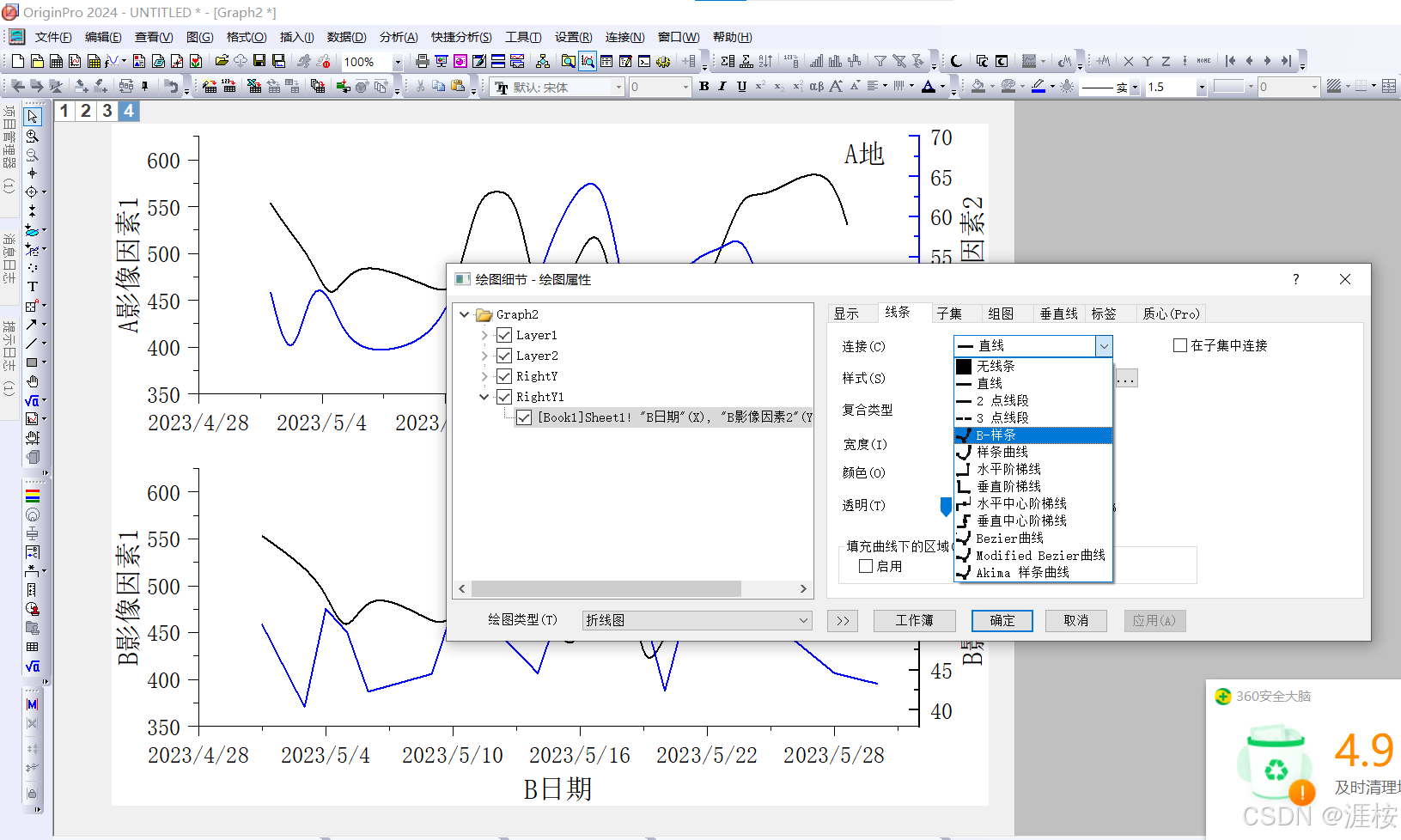

10.下方图像按以上操作。双击线条更改颜色、线条粗细、样式。

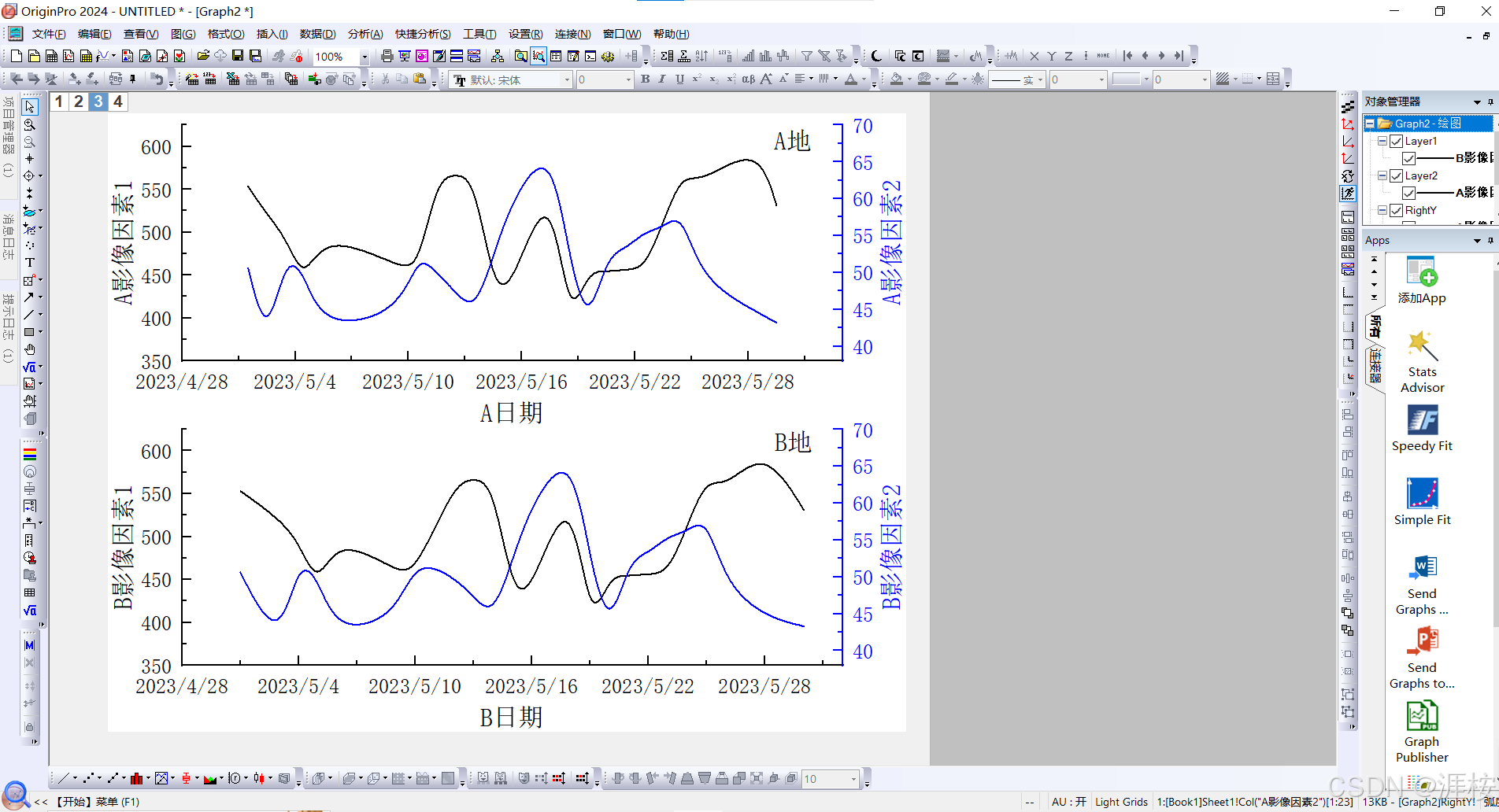

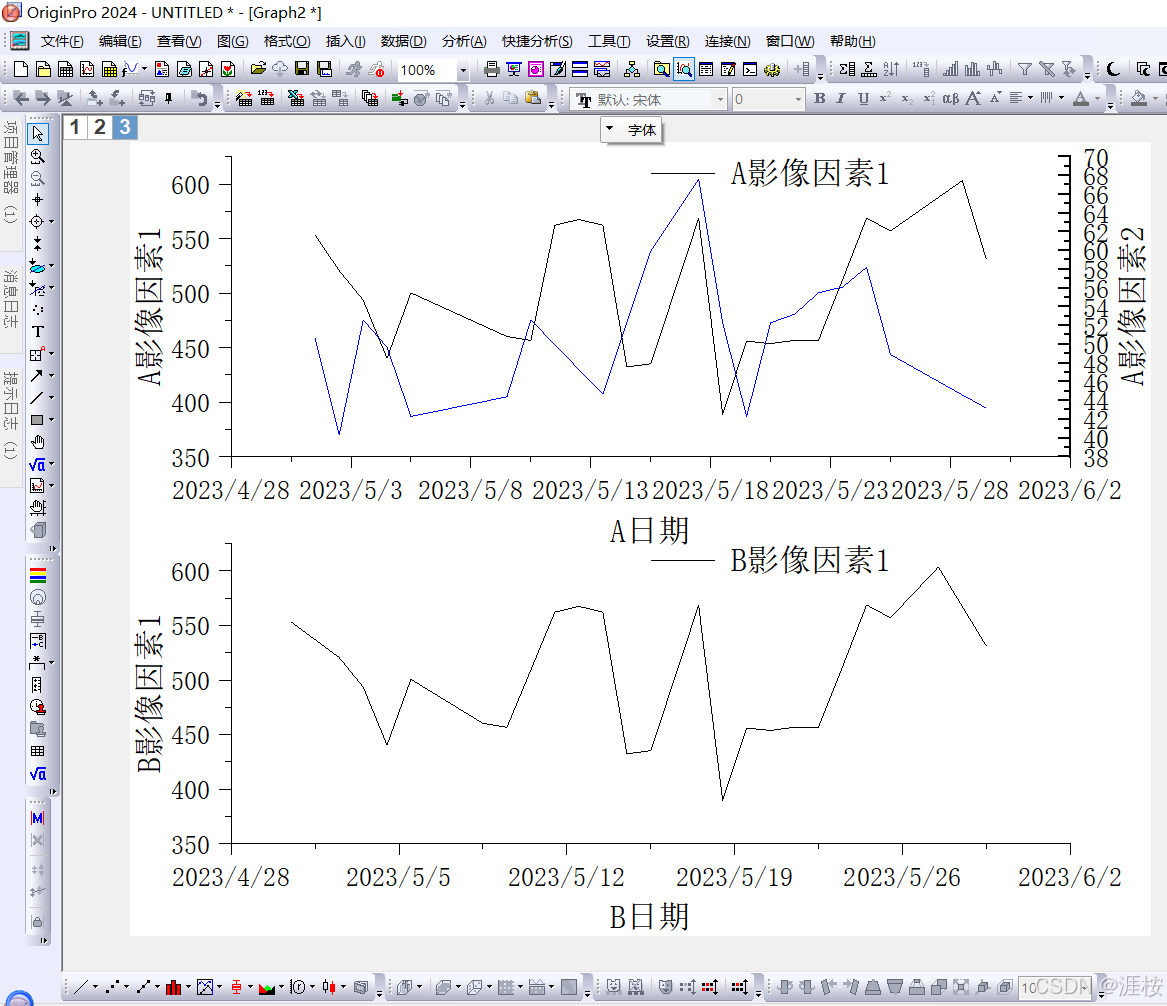

11.作完图像后如图所示。
