日常科研中,我们经常会用到x-y轴图,但有时候一个x对应两个y值甚至多个y值,那应该怎么做呢?下面给大家分享绘制双Y轴图的操作方法;
操作步骤:

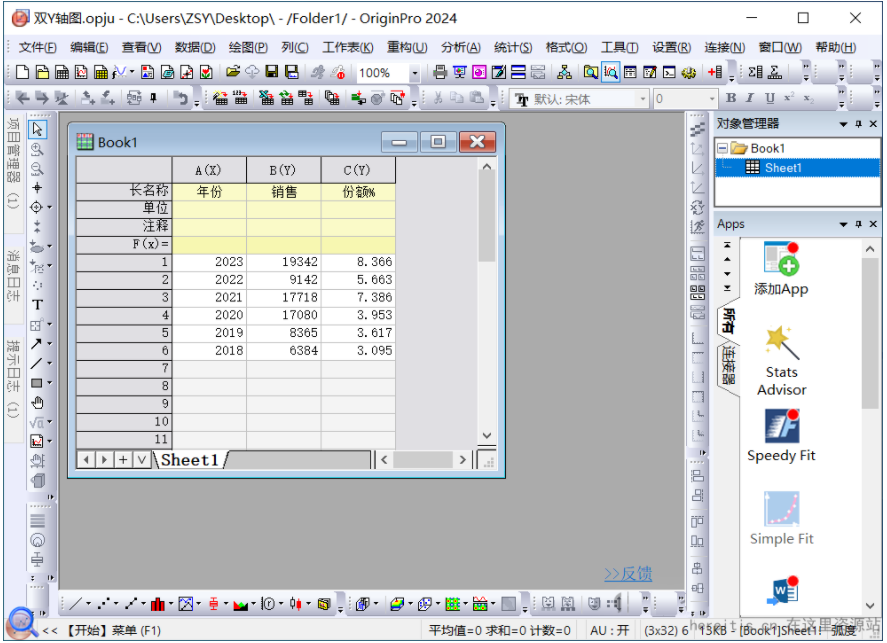

1、先打开Origin2024软件,然后在Book1中输入如下示例数据:

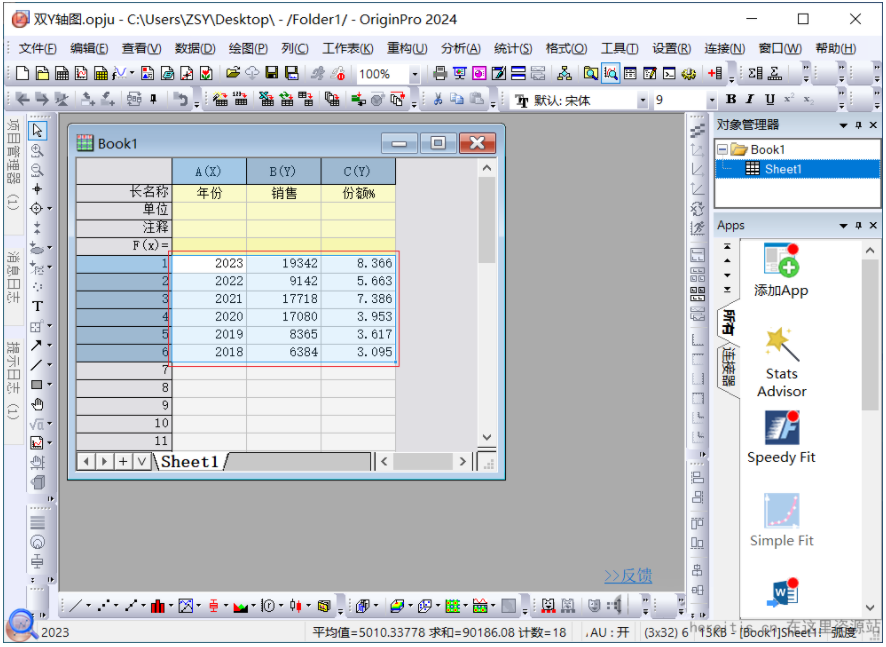

2、选中所有数据:

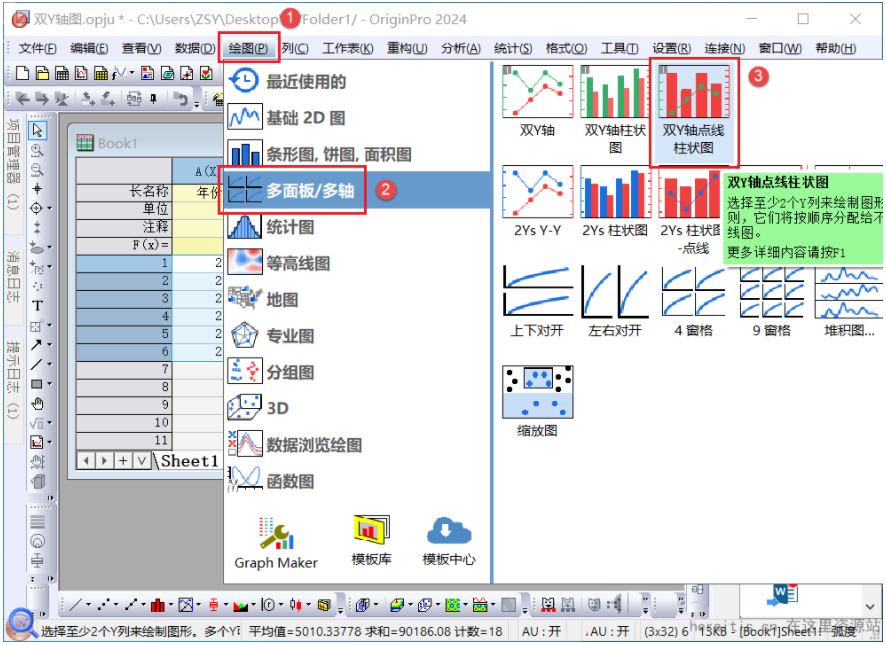

3、点击菜单栏中【绘图】→【多面板/多轴】→【双Y轴点线柱状图】:

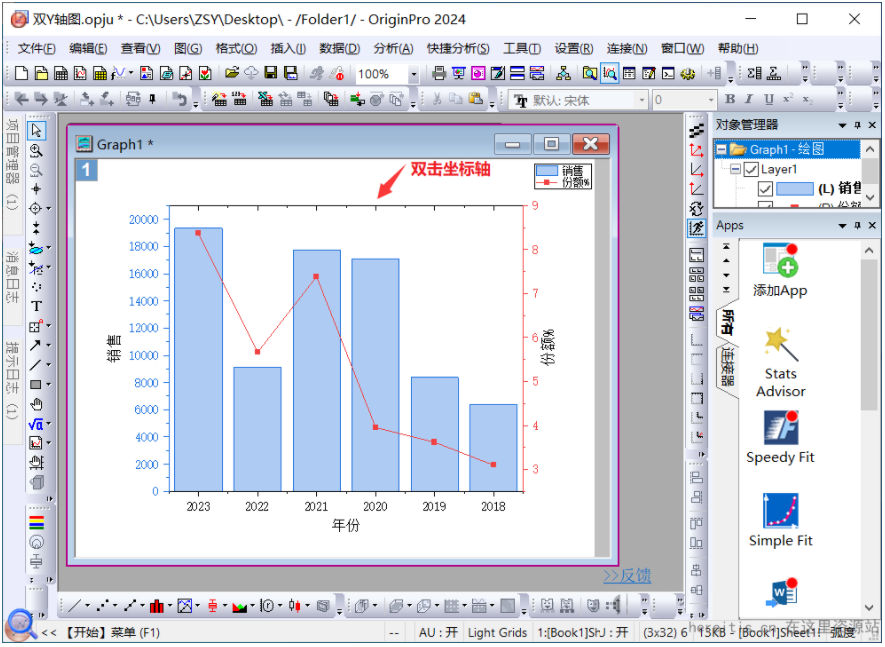

4、默认双Y轴图效果如下,下面我们来取消刻度线,双击上侧坐标轴:

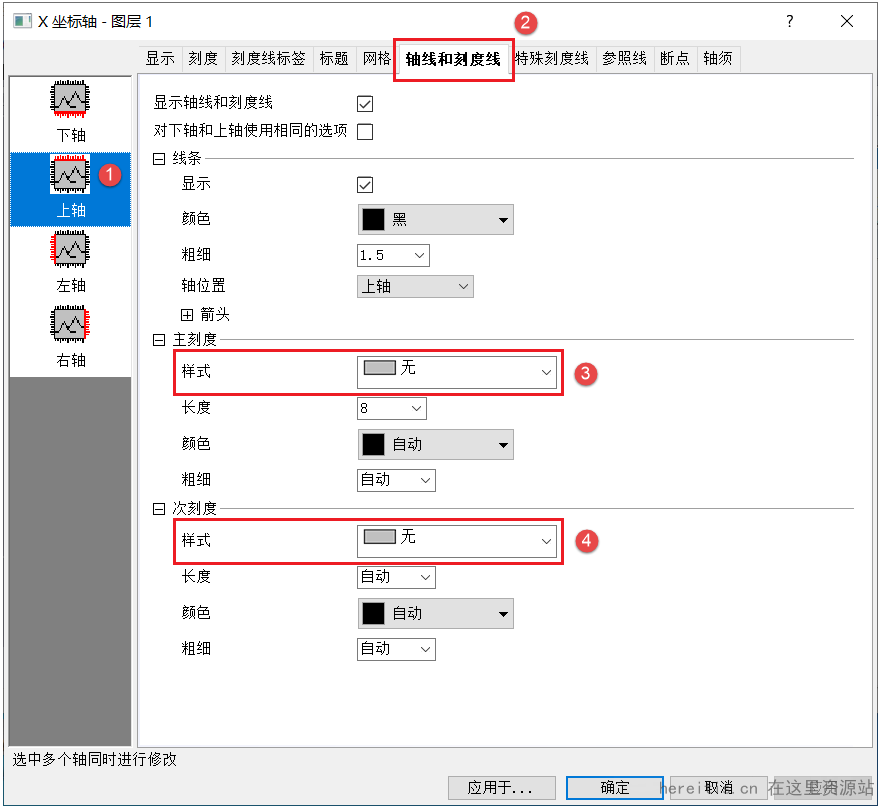

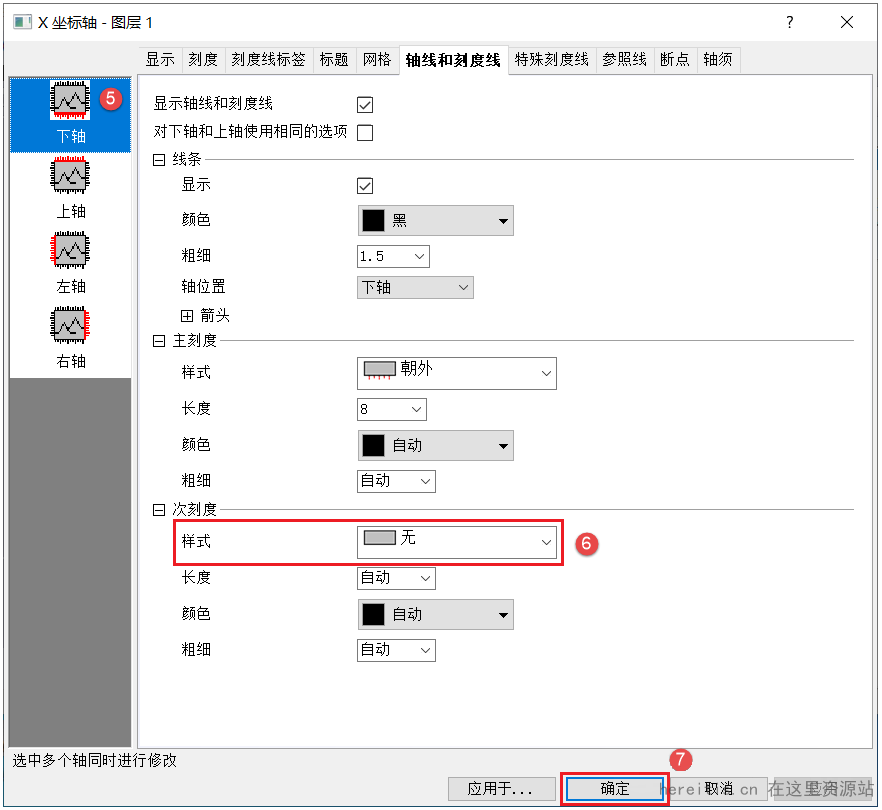

5、将上轴主、次刻度设置为无,再下轴次刻度设置为无,点击【确定】退出:

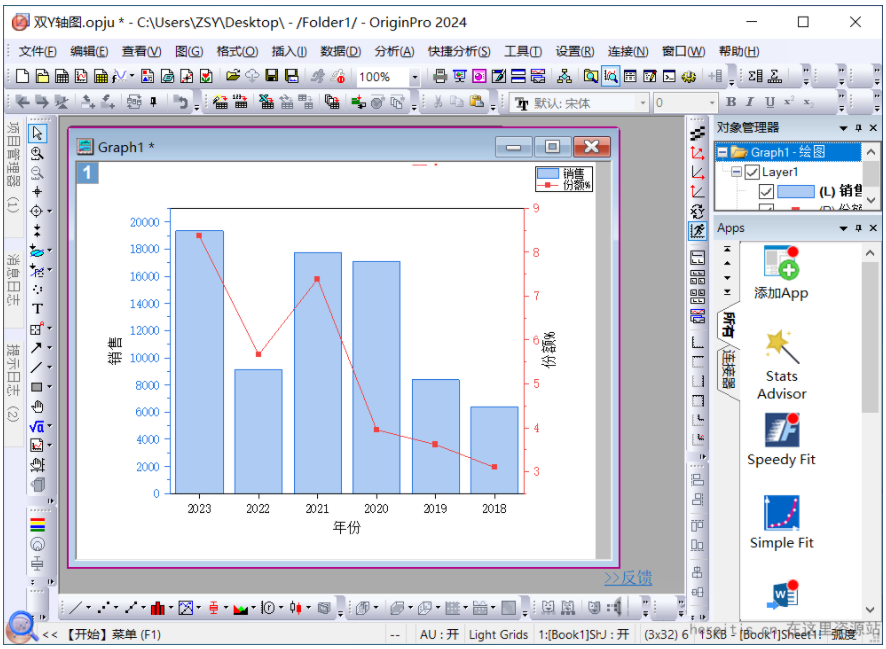

6、完成双Y轴图表效果如下:

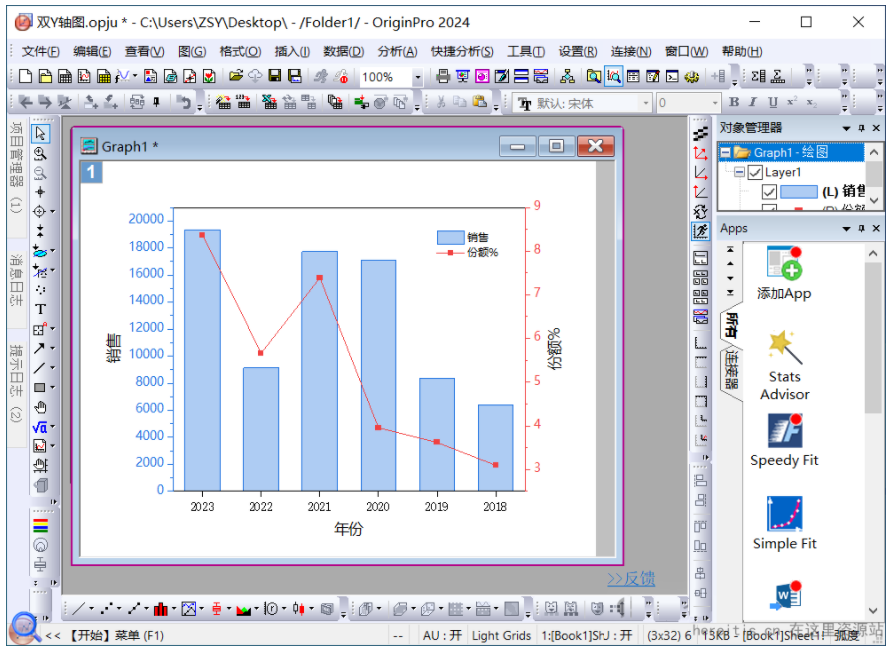

7、最后,再修改横/纵坐标数字字体,调整图例位置等,完成双Y轴点线柱状图如下:

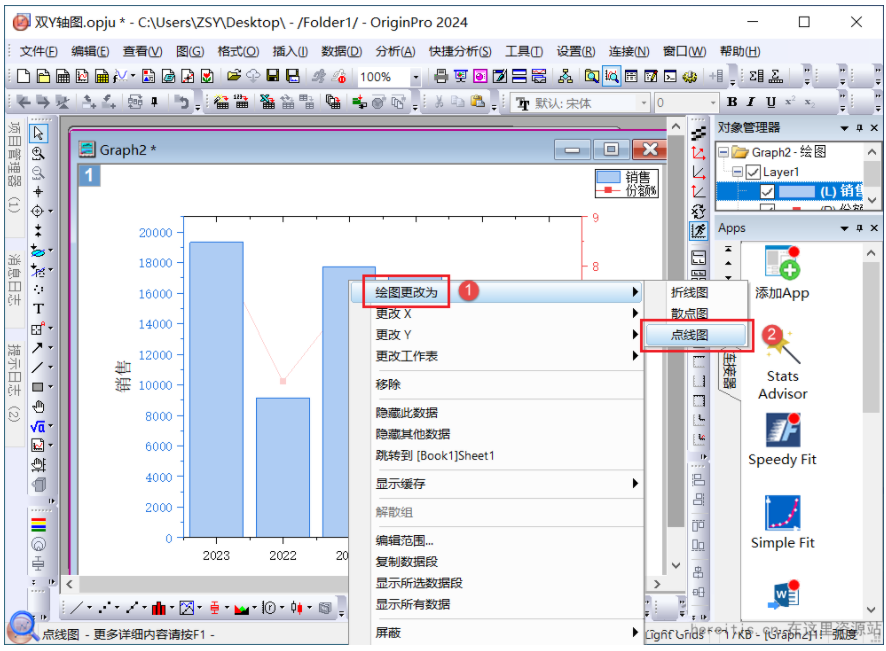

8、为了同时查看两组数据变化趋势,我们还可以将销量也改为点线图,单击选中柱形图,鼠标右击选中【绘图更改为】→【点线图】:

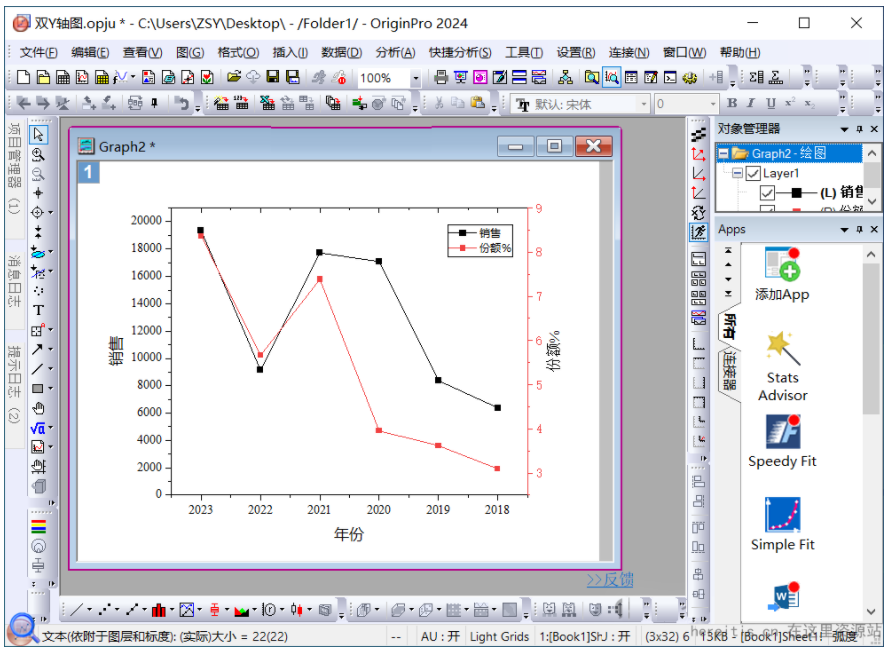

9、完成双Y轴点线图如下:
完成!
