一、引言
在当今数字化时代，数据已成为我们理解世界、做出决策的重要依据。然而，面对海量且复杂的数据，如何从中快速提取有价值的信息成为了一项挑战。数据可视化技术应运而生，它将数据以直观、形象的图形展示出来，使我们能够更轻松地洞察数据背后的规律、趋势和关系。在众多的数据可视化工具中，Pyecharts 以其强大的功能和便捷性备受关注。它是 JavaScript 中的 echarts 库在 Python 中的移植，能够让我们在 Python 环境中轻松创建各种精美的图表，并将其生成为 HTML 文件，方便在网页中展示和分享。在这篇博客中，我们将一起深入探索 Pyecharts 的使用，通过实际操作绘制一个简单的柱形图，并对生成的 HTML 文件进行修改，感受数据可视化的魅力。
二、数据可视化技术全解析：从前端到 Python 及专业软件
接下来我们深入探讨数据可视化技术，涵盖前端开发可视化技术、Python 可视化技术以及专业数据可视化软件，助您全面掌握这一有力工具。
1、前端开发可视化技术
（一）ECharts
百度开源的 ECharts 是 JavaScript 图表库佼佼者。其图表类型完备，从折线、柱状到地图、热力图等应有尽有，满足多样数据展示诉求。高度可定制性突出，借配置项可精细雕琢图表样式与行为，像调整颜色、线条粗细、数据标记样式等。交互功能强大，鼠标缩放、漫游及提示框交互自如，大数据场景下性能卓越且跨平台兼容，于浏览器与移动设备均能稳定运行，为用户呈上流畅交互体验与精准数据呈现。
（二）D3.js
D3.js 聚焦数据驱动文档处理。开发者能深度掌控 SVG 元素，从图形布局、元素属性到动画过渡皆可自主定义，契合复杂定制需求。数据绑定特性自动关联数据与 DOM 元素，动态更新可视化内容轻而易举。其过渡和动画效果平滑自然，为可视化添灵动活力，诸如动态展示数据随时间演变，或元素渐现渐隐效果，提升用户视觉感知与数据理解深度。
（三）Highcharts
Highcharts 商业图表库兼顾易用与多平台适配。简洁强大的 API 让开发者快速构建图表，参数设置直观，如设置轴标签、数据系列、图表标题等，降低开发成本。除 Web 端，对移动与桌面应用支持良好，确保不同设备图表渲染精准、交互一致，在多设备协同数据展示场景作用显著，为企业级应用开发筑牢可视化根基。
2、Python 可视化技术
（一）Matplotlib
作为 Python 老牌可视化库，Matplotlib 绘图 API 丰富。可定制性延伸至图表各元素，如坐标轴刻度样式、图例位置与样式、线条及标记个性化定制，实现出版级图表精细绘制。广泛涵盖线图、散点图至 3D 图表等多样类型，适配多格式输出，其社区资源丰富，大量教程代码加速开发进程，在科研绘图、工程数据剖析、学术出版等需精准定制场景广泛应用。
（二）Seaborn
Seaborn 立足 Matplotlib 优化统计可视化。专注数据分布与关系呈现，如绘制核密度估计图展示数据分布轮廓、回归图剖析变量关联。默认样式美观现代，色彩搭配协调、字体选用精当，集成 pandas 数据结构，读取处理数据后直连绘图，热力图、小提琴图等高级图形一键生成，于数据分析探索、快速产出专业统计图表场景表现卓越，助分析师高效洞察数据特质。
（三）Pyecharts
Pyecharts 架起 Python 与 ECharts 桥梁。集成 ECharts 动态交互精髓，地图、桑基图等多元图表灵动交互，鼠标操作响应敏捷、数据缩放切换流畅。Web 兼容性优，生成图表嵌入网页无缝对接，为 Web 应用注入可视化活力，且原生支持中文，标签注释准确表意，于中文语境数据可视化项目提升开发效率与信息传递精准度，在构建交互 Web 图表、大数据可视化大屏领域备受青睐。
可以参考其官网：https://pyecharts.org/#/zh-cn/intro，进行学习。
3、专业数据可视化软件
（一）Tableau
Tableau 商业智能工具以拖放式交互独树一帜。用户零编程门槛，拖拽字段至画布速建可视化，如柱状图对比销售额、折线图展示趋势。广泛兼容本地文件、数据库及云数据源，整合企业多元数据。分享协作便捷，一键发布至 Tableau Server 或 Online，团队成员实时协同浏览、批注交互，加速决策流程，于企业运营分析、市场趋势洞察等团队协作可视化场景核心地位稳固。
（二）Power BI
Power BI 深度融入微软生态。与 Office 365 协同无间，数据在 Excel、PPT 与 Power BI 间流转顺畅，如 Excel 预处理数据导入 Power BI 可视化后嵌入 PPT 汇报。自服务与 IT 管控并重，业务用户自助探索数据、创建报表，IT 依权限管理数据源头、监控使用状况，平衡灵活性与规范性，在企业级数据管理、复杂业务分析场景效能卓越，为企业数字化转型关键支撑。
三、准备工作
（一）安装 Pyecharts 库

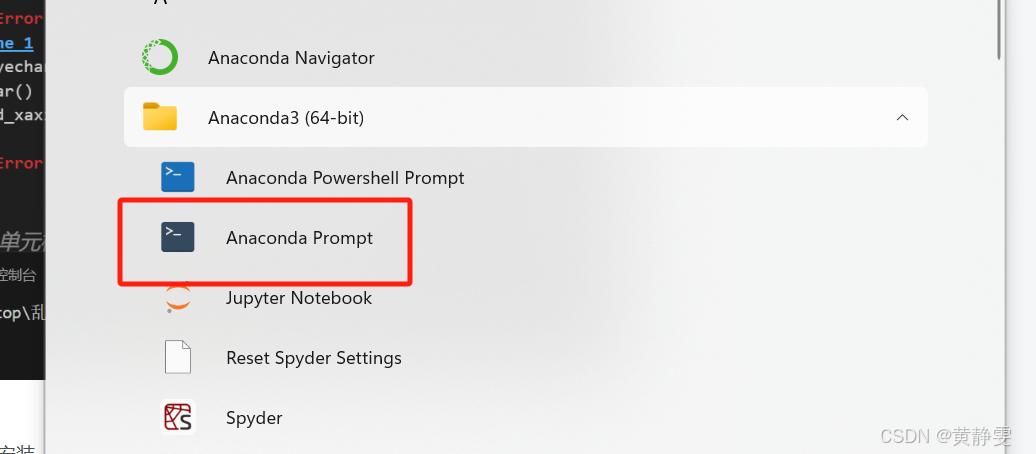

- 首先，我们需要在 Anaconda 环境中安装 Pyecharts 库。打开 Windows 搜索，找到 anaconda prompt 并打开。
- 在 anaconda prompt 中输入 “pip install pyecharts” 并回车。如果安装成功，将会看到提示信息显示库安装成功（...successful）；若库已经存在，会提示（...already satisfied）。为了确认安装是否成功，我们可以在 anaconda prompt 中输入 “conda list” 查看所有已安装的库，确保 Pyecharts 在其中。
小贴士：Pyecharts是JavaScript中的echarts库在python中的移植，其在python中生成的图形可以输出为一个html，这个html文件中的图形即是使用echarts库生成的。
（二）配置 Jupyter Notebook 环境（使用 Vscode）
1.打开 Vscode 编辑器，进入你的工作目录。
2.在 Vscode 中安装 Python 和 Jupyter 两个插件，这将为我们后续的开发提供必要的支持。
3.在目录中创建一个文件，命名为 “xxx.ipynb”（这里的 “xxx” 可以根据你的需求自定义）。

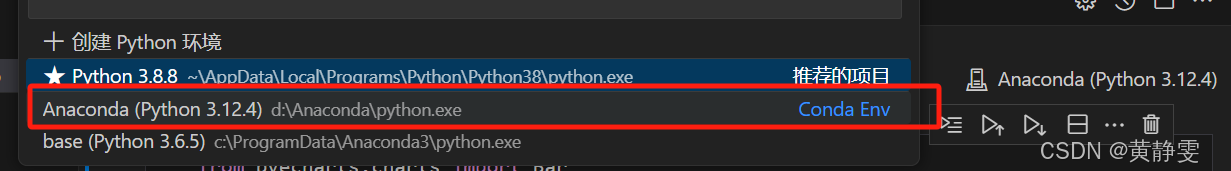

4.打开 “xxx.ipynb” 文件，在右上角选择内核，将 Python 解释器设置为 Anaconda 的 Python 解释器（例如 base (Python 3.8.8) d: VApplication\code\anacondalpython.exe）。
我选的是：
5.选择完成后，我们可以输入任意 Python 代码进行测试，如果代码能够正常运行，说明 Jupyter Notebook 环境配置成功。
四、使用 Pyecharts 绘制柱形图并生成 HTML 文件
（一）绘制柱形图

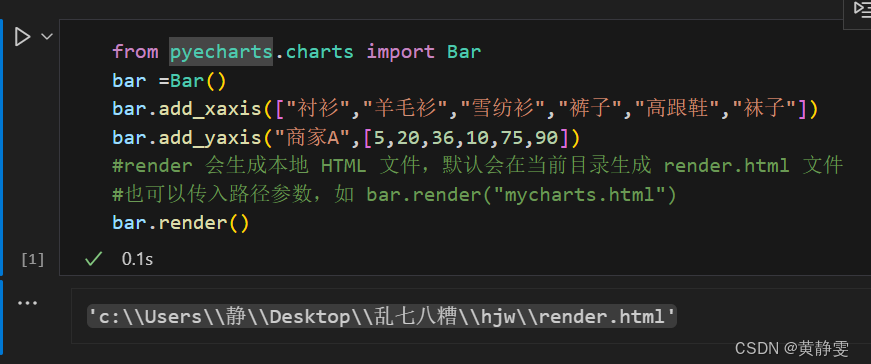

在完成环境准备后，我们就可以使用 Pyecharts 库来绘制柱形图了。以下是一个简单的示例代码：
from pyecharts.charts import Bar
# 创建一个 Bar 实例
bar = Bar()
# 添加 x 轴数据
bar.add_xaxis(["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"])
# 添加 y 轴数据，这里表示商家 A 的商品销量
bar.add_yaxis("商家 A", [5, 20, 36, 10, 75, 90])
# 调用 render 方法生成本地 HTML 文件，默认会在当前目录生成 render.html 文件
# 也可以传入路径参数，如 bar.render("mycharts.html")
bar.render()如图：

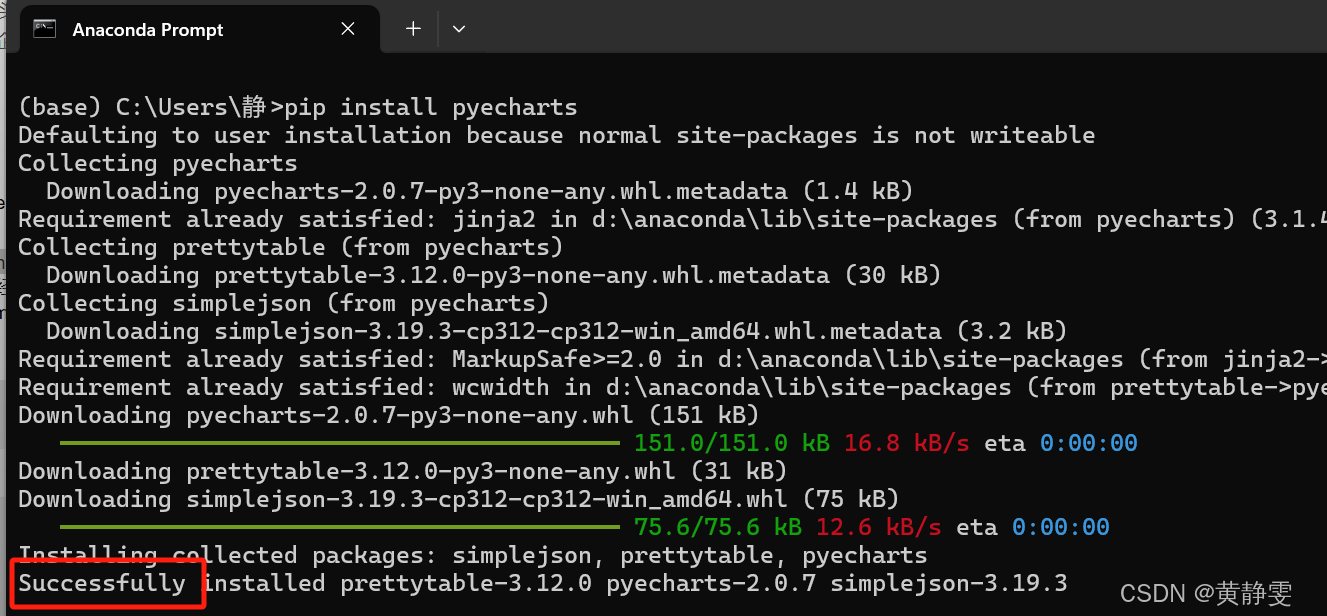

没有成功，是因为没有安装 Pyecharts 库，可以在终端安装 ，在 anaconda prompt 中输入 “pip install pyecharts” 并回车。
（二）生成 HTML 文件及查看结果

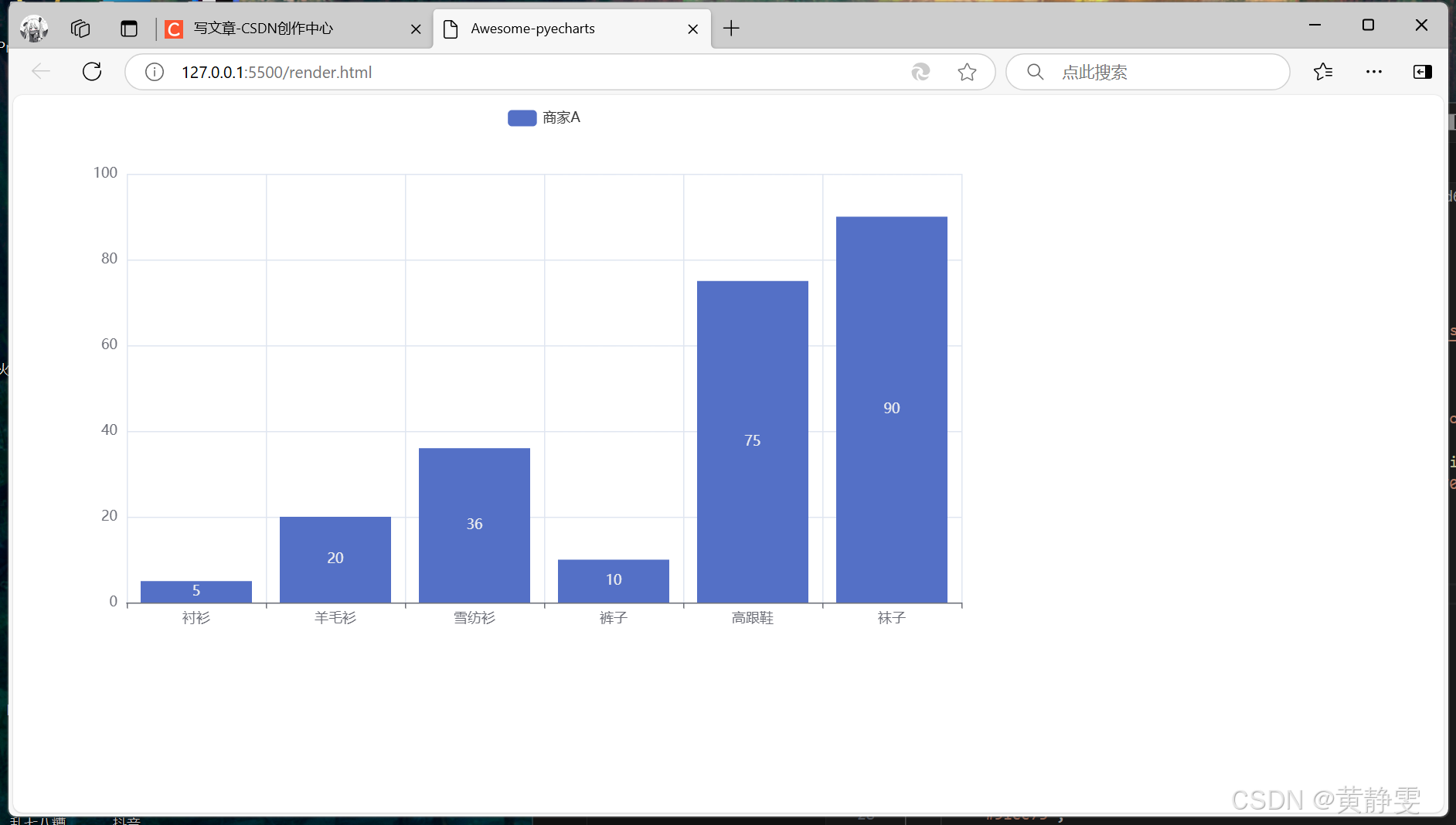

运行上述代码后，在当前目录下会生成一个名为 “render.html” 的文件。在 Vscode 界面中，我们可以看到该文件的相关信息。当我们在浏览器中打开这个 HTML 文件时，就能够看到绘制好的柱形图。从图中可以清晰地看到商家 A 不同商品的销量对比，柱子的高度代表了销量的大小，直观地展示了数据的分布情况。
五、修改 HTML 文件
（一）修改图形大小
- 打开生成的 “render.html” 文件，找到与图形相关的配置部分。通常，图形的大小可以通过设置 “width” 和 “height” 属性来调整。
- 将 “width” 属性的值修改为 “800px”，“height” 属性的值修改为 “200px”，以实现将图形大小更改为宽 800px、高 200px 的效果。
（二）新增 div 盒子
- 在图形所在的 div 盒子下面，添加一个新的 div 盒子。确保新添加的 div 盒子具有与原图形 div 盒子相同的属性，例如 “id” 等（如果有的话）。
- 新添加的 div 盒子暂时不需要绘制图形，它的主要目的是为了后续进行样式设置和布局调整。
（三）添加边框样式
- 使用内嵌式 CSS 引入方式为两个 div 盒子添加边框样式。在 HTML 文件的<head>标签内，添加<style>标签，用于定义 CSS 样式。
- 在<style>标签内，为两个 div 盒子设置边框样式，例如 “border: 1px dashed black;”，表示边框为 1px 粗、黑色、虚线。
（四）修改图形数据
- 找到图形数据的相关部分，在这个例子中，是表示商家 A 商品销量的数据。
- 将 “衬衫” 对应的销量数据从 5 改为 50，以观察图形的变化。

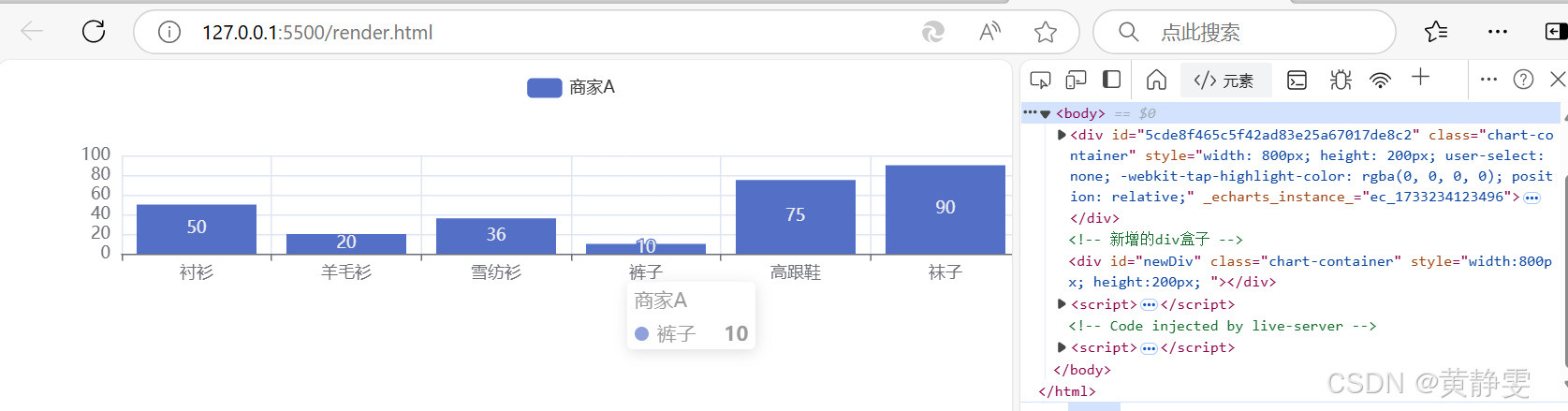

（五）查看修改后的结果
保存修改后的 HTML 文件，再次在浏览器中打开它。我们可以看到图形的大小已经变为指定的宽 800px、高 200px，两个 div 盒子都显示了黑色虚线边框，并且图形中 “衬衫” 的柱子高度发生了变化，反映了数据的修改。
六、探索 Echarts 可视化
在当今数据驱动的时代，数据可视化成为了至关重要的技能，它能够将复杂的数据转化为直观、易懂的图表，帮助我们快速洞察数据背后的信息。Echarts 作为一款强大的 JavaScript 可视化库，在数据可视化领域中占据着重要的地位。在之前的学习中，我们已经对 Echarts 有了初步的认识，了解了其基本概念、载入方法以及绘制图形的基本代码结构。接下来，让我们进一步深入探索 Echarts 的配置项，通过实际操作绘制各种图表，感受其强大的功能和灵活性。
一、Echarts 配置项详解
1 Echarts入门
1.1 Echarts简介
ECharts 是一款由百度开发的开源的JavaScript可视化库，旨在提供直观、生动、可交互、可高度个性化定制的数据可视化图表。它支持折线图、柱状图、散点图、饼图、K线图、地图、词云图等多种图表，并且能够处理大数据量的实时数据流。ECharts 的设计考虑到了移动设备的适配，支持多种设备和平台，同时提供了丰富的图表动画和交互能力。
1.2 Echarts载入方法
ECharts 本质上是一个JavaScript库，使用时需要下载或者从网上引入。
关于echarts的下载有以下几种方法：
- 在官网的下载页面中下载：Apache ECharts
- 其他途径下载，比如从GitHub上下载、使用npm工具来下载。此类方法不推荐非专业人员使用。
以下是在官网中下载echarts的一种方法：
步骤1：进入下载界面

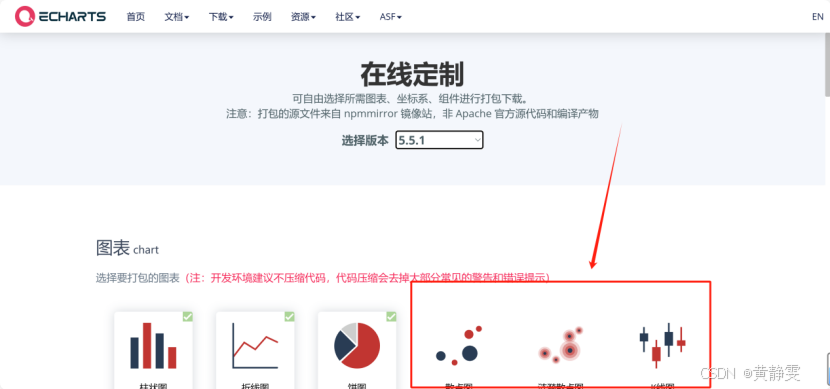

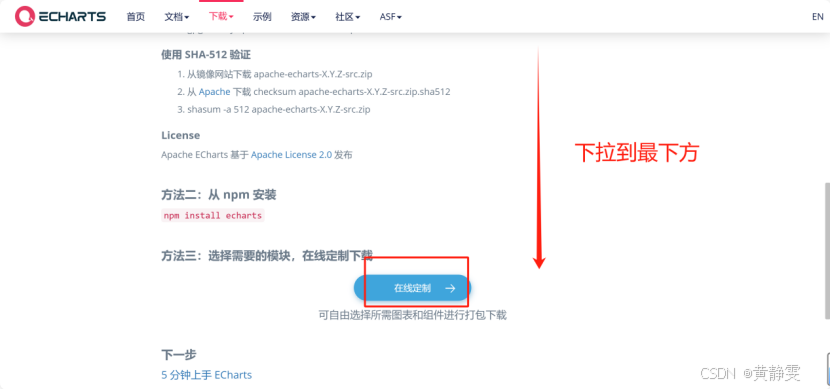

步骤2：选择在线定制

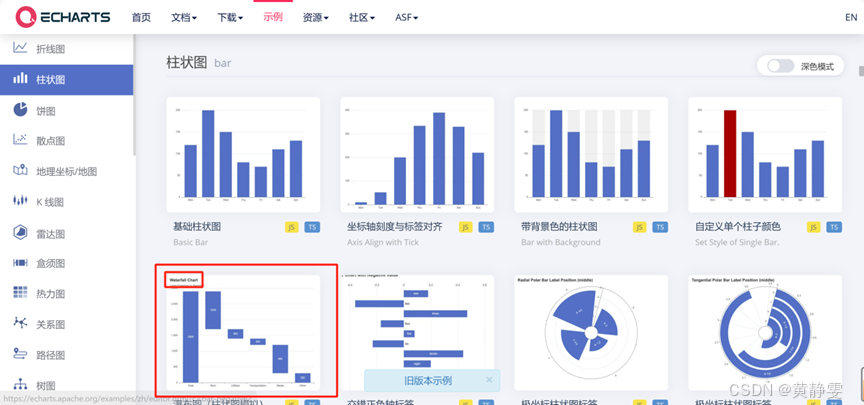

步骤3：勾选需要的图形和功能模块

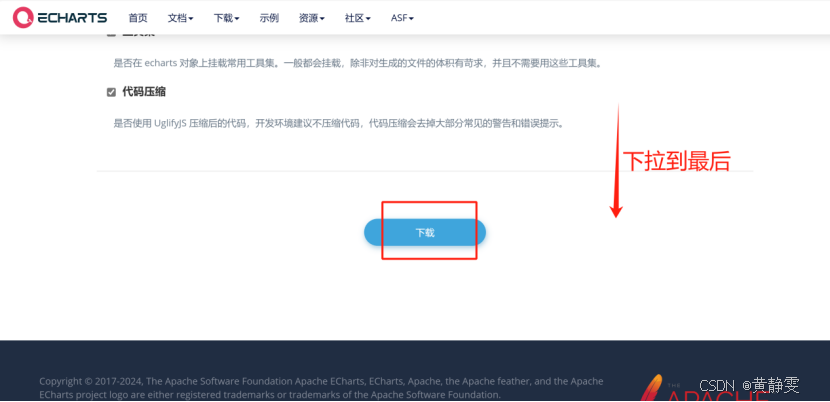

步骤4：选择下载
下载好echarts的js包文件后，在使用echarts在html制作图形之前，我们需要在html文件中引入echarts。
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<!-- 引入echarts文件 -->
<script src='../js/echarts.min.js'></script>
</head>

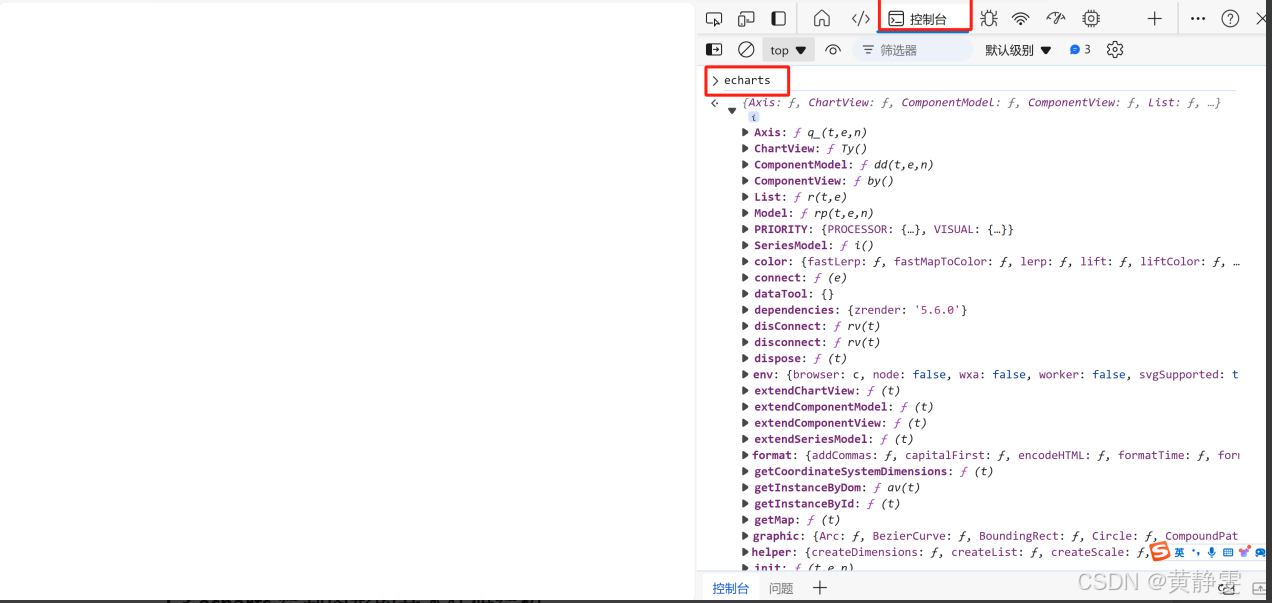

</html>在浏览器中打开该文件，并按F12，调出当前页面的控制台，输入echarts回车，如果有结果如下所示，说明导入echarts库成功。
1.3 xAxis 和 yAxis 配置
- 轴类型与数据设置
在绘制图表时，xAxis 和 yAxis 的配置至关重要。我们可以通过type属性指定轴的类型，常见的类型有'category'（类目轴，适用于离散的类别数据，如星期几、产品类别等）、'value'（数值轴，用于连续的数值数据，如销售额、温度等）和'time'（时间轴，专门处理时间相关的数据）。当type为'category'时，必须通过data属性设置轴上的类目数据。例如，在一个展示每月销售额的柱状图中，xAxis 的type为'category'，data则为各个月份的名称。 - 比例尺与空白策略
scale属性用于控制是否启用比例尺，这在某些需要精确比例展示数据的场景中非常有用。而boundaryGap属性则决定了类别轴两端的空白策略，它可以是布尔值（true或false），也可以是一个数组，用于分别指定两端的空白大小。合理设置这些属性能够优化图表的展示效果，使数据更加清晰可读。

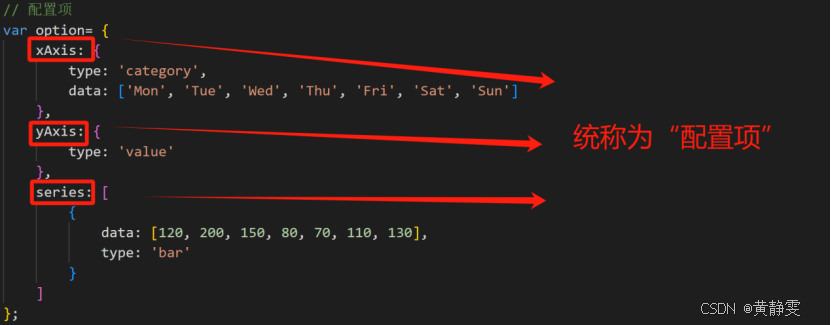

1.4 series 配置
1.图表类型与数据系列series 配置项是图表的核心部分，它决定了图表的类型以及所展示的数据。通过 type 属性，我们可以选择众多的图表类型，如 'line'（折线图）、'bar'（柱状图）、'pie'（饼图）、'scatter'（散点图）等。每个数据系列都有一个 name 属性，用于在图例中显示该系列的名称，方便用户区分不同的数据系列。data 属性则是实际的数据数组，可以是简单的数值数组，也可以是包含更多属性的对象数组，用于更精细地控制每个数据点的样式和信息。
2.样式与交互配置
- 图形样式：
itemStyle配置项允许我们设置图形的样式，包括颜色、边框、阴影等。例如，在柱状图中，我们可以为每个柱子设置不同的颜色，或者为饼图的扇形添加边框，使其更加美观和突出。 - 标签显示：
label配置项用于控制数据标签的显示方式，如是否显示、位置（top、bottom、left、right等）、样式（字体大小、颜色、字体家族等）。合理显示数据标签能够让用户更直观地获取数据的值，增强图表的可读性。 - 交互效果：
emphasis配置项用于定义当用户鼠标悬停或选中数据系列时的高亮状态样式。我们可以通过设置高亮时的颜色、透明度、放大倍数等属性，吸引用户的注意力，提供更好的交互体验，使用户能够更深入地探索数据。
1.5 title 配置
- 标题文本与样式

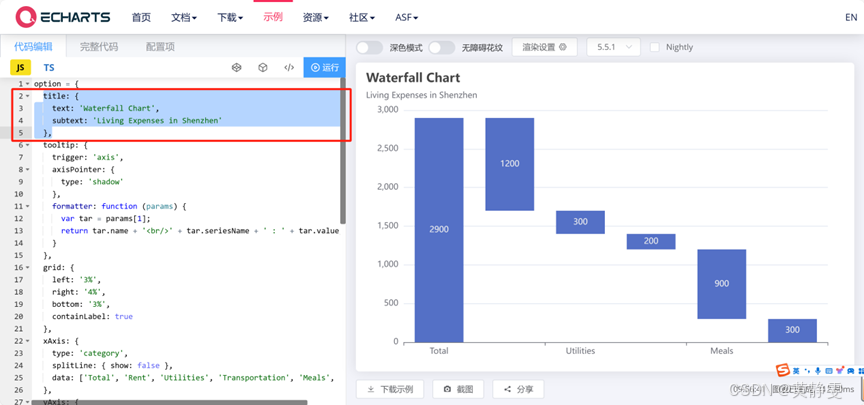

title配置项用于设置图表的标题，text属性指定标题的文本内容，subtext属性则可以添加副标题，提供更多的信息说明。同时，我们可以通过left和top属性精确控制标题在图表中的位置，使其布局更加合理。此外，还可以进一步设置标题的字体大小、颜色、字体家族等样式属性，使其与图表整体风格相匹配，突出图表的主题。 - 标题的重要性
一个清晰、准确且吸引人的标题能够让用户快速理解图表的核心内容，引导用户正确解读数据。在实际应用中，标题的设计需要简洁明了，避免使用过于复杂或晦涩的文字，同时要根据图表的用途和受众，选择合适的表达方式，增强图表的传达效果。
1.6 tooltip 配置
- 触发方式与信息格式化
tooltip配置项用于设置提示框，当用户鼠标悬停在图表元素上时，会弹出提示框显示详细的数据信息。trigger属性决定了触发提示框的方式，常见的有'item'（数据项触发，适用于散点图、饼图等）和'axis'（坐标轴触发，常用于折线图、柱状图等）。formatter属性则是一个函数，用于格式化提示框中显示的信息。我们可以根据需求自定义提示框的内容格式，例如显示数据的值、百分比、数据点的名称等，甚至可以添加一些额外的计算结果或说明文字，为用户提供更丰富、更有价值的信息。 - 坐标轴指示器配置（axisPointer）
当trigger为'axis'时，axisPointer配置项用于进一步配置坐标轴指示器的样式和行为。我们可以设置指示器的类型（如'line'、'shadow'、'cross'等）、颜色、宽度等属性，使其更加醒目，方便用户准确判断鼠标悬停的位置和对应的坐标轴数据。
1.7 legend 配置
- 图例数据与布局
legend配置项用于控制图表的图例，data属性是一个数组，包含了各个数据系列的名称，用于在图例中显示。orient属性指定图例的方向，可以是'horizontal'（水平方向）或'vertical'（垂直方向），根据图表的布局和空间大小选择合适的方向。left和top属性用于确定图例在图表中的位置，确保图例不会遮挡图表的重要内容，同时又方便用户查看。 - 图例的作用
图例是图表的重要组成部分，它能够帮助用户快速理解图表中各个数据系列所代表的含义，使图表更加易于解读。在设计图例时，要注意其与图表整体风格的一致性，以及文字的清晰度和可读性，避免图例过于复杂或难以辨认。
1.8 grid 配置
- 网格布局与留白
grid配置项用于设置图表的网格布局，通过left、right、top和bottom属性可以控制图表在容器中的位置和大小，以及网格边缘的留白空间。containLabel属性决定了坐标轴的标签是否包含在网格内，如果设置为true，则标签会在网格范围内显示，否则可能会超出网格边界。合理调整网格布局和留白能够使图表在视觉上更加舒适，数据展示更加清晰。 - 网格与图表整体协调性
网格的设计需要与图表的类型、数据特点以及整体风格相协调。在一些情况下，适当增加网格线的数量或调整其颜色、样式，可以帮助用户更准确地读取数据值；而在另一些情况下，简化网格或减少其显示频率，可以突出数据的趋势和关系，避免网格过于复杂影响图表的美观和可读性。
配置项的内容非常多，更详细的内容大家可以参考官网文档“配置项手册”：Documentation - Apache ECharts，查看各个配置项的具体功能和使用方法。

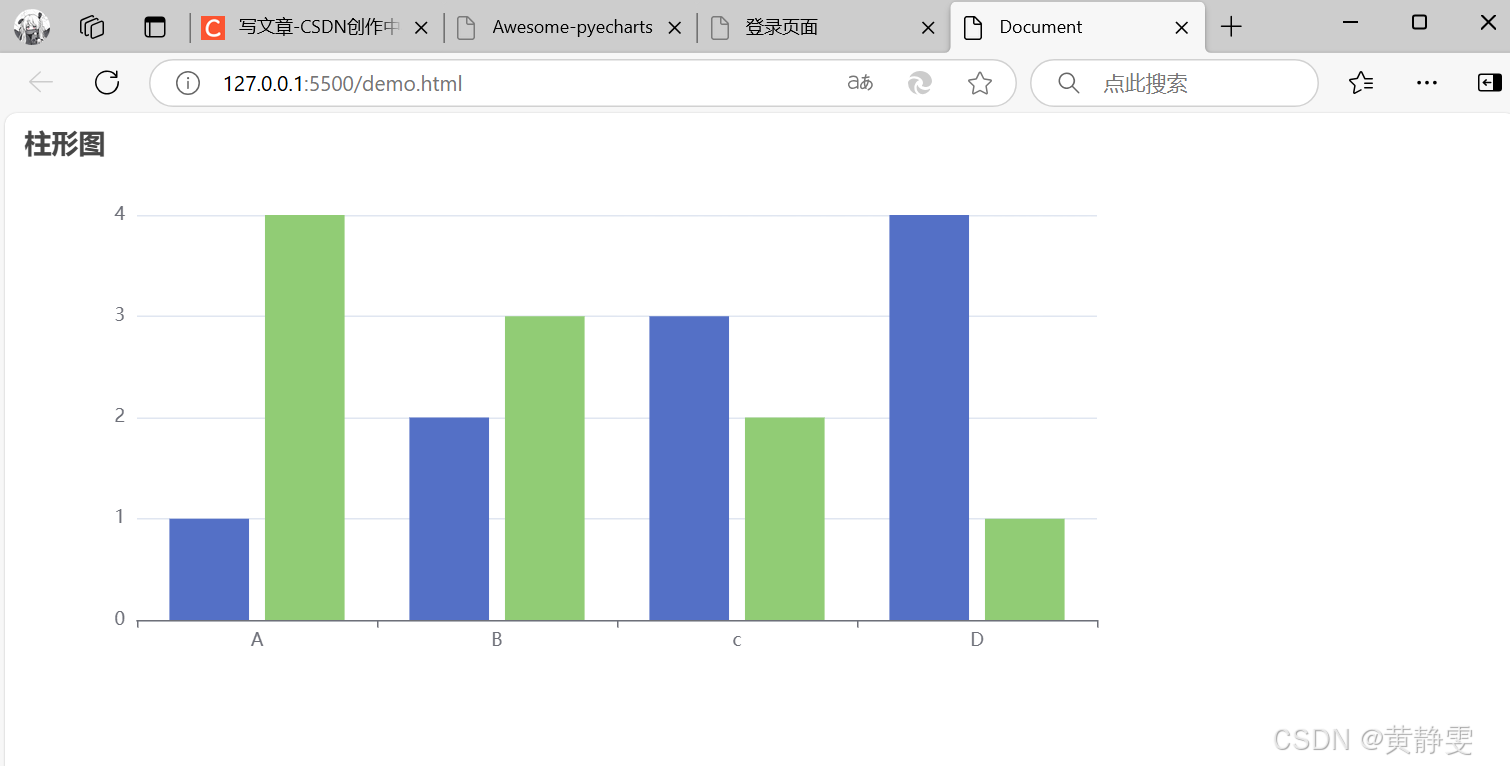

1.9 echarts绘制图形的基本代码结构
以下是一个简单的echarts绘制代码案例：
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>Document</title>
<script script type="text/javascript" src='echarts.min.js'></script>
</head>
<body>
<div id="main" style="width: 800px; height: 400px;"></div>
<script>
//选择DOM非 创建图形对象
var charDom = document.getElementById('main')
var myChart = echarts.init(charDom)
var option={
xAxis:{
type:'category',
data:['A','B','c','D']
},
yAxis:{
type:'value'
},
series:[
{
data:[1,2,3,4],
type:'bar'
},
{
data:[4,3,2,1],
type:'bar'
}
],
title:{
text: '柱形图'
}
}
myChart.setOption(option)
</script>
</body>
</html>
二、实战案例：多维度数据分析图表绘制
（一）案例背景与数据准备
假设我们正在分析一家电商公司的销售数据，我们有以下数据：产品类别（如电子产品、服装、家居用品等）、销售时间（按季度统计）、销售额、销售量以及不同地区的销售分布。我们的目标是通过 Echarts 绘制一系列图表，深入分析销售数据的各个方面，为公司的决策提供数据支持。
1.数据结构示例（这个在js里）
var productCategories = ['电子产品', '服装', '家居用品', '食品', '美妆'];
var quarters = ['第一季度', '第二季度', '第三季度', '第四季度'];
var salesData = {
'电子产品': [120000, 150000, 180000, 200000],
'服装': [90000, 110000, 130000, 140000],
'家居用品': [100000, 120000, 160000, 180000],
'食品': [80000, 100000, 140000, 160000],
'美妆': [60000, 80000, 100000, 120000]
};
var salesVolumeData = {
'电子产品': [1000, 1200, 1500, 1800],
'服装': [800, 1000, 1200, 1300],
'家居用品': [900, 1100, 1400, 1600],
'食品': [700, 900, 1300, 1500],
'美妆': [500, 700, 900, 1100]
};
var regionSalesData = {
'华东地区': 300000,
'华南地区': 250000,
'华北地区': 200000,
'华中地区': 150000,
'西部地区': 100000
};2. 数据含义解释
productCategories数组包含了不同的产品类别。quarters数组表示销售时间的季度划分。salesData对象记录了每个产品类别在各个季度的销售额。salesVolumeData对象则是每个产品类别在相应季度的销售量。regionSalesData对象展示了不同地区的总销售额分布。
（二）绘制柱状图：不同产品类别季度销售额对比
1.代码实现
<!DOCTYPE html>
<html>
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<script src='./js/echarts.min.js'></script>
<script src='./js/数据2.js'></script>
</head>
<body>
<div id='main' style="width:800px;height:400px;"></div>
<script>
// 选择 dom 并创建图形对象
var chartDom = document.getElementById('main');
var myChart = echarts.init(chartDom);
// 配置项
var option = {
title: {
text: '不同产品类别季度销售额对比'
},
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'shadow'
}
},
legend: {
data: productCategories
},
xAxis: {
type: 'category',
data: quarters
},
yAxis: {
type: 'value'
},
series: []
};
// 为每个产品类别添加数据系列
for (var i = 0; i < productCategories.length; i++) {
option.series.push({
name: productCategories[i],
type: 'bar',
data: salesData[productCategories[i]]
});
}
// 配置项作用到图形中
myChart.setOption(option);
</script>
</body>
</html>2.图表解读

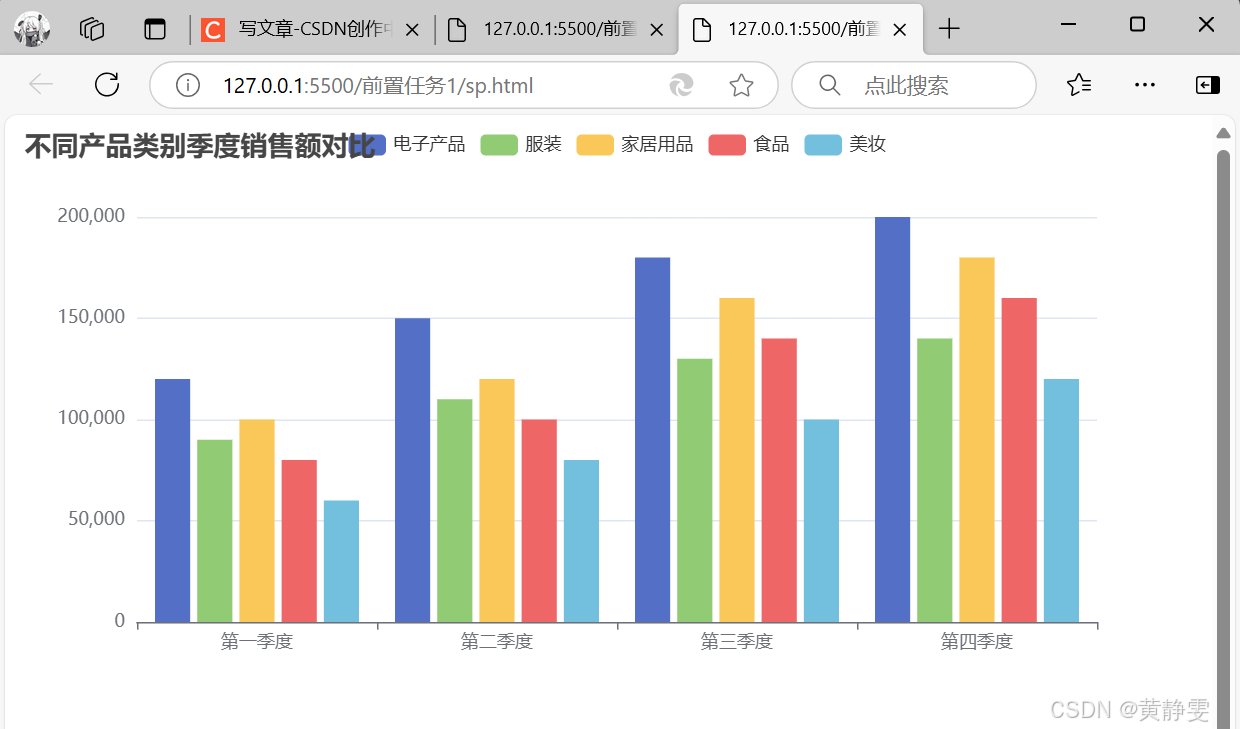

通过这个柱状图，我们可以清晰地看到不同产品类别在每个季度的销售额对比。柱子的高度代表销售额的大小，用户可以直观地比较不同产品在同一季度以及同一产品在不同季度的销售情况。例如，我们可以发现电子产品在第四季度销售额最高，而服装类产品在第二季度和第三季度的销售额相对较为稳定。同时，通过设置 tooltip 和 legend，用户可以方便地获取更详细的信息，如鼠标悬停在柱子上时显示具体的销售额数值，图例则帮助用户快速识别每个柱子所代表的产品类别。

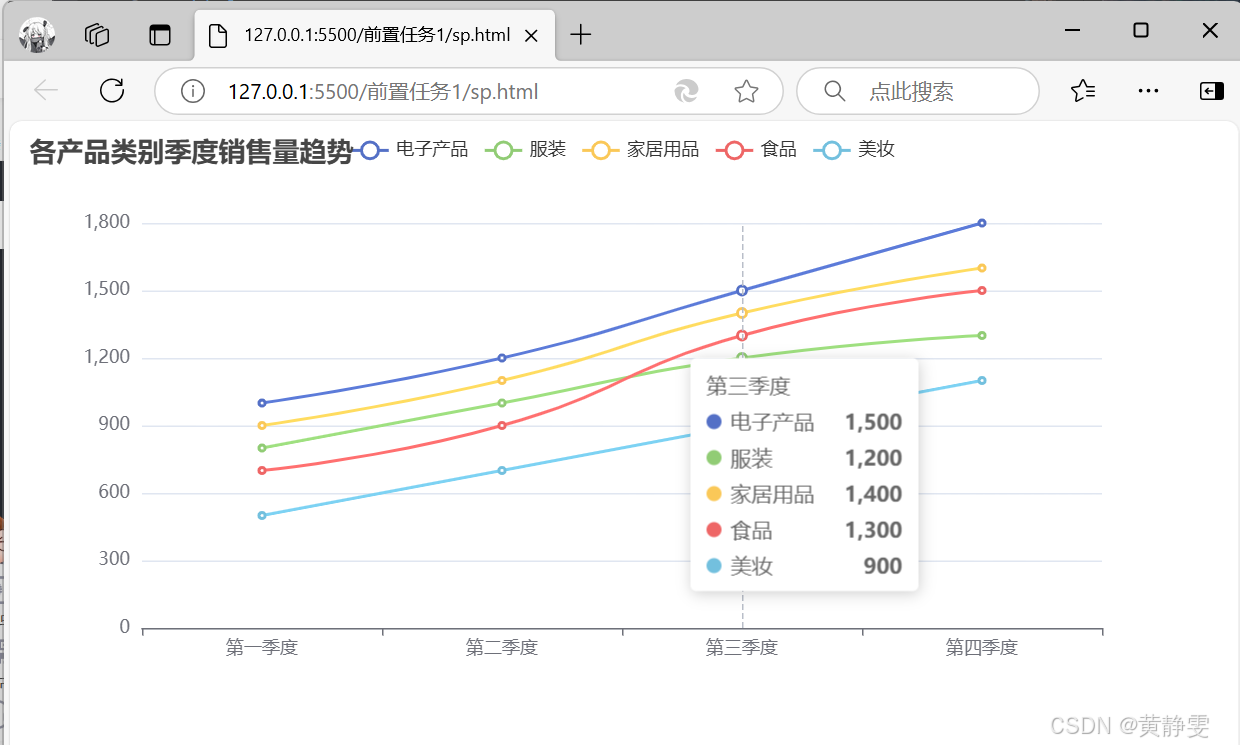

（三）绘制折线图：各产品类别季度销售量趋势
1.代码实现
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<script src='./js/echarts.min.js'></script>
<script src='./js/数据2.js'></script>
</head>
<body>
<div id='main2' style="width:800px;height:400px;"></div>
<script>
var chartDom2 = document.getElementById('main2');
var myChart2 = echarts.init(chartDom2);
var option2 = {
title: {
text: '各产品类别季度销售量趋势'
},
tooltip: {
trigger: 'axis'
},
legend: {
data: productCategories
},
xAxis: {
type: 'category',
data: quarters
},
yAxis: {
type: 'value'
},
series: []
};
for (var i = 0; i < productCategories.length; i++) {
option2.series.push({
name: productCategories[i],
type: 'line',
data: salesVolumeData[productCategories[i]],
smooth: true
});
}
myChart2.setOption(option2);
</script>
</body>
</html>2. 图表解读
折线图展示了各产品类别在四个季度中的销售量变化趋势。通过折线的走向，我们可以观察到产品销售量的上升或下降趋势，帮助我们分析产品的市场需求变化。例如，电子产品的销售量呈现稳步上升的趋势，说明其市场需求在不断增长；而美妆产品的销售量在第三季度有一个明显的增长，可能是由于该季度推出了热门新品或进行了有效的促销活动。设置 smooth: true 使折线更加平滑，让趋势的展示更加直观
（四）绘制饼图：各地区销售额占比分布
1.代码实现
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<script src='./js/echarts.min.js'></script>
<script src='./js/数据2.js'></script>
</head>
</head>
<body>
<div id='main3' style="width:800px;height:400px;"></div>
<script>
var chartDom3 = document.getElementById('main3');
var myChart3 = echarts.init(chartDom3);
var option3 = {
title: {
text: '各地区销售额占比分布'
},
tooltip: {
trigger: 'item'
},
legend: {
orient: 'vertical',
left: 'left'
},
series: [
{
name: '地区销售额占比',
type: 'pie',
radius: '50%',
data: Object.keys(regionSalesData).map(function (key) {
return {
value: regionSalesData[key],
name: key
};
})
}
]
};
myChart3.setOption(option3);
</script>
</body>
</html>2.图表解读

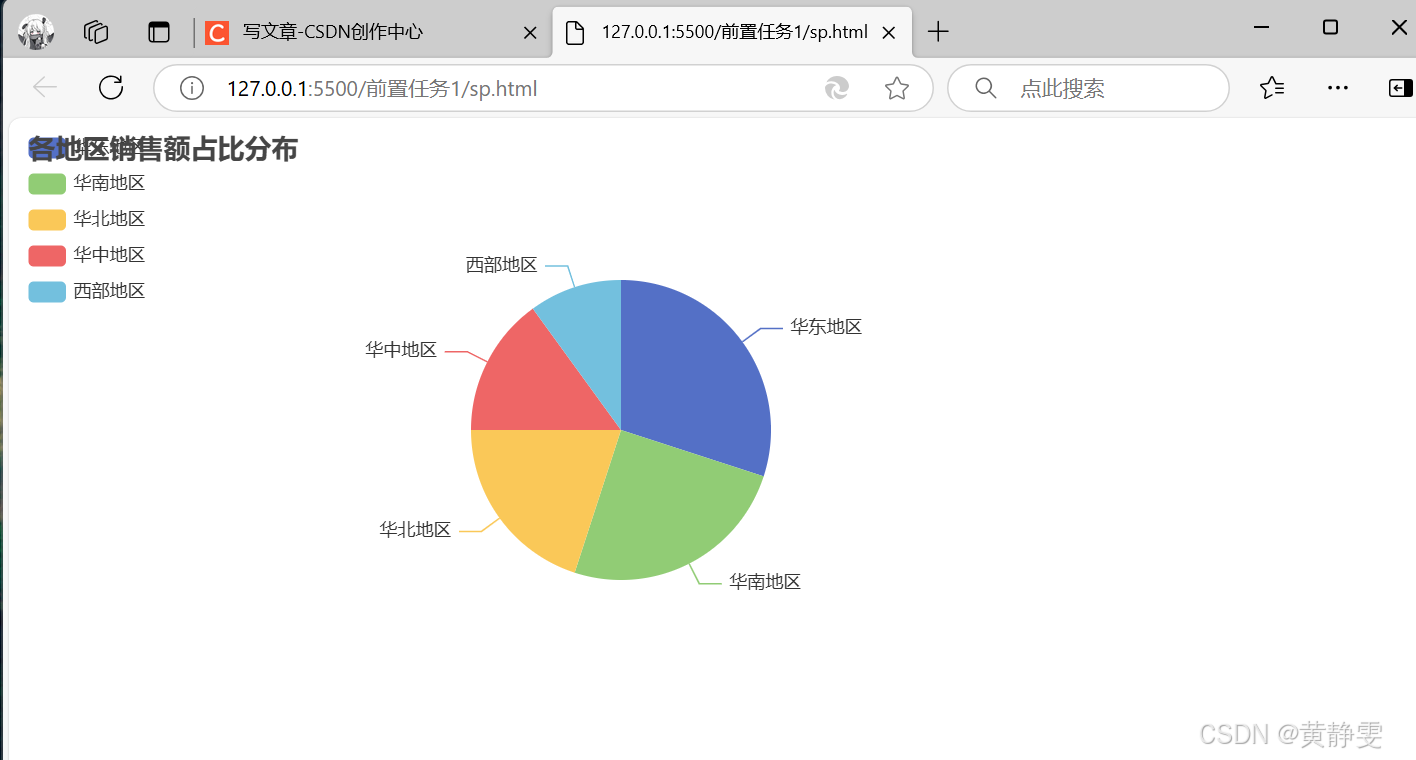

饼图清晰地展示了各地区销售额在总销售额中的占比情况。每个扇形的大小代表了该地区销售额占比的大小，用户可以直观地看出哪个地区的销售额贡献最大，哪个地区相对较小。例如，从饼图中可以看出华东地区的销售额占比最高，是公司的主要销售市场之一，而西部地区的销售额占比较低，可能需要进一步拓展市场或优化营销策略。通过设置 tooltip 和合理布局图例，用户可以方便地获取每个扇形代表的地区名称和具体的销售额占比数值。

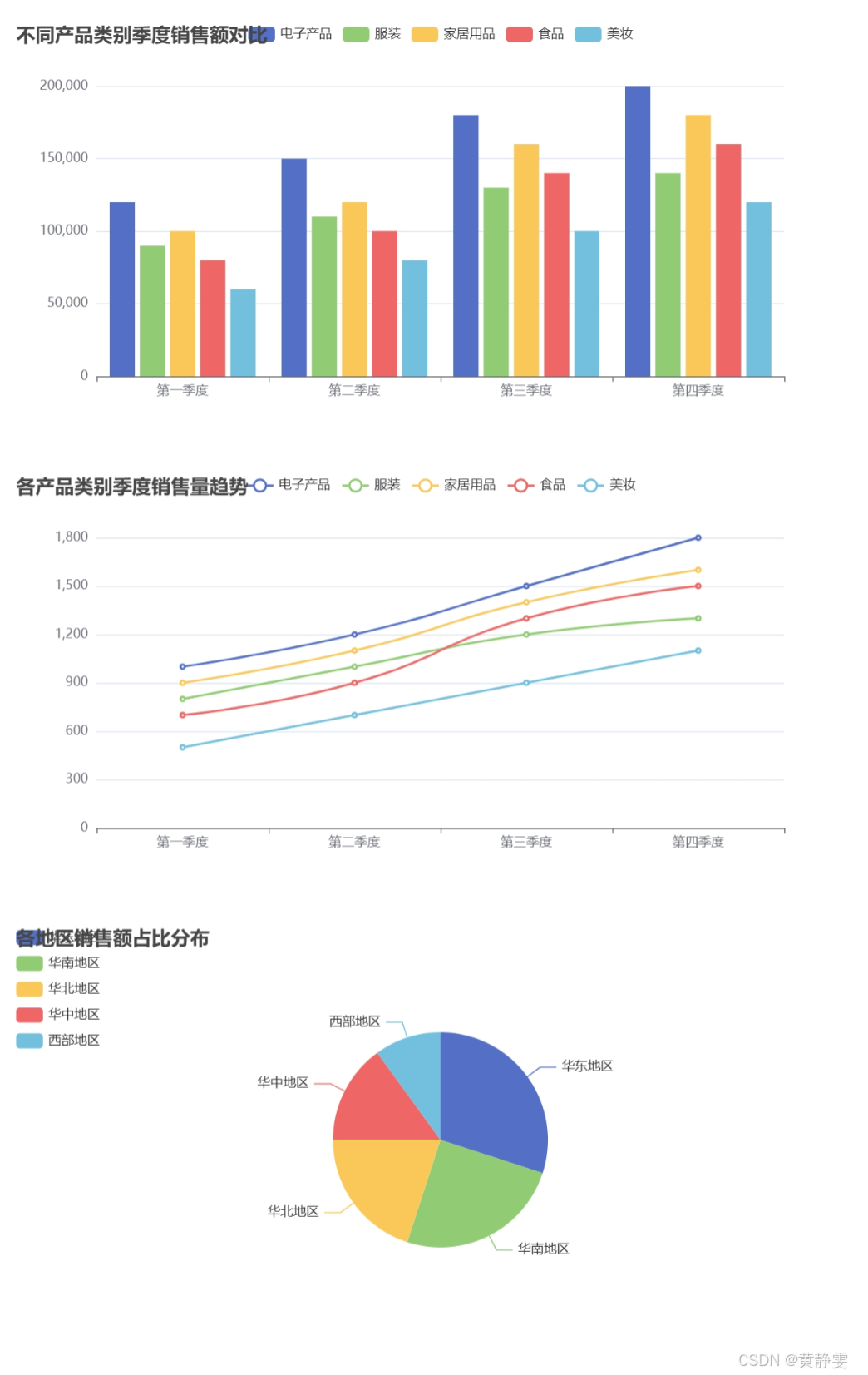

（五）图表组合与布局优化
1.代码整合与容器调整
为了在一个页面中展示上述三个图表，我们可以对代码进行整合，并调整容器的布局。以下是一种基于 HTML 和 CSS 的简单实现方式：
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<!-- 引入Echarts库文件，确保路径正确且文件可访问 -->
<script src='./js/echarts.min.js'></script>
<!-- 引入包含相关数据的js文件，同样确保路径和文件无误 -->
<script src='./js/数据2.js'></script>
<style>
/* 可以在这里添加一些通用的样式，比如图表容器的基本样式等 */
.chart {
width: 800px;
height: 400px;
margin: 20px auto;
}
</style>
</head>
<body>
<!-- 柱状图容器 -->
<div id='main' class="chart"></div>
<!-- 折线图容器 -->
<div id='main2' class="chart"></div>
<!-- 饼图容器 -->
<div id='main3' class="chart"></div>
<script>
// 柱状图配置与绘制
var chartDom = document.getElementById('main');
if (chartDom) {
var myChart = echarts.init(chartDom);
// 配置项
var option = {
title: {
text: '不同产品类别季度销售额对比'
},
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'shadow'
}
},
legend: {
// 确保productCategories有值且格式正确，否则图表显示可能出错，这里添加简单判断
data: productCategories && Array.isArray(productCategories)? productCategories : []
},
xAxis: {
type: 'category',
data: quarters && Array.isArray(quarters)? quarters : []
},
yAxis: {
type: 'value'
},
series: []
};
// 为每个产品类别添加数据系列，先判断productCategories是否存在且为数组
if (productCategories && Array.isArray(productCategories)) {
for (var i = 0; i < productCategories.length; i++) {
option.series.push({
name: productCategories[i],
type: 'bar',
data: salesData[productCategories[i]]
});
}
}
// 将配置项应用到图形中
myChart.setOption(option);
} else {
console.log('无法获取id为main的DOM元素，柱状图无法初始化');
}
// 折线图配置与绘制
var chartDom2 = document.getElementById('main2');
if (chartDom2) {
var myChart2 = echarts.init(chartDom2);
var option2 = {
title: {
text: '各产品类别季度销售量趋势'
},
tooltip: {
trigger: 'axis'
},
legend: {
data: productCategories && Array.isArray(productCategories)? productCategories : []
},
xAxis: {
type: 'category',
data: quarters && Array.isArray(quarters)? quarters : []
},
yAxis: {
type: 'value'
},
series: []
};
if (productCategories && Array.isArray(productCategories)) {
for (var i = 0; i < productCategories.length; i++) {
option2.series.push({
name: productCategories[i],
type: 'line',
data: salesVolumeData[productCategories[i]],
smooth: true
});
}
}
myChart2.setOption(option2);
} else {
console.log('无法获取id为main2的DOM元素，折线图无法初始化');
}
// 饼图配置与绘制
var chartDom3 = document.getElementById('main3');
if (chartDom3) {
var myChart3 = echarts.init(chartDom3);
var option3 = {
title: {
text: '各地区销售额占比分布'
},
tooltip: {
trigger: 'item'
},
legend: {
orient: 'vertical',
left: 'left'
},
series: [
{
name: '地区销售额占比',
type: 'pie',
radius: '50%',
data: []
}
]
};
// 判断regionSalesData是否存在且为对象，来正确设置饼图数据
if (regionSalesData && typeof regionSalesData === 'object') {
option3.series[0].data = Object.keys(regionSalesData).map(function (key) {
return {
value: regionSalesData[key],
name: key
};
});
} else {
console.log('regionSalesData数据格式不正确或未定义，饼图数据设置可能有误');
}
myChart3.setOption(option3);
} else {
console.log('无法获取id为main3的DOM元素，饼图无法初始化');
}
</script>
</body>
</html>
以下是对上述优化后 HTML 代码（包含 Echarts 图表相关配置）的详细解析：
整体结构
这段 HTML 代码构建了一个包含三个不同类型图表（柱状图、折线图、饼图）的页面，通过引入 Echarts 库并利用 JavaScript 来配置和渲染各个图表，展示不同维度的数据信息。
HTML 部分
-
<head>标签内内容- 字符编码设置：
<meta charset="UTF-8">声明了页面使用的字符编码为 UTF-8，确保页面能够正确显示各种字符，避免出现乱码问题。 - 脚本文件引入：
<script src='./js/echarts.min.js'></script>引入了 Echarts 库文件，这是绘制图表的核心依赖，其路径需要确保正确指向实际存放echarts.min.js文件的位置，以便浏览器能加载并使用 Echarts 提供的图表绘制功能。<script src='./js/数据2.js'></script>引入了自定义的 JavaScript 文件，该文件应该包含了用于图表展示的数据，例如productCategories（产品类别数组）、quarters（季度数据数组）、salesData（销售额数据对象）、salesVolumeData（销售量数据对象）、regionSalesData（地区销售额数据对象）等变量的定义和赋值，它们会在后续的图表配置中被使用。 - 样式定义：
在<style>标签内定义了一个名为chart的类样式，width: 800px; height: 400px; margin: 20px auto;分别设置了图表容器的宽度为 800 像素、高度为 400 像素，并通过margin属性让容器在水平方向上居中显示，这样三个图表在页面上会有比较整齐统一的外观布局。
- 字符编码设置：
-
<body>标签内内容
包含三个具有不同id的<div>元素，分别是id='main'、id='main2'和id='main3'，它们作为对应图表（柱状图、折线图、饼图）的容器，并且都应用了chart类样式，从而具备了前面定义的统一的尺寸和布局样式特点。
JavaScript 部分（图表相关配置与绘制）
-
柱状图配置与绘制（对应
id为main的<div>）- 获取 DOM 元素：
var chartDom = document.getElementById('main');通过document.getElementById方法获取页面上id为main的<div>元素，后续将在此元素内绘制柱状图。如果获取失败（比如元素不存在或者id写错等情况），chartDom将为null，代码中通过后续的if判断来处理这种情况并在控制台输出相应提示信息。 - 初始化图表对象：
在if (chartDom)条件判断内，var myChart = echarts.init(chartDom);使用获取到的DOM元素初始化一个 Echarts 图表实例对象myChart，它将用于配置和展示柱状图。 - 配置项设置：
定义了一个名为option的对象，它包含了柱状图的各项配置信息。- 标题配置：
title: { text: '不同产品类别季度销售额对比' }设置了柱状图的标题文本内容，清晰表明图表所展示的数据主题。 - 提示框配置：
tooltip: { trigger: 'axis', axisPointer: { type: 'shadow' } }表示当鼠标悬停在图表的坐标轴（axis）上时触发提示框显示，并且提示框的指针样式为shadow（阴影样式），方便用户查看具体数据信息。 - 图例配置：
legend: { data: productCategories && Array.isArray(productCategories)? productCategories : [] }这里设置图例的数据来源为productCategories数组，但添加了一个条件判断，只有当productCategories存在且是数组类型时才使用它，否则将其设置为空数组，避免因数据问题导致图例显示出错。图例用于展示不同数据系列对应的标识，方便区分不同产品类别。 - 坐标轴配置：
xAxis: { type: 'category', data: quarters && Array.isArray(quarters)? quarters : [] }配置x轴为类目轴（category），其数据来源于quarters数组，同样进行了数据存在性和类型的判断，确保数据正确设置，类目轴通常用于展示离散的数据类别，比如季度名称等。yAxis: { type: 'value' }将y轴设置为数值轴，用于展示销售额等数值型数据。 - 数据系列配置：
series: []先初始化一个空数组用于存放柱状图的数据系列，然后通过循环添加每个产品类别的数据系列。在循环中：for (var i = 0; i < productCategories.length; i++) {... }遍历productCategories数组（前提是它存在且为数组），针对每个产品类别创建一个包含name（产品类别名称）、type（图表类型为bar，表示柱状图）、data（对应产品类别的销售额数据，从salesData对象中根据产品类别获取）的对象，并添加到option.series数组中，这样就完成了柱状图各个数据系列的配置，每个系列对应一个产品类别及其销售额数据。
- 标题配置：
- 应用配置项到图表：
myChart.setOption(option);将前面设置好的option配置项应用到myChart实例所代表的柱状图上，使图表按照配置进行渲染展示。
- 获取 DOM 元素：
-
折线图配置与绘制（对应
id为main2的<div>）
其整体配置和绘制逻辑与柱状图类似，只是在具体的配置项细节上有差异，用于展示各产品类别季度销售量趋势。- 同样先获取
id为main2的<div>元素，判断获取成功后初始化折线图的Echarts实例对象myChart2。 - 配置项方面：
- 标题：
title: { text: '各产品类别季度销售量趋势' }设置了符合折线图数据主题的标题。 - 提示框：
tooltip: { trigger: 'axis' }表示鼠标悬停在坐标轴上触发提示框，显示对应的数据信息。 - 图例：
与柱状图类似，根据productCategories的情况正确设置图例数据，确保其显示正常。 - 坐标轴：
xAxis和yAxis的配置与柱状图基本一致，x轴为类目轴展示季度等类别数据，y轴为数值轴展示销售量数值数据。 - 数据系列：
在循环添加数据系列时，type设置为line（表示折线图），并且添加了smooth: true属性让折线更平滑，数据来源于salesVolumeData对象，通过产品类别获取对应的销售量数据，构建每个产品类别的折线图数据系列，最后将配置项应用到myChart2实例对应的折线图上进行展示。
- 标题：
- 同样先获取
-
饼图配置与绘制（对应
id为main3的<div>）- 获取 DOM 元素并初始化图表实例：
获取id为main3的<div>元素，成功获取后初始化Echarts饼图实例对象myChart3。 - 配置项设置：
- 标题：
title: { text: '各地区销售额占比分布' }明确了饼图展示的是各地区销售额占比相关的数据主题。 - 提示框：
tooltip: { trigger: 'item' }表示鼠标悬停在饼图的每个扇形（数据项）上时触发提示框，显示对应地区销售额占比等详细信息。 - 图例：
legend: { orient: 'vertical', left: 'left' }设置图例为垂直排列，并位于图表的左侧，方便查看各地区对应的标识。 - 数据系列：
series: [ { name: '地区销售额占比', type: 'pie', radius: '50%', data: [] } ]定义了一个饼图的数据系列，名称为地区销售额占比，类型为pie（饼图），设置了半径为50%，初始数据为空数组。然后通过判断regionSalesData的情况（是否存在且为对象），使用Object.keys(regionSalesData).map方法将地区数据转换为符合饼图数据格式要求（包含value和name属性的对象数组，分别表示销售额数值和地区名称），填充到data数组中，完成饼图数据的配置，最后将配置项应用到myChart3实例对应的饼图上进行展示。
- 标题：
- 获取 DOM 元素并初始化图表实例：
通过以上步骤，整个 HTML 页面实现了利用 Echarts 库绘制三个不同类型图表的功能，每个图表展示了不同维度的数据关系，帮助用户直观地了解产品销售相关的数据情况。不过，这一切都依赖于外部 js 文件中数据的正确准备和提供，如果数据存在问题（如格式不对、未定义等），图表可能无法正确展示或者展示出不符合预期的效果，需要根据控制台的错误提示进一步排查和解决。
2.图表间的关联与协同分析
2.1 将多个图表组合在一起，不仅可以从不同维度展示数据，还可以帮助我们发现数据之间的关联和潜在信息。例如，通过对比柱状图和折线图，我们可以分析销售额和销售量之间的关系，判断产品的价格策略是否合理。如果某个产品的销售额增长速度远高于销售量增长速度，可能意味着该产品的价格有所提高或者市场对其附加值的认可度较高；反之，如果销售额增长缓慢而销售量增长较快，可能需要考虑调整价格策略以提高利润空间。
2.2 结合饼图和柱状图，我们可以了解不同地区对不同产品类别的销售偏好，为市场定位和产品推广提供依据。比如，从饼图中发现华东地区销售额占比较高，再通过柱状图查看华东地区各类产品的销售情况，若电子产品在华东地区销售额突出，那么公司可以在华东地区加大电子产品的推广力度，优化产品供应和营销策略，进一步提高市场份额。
2.3 在实际应用中，我们可以根据分析需求，进一步添加交互功能，如点击图表元素进行联动。例如，点击柱状图中的某个产品类别柱子，折线图和饼图可以相应地突出显示该产品类别的数据，或者在其他图表中展示与该产品类别相关的更详细信息，如该产品在各地区的销售分布情况。这种交互方式能够使用户更加深入地探索数据，发现隐藏在数据背后的规律和趋势，为决策提供更全面、准确的支持。
此外，我们还可以考虑添加一些辅助元素，如注释、数据标签的动态显示等，增强图表的可读性和信息传达效果。例如，在柱状图上添加数据标签，显示每个柱子的具体数值；在饼图旁边添加注释，说明各个地区的销售特点或优势产品等。通过这些优化措施，我们可以打造一个更加专业、高效的数据可视化页面，帮助用户更好地理解和利用数据。
八、echarts 配置项实战
echarts 作为一款强大的可视化库，为我们提供了丰富多样的图形展示能力。通过之前的学习，我们已经对 echarts 有了初步的认识，并且了解了其配置项的概念。在本次任务中，我们将深入探索 echarts 的配置项，通过实际操作绘制一个简单的柱状图，并逐步对其进行各种配置，让我们能够更加熟练地运用 echarts 来实现个性化的数据可视化需求。
(1)任务准备
在开始任务之前，我们再次强调快速上手学习 echarts 配置项的重要方法。
1.首先，当我们对配置项的名字有所了解，但不清楚其具体含义和功能，或者想要深入了解配置项中每个参数的详细用法时，官网提供的 “配置项手册”（Documentation - Apache ECharts）将是我们的得力助手。在手册中，我们可以找到每个配置项的详细解释、参数说明以及示例代码，这有助于我们准确地运用配置项来实现我们期望的图形效果。
2.如果是只知道要实现某种功能，但不知道具体用哪一个配置项，代码怎么写，那么可以参考官网示例Examples - Apache ECharts中的代码示例来找到一些特定的配置项的使用方法。在众多的示例中，我们可以找到与我们需求相似的图形案例，仔细研究其代码结构和配置项的使用方式，然后仿照示例的代码格式来编写自己的代码。同时，借助大语言模型的强大功能，我们可以在遇到问题或疑惑时，快速获取相关的解释、思路和代码片段，进一步提高我们的学习效率和问题解决能力。
例如，需要找到title配置项实现标题配置的相关代码，你可以：
1.先找相关示例
2.仿照示例的代码格式来编写自己的代码
(2)任务实践
（一）完成代码案例
我们首先从基础代码案例开始。代码如下：
<!DOCTYPE html>
<html>
<head>
<meta charset="UTF-8">
<script src='../js/echarts.min.js'></script>
</head>
<body>
<div id='main' style="width:800px;height:400px;"></div>
<script>
// 选择 dom 并创建图形对象
var chartDom = document.getElementById('main');
var myChart = echarts.init(chartDom);
// 配置项
var option = {
xAxis: {
type: 'category',
data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
},
yAxis: {
type: 'value'
},
series: [
{
data: [120, 200, 150, 80, 70, 110, 130],
type: 'bar'
}
]
};
// 配置项作用到图形中
myChart.setOption(option);
</script>
</body>
</html>运行这段代码后，我们在网页上得到了一个简单的柱状图，x 轴显示了一周的英文缩写，y 轴展示了对应的数值，柱子直观地反映了每天的数据大小。这是我们后续配置的基础，通过这个案例，我们对 echarts 的基本结构和绘图流程有了更清晰的认识。
（二）修改 x 轴刻度标签为中文
接下来，我们根据任务要求，通过修改 xAxis.data 配置项将 x 轴刻度标签中的英文名改为中文。我们找到 xAxis 配置部分，将其中的 data 数组中的英文改为 “周一、周二、周三、周四、周五、周六、周日”。修改后的代码如下：
xAxis: {
type: 'category',
data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日']
}保存并刷新网页后，我们可以看到 x 轴的刻度标签已经成功显示为中文，图形更加符合我们的阅读习惯，这一步让我们了解到如何轻松地调整坐标轴标签的显示内容，使其更具可读性。
（三）设置图形标题
为了使图形更加完整和具有表意性，我们使用 title 配置项来设置标题。在 option 配置对象中添加以下代码：
title: {
text: '图形标题 xxx'
}再次刷新网页，我们惊喜地发现图形上方出现了我们设置的标题 “图形标题 xxx”。这个简单的操作让我们的图形瞬间有了主题，能够更清晰地传达图表所展示的数据信息，在实际应用中，一个准确且吸引人的标题对于图形的解读和理解至关重要。
（四）添加数字标签
为了让读者更直观地看到每个柱子所代表的具体数值，我们利用 series.label 配置项来设置数字标签。在 series 数组中的对象里添加以下配置：
label: {
show: true
}修改后，每个柱子上都显示了对应的数值标签。这一步骤不仅增加了图形的信息量，还让数据的展示更加直接明了，读者无需查看坐标轴刻度就能快速获取每个数据点的具体值，大大提高了数据可视化的效果。
（五）设置提示框
为了给用户提供更丰富的交互体验，我们通过 tooltip 配置项来设置提示框。当鼠标悬停在柱子上时，会弹出一个提示框，显示更多关于该柱子的数据信息。在 option 配置对象中添加以下代码：
tooltip: {
trigger: 'axis'
}保存并刷新页面后，当我们将鼠标移到柱子上时，会出现一个提示框，显示该柱子对应的类别（周一至周日）和数值。这种交互效果能够帮助用户更深入地探索数据，了解每个数据点的详细信息，在实际的数据展示和分析场景中非常实用。
（六）修改柱形图颜色
为了使图形更加美观和个性化，我们查阅相关资料，对柱形图的颜色进行修改。在 series 数组中的对象里添加以下配置：
itemStyle: {
color: 'your_color' // 将 'your_color' 替换为你想要的颜色值，例如'red'、'#00FF00' 等
}或者，如果我们想要为每个柱子设置不同的颜色，可以使用 color 数组来指定多个颜色值，例如：
itemStyle: {
color: ['red', 'blue', 'green', 'orange', 'purple', 'yellow', 'pink']
}根据我们的需求调整颜色后，图形的视觉效果得到了显著提升，不同的颜色可以突出不同的数据特点或分类，使图形更加生动和吸引人。
（七）绘制 y 轴平均值标记线
最后，我们要在 y 轴上各个数值的平均值的位置画出一条水平标记线，颜色为绿色。首先，我们需要计算出 y 轴数据的平均值，然后使用 markLine 配置项来绘制标记线。以下是实现的代码：
// 计算平均值
var data = [120, 200, 150, 80, 70, 110, 130];
var sum = data.reduce((acc, val) => acc + val, 0);
var average = sum / data.length;
// 添加 markLine 配置
yAxis: {
type: 'value',
axisLabel: {
formatter: '{value}'
},
splitLine: {
show: false
},
markLine: {
lineStyle: {
color: 'green'
},
data: [
{
type: 'average',
name: '平均值'
}
]
}
}完成上述修改后，刷新网页，我们可以看到在 y 轴平均值的位置出现了一条绿色的水平标记线。这条标记线为我们提供了一个重要的参考基准，有助于我们更直观地比较每个数据点与平均值的关系，从而更好地理解数据的分布情况。
（八）复杂图表案例：多系列柱状图与折线图组合
在实际的数据可视化中，我们常常需要展示多种数据之间的关系，这时组合图表就发挥了重要作用。下面我们将创建一个更复杂的 echarts 图表，将柱状图和折线图组合在一起，展示某公司不同产品在多个季度的销售额以及平均利润率的变化趋势。
1.数据准备
假设我们有以下数据：
var productData = ['产品 A', '产品 B', '产品 C', '产品 D'];
var quarterData = ['第一季度', '第二季度', '第三季度', '第四季度'];
// 销售额数据
var salesData = [
[120, 150, 180, 200],
[90, 110, 130, 140],
[100, 120, 160, 180],
[80, 100, 140, 160]
];
// 平均利润率数据
var profitData = [0.2, 0.25, 0.3, 0.28, 0.18, 0.22, 0.26, 0.24, 0.15, 0.18, 0.25, 0.22];2.图表配置
根据数据，我们来配置 echarts 图表。首先，初始化图表对象并设置容器大小：
var chartDom = document.getElementById('main');
var myChart = echarts.init(chartDom);
myChart.resize({ width: 800, height: 600 });然后，配置图表的标题、提示框和坐标轴：
var option = {
title: {
text: '公司产品销售与利润分析'
},
tooltip: {
trigger: 'axis',
axisPointer: {
type: 'cross'
}
},
legend: {
data: ['销售额', '平均利润率']
},
xAxis: {
type: 'category',
data: quarterData
},
yAxis: [
{
type: 'value',
name: '销售额（万元）',
axisLabel: {
formatter: '{value}'
}
},
{
type: 'value',
name: '利润率',
axisLabel: {
formatter: '{value}%'
},
max: 0.4
}
]
};接着，配置柱状图系列：
option.series = [
{
name: '销售额',
type: 'bar',
data: salesData,
barWidth: '30%',
label: {
show: true,
position: 'top'
}
}
];最后，配置折线图系列：
option.series.push({
name: '平均利润率',
type: 'line',
yAxisIndex: 1,
data: profitData.map(item => item * 100),
markPoint: {
data: [
{ type: 'max', name: '最大值' },
{ type: 'min', name: '最小值' }
]
},
markLine: {
data: [
{ type: 'average', name: '平均值' }
]
}
});3.图表渲染
将配置项应用到图表中并渲染：
myChart.setOption(option);4.图表解读
这个组合图表清晰地展示了不同产品在各个季度的销售额情况，通过柱状图的高度对比，我们可以直观地看出每个季度哪种产品的销售额最高。同时，折线图展示了平均利润率的变化趋势，以及在不同季度的最大值、最小值和平均值。通过标记点和标记线，我们可以更快速地获取关键信息。例如，我们可以看到产品 A 在第四季度销售额最高，而平均利润率在第二季度达到最大值。这种组合图表能够帮助企业管理者更全面地了解产品的销售和盈利情况，从而做出更明智的决策。
(3)实战经验：echarts 图表在实际项目中的应用技巧
在数据可视化领域，echarts 以其丰富的图表类型、强大的交互能力和高度的可定制性，成为了众多开发者的首选工具。在参与多个实际项目的过程中，我积累了一些使用 echarts 图表的宝贵经验和实用技巧，在此与大家分享。
(一)、明确需求与数据准备
- 深入理解业务需求
在开始使用 echarts 绘制图表之前，务必与项目相关方进行充分沟通，深入了解他们希望从数据中获取的信息以及图表需要传达的核心观点。例如，在一个电商项目中，运营团队可能需要通过图表分析不同产品类别在不同时间段的销售趋势，以制定营销策略；而财务团队可能更关注销售额与成本之间的关系，以评估公司的盈利能力。只有明确了这些需求，我们才能选择最合适的图表类型和配置项，确保图表能够准确地反映数据的关键特征，为决策提供有力支持。 - 数据清洗与预处理
数据的质量直接影响图表的准确性和可读性。在实际项目中，我们常常会遇到数据缺失、异常值或格式不统一等问题。因此，在将数据传递给 echarts 之前，需要对其进行清洗和预处理。例如，使用数据处理工具（如 Python 中的 Pandas 库）来处理缺失值，可以选择删除包含缺失值的行或列，或者使用合适的插值方法进行填充；对于异常值，可以通过统计分析方法（如计算均值和标准差）来识别并进行修正或单独处理。此外，还需要确保数据的格式符合 echarts 的要求，例如将日期数据转换为正确的格式，以便在坐标轴上正确显示。
(二)、选择合适的图表类型
- 根据数据特点选择
echarts 提供了多种图表类型，每种类型都适用于不同的数据场景。例如，柱状图适用于比较不同类别之间的数据大小，折线图适合展示数据随时间或其他连续变量的变化趋势，饼图用于呈现各部分数据在总体中所占的比例关系，散点图可以揭示两个变量之间的相关性，等等。在选择图表类型时，要仔细分析数据的性质和关系，选择最能直观表达数据信息的图表。例如，当我们要展示某公司不同部门的员工数量占比时，饼图是一个很好的选择；而如果要分析公司过去一年的销售额变化趋势，折线图则更为合适。 - 考虑用户体验与可读性
除了数据特点，还需要考虑用户的阅读习惯和图表的可读性。避免使用过于复杂或容易引起误解的图表类型，确保用户能够轻松理解图表所传达的信息。例如，在展示层次结构数据时，可能会想到使用树形图，但如果数据层级过多，树形图可能会变得过于复杂，导致用户难以理清数据关系。此时，可以考虑使用其他更简洁的图表类型，如旭日图或分组柱状图，并结合适当的交互功能（如折叠 / 展开节点、钻取等）来帮助用户更好地探索数据。
(三)、优化图表配置项
- 标题与坐标轴标签
- 标题简洁明了：图表标题应准确概括图表的主题，简洁易懂，避免使用过于冗长或晦涩的文字。同时，可以根据需要在标题中添加一些关键信息，如时间范围、数据来源等，以便用户更好地理解图表的背景。
- 坐标轴标签合理设置：坐标轴标签要清晰地描述坐标轴所代表的变量，使用合适的单位和格式。如果标签文字过长，可以考虑采用旋转或换行的方式进行显示，以避免标签之间相互重叠，影响可读性。此外，还可以根据数据的范围和特点，合理设置坐标轴的刻度间隔，使数据在坐标轴上的分布更加均匀，易于观察。
- 颜色与主题定制
- 颜色搭配协调：颜色在数据可视化中起着重要的作用，它可以帮助用户区分不同的数据系列或数据类别。选择颜色时，要注意颜色之间的对比度和协调性，避免使用过于刺眼或相近的颜色，以免影响用户对数据的识别。echarts 提供了多种内置的颜色主题可供选择，也可以根据项目的风格和需求自定义颜色。例如，在一个科技感较强的项目中，可以使用冷色调（如蓝色、绿色）来表示数据；而在一个活力四射的营销项目中，可能更适合使用暖色调（如红色、橙色）。
- 主题一致性：如果项目中需要使用多个图表，保持图表主题的一致性非常重要。这包括颜色方案、字体样式、图表边框等方面的统一。通过定义一个全局的主题配置，可以确保所有图表在视觉上具有连贯性，提升用户体验和项目的整体专业性。
- 数据标签与提示框
- 合理显示数据标签：数据标签可以直接在图表上显示数据的值，方便用户快速获取数据信息。然而，过多或不合理的标签显示可能会导致图表混乱。根据图表的类型和数据密度，选择合适的位置和方式来显示数据标签。例如，在柱状图中，可以将标签显示在柱子上方或内部；对于折线图，可以在数据点附近显示标签，或者只在关键数据点上显示标签。同时，可以通过调整标签的字体大小、颜色和透明度等属性，使其与图表整体风格相协调，不影响数据的可视化效果。
- 优化提示框内容：提示框在用户交互过程中提供了更详细的数据信息。除了默认显示的数据值外，可以根据需要添加其他相关信息，如数据系列名称、数据点的具体含义、数据的计算方式等。通过定制提示框的格式和内容，可以为用户提供更丰富、更有价值的信息，帮助他们更好地理解数据。此外，还可以设置提示框的触发方式（如鼠标悬停、点击等）和显示延迟时间，以提供更加流畅的交互体验。
- 图表尺寸与布局
- 适应容器大小：在实际项目中，图表通常需要嵌入到网页或应用程序的特定容器中。确保图表能够自适应容器的大小变化，无论是在桌面端还是移动端，都能保持良好的显示效果。可以使用 echarts 的自适应布局功能，或者根据容器的尺寸动态计算图表的大小和位置，避免出现图表变形或溢出容器的情况。
- 合理布局多图表：当页面中需要展示多个图表时，要合理安排它们的布局，使整个页面看起来整洁、美观且易于阅读。可以考虑使用网格系统或布局组件来划分页面空间，将相关的图表组合在一起，并留出适当的间距。同时，注意图表之间的对齐方式和比例关系，确保视觉上的平衡。此外，还可以为图表添加一些注释或说明文字，帮助用户更好地理解图表之间的关系和整体数据的含义。
(四)、交互功能的运用
- 缩放与平移
对于数据量较大或时间跨度较长的图表，添加缩放和平移功能可以让用户更方便地查看数据的细节和整体趋势。例如，在折线图或柱状图中，用户可以通过鼠标滚轮缩放图表，或者使用鼠标拖动来平移图表，聚焦于感兴趣的数据区域。这一交互功能在分析股票价格走势、历史气象数据等场景中非常实用。 - 数据筛选与切换
提供数据筛选和切换功能可以让用户根据自己的需求灵活地查看不同的数据子集或数据维度。例如，在一个多系列柱状图中，可以添加一个下拉菜单，让用户选择显示特定的产品类别或时间段的数据；或者通过按钮点击实现数据系列的切换，对比不同数据系列之间的差异。这种交互方式可以帮助用户更深入地探索数据，发现数据中的隐藏信息。 - 提示框与详情展示
如前所述，提示框是一种重要的交互元素。在提示框中，可以进一步提供数据的详细信息，如数据的计算过程、相关的统计指标等。此外，还可以通过点击提示框或图表元素，弹出一个模态框或新页面，展示更详细的数据详情和相关分析内容。例如，在一个地图图表中，点击某个地区可以弹出一个窗口，显示该地区的详细数据统计、历史变化趋势以及相关的政策信息等，为用户提供全面深入的数据洞察。
(五)、性能优化
- 数据量较大时的处理
在处理大数据集时，echarts 的性能可能会受到影响，导致图表渲染缓慢或卡顿。为了解决这个问题，可以采取一些数据处理和优化策略。例如，对数据进行抽样或聚合处理，减少数据点的数量，同时保持数据的主要特征和趋势。另外，可以使用数据缓存技术，避免重复加载和处理数据。在服务器端对数据进行预处理和缓存，当用户请求图表时，直接从缓存中获取数据，提高响应速度。 - 图表懒加载
如果页面中包含多个图表，一次性加载所有图表可能会导致页面加载速度变慢。采用图表懒加载技术，只在用户滚动到图表所在位置时才加载图表，可以有效提升页面的初始加载性能。可以结合 JavaScript 的监听事件，当页面滚动到特定区域时，动态创建和初始化 echarts 图表。同时，为了提供更好的用户体验，可以在图表加载前显示一个占位符或加载动画，让用户知道图表正在加载中。
(六)、测试与优化
- 多浏览器兼容性测试
不同的浏览器对 HTML5 和 JavaScript 的支持程度可能存在差异，这可能会导致 echarts 图表在某些浏览器中显示异常或出现兼容性问题。因此，在项目上线前，务必在主流浏览器（如 Chrome、Firefox、Safari、Edge 等）上进行全面的兼容性测试。检查图表的显示效果、交互功能是否正常，以及是否存在 JavaScript 错误或样式问题。如果发现兼容性问题，及时查找原因并进行修复，可以通过调整 CSS 样式、使用浏览器前缀或针对特定浏览器编写兼容性代码等方式来解决。 - 用户反馈与持续优化
用户是图表的最终使用者，他们的反馈对于优化图表至关重要。在项目上线后，积极收集用户的意见和建议，了解他们在使用图表过程中遇到的问题和困惑。根据用户反馈，对图表进行持续优化，改进图表的设计、功能和交互体验。例如，如果用户反映图表难以理解或操作不便，可以对图表的布局、颜色、标签等进行调整，或者增加更多的交互提示和帮助信息。通过不断地迭代优化，提升图表的质量和实用性，满足用户的需求。
总之，在实际项目中使用 echarts 图表需要综合考虑多个方面的因素，从需求分析、数据准备、图表选择到配置优化、交互设计和性能优化，每个环节都至关重要。只有不断积累经验，灵活运用各种技巧，才能创建出高质量、富有表现力的数据可视化作品，为项目的成功提供有力支持。希望以上分享的经验和技巧能够对大家在使用 echarts 进行数据可视化开发时有所帮助。
扫一扫
807
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
