【Altium Designer 24】安装 | 破解 | 创建工程

Altium Designer 24安装

安装包获取

通过网盘分享的文件：Altium Designer PCB设计软件合集
链接: https://pan.baidu.com/s/1wSF02aAz_SPvhuDPget0jA?pwd=ukxj 提取码: ukxj

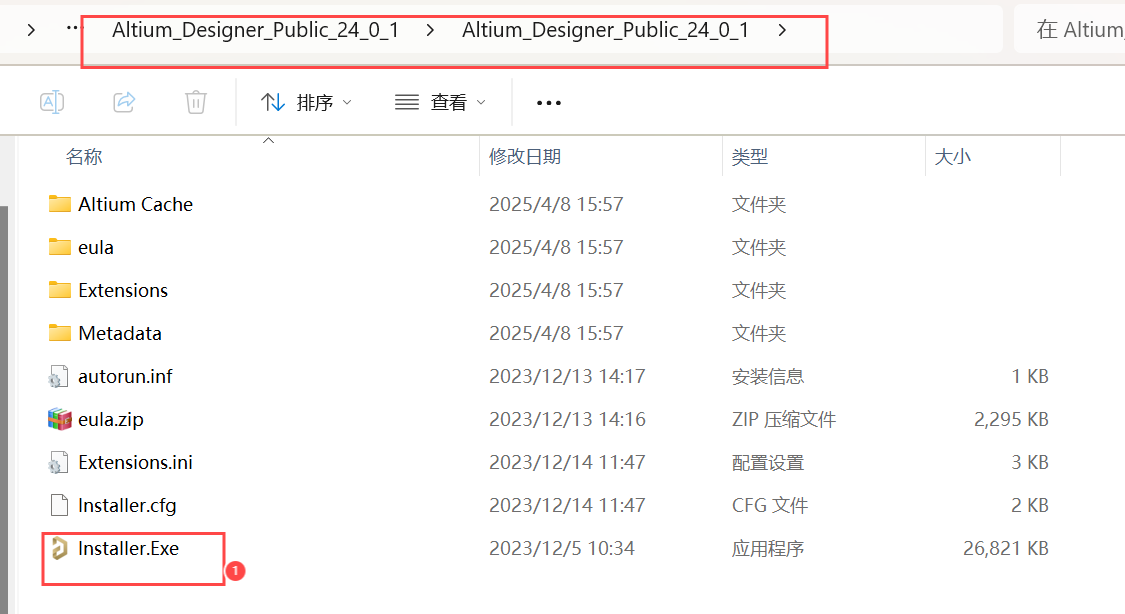

打开压缩文件，找到安装程序，右击以管理员身份运行

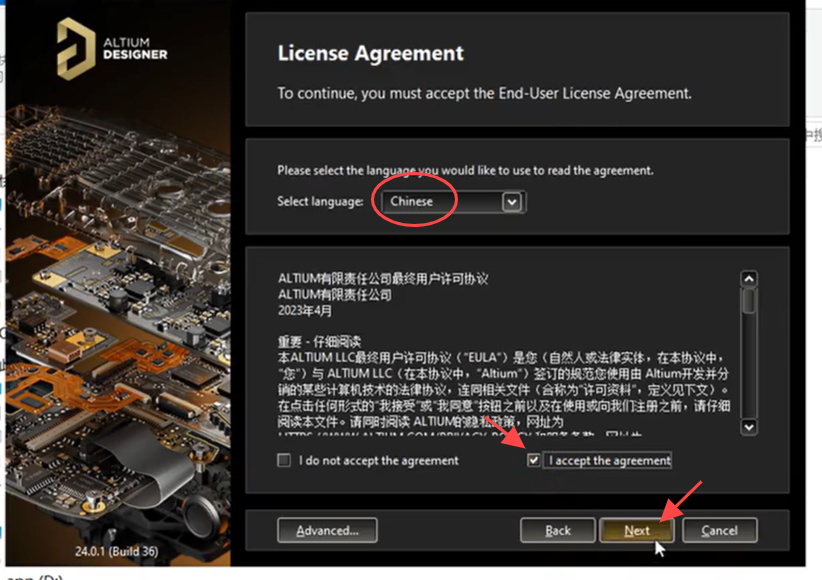

选择中文

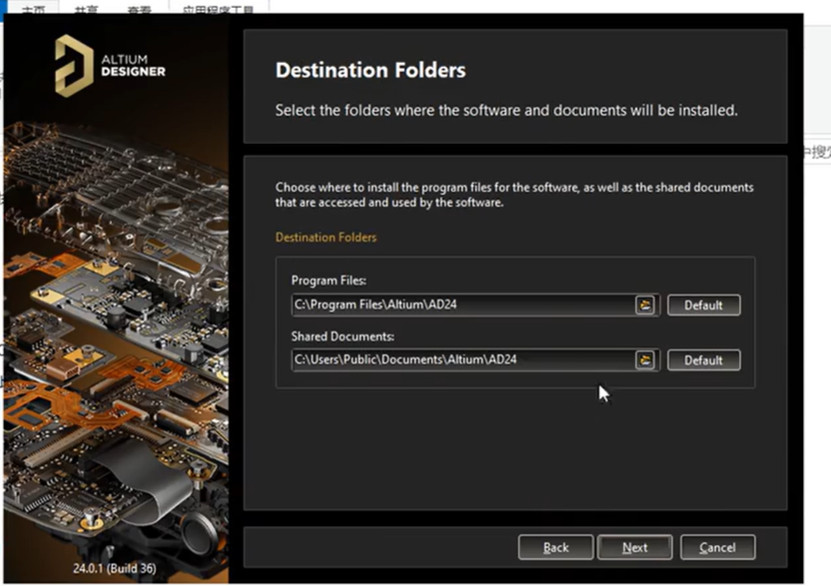

下面是安装路径和缓存路径，可以在自己喜欢的地方新建个文件夹（不推荐C盘），然后文件夹里面再新建两个文件夹，一个是安装路径一个是缓存路径。 然后在下面选择你新建文件夹对应位置。选好了就Next，下一步

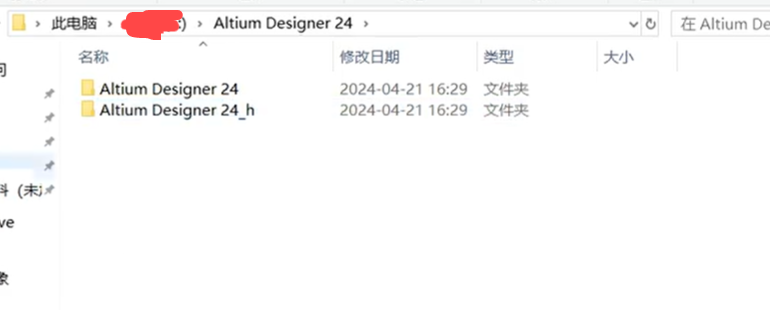

比如新建文件夹：

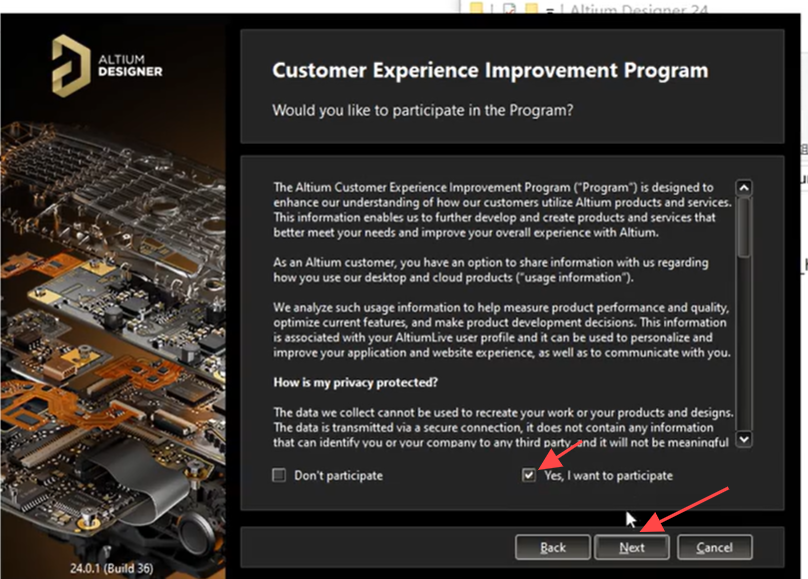

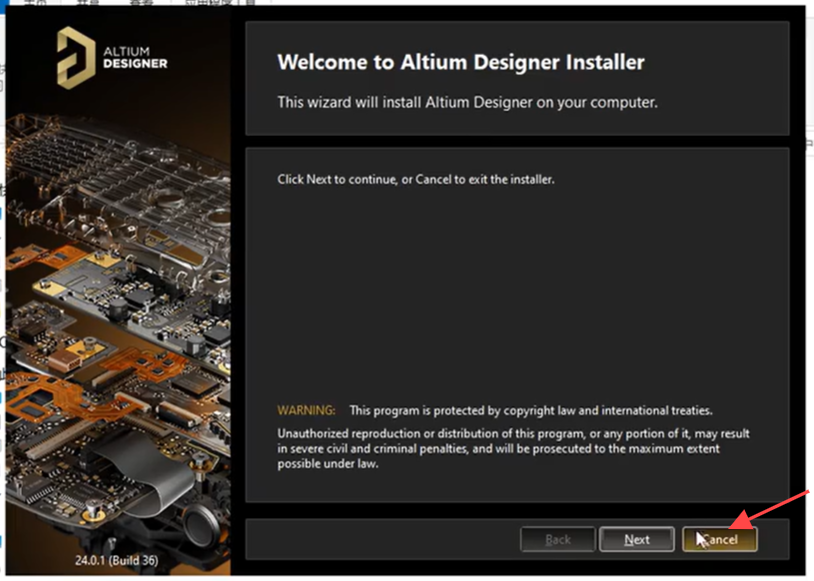

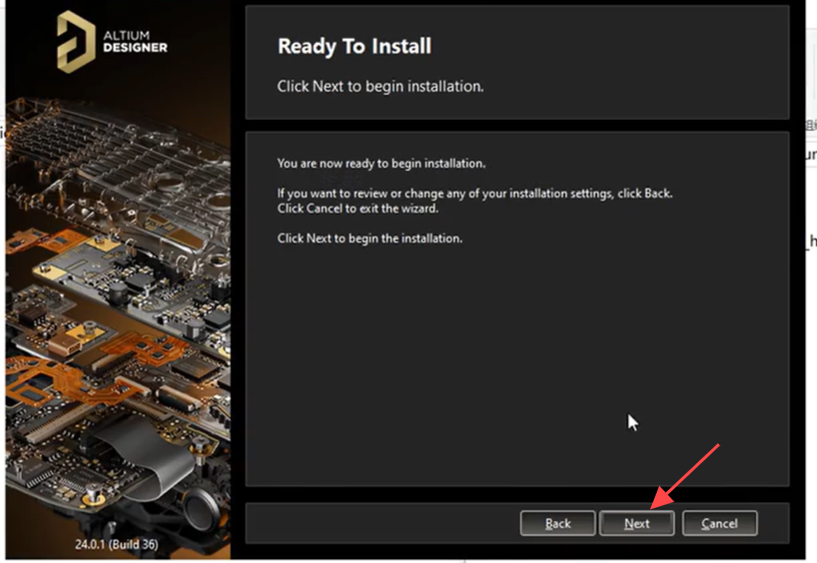

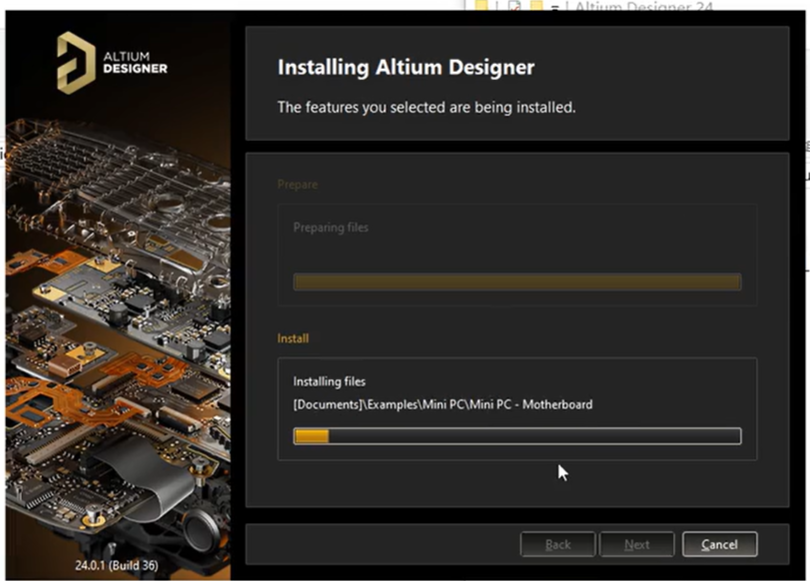

等待安装~~

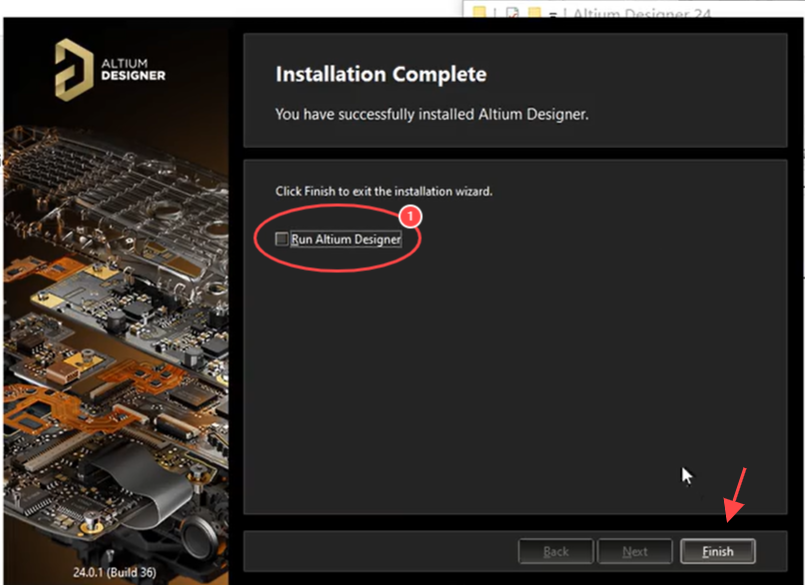

安装完成，先把运行勾选去掉，先不运行。

Altium Designer 24破解

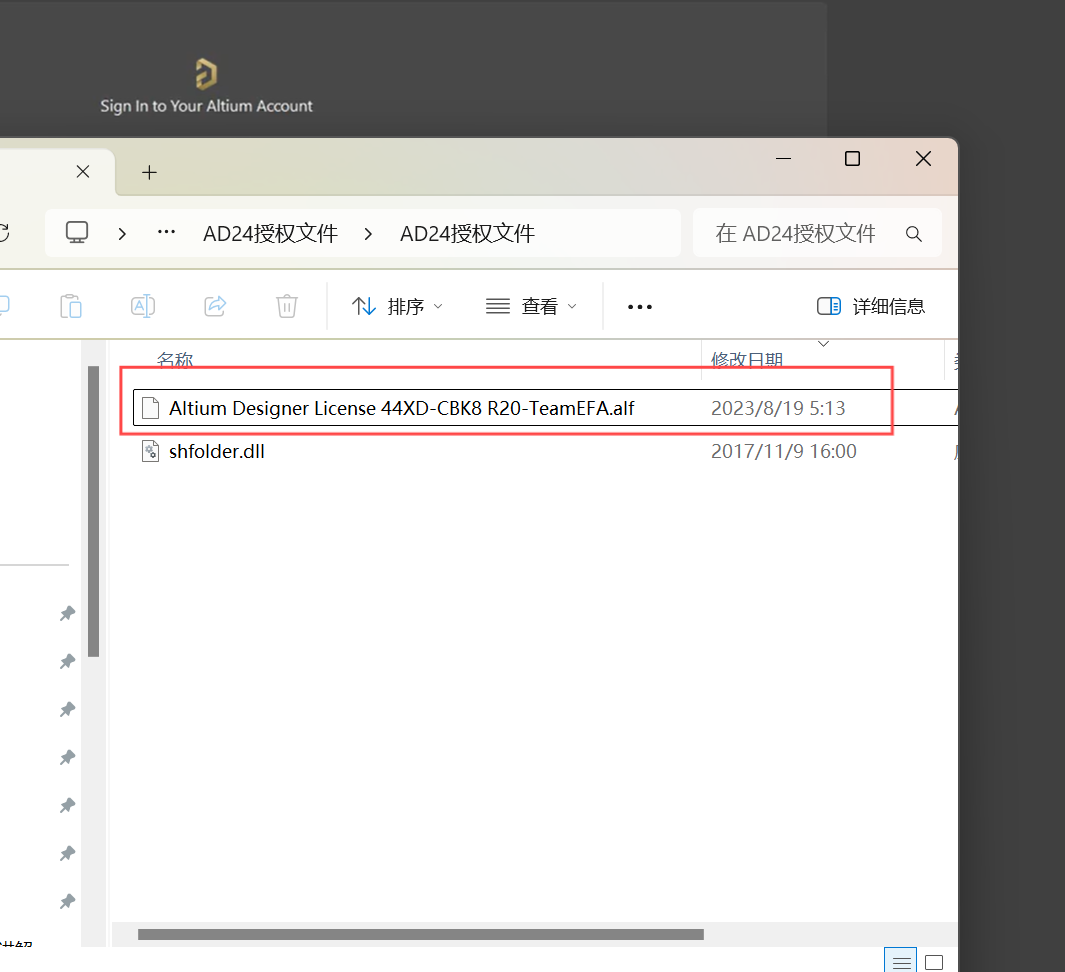

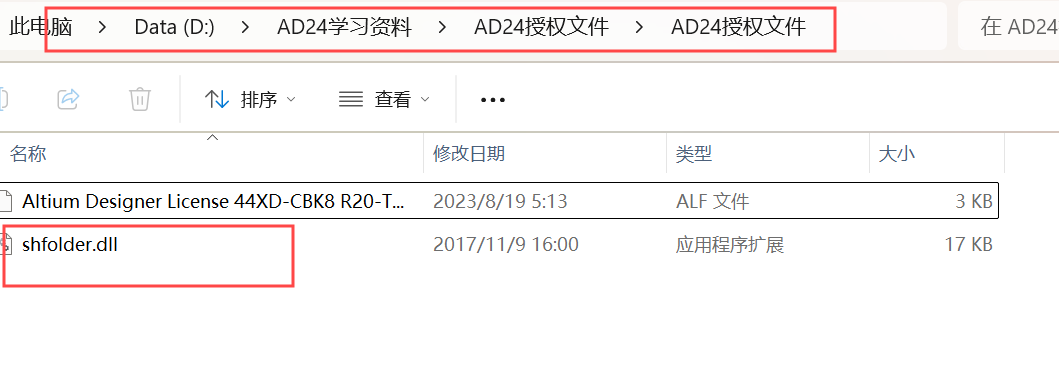

打开压缩包文件找到授权文件，把shfolder.dll文件复制到安装路径下

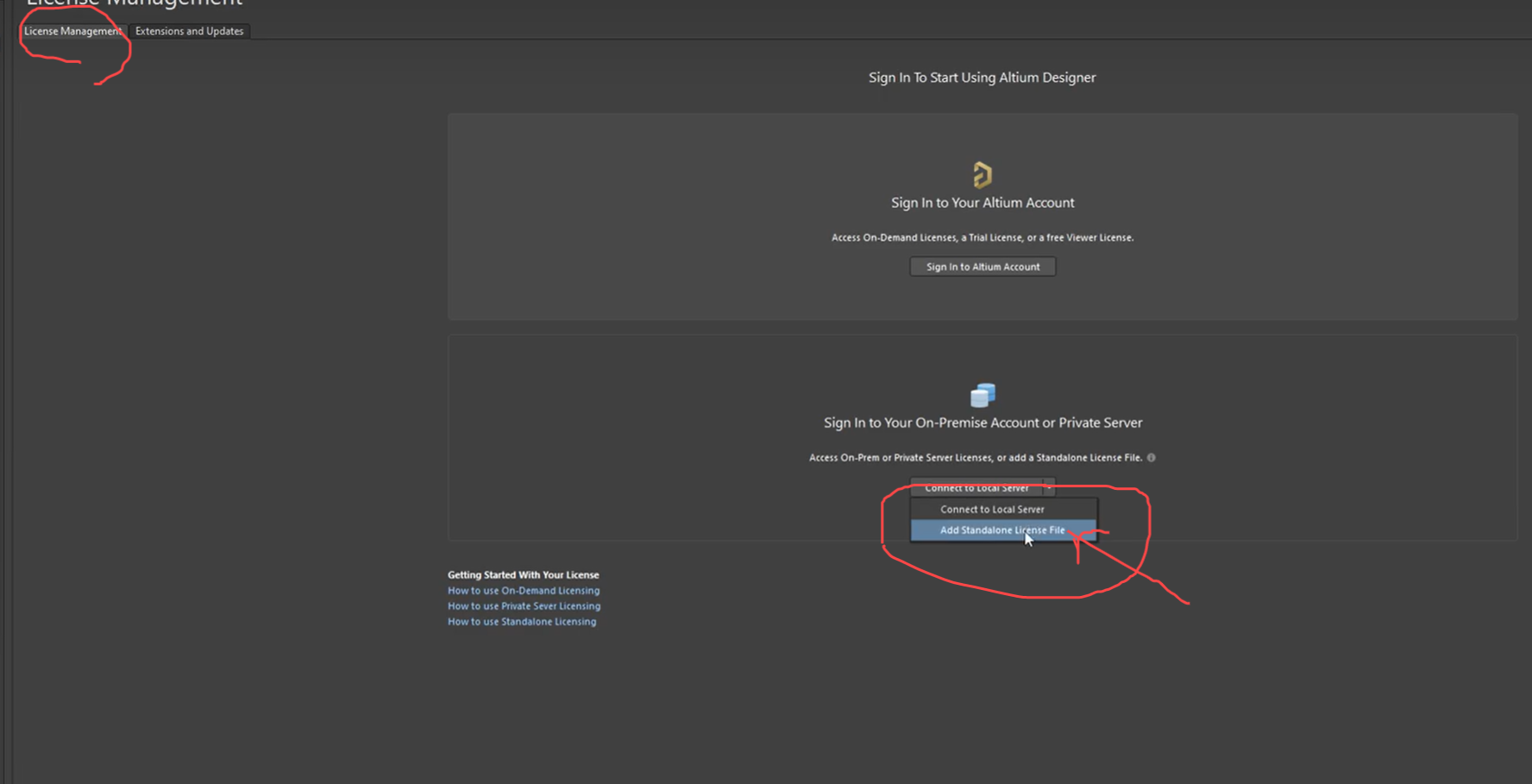

复制进去之后打开AD软件，添加密钥。



破解完成

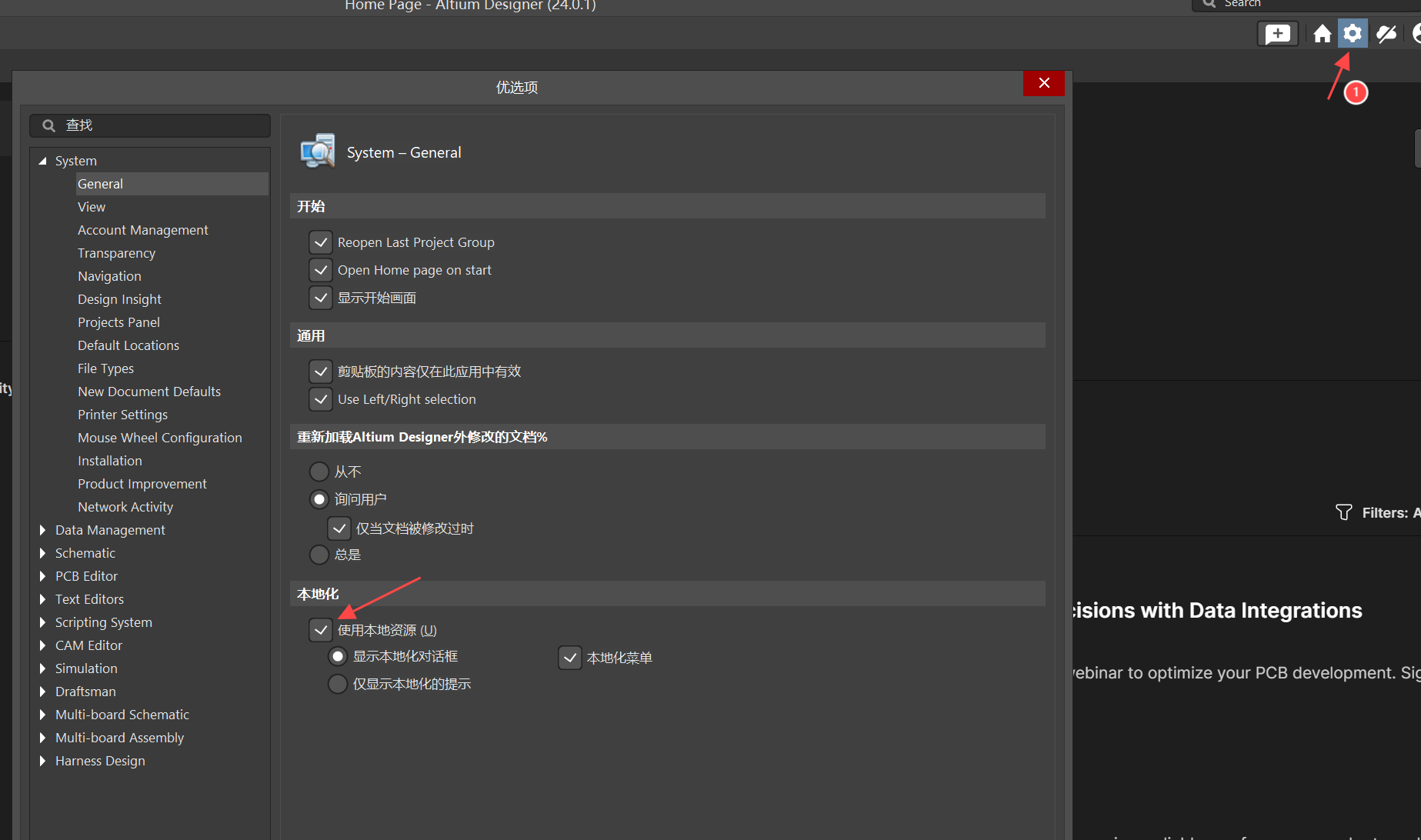

点击设置①，设置汉化语言。（下图是已经汉化过的）

勾选后，点击OK，然后关闭AD，再打开，就是破解汉化完成了。

Altium Designer 24安创建项目

一个完整的PCB工程包括了原理图、PCB 、原理图库、封装库这四个主要组成部分。

 在 Altium Designer 24 中创建项目，主要有以下步骤：

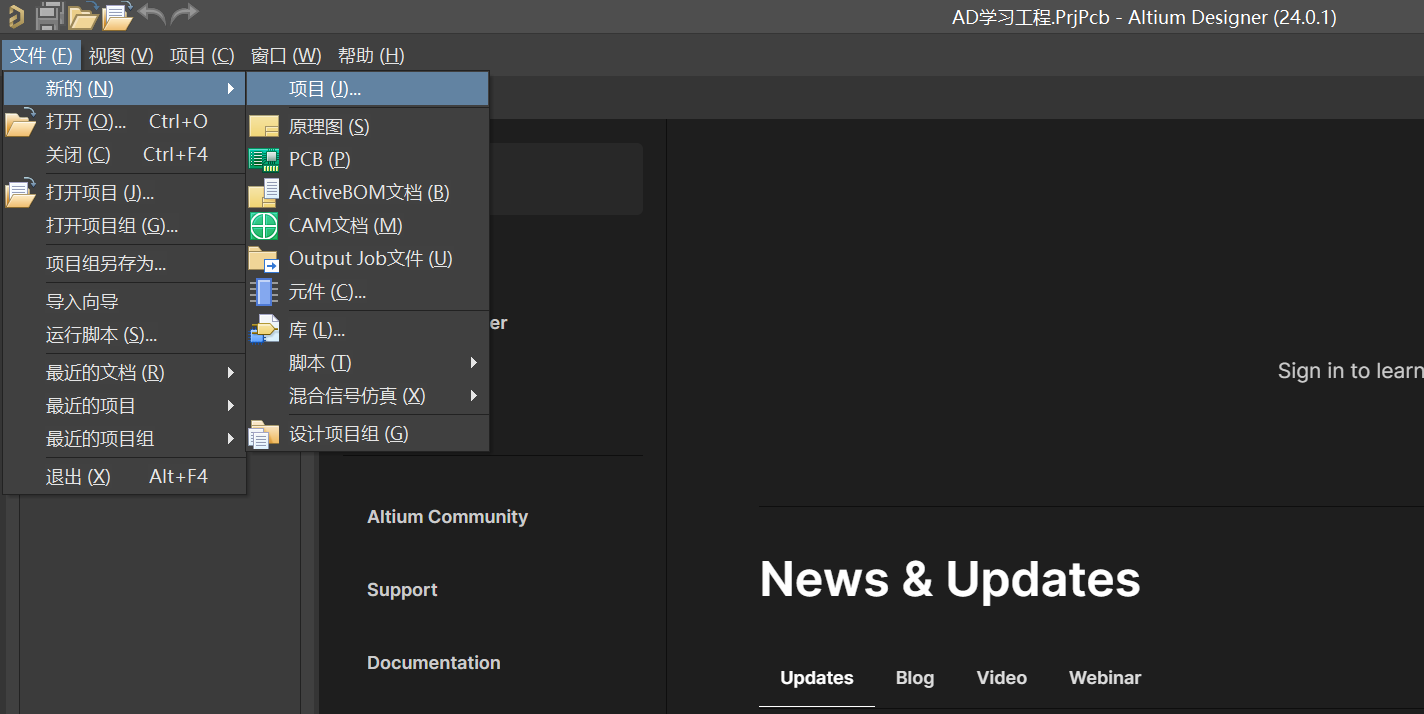

首先，打开 Altium Designer 24 软件，在主界面点击 “File（文件）” 菜单，选择 “New（新建）”，再点击 “Project（项目）”，创建项目就相当于新建一个文件夹一样，里面装的就是我们工程所用到的东西。

Projest Name可以自改，下面的路径要在自己喜欢的位置新建个文件夹来装

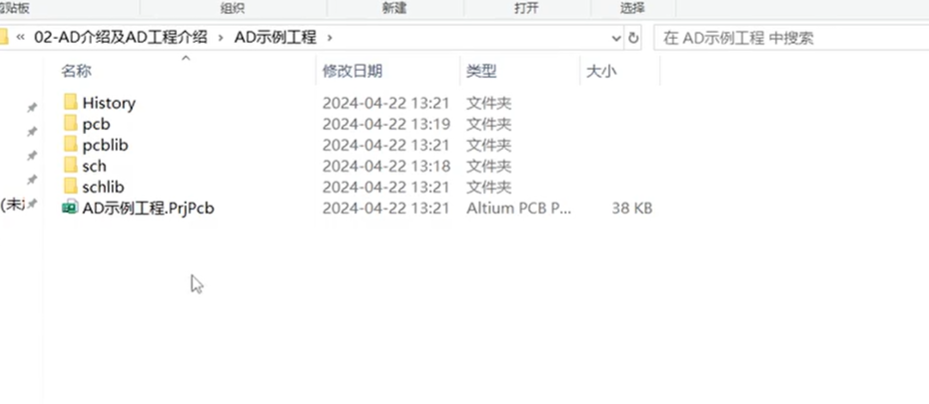

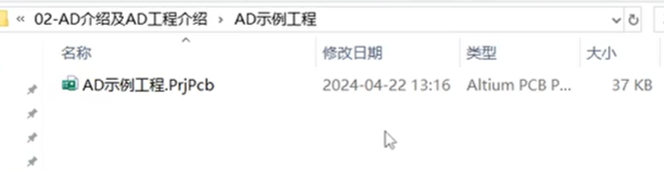

新建完之后，文件夹里面会自动生成一个AD示例工程文件夹，并且里面有一个.PrjPcb文件

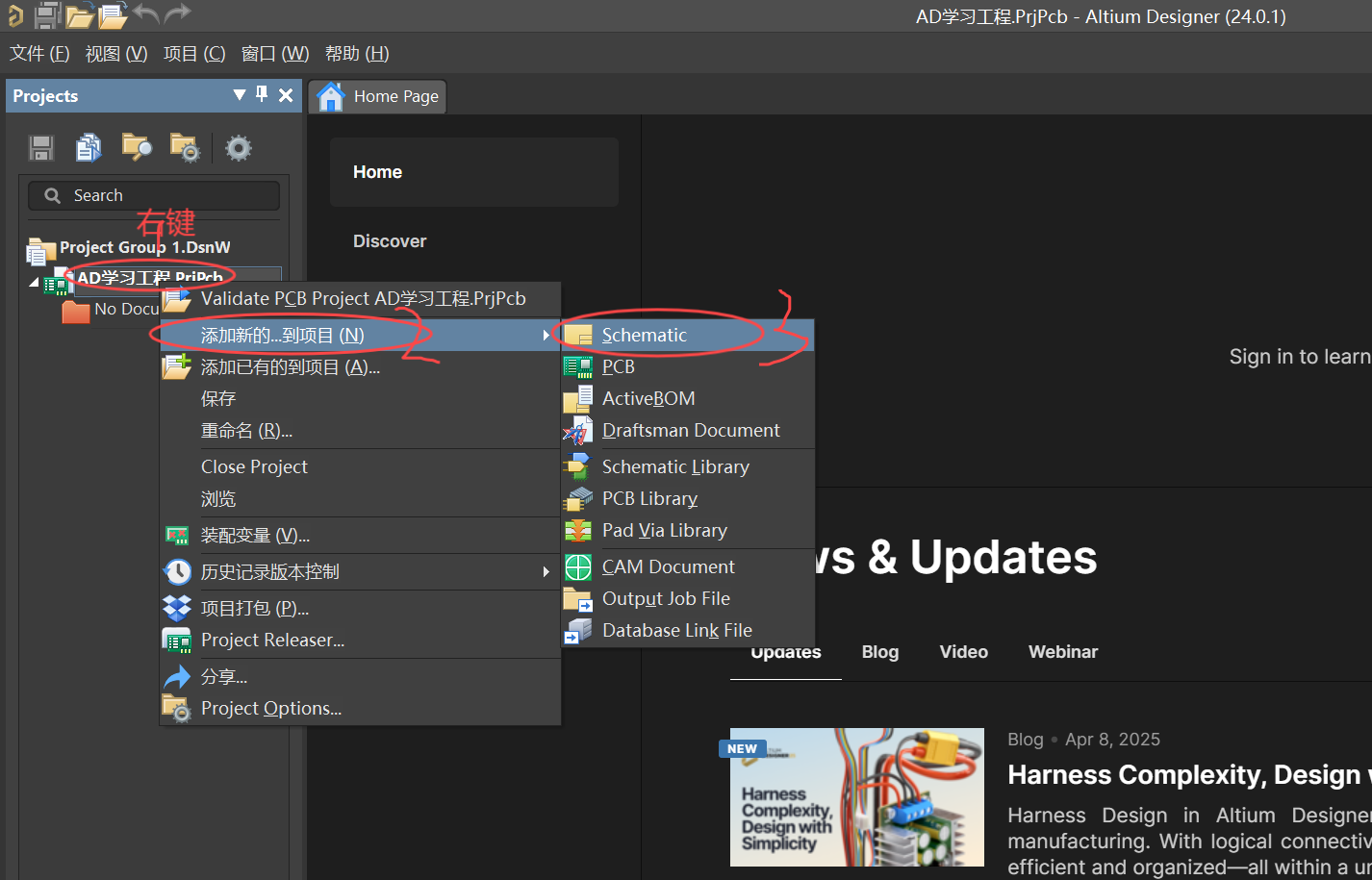

 然后我们就可以在工程里面新建原理图库、原理图、封装库、PCB

 新建原理图页

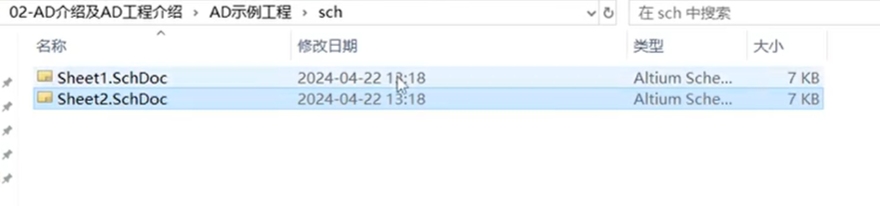

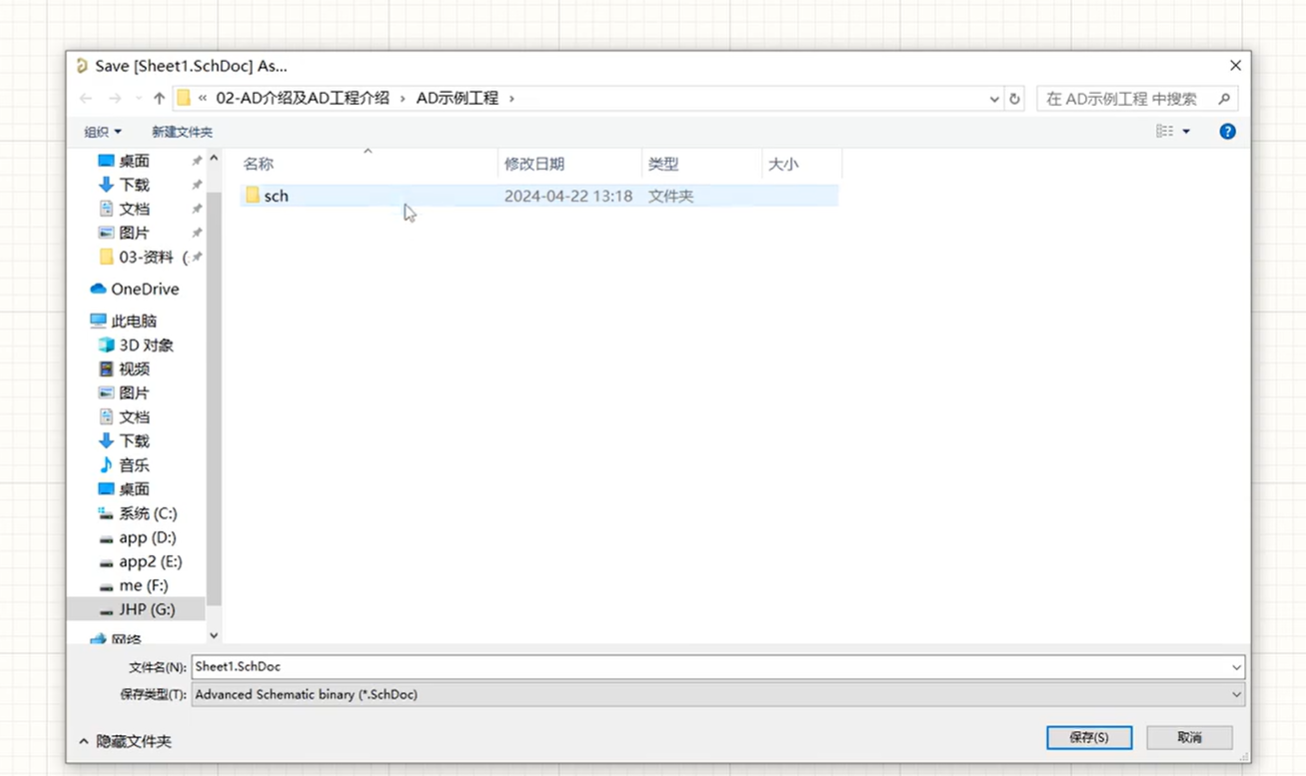

 新建之后Ctrl+s保存，保存在自己新建的工程下，并且要在工程文件夹下新建一个Sch文件专门用来存放原理图（一个工程可多页原理图），每新建一页原理图都保存在Sch文件夹下（注意是新建好Sch之后点击进去再保存）

新建PCB

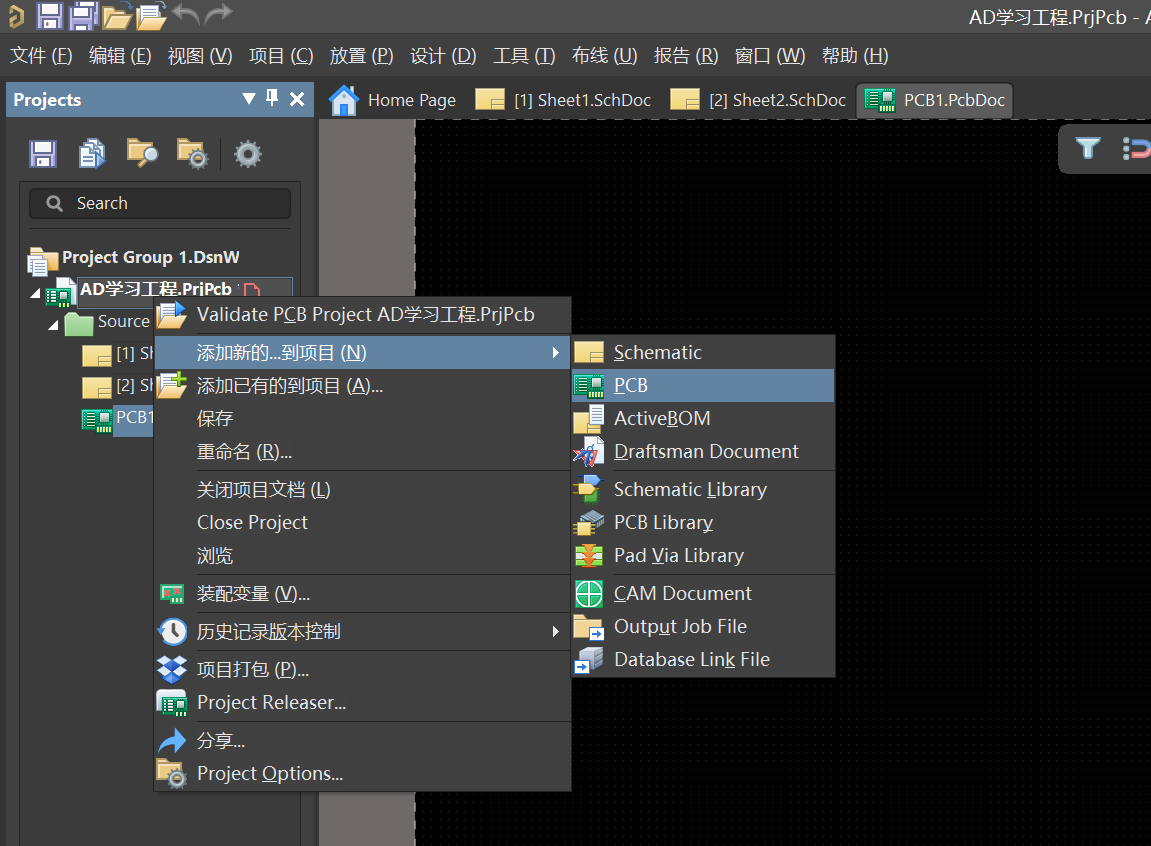

 右键添加新项目到选择PCB，一个工程原理图可以有多页，但是PCB一般只有一页。

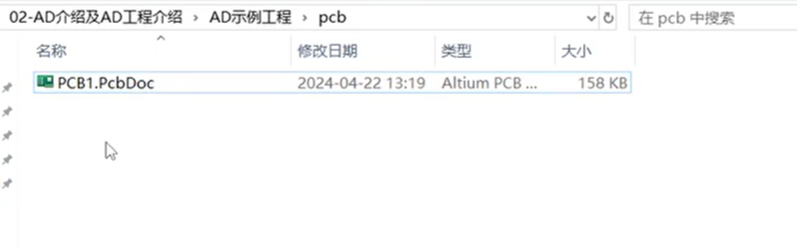

新建之后保存，步骤跟前面一样，新建一个文件夹用来专门存放Pcb文件。

 新建原理图库



原理图库里面包含很多器件，比如说有芯片，电阻，电容都可以放在原理图库里。库是一个集合，是我们整个工程所用到的模型的所有集合。

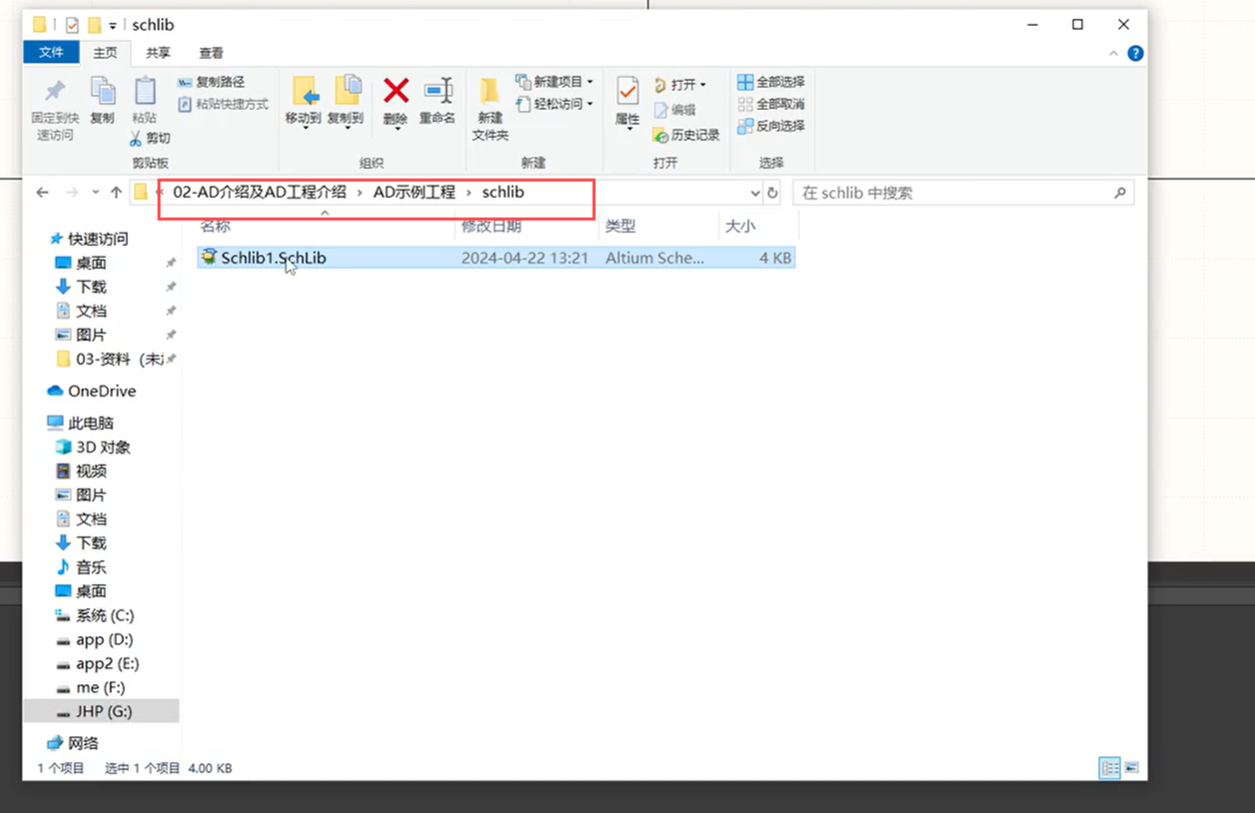

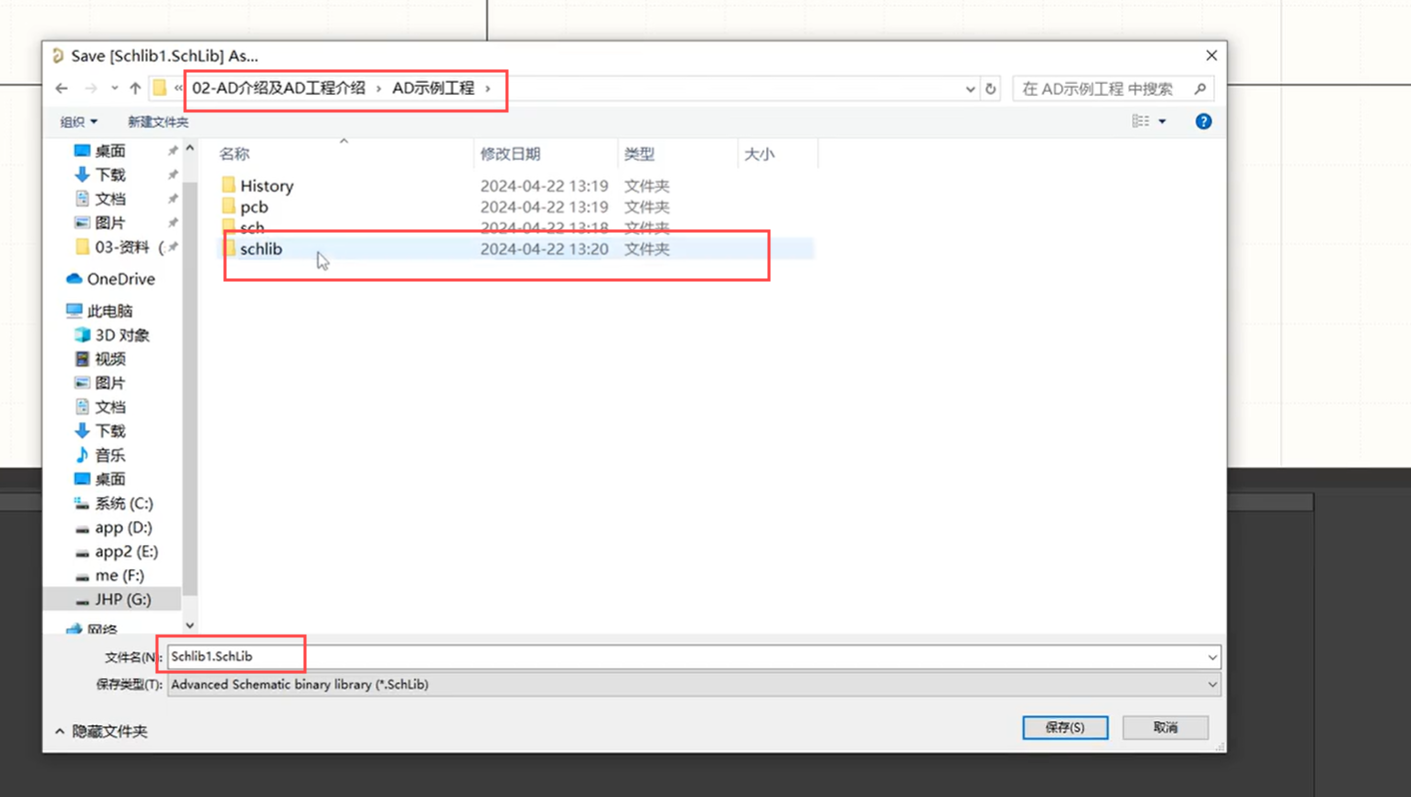

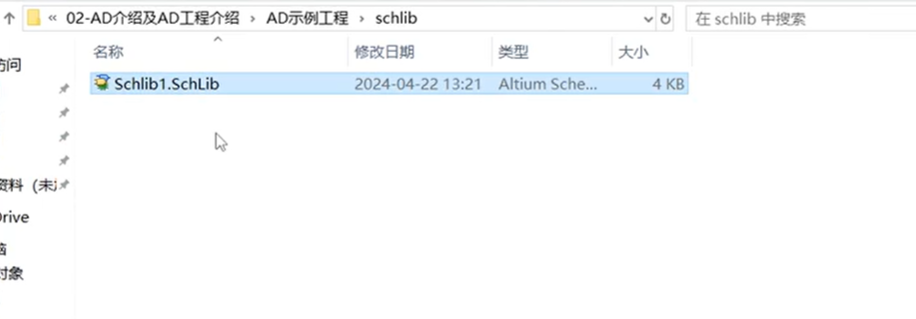

 然后保存，步骤跟前面一样。新建一个文件夹用来专门存放原理图库文件。

 新建封装库

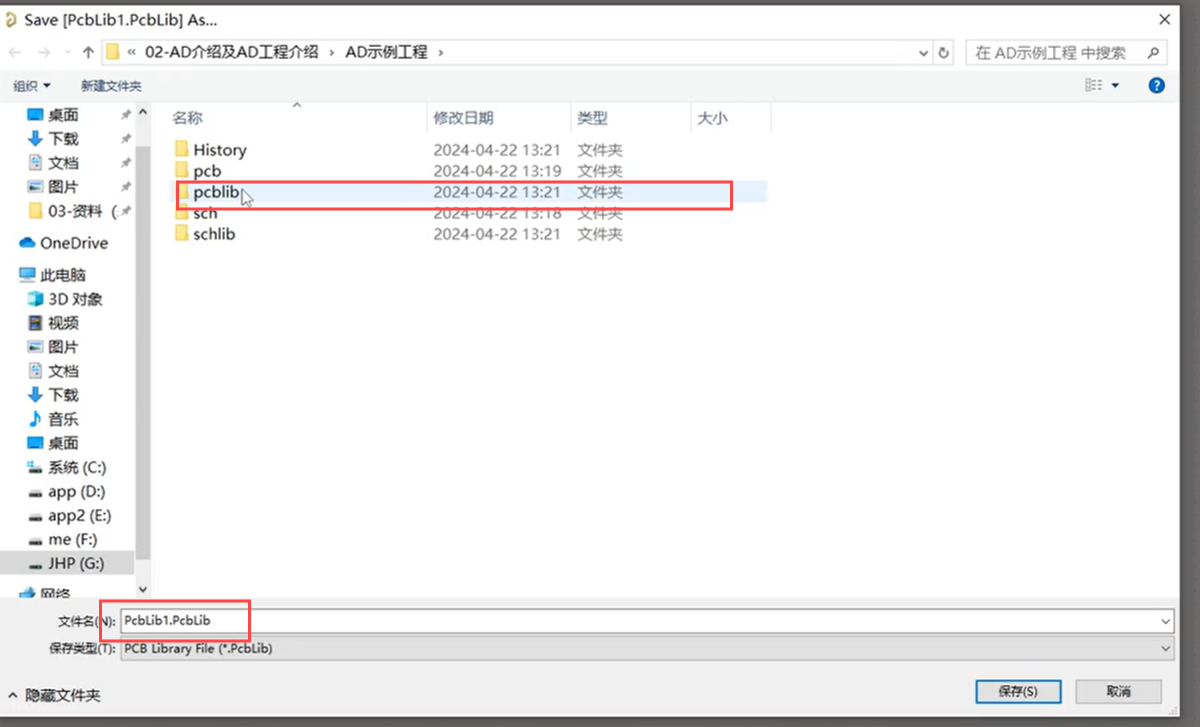

 新建之后，然后保存，步骤跟前面一样。新建一个文件夹用来专门存放封装库文件。封装库里面也是包含是整个工程的封装。

至此，我们一个完整的Altium Designer工程文件结构已经新建完成了
