stm32原理图设计

本文详细介绍了STM32F103ZET6开发板的最小系统组成,包括主控芯片、电源、复位、BOOT启动、不同频率的晶振以及下载调试电路。同时强调了IO资源的合理分配策略。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一,最小系统

1.定义:保证MCU正常工作的最小电路组成单元

以stm32F103ZET6开发板为例,其由stm32F103ZET6主控芯片,电源电路、晶振电路、复位电路、BOOT启动电路和下载调试电路构成的最小系统以及其他电路组成。

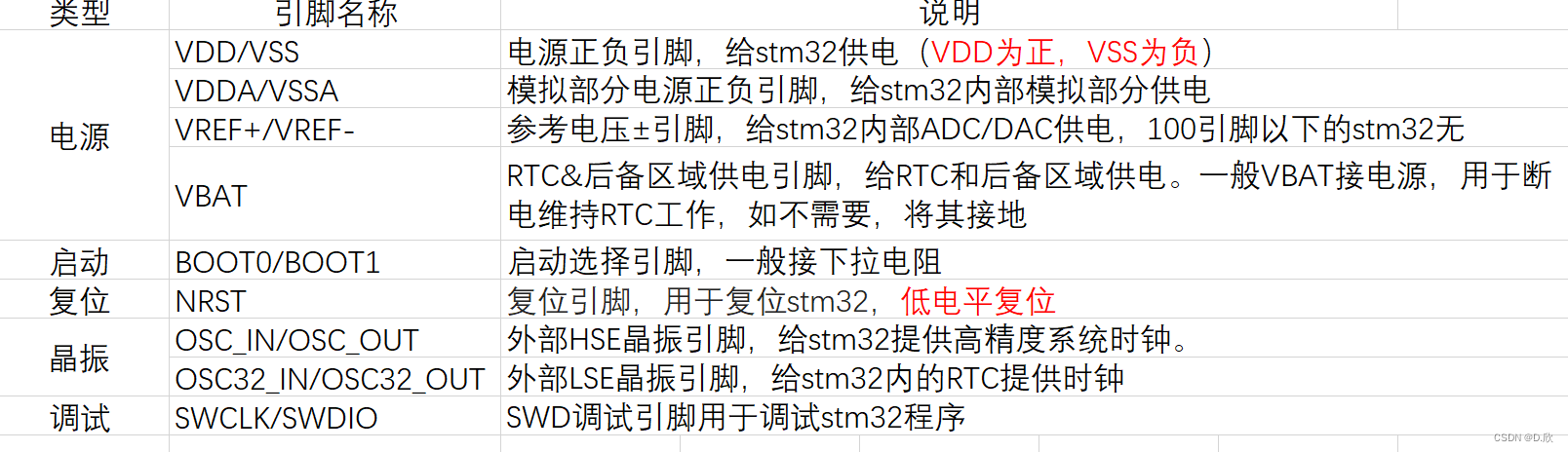

2.电源引脚

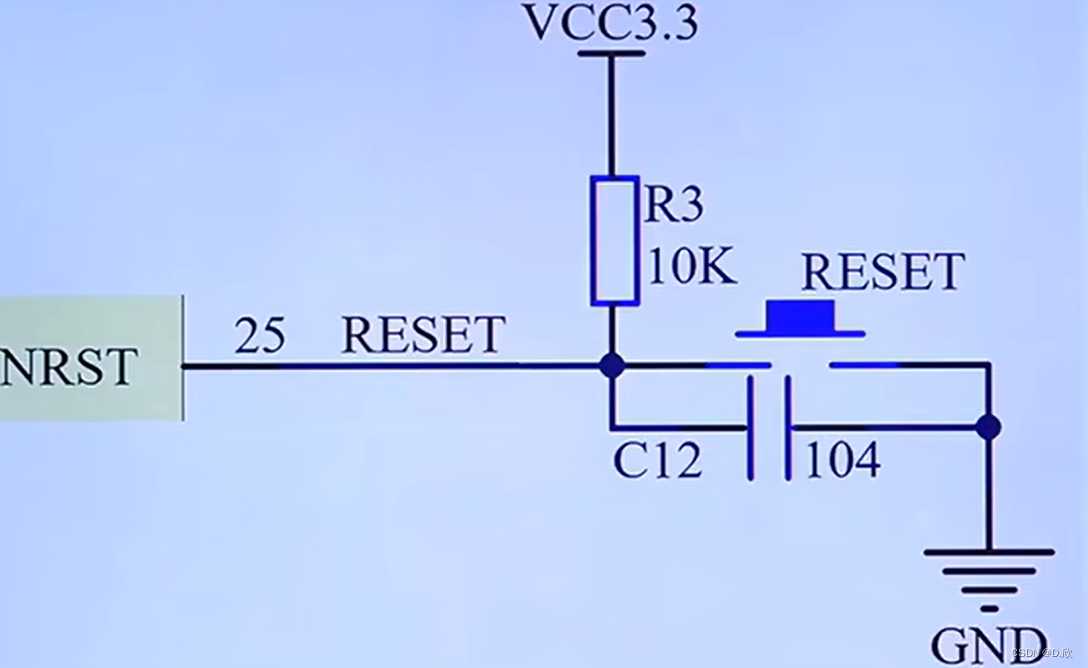

 3.复位电路


 (1)stm32复位引脚NRST保持低电平状态,持续1~4.5ms就可复位

(2)分为上电复位和复位按键复位

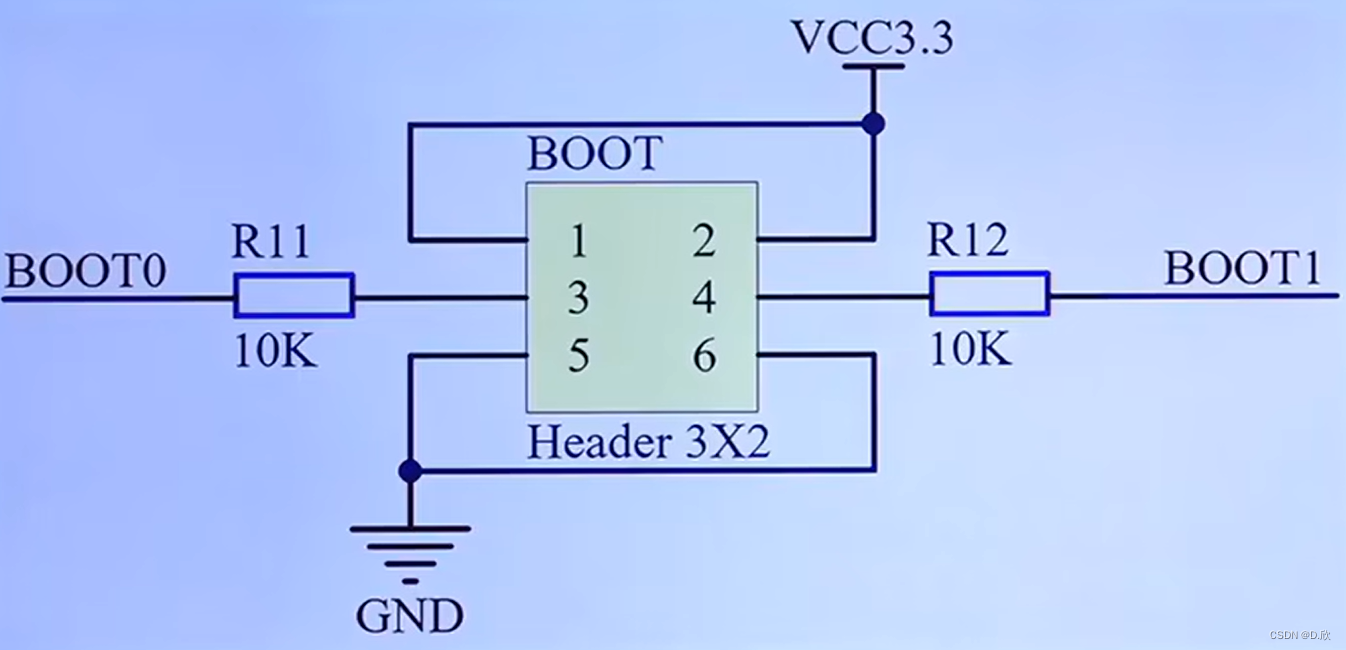

4.BOOT启动电路


 5.晶振电路

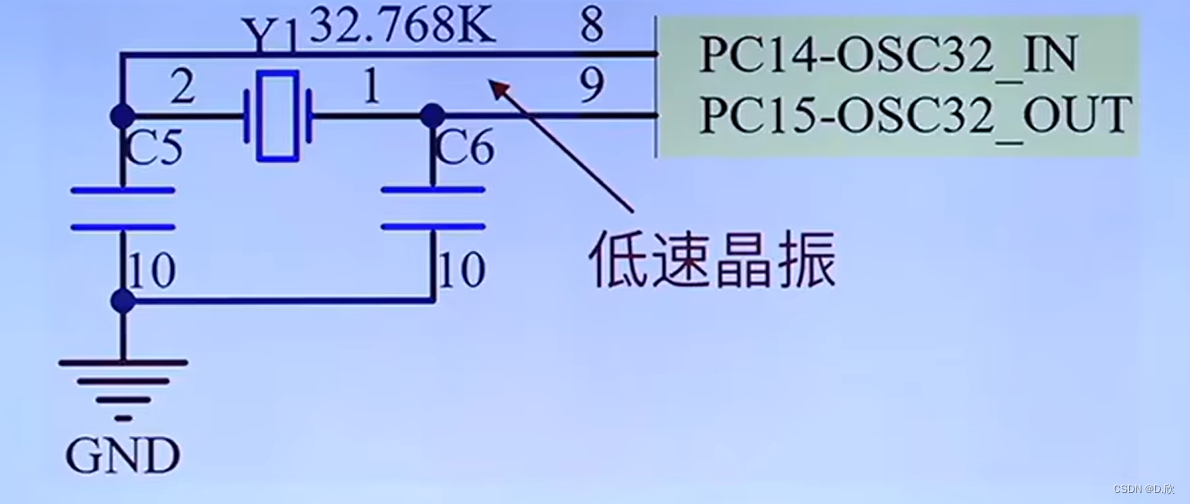

(1)低速晶振(均为32.768K)

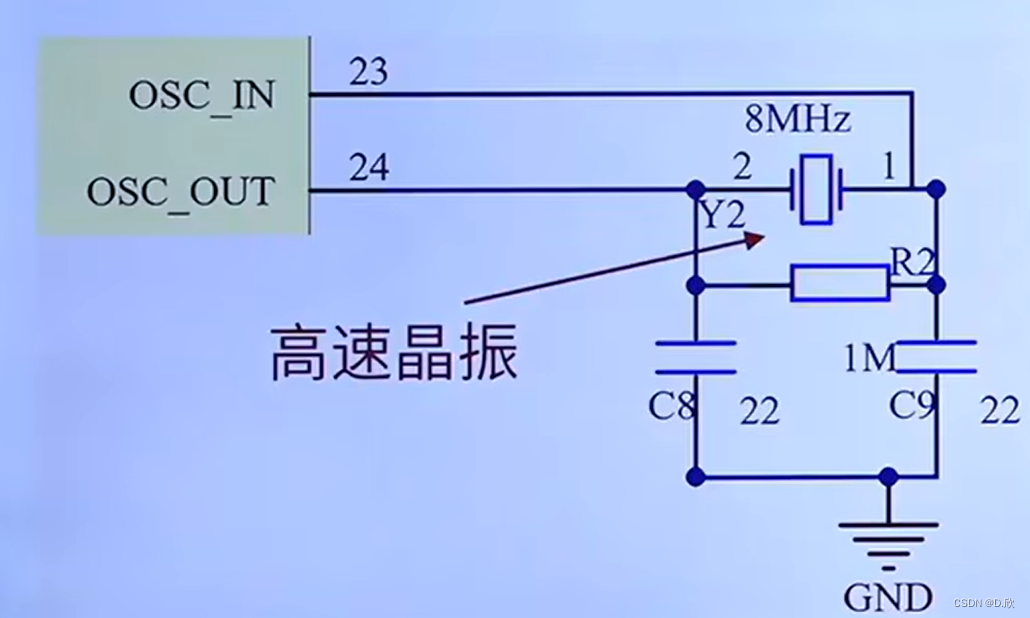

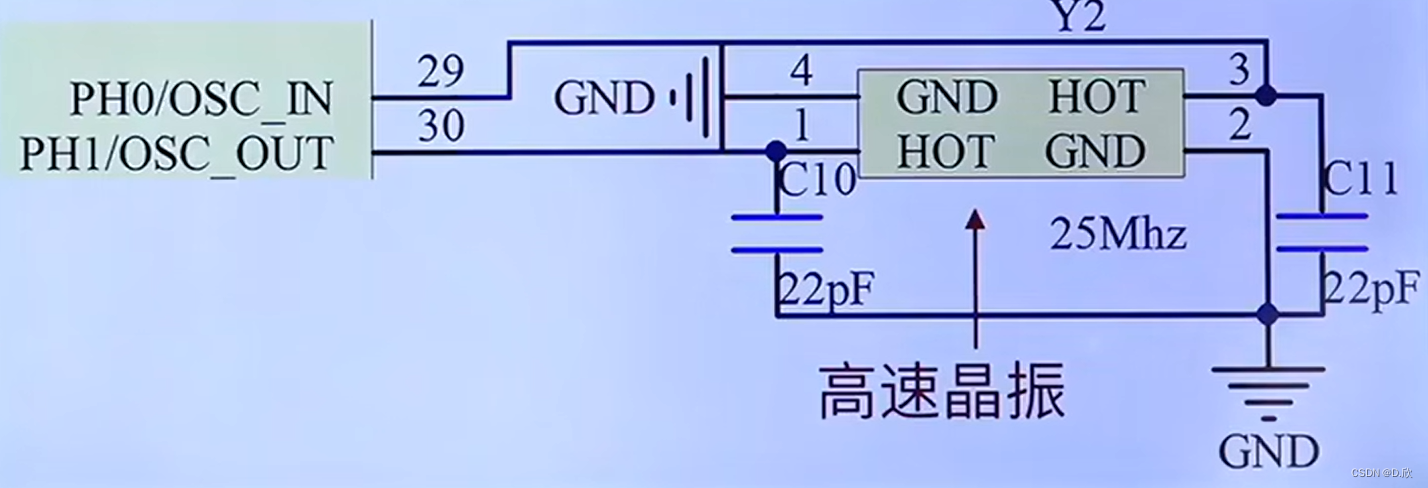

 (2)高速晶振(分为8MHz和25MHz)

直插晶振7ab4fa04429540819602adf93438ece5.png 贴片晶振0cd11b4a0cf34b1ba975af3a658a9637.png

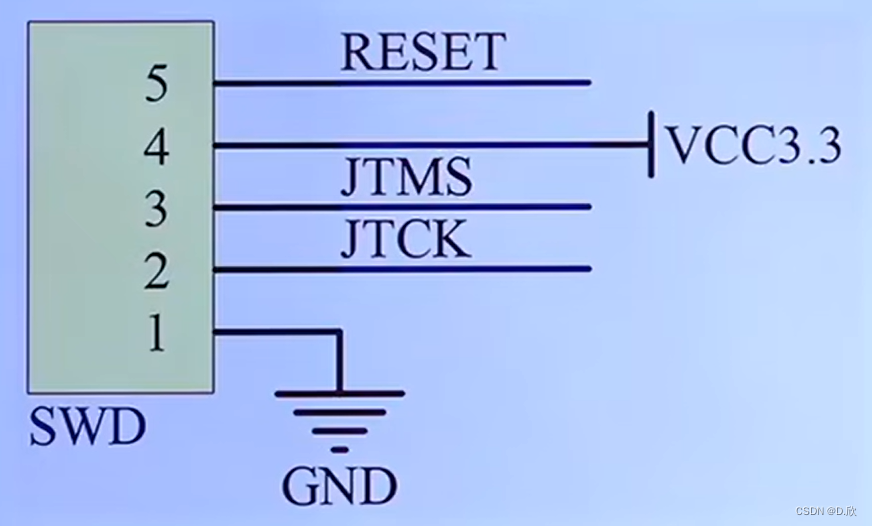

 6.下载调试电路


二,IO分配

优先分配特定外设IO,其次分配通用IO,最后进行微调
