DXF/DWG文件导入ad相关问题

问题一：导入不成功

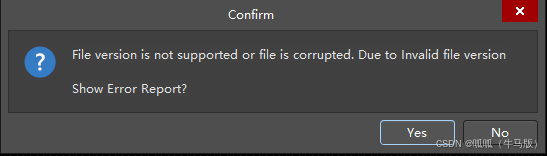

在CAD生产文件通过ad-文件-导入-DXF/DWG时候出现这个弹窗，导致不能导入成功。翻译过来大概意思是由于文件版本不兼容或文件损坏而无法打开。

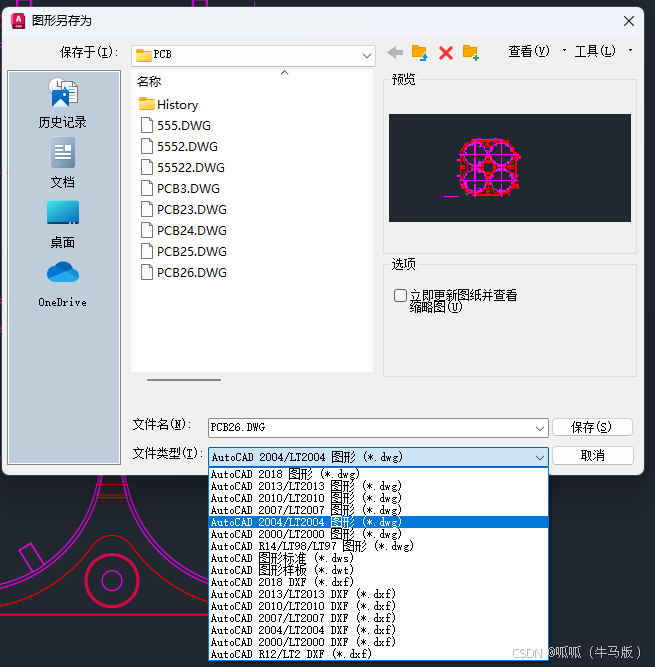

解决方法：选择更低的版本重新进行保存（建议2004或者2007）

问题二：导入不显示

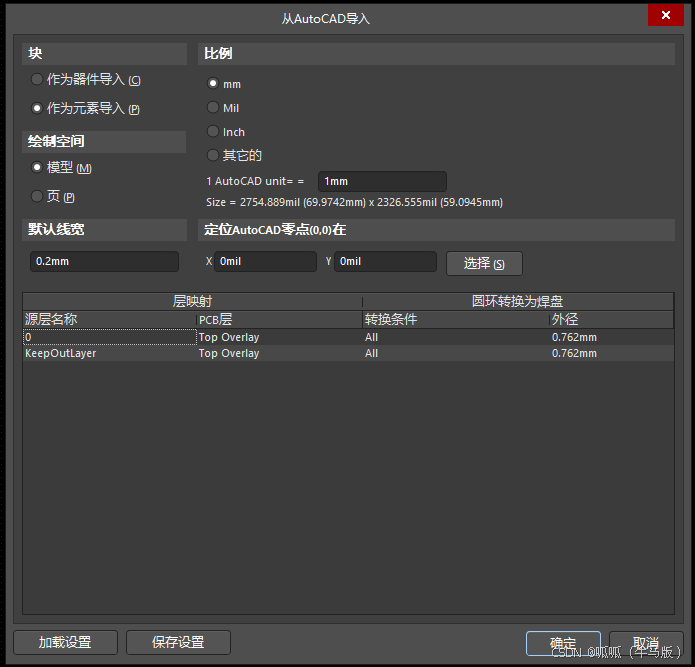

在显示这个弹窗设置好参数后，按下确定，但是pcb面板什么都没有显示。

可能原因一：单位没有选择正确导致混乱，或者生成文件过小。解决方法：在画图软件确定好单位，选择对应即可（CAD一般mm）

可能原因二：图形距离坐标轴太远了，导入pcb后超出距离，找不到图形。解决方法：让图形尽量靠近坐标轴。推荐一个b站方法（AD(altium designer) 导入板框，AD与CAD互导_哔哩哔哩_bilibili）个人觉得挺实用

可能原因三：以上方法都做好了还行没显示，可能卡bug了。解决方法：重启吧孩子！别挣了

问题三：DXF/DWG文件导入ad作边框不能转keepout-layer

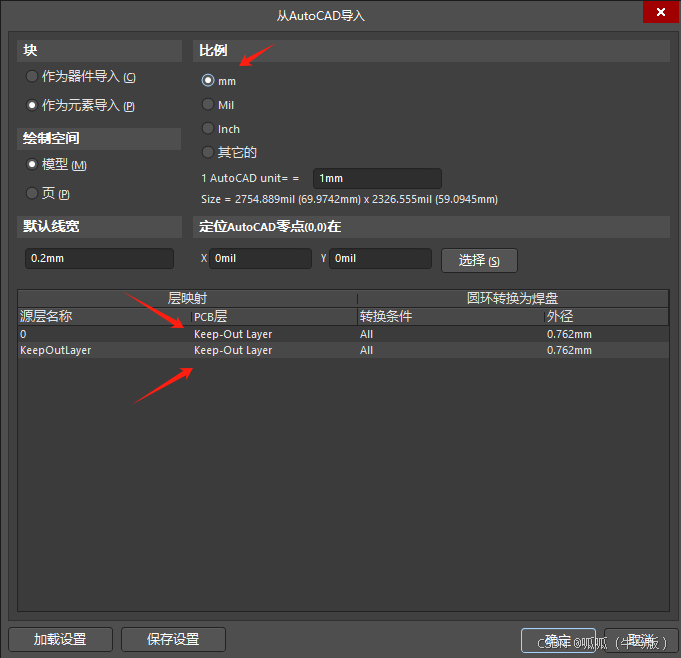

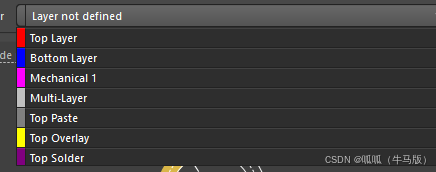

在我按照图片中设置选择keep-out layer层导进去的时候，点击线发现并不keep-out layer层，直接在这里切换也没能找到keep-out layer层

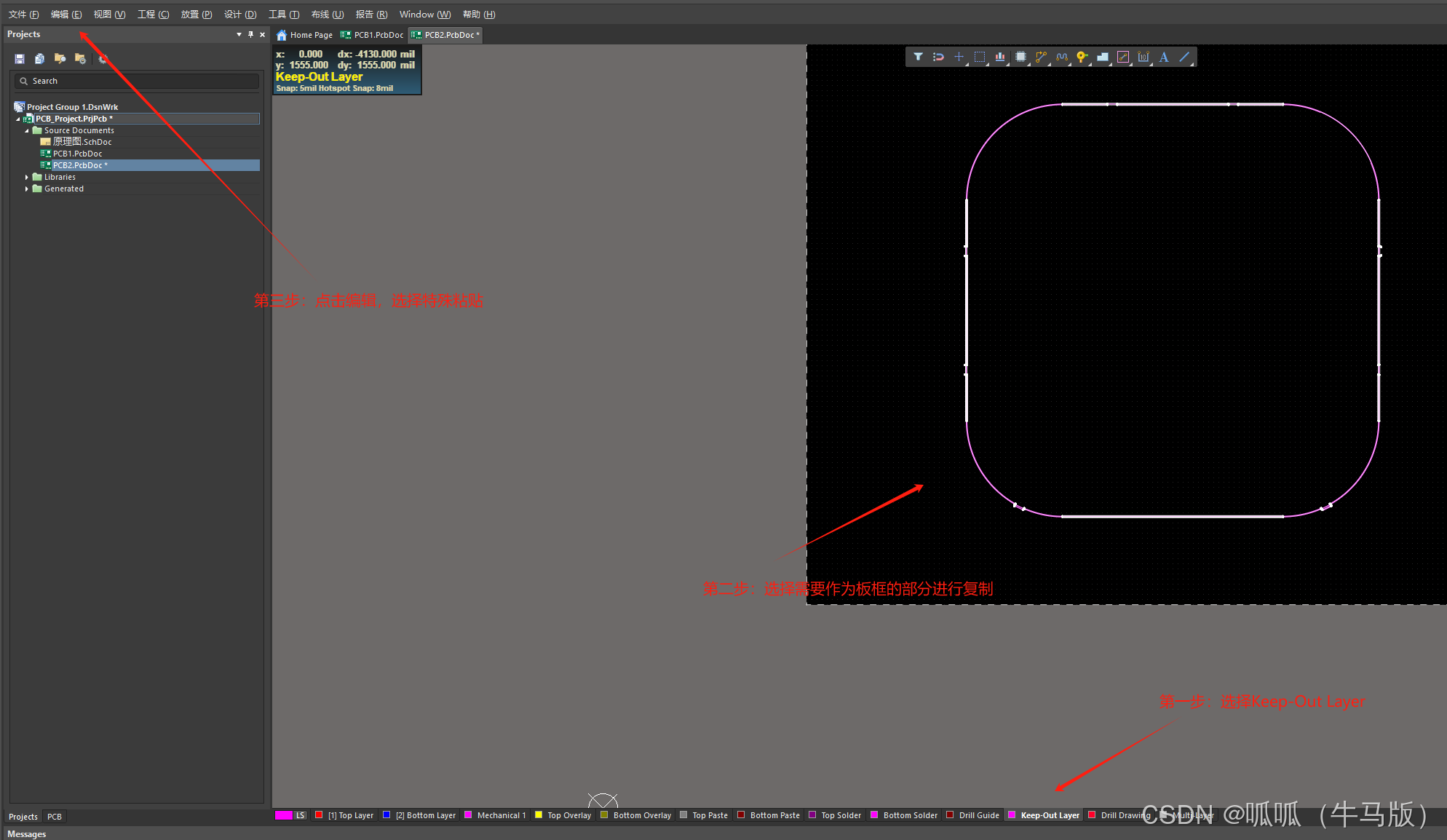

解决方法：采用特殊粘贴。现在你下面画线位置选择keep-out layer，然后选择你要作为板框的部分进行复制，最后点击左上角编辑，选择特殊编辑。

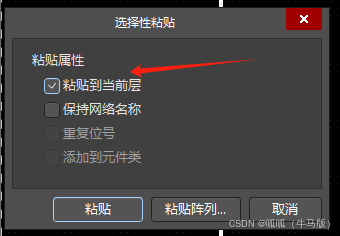

按图勾上粘贴当前层，然后粘贴

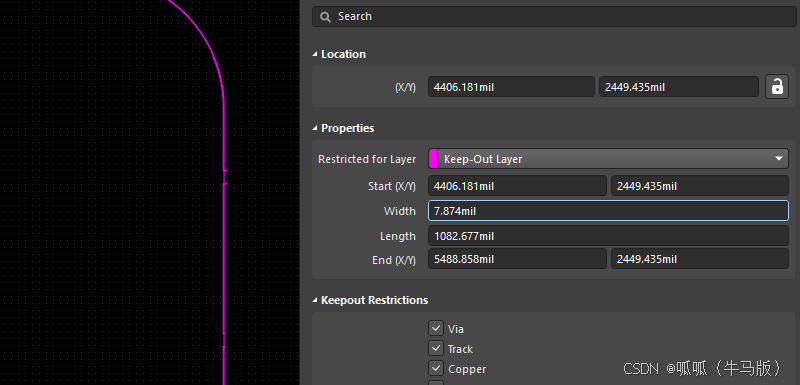

可以看到粘贴出来就是Keep-Out Layer。
