计算机网络（谢希仁第八版教材）第二章物理层知识点总结

本文链接：https://blog.csdn.net/2301_81182529/article/details/145160840

2.1物理层的基本概念

物理层的作用：尽可能地屏蔽掉这些传输媒体和通讯手段的差异，使物理层上面的数据链路层感受不到这些差异，这样就可使数据链路层只需要考虑如何完成本层的协议和服务，而不必考虑网络的具体的传输媒体和通讯手段是什么。

物理层的主要任务描述为确定与传输媒体的接口有关的一些特性，即

机械特性 指明接口所用接线器的形状和尺寸、引线数目和排列、固定和锁定装置等等。
电气特性 指明在接口电缆的各条线上出现的电压的范围。
功能特性 指明某条线上出现的某一电平的电压表示何种意义。
过程特性 指明对于不同功能的各种可能事件的出现顺序。

2.2数据通讯的基础知识（这节是简单介绍有关现代通讯的一些最基本的知识点和最重要的结论，已具备这部分知识的读者可以跳过本节）

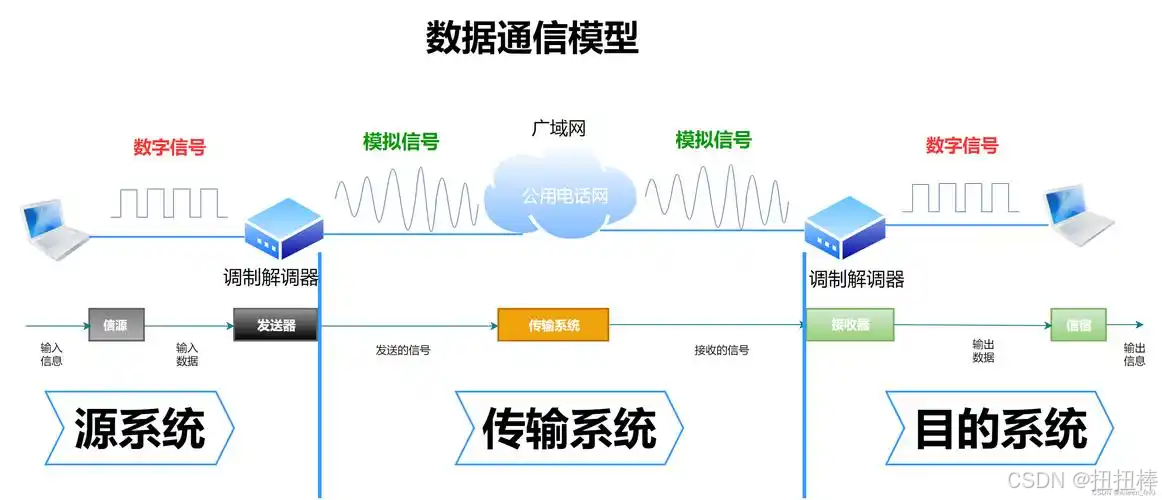

2.2.1数据通讯系统的模型

一个数据通讯系统可以划分为三大部分，即源系统（或发送端，发送方），传输系统（或传输网络）和目的系统（或接收端，接收方）。

源系统一般包括以下两个部分：

1‌.源点‌：源点是信息的产生地，可以是人类的声音、图像、文字等形式，也可以是各种传感器采集到的物理量或数字信号。源点产生的信号需要经过信源编码器进行数字化处理，将其转换为数字信号以便在通信系统中进行传输和处理。

2.发送器‌：发送器是对要传送的数据进行编码或者调制的设备，如各种调制解调器、计算机网卡等。源点生成的数据要通过发送器编码后才能够在传输系统中进行传输。

目的系统一般也包括以下两个部分：

1.接收器：接收传输系统传送过来的信号，并把它转换为能够被目的设备处理的信息。典型的接收器就是解调器，它把来自传输线路上的模拟信号进行解调，提取出在发送端置入的消息，还原出发送端产生的数字比特流。

2.终点（destination)：终点设备从接收器获取传送来的数字比特流，然后把信息输出。

2.2.2有关信道的几个基本概念

信道的基本方式主要包括以下几种‌：

‌单向通信‌：也称为单工通信，是指信息只能在一个方向上传输，不能双向交流。例如，无线电广播或有线电广播以及电视广播都属于这种类型‌1。
‌双向交替通信‌：在这种方式下，通信的双方都可以发送信息，但不能同时进行。即一方发送时另一方接收，过一段时间后再反过来。例如，对讲机的工作方式就是半双工通信‌1。
双向同时通信‌：在这种方式下，通信的双方可以同时发送和接收信息。例如，电话通信就是全双工通信，双方可以同时说话和听对方说话‌

‌数字信号常用的编码方式包括以下几种‌：‌

‌非归零编码（NRZ）‌：非归零编码是最简单的数字信号编码方式之一。在这种方式中，二进制数字1表示为高电平，二进制数字0表示为低电平。这种编码方式实现简单，但无法判断码元的开始和结束，因此需要发送端和接收端保持同步。
‌归零编码（RZ）‌：在归零编码中，信号电平在一个码元之内必须恢复到0。每个码元的前半段表示电平的高低，后半段为0。这种方式适用于需要大量持续低电平数据的场景，但同样需要发送端和接收端的同步。
‌曼彻斯特编码‌：曼彻斯特编码在每个位中插入一个电平变化，前低后高表示0，前高后低表示1。这种方式使得数据更容易被处理和检测，因为它在每个码元中都有电平变化。
‌差分曼彻斯特编码‌：差分曼彻斯特编码在每个码元开始时进行电平变化，表示0时电平不变，表示1时电平变化。这种方式适用于需要低频成分的传输系统。

基本的带通调制方法主要包括以下几种‌：

‌调幅（AM）‌：载波的振幅随基带数字信号变化，用两种不同的振幅表示二进制的0或1。‌12
‌调频（FM）‌：载波的频率随基带数字信号变化，用两种不同的频率表示二进制的0或1。
‌调相（PM）‌：载波的初始相位随基带数字信号变化，用两种不同的相位表示二进制的0或1。

信道的极限容量

（1）奈氏准则：在带宽为W（Hz）的低通信道中，若不考虑噪声影响，则码元传输的最高速率是2W（码元/秒）。传输速率超过此上限，就会出现严重的码间串扰的问题，使接收端对码元的识别成为不可能。

（2）信噪比：信号的平均功率和噪声的平均功率之比，常记为S/N。

信噪比(dB)= 10 log10(S/ R)

香农公式： $C=W\log_{2}(1+S/N) (bit/s)$

2.3物理层下面的传输媒介

传输媒体分为两大类：导引型传输媒体和非导引型传输媒体。

导引型传输媒体：双绞线，同轴电缆，光缆。

（这一节了解即可，在这里就一笔带过了。感兴趣的可以翻书看看）

2.4信道复用技术（重点）

2.4.1频分复用，时分复用和统计复用

频分复用FDM（Frequency Division Multiplexing）的概念：例如，有N路信号要在一个信道中传送。可以使用调制的方法，把各路信号分别搬移道适合的频率位置，使彼此不产生干扰，如图所示：

可见，频分复用的各路信号在同样的时间占用不同的带宽资源。而时分复用TDM(Time Division Multiplexing)则是将时间划分为一段段等长的时分复用帧（即TDM帧）。

如图，每一路信号在每一个TDM帧中占用固定序列的时隙。每一路信号所占用的时隙周期性地出现（其周期结束TDM帧的长度）。因此，TDM信号也称为等时（isochronous)信号。

时分复用的所有用户是在不同的时间占用相同的频带宽度。

两种复用方式的优先是技术比较成熟，缺点是不够灵活。

在上图中的频分信道，可让N个用户各使用一个频带，或让更多的用户轮流使用这N个频带。这种方式称为频分多址接入FDMA(Frequency Division Multiple Access)，简称为频分多址。
在上图中的时分信道，则可让4个用户各使用一个时隙，或让更多的用户轮流使用这4个时隙。这种方式称为时分多址接入TDMA(Time Division Multiple Access)，简称为时分多址。

在进行通信时，复用器(multiplexer) 总是和分用器(demultiplexer) 成对地使用。在复用器和分用器之间是用户共享的高速信道。分用器的作用正好和复用器的相反，它把高速信道传送过来的数据进行分用，分别送交到相应的用户。

当使用时分复用系统传送计算机数据时，由于计算机数据的突发性质，一个用户对已经分配到的子信道的利用率一般是不高的。当用户在某一段时间暂时无数据传输时，那就只能让已经分配到手的子信道空闲着，而其他用户也无法使用这个暂时空闲的线路资源。

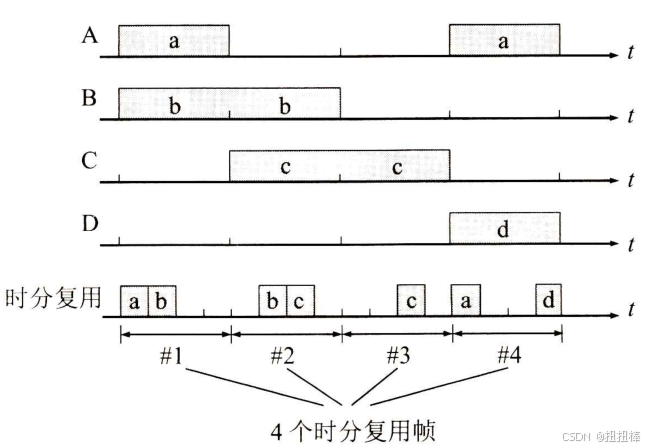

这里假定有4个用户A，B，C和D进行时分复用。复用器按A→B→C→D的顺序依次对用户的时隙进行扫描，然后构成一个个时分复用帧。图中共画出了4个时分复用帧，每个时分复用帧有4个时隙。请注意，在时分复用帧中，每一个用户所分配到的时隙长度缩短了，在本例中，只有原来的1/4。可以看出，当某用户暂时无数据发送时，在时分复用帧中分配给该用户的时隙只能处于空闲状态，其他用户即使一直有数据要发送，也不能使用这些空闲的时隙。这就导致复用后的信道利用率不高。

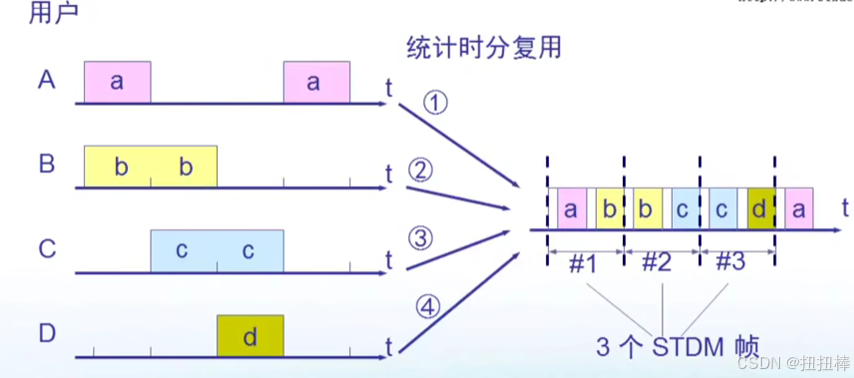

统计时分复用STDM(Statistic TDM)是一种改进的时分复用，它能明显地提高信道的利用率。集中器(concentrator)常使用这种统计时分复用。下图是统计时分复用的原理图。一个使用统计时分复用的集中器连接4个低速用户，然后将其数据集中起来通过高速线路发送到一个远地计算机。

统计时分复用使用STDM帧来传送复用的数据。但每一个STDM帧中的时隙数小于连接在集中器上的用户数。各用户有了数据就随时发往集中器的输入缓存，然后集中器按顺序依次扫描输入缓存，把缓存中的输入数据放入STDM帧中。对没有数据的缓存就跳过去。当一个帧的数据放满了，就发送出去。可以看出，STDM帧不是固定分配时隙，而是按需动态地分配时隙。因此，统计时分复用可以提高线路的利用率。

2.4.2波分复用

波分复用WDM(Wavelength Division Multiplexing)就是光的频分复用。光纤技术的应用使得数据的传输速率空前提高。现在人们借用传统的载波电话的频分复用的概念，就能做到使用一根光纤来同时传输多个频率很接近的光载波信号。这样就可使光纤的传输能力成倍地提高。由于光载波的频率很高，因此习惯上用波长而不用频率来表示所使用的光载波。这样就产生了波分复用这一名词。

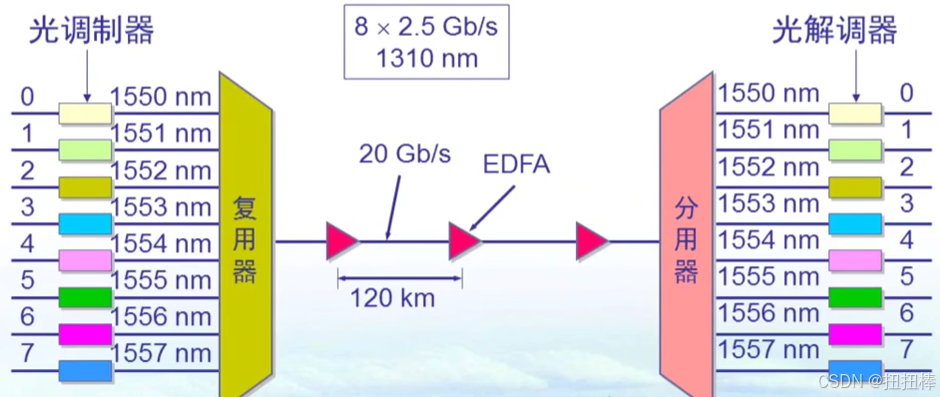

最初，人们只能在一根光纤上复用两路光载波信号。这种复用方式称为波分复用WDM。随着技术的发展，在一根光纤上复用的光载波信号的路数越来越多。现在已能做到在一根光纤上复用几十路或更多路数的光载波信号。于是就使用了密集波分复用DWDM(Dense Wavelength Division Multiplexing)这一名词。例如，每一路的数据率是40 Gbit/s，使用DWDM后，如果在一根光纤上复用64路，就能够获得2.56 Tbit/s的数据率。下图给出了波分复用的概念。

2.4.3码分复用

码分复用CDM(Code Division Multiplexing)是另一种共享信道的方法。当码分复用信道为多个不同地址的用户所共享时，就称为码分多址CDMA(Code Division Multiple Access)。每一个用户可以在同样的时间使用同样的频带进行通信。由于各用户使用经过特殊挑选的不同码型，因此各用户之间不会造成干扰。

码分复用最初用于军事通信，因为这种系统发送的信号有很强的抗干扰能力，其频谱类似于白噪声，不易被敌人发现。随着技术的进步，CDMA设备的价格大幅度下降，体积大幅度缩小，因而现在已广泛使用在民用的移动通信中，特别是在无线局域网中。采用CDMA可提高通信的话音质量和数据传输的可靠性，减少干扰对通信的影响，增大通信系统的容量，降低手机的平均发射功率等等。下面简述其工作原理。

在CDMA 中，每一个比特时间再划分为m 个短的间隔，称为码片(chip)。通常m 的值是64或128。
使用CDMA的每一个站被指派一个唯一的m bit码片序列(chip sequence)。一个站如果要发送比特1，则发送它自己的mbit码片序列。如果要发送比特0，则发送该码片序列的二进制反码。

例如，指派给S站的8bit码片序列是00011011。当S发送比特1时，它就发送序列00011011，而当S发送比特0时，就发送11100100。为了方便，我们按惯例将码片中的0记为-1，将1记为+1。因此S站的码片序列是(-1 -1 -1 +1 +1 -1 +1 +1)。

现假定S站要发送信息的数据率为b bit/s。由于每一个比特要转换成m 个比特的码片，因此S站实际上发送的数据率提高到m b bit/s，同时S站所占用的频带宽度也提高到原来数值的m 倍。这种通信方式是扩频(spread spectrum)通信中的一种。扩频通信通常有两大类。一种是直接序列扩频DSSS(Direct Sequence Spread Spectrum),如上面讲的使用码片序列就是这一类。另一种是跳频扩频FHSS(Frequency Hopping Spread Spectrum)。

CDMA 系统的一个重要特点就是这种体制给每一个站分配的码片序列不仅必须各不相同，并且还必须互相正交(orthogonal)。在实用的系统中是使用伪随机码序列。

用数学公式可以很清楚地表示码片序列的这种正交关系。令向量S 表示站S 的码片向量，再令T 表示其他任何站的码片向量。两个不同站的码片序列正交，就是向量S 和T 的规格化内积(inner product)都是0：

$S\cdot T\equiv \frac{1}{m}\sum_{i=1}^{m}S_{i}T_{i}=0$

不仅如此，向量S SS和各站码片反码的向量的内积也是0。另外一点也很重要，即任何一个码片向量和该码片向量自己的规格化内积都是1：

$S\cdot S=\frac{1}{m}\sum_{i=1}^{m}S_{i}S_{i}=\frac{1}{m}\sum_{i=1}^{m}S_{i}^{2}=\frac{1}{m}\sum_{i=1}^{m}(\pm 1)^{2}=1$

而一个码片向量和该码片反码的向量的规格化内积值是-1。这从上式可以很清楚地看出，因为求和的各项都变成了-1。

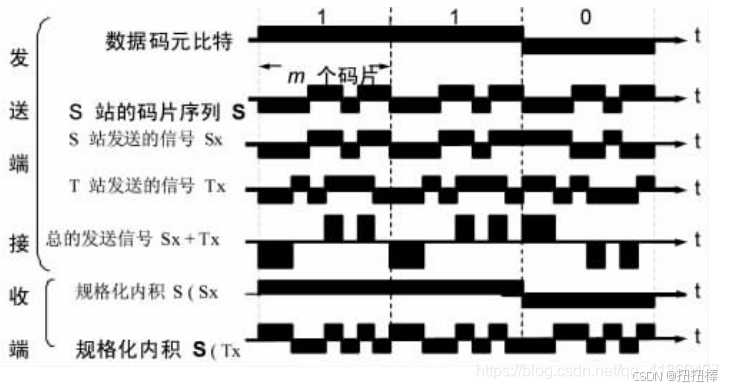

现在假定在一个CDMA系统中有很多站都在相互通信，每一个站所发送的是数据比特和本站的码片序列的乘积，因而是本站的码片序列（相当于发送比特1）和该码片序列的二进制反码（相当于发送比特0）的组合序列，或什么也不发送（相当于没有数据发送）。我们还假定所有的站所发送的码片序列都是同步的，即所有的码片序列都在同一个时刻开始。利用全球定位系统GPS就不难做到这点。

现假定有一个X站要接收S站发送的数据。X站就必须知道S站所特有的码片序列。X站使用它得到的码片向量S与接收到的未知信号进行求内积的运算。X站接收到的信号是各个站发送的码片序列之和。根据上面的公式，再根据叠加原理（假定各种信号经过信道到达接收端是叠加的关系)，那么求内积得到的结果是：所有其他站的信号都被过滤掉（其内积的相关项都是0)，而只剩下S站发送的信号。当S站发送比特1时，在X站计算内积的结果是+1，当S站发送比特0时，内积的结果是-1。

2.5 数字传输系统

了解即可，在这里省略掉了。

2.6 宽带接入技术

在第一章中已讲过，用户要连接到互联网，必须先连接到某个ISP，以便获得上网所需的IP地址。从宽带接入媒体来看，可以划分为有线宽带接入和无线宽带接入。无线宽带接入比较复杂，将在第9章中讨论这个问题。下面我们只限于讨论有线宽带接入。

2.6.1 ADSL技术

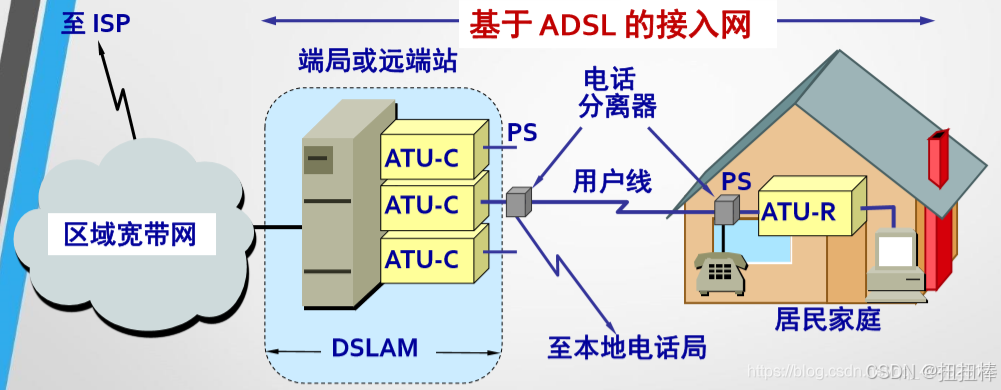

非对称数字用户线（ADSL） 是一种广泛使用的数字用户线（xDSL）技术，主要用于提供高速互联网接入。ADSL技术通过对现有的模拟电话用户线进行数字化改造，使其能够承载宽带数字业务。

ADSL的基本原理：ADSL利用数字编码技术，从现有的铜质电话线上获取最大数据传输容量，同时不干扰常规的语音服务。ADSL将0~4 kHz的低端频谱留给传统电话使用，而将高端频谱用于数据传输。这种设计使得用户可以在上网的同时打电话或发送传真，而不会影响通话质量或降低下载速度。

优点：可以利用现有电话网中的用户线（铜线），而不是需要重新布线。

2.6.2 光纤同轴混合网（HFC网)

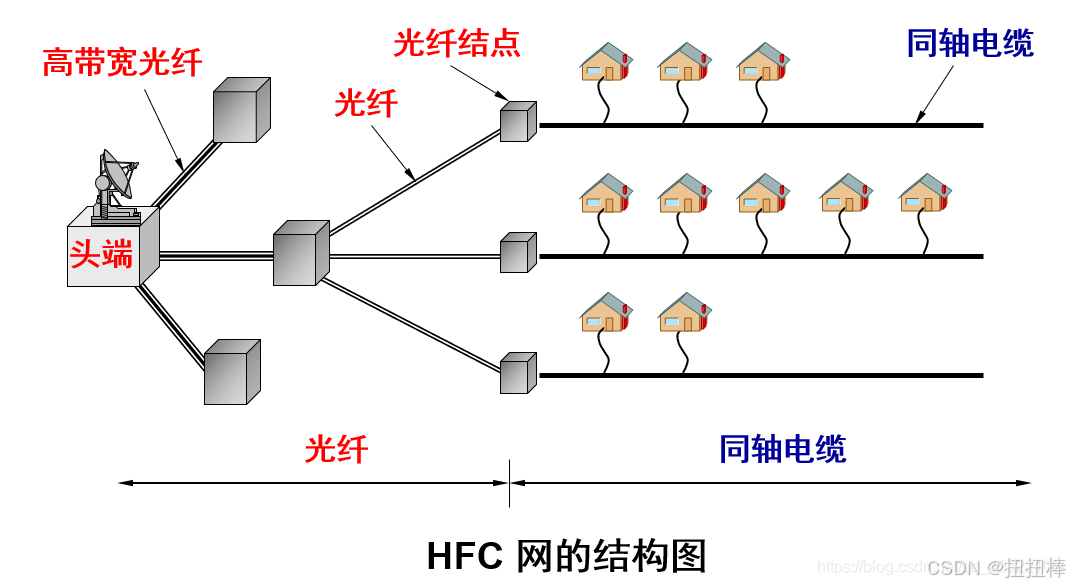

光纤同轴混合网（HFC网，HFC是Hybrid Fiber Coax的缩写）是在目前覆盖面很广的有线电视网的基础上开发的一种居民宽带接入网，用于提供电话，数据和其他宽带交互型业务。

HFC网的架构基于光纤和同轴电缆的组合，光纤用于长距离传输信号，同轴电缆用于短距离传输信号。

2.6.3 FTTx技术

FTTx是“Fiber To The x”的缩写，意谓“光纤到x”，为各种光纤通讯网络的总称，其中x代表光纤线路的目的地。

光配线网 ODN (Optical Distribution Network)

一个家庭用户远远用不了一根光纤的通信容量。为了有效地利用光纤资源，在光纤干线和广大用户之间，需要铺设一段中间的转换装置即光配线网ODN，使得数十个家庭用户能够共享一根光纤干线。

无源光配线网也叫无源光网络PON(Passive Optical Network)，种类很多，但最主流的有以下两种

1.以太网无源光网络EPON(Ethernet PON），优点：与现有以太网兼容性好，并且成本低，拓展性强，管理方便。

2.吉比特无源光网络GPON(Gigabit PON)，GPON采用通用封装方法GEM(Generic Encapsulation Method)，可承载多业务，能够提供服务质量保证，总体性能好，但成本高。

本文篇幅有限，在加上作者本人水平有限，很多细节并未写出来。本文只是一个知识点的总结，帮助大家更好的梳理知识点，要想更透彻的学好计算机网络，还得靠大家自己多多钻研，多多学习。

本文如果有出错的地方，还望大家指正！！！
