直接上代码：

一、实验概述

1.1 实验目标

实现ESP32-S3开发板采集摄像头图像数据（或本地测试数据），通过WiFi连接网络，基于RTMP协议将音视频流推送到指定的RTMP服务器（如Nginx-RTMP、阿里云视频直播等），并在客户端（如VLC、PotPlayer）成功拉流播放，验证推流功能的稳定性与可用性。

1.2 核心原理

ESP32-S3通过摄像头驱动采集图像数据，经JPEG编码压缩后，结合IDF框架中的网络组件（LWIP）建立TCP连接，通过RTMP客户端库封装音视频数据为RTMP数据包，最终推送到RTMP服务器。整个流程涉及硬件驱动、网络通信、协议封装三大核心模块的协同工作。

1.3 适用范围

本流程适用于搭载ESP32-S3芯片的开发板（如ESP32-S3-DevKitC-1），基于Espressif IDF 5.5.1开发环境，支持OV2640、OV7670等常见摄像头模块，可用于物联网视频监控、实时直播等场景的前期技术验证。

二、实验准备

2.1 硬件清单

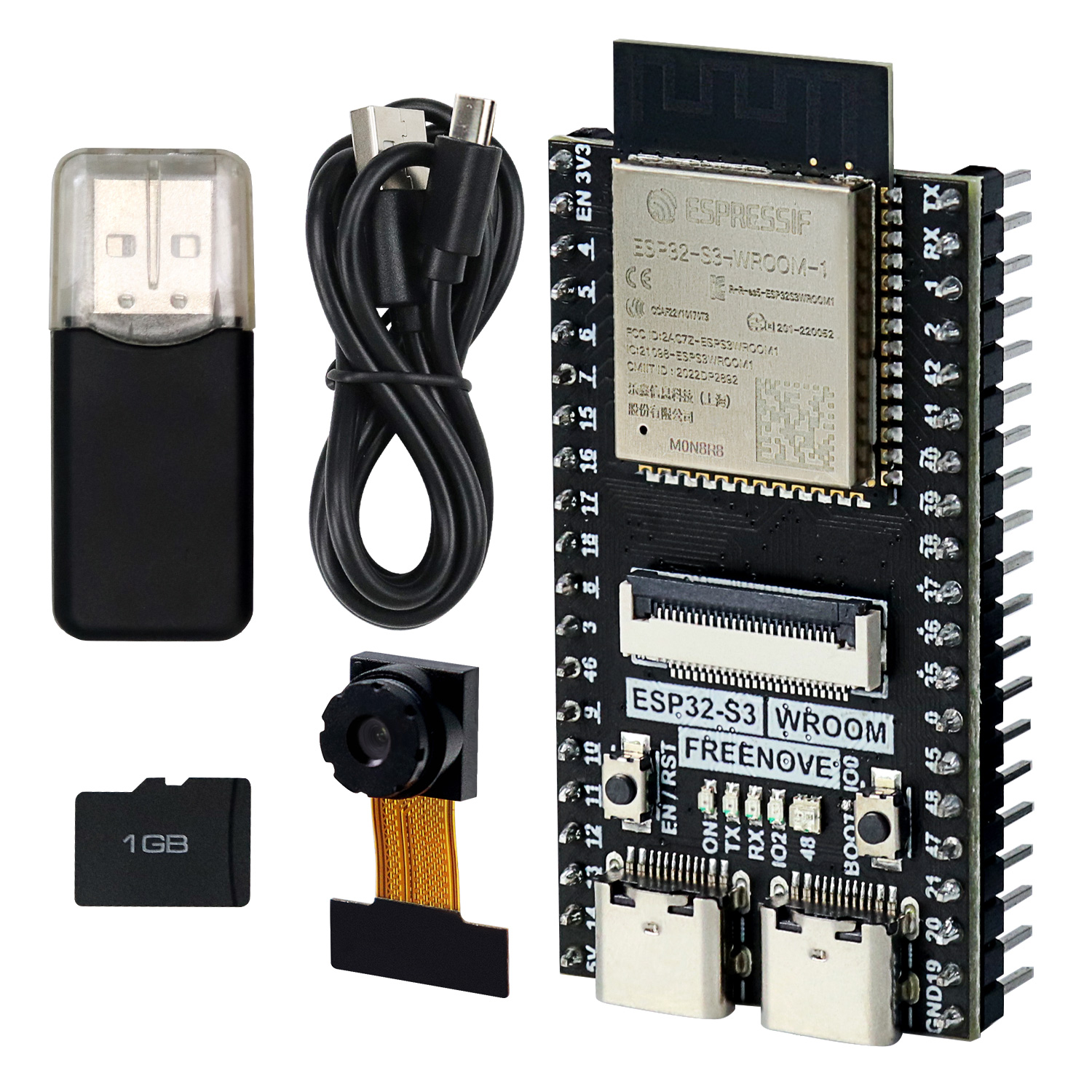

硬件名称	规格参数	数量	用途说明
ESP32-S3开发板	至少4MB Flash，支持WiFi	1块	核心控制单元，负责数据采集与推流
摄像头模块	OV2640（推荐）/OV7670	1个	采集图像数据，输出JPEG格式图像
USB数据线	Type-C（与开发板匹配）	1根	供电、程序下载与串口调试
杜邦线	公对母/公对公	若干	连接开发板与摄像头模块
电脑	Windows10/11或Ubuntu20.04	1台	搭建开发环境、烧录程序与调试

2.2 软件与工具清单

软件/工具名称	版本要求	用途说明
Espressif IDF	5.5.1	ESP32-S3的官方开发框架，提供编译、烧录工具链
VS Code	最新稳定版	代码编辑，配合IDF插件提升开发效率
ESP-IDF插件	适配IDF5.5.1	VS Code中集成IDF开发环境的插件
RTMP服务器	Nginx-RTMP 1.2.1/阿里云直播	接收ESP32-S3推送的音视频流
视频播放软件	VLC 3.0+/PotPlayer	拉取RTMP服务器的流并播放，验证推流效果
串口调试工具	SSCOM9.9/putty	查看开发板输出的日志信息，排查问题

2.3 前置知识储备

熟悉ESP32-S3的基本硬件结构，了解GPIO、SPI等外设的使用
掌握IDF框架的基础使用，包括menuconfig配置、编译与烧录流程
了解RTMP协议的基本概念，知晓RTMP推流地址的组成格式（如rtmp://ip:port/app/stream）
具备基础的网络知识，能够配置开发板连接WiFi网络

三、实验环境搭建

3.1 IDF5.5.1开发环境搭建（Windows系统）

3.1.1 安装依赖工具

安装Python 3.8-3.11版本（推荐3.10），勾选“Add Python to PATH”选项，完成后在命令行输入python --version验证安装成功。
安装Git，选择对应系统版本，安装过程中默认配置即可，通过git --version验证。

3.1.2 下载并安装IDF5.5.1

打开浏览器访问ESP-IDF官方下载页面（https://docs.espressif.com/projects/esp-idf/zh_CN/v5.5.1/esp32s3/get-started/index.html），下载“ESP-IDF 工具安装器”（esp-idf-tools-setup.exe）。
运行安装器，勾选“ESP32-S3”芯片支持，选择安装路径（建议无中文无空格，如D:\ESP-IDF-5.5.1），点击“Next”。
勾选需要安装的工具组件（默认全选即可），等待安装完成（约10-30分钟，取决于网络速度）。

3.1.3 验证IDF环境

通过开始菜单打开“ESP-IDF 5.5.1 Command Prompt”，进入IDF命令行环境。
输入idf.py --version，若输出“esp-idf v5.5.1”及相关版本信息，说明环境搭建成功。

3.1.4 VS Code与IDF插件配置

安装VS Code后，在插件市场搜索“ESP-IDF”并安装，重启VS Code。
按Ctrl+Shift+P打开命令面板，输入“ESP-IDF: Configure ESP-IDF Extension”，选择“Use existing ESP-IDF directory”，指定之前安装的IDF路径（D:\ESP-IDF-5.5.1）。
配置完成后，通过“ESP-IDF: New Project”创建项目，验证插件是否正常工作。

3.2 RTMP服务器搭建（以Nginx-RTMP为例）

3.2.1 Windows系统搭建

下载已集成RTMP模块的Nginx压缩包（推荐从https://github.com/illuspas/nginx-rtmp-win32下载），解压至无中文路径（如D:\nginx-rtmp）。

在解压目录中找到conf/nginx.conf文件，在文件末尾添加以下配置：

rtmp {
    server {
        listen 1935;  # RTMP默认监听端口
        chunk_size 4096;

        application live {  # 应用名称，需与推流地址匹配
            live on;
            record off;  # 默认关闭录像功能，可根据需要开启
        }
    }
}

http {
    server {
        listen 8080;  # HTTP服务端口，用于查看推流状态

        location /stat {
            rtmp_stat all;
            rtmp_stat_stylesheet stat.xsl;
        }

        location /stat.xsl {
            root html;
        }
    }
}

双击nginx.exe启动服务器，打开浏览器访问http://localhost:8080/stat，若看到RTMP服务器状态页面，说明搭建成功。

3.2.2 云服务器搭建（可选）

若使用阿里云、腾讯云等服务器，可通过Docker快速部署：

安装Docker后，使用以下命令拉取镜像：
```
docker pull alfg/nginx-rtmp
```
运行以下命令启动容器（请确保服务器已开放1935和8080端口）：
```
docker run -d -p 1935:1935 -p 8080:80 --name nginx-rtmp alfg/nginx-rtmp
```

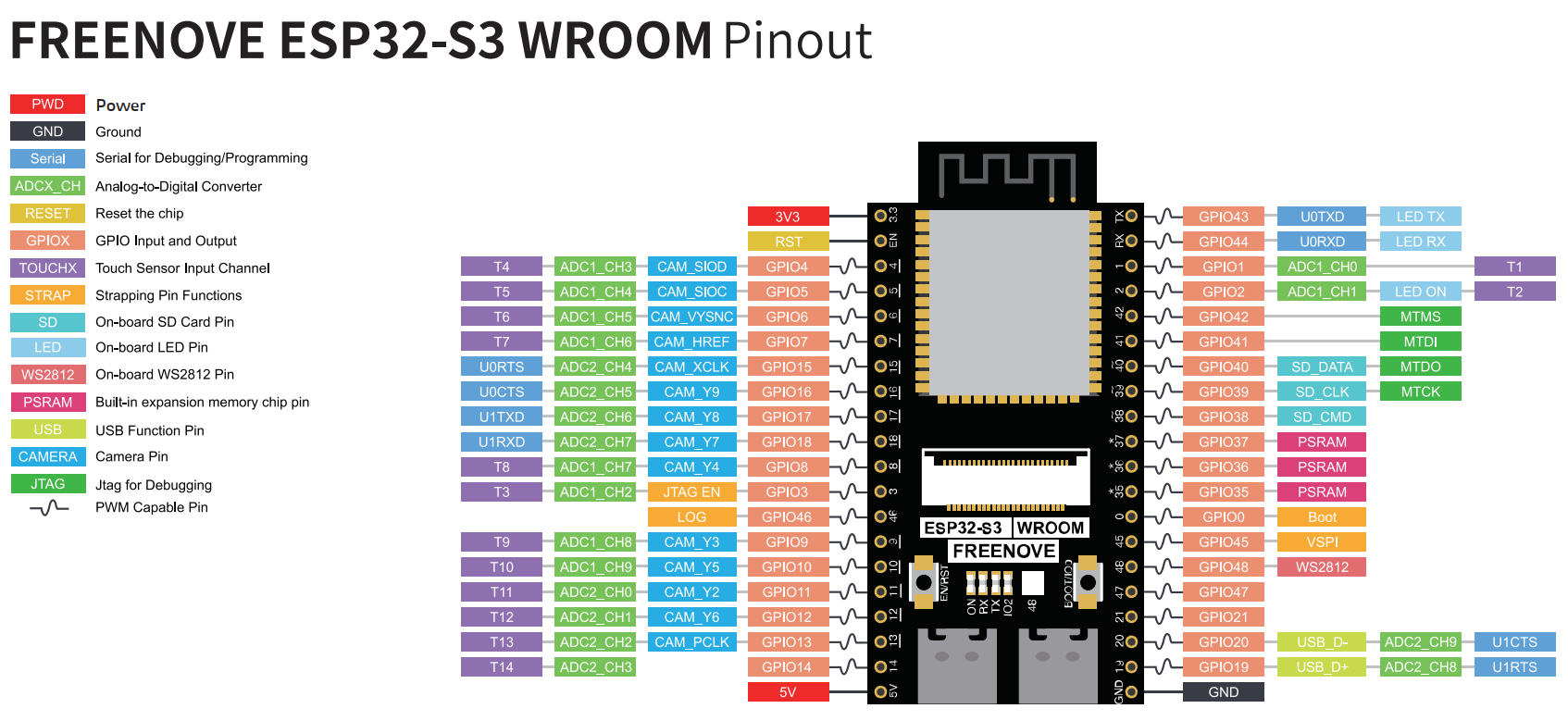

3.3 硬件连接（ESP32-S3与OV2640）

OV2640通过SPI接口与ESP32-S3连接，核心引脚对应关系如下（不同开发板引脚可能有差异，需结合硬件手册调整）：

OV2640引脚	ESP32-S3引脚	功能说明
VCC	3.3V	电源（请勿接5V，避免烧毁模块）
GND	GND	接地
SCL	GPIO18	I2C时钟线，用于配置摄像头
SDA	GPIO17	I2C数据线
CS	GPIO5	SPI片选信号
MOSI	GPIO11	SPI主机输出/从机输入
MISO	GPIO13	SPI主机输入/从机输出
SCK	GPIO12	SPI时钟线
RST	GPIO4	摄像头复位引脚
VSYNC	GPIO2	场同步信号

请在断电状态下连接开发板，完成接线后务必核对引脚对应关系，防止接反造成设备损坏。

四、实验流程实施

4.1 项目创建与代码集成
4.1.1 基础项目创建

启动ESP-IDF Command Prompt
进入工作目录（示例：D:\ESP32_Projects）

执行项目创建命令：

idf.py create-project esp32s3_rtmp_push
cd esp32s3_rtmp_push

清理默认文件：删除main目录下的app_main.c文件，为后续代码集成做准备

4.1.2 RTMP客户端库集成

修改项目根目录的CMakeLists.txt文件，添加组件依赖：

include($ENV{IDF_PATH}/tools/cmake/project.cmake)
project(esp32s3_rtmp_push)

# 添加RTMP组件
idf_component_register(
    SRCS "main/rtmp_push.c" "main/camera_driver.c"
    INCLUDE_DIRS "main"
    REQUIRES esp_wifi nvs_flash driver esp_http_client rtmp
)

在main目录下创建component_requirements.txt文件，声明依赖版本：
```
espressif/rtmp_client^1.0.0
```
执行配置命令自动完成库集成：
```
idf.py reconfigure
```

4.2 核心代码开发

4.2.1 WiFi连接配置（wifi_connect.c）

以下是优化后的代码实现WiFi Station模式连接：

#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_wifi.h"
#include "esp_event.h"
#include "esp_log.h"

#define WIFI_SSID "你的WiFi名称"
#define WIFI_PASS "你的WiFi密码"
#define WIFI_MAX_RETRY 5

static const char *TAG = "wifi_connect";
static EventGroupHandle_t s_wifi_event_group;
static int s_retry_num = 0;

static void event_handler(void* arg, esp_event_base_t event_base,
                         int32_t event_id, void* event_data) {
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {
        esp_wifi_connect();
    }
    else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED) {
        if (s_retry_num < WIFI_MAX_RETRY) {
            esp_wifi_connect();
            s_retry_num++;
            ESP_LOGI(TAG, "尝试重新连接AP");
        } else {
            xEventGroupSetBits(s_wifi_event_group, BIT1);
        }
        ESP_LOGI(TAG, "连接AP失败");
    }
    else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {
        ip_event_got_ip_t* event = (ip_event_got_ip_t*) event_data;
        ESP_LOGI(TAG, "获取IP: " IPSTR, IP2STR(&event->ip_info.ip));
        s_retry_num = 0;
        xEventGroupSetBits(s_wifi_event_group, BIT0);
    }
}

esp_err_t wifi_init_sta(void) {
    s_wifi_event_group = xEventGroupCreate();

    ESP_ERROR_CHECK(esp_netif_init());
    ESP_ERROR_CHECK(esp_event_loop_create_default());
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    esp_event_handler_instance_t instance_any_id;
    esp_event_handler_instance_t instance_got_ip;

    ESP_ERROR_CHECK(esp_event_handler_instance_register(
        WIFI_EVENT, ESP_EVENT_ANY_ID, &event_handler, NULL, &instance_any_id));
    ESP_ERROR_CHECK(esp_event_handler_instance_register(
        IP_EVENT, IP_EVENT_STA_GOT_IP, &event_handler, NULL, &instance_got_ip));

    wifi_config_t wifi_config = {
        .sta = {
            .ssid = WIFI_SSID,
            .password = WIFI_PASS,
            .threshold.authmode = WIFI_AUTH_WPA2_PSK,
            .sae_pwe_h2e = WPA3_SAE_PWE_BOTH,
        },
    };

    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));
    ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config));
    ESP_ERROR_CHECK(esp_wifi_start());

    EventBits_t bits = xEventGroupWaitBits(
        s_wifi_event_group, BIT0 | BIT1, pdFALSE, pdFALSE, portMAX_DELAY);

    if (bits & BIT0) {
        ESP_LOGI(TAG, "成功连接到AP SSID:%s", WIFI_SSID);
        return ESP_OK;
    }
    else if (bits & BIT1) {
        ESP_LOGI(TAG, "连接失败 SSID:%s", WIFI_SSID);
        return ESP_FAIL;
    }
    else {
        ESP_LOGE(TAG, "未知事件");
        return ESP_FAIL;
    }
}

4.2.2 摄像头驱动配置（camera_driver.c）

#include "driver/camera.h"
#include "esp_log.h"

static const char *TAG = "camera";

// 摄像头引脚配置
#define CAM_PIN_PWDN    -1
#define CAM_PIN_RESET   4
#define CAM_PIN_XCLK    20
#define CAM_PIN_SIOD    17
#define CAM_PIN_SIOC    18
#define CAM_PIN_D7      16
#define CAM_PIN_D6      15
#define CAM_PIN_D5      14
#define CAM_PIN_D4      13
#define CAM_PIN_D3      12
#define CAM_PIN_D2      11
#define CAM_PIN_D1      10
#define CAM_PIN_D0      9
#define CAM_PIN_VSYNC   2
#define CAM_PIN_HREF    8
#define CAM_PIN_PCLK    5

// 摄像头配置参数
static camera_config_t camera_config = {
    .pin_pwdn = CAM_PIN_PWDN,
    .pin_reset = CAM_PIN_RESET,
    .pin_xclk = CAM_PIN_XCLK,
    .pin_sccb_sda = CAM_PIN_SIOD,
    .pin_sccb_scl = CAM_PIN_SIOC,
    .pin_d7 = CAM_PIN_D7,
    .pin_d6 = CAM_PIN_D6,
    .pin_d5 = CAM_PIN_D5,
    .pin_d4 = CAM_PIN_D4,
    .pin_d3 = CAM_PIN_D3,
    .pin_d2 = CAM_PIN_D2,
    .pin_d1 = CAM_PIN_D1,
    .pin_d0 = CAM_PIN_D0,
    .pin_vsync = CAM_PIN_VSYNC,
    .pin_href = CAM_PIN_HREF,
    .pin_pclk = CAM_PIN_PCLK,
    .xclk_freq_hz = 20000000,
    .ledc_timer = LEDC_TIMER_0,
    .ledc_channel = LEDC_CHANNEL_0,
    .pixel_format = PIXFORMAT_JPEG,
    .frame_size = FRAMESIZE_QVGA,    // 320x240分辨率
    .jpeg_quality = 12,              // 0-63，数值越小画质越好
    .fb_count = 2,                   // 双帧缓存
    .fb_location = CAMERA_FB_IN_PSRAM, // 使用PSRAM存储
    .grab_mode = CAMERA_GRAB_WHEN_EMPTY
};

esp_err_t camera_init(void)
{
    // 初始化摄像头驱动
    esp_err_t err = esp_camera_init(&camera_config);
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "Camera initialization failed: 0x%x", err);
        return err;
    }

    // 设置摄像头参数
    sensor_t *sensor = esp_camera_sensor_get();
    sensor->set_framesize(sensor, FRAMESIZE_QVGA);

    return ESP_OK;
}

camera_fb_t* camera_capture_frame(void)
{
    return esp_camera_fb_get();  // 捕获图像帧
}

void camera_return_frame(camera_fb_t *frame)
{
    esp_camera_fb_return(frame);  // 释放帧缓存
}

4.2.3 RTMP推流核心逻辑（rtmp_push.c）

实现RTMP协议连接、数据封装与推流功能的核心代码如下：

#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "rtmp_client.h"
#include "wifi_connect.h"
#include "camera_driver.h"

#define RTMP_URL "rtmp://your.server.ip:1935/live/esp32s3_stream"  // RTMP推流地址
#define PUSH_FRAMERATE 10  // 推流帧率(FPS)
#define TASK_STACK_SIZE 1024*8
#define TASK_PRIORITY 5

static const char *TAG = "rtmp_push";
static rtmp_client_handle_t rtmp_client = NULL;
static TaskHandle_t push_task_handle = NULL;

// 初始化RTMP客户端
static esp_err_t rtmp_client_init(void) {
    rtmp_client_config_t config = {
        .url = RTMP_URL,
        .connect_timeout_ms = 10000,
        .send_timeout_ms = 5000,
    };

    rtmp_client = rtmp_client_create(&config);
    if (!rtmp_client) {
        ESP_LOGE(TAG, "Failed to create RTMP client");
        return ESP_FAIL;
    }

    esp_err_t err = rtmp_client_connect(rtmp_client);
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "RTMP connect failed: 0x%x", err);
        rtmp_client_destroy(rtmp_client);
        rtmp_client = NULL;
        return err;
    }

    ESP_LOGI(TAG, "RTMP connected successfully");
    return ESP_OK;
}

// 推流任务主循环
static void rtmp_push_task(void *arg) {
    int64_t start_time = esp_timer_get_time();
    int frame_count = 0;

    while (1) {
        // 帧率控制
        int64_t current_time = esp_timer_get_time();
        int64_t elapsed_time = current_time - start_time;
        int64_t expected_time = frame_count * 1000000 / PUSH_FRAMERATE;

        if (elapsed_time < expected_time) {
            vTaskDelay((expected_time - elapsed_time) / 1000);
            continue;
        }

        // 获取摄像头帧数据
        camera_fb_t *fb = camera_capture_frame();
        if (!fb) {
            ESP_LOGE(TAG, "Failed to capture frame");
            vTaskDelay(100 / portTICK_PERIOD_MS);
            continue;
        }

        // 封装RTMP视频数据包(JPEG格式)
        rtmp_packet_t packet = {
            .type = RTMP_PACKET_TYPE_VIDEO,
            .timestamp = elapsed_time / 1000,  // 时间戳(ms)
            .data = fb->buf,
            .size = fb->len,
            .is_key_frame = 1  // JPEG帧均为关键帧
        };

        // 发送RTMP数据包
        esp_err_t err = rtmp_client_send_packet(rtmp_client, &packet, 0);
        if (err != ESP_OK) {
            ESP_LOGE(TAG, "RTMP push failed: 0x%x", err);
            // 尝试重新连接
            rtmp_client_disconnect(rtmp_client);
            rtmp_client_connect(rtmp_client);
        } else {
            ESP_LOGI(TAG, "Pushed frame %d, size: %d bytes", frame_count, fb->len);
            frame_count++;
        }

        // 释放帧缓冲区
        camera_return_frame(fb);
    }
}

// 初始化推流系统
esp_err_t rtmp_push_system_init(void) {
    // 初始化WiFi连接
    esp_err_t err = wifi_init_sta();
    if (err != ESP_OK) {
        return err;
    }

    // 初始化摄像头
    err = camera_init();
    if (err != ESP_OK) {
        return err;
    }

    // 初始化RTMP客户端
    err = rtmp_client_init();
    if (err != ESP_OK) {
        return err;
    }

    // 创建推流任务
    xTaskCreatePinnedToCore(rtmp_push_task, "rtmp_push_task",
                          TASK_STACK_SIZE, NULL,
                          TASK_PRIORITY, &push_task_handle, 0);
    if (!push_task_handle) {
        ESP_LOGE(TAG, "Failed to create push task");
        return ESP_FAIL;
    }

    return ESP_OK;
}

// 应用入口函数
void app_main(void) {
    // 初始化NVS(用于WiFi配置存储)
    esp_err_t err = nvs_flash_init();
    if (err == ESP_ERR_NVS_NO_FREE_PAGES || err == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_ERROR_CHECK(nvs_flash_erase());
        err = nvs_flash_init();
    }
    ESP_ERROR_CHECK(err);

    // 初始化推流系统
    err = rtmp_push_system_init();
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "Push system init failed: 0x%x", err);
    }
}

4.3 项目配置（menuconfig）

在ESP-IDF Command Prompt中进入项目目录，执行idf.py menuconfig打开配置界面。
配置摄像头相关参数：进入“Component config” → “Camera”，勾选“Enable Camera Driver”。
根据硬件连接选择对应的摄像头型号（如“OV2640”），确认引脚配置与代码一致。
配置WiFi参数（也可在代码中直接修改）：进入“Component config” → “WiFi”，设置“WiFi SSID”和“WiFi Password”。
配置内存：进入“Component config” → “ESP32S3-Specific”，根据开发板PSRAM配置选择“Support for external, SPI-connected RAM”（若有PSRAM）。
保存配置（按S键）并退出（按Q键）。

4.4 编译与烧录

将ESP32-S3开发板通过USB数据线连接到电脑，在设备管理器中确认串口已识别（如COM3）。
执行以下命令进行编译： idf.py build若编译成功，会输出“Project build complete.”的提示，并显示固件路径（如build\esp32s3_rtmp_push.bin）。
执行烧录命令（需指定串口，替换COM3为实际串口）： idf.py -p COM3 flash烧录完成后，开发板会自动重启。
启动串口调试，查看日志： idf.py -p COM3 monitor按Ctrl+]可退出串口监控。

五、实验测试与结果分析

5.1 功能测试步骤

启动RTMP服务器：确保Nginx-RTMP服务正常运行，访问http://服务器IP:8080/stat确认服务状态。
启动开发板：烧录完成后，开发板自动重启，通过串口监控查看日志，确认以下信息： WiFi连接成功，输出“got ip: xxx.xxx.xxx.xxx”。
摄像头初始化成功，无“Camera init failed”错误。
RTMP连接成功，输出“RTMP connected successfully”。
推流正常，输出“Pushed frame x, size: xxx bytes”。
客户端拉流测试：打开VLC播放器，点击“媒体” → “打开网络串流”。
输入RTMP拉流地址（与推流地址一致，如rtmp://服务器IP:1935/live/esp32s3_stream），点击“播放”。
若测试成功，VLC将显示摄像头采集的实时图像；若失败，检查推流地址、服务器状态及网络连接。
稳定性测试：持续推流30分钟，观察客户端图像是否流畅，无卡顿、花屏现象，串口日志无推流错误。

5.2 常见问题与解决方法

问题现象	可能原因	解决方法
WiFi连接失败，提示“connect to the AP fail”	WiFi名称/密码错误；信号弱；开发板与路由器距离过远	1. 检查代码或menuconfig中的WiFi参数；2. 靠近路由器测试；3. 重启路由器
摄像头初始化失败，输出“Camera init failed”	引脚连接错误；摄像头模块损坏；供电不足	1. 重新检查硬件连接，对照引脚表确认；2. 更换摄像头模块测试；3. 确保供电稳定（使用外接电源）
RTMP连接失败，提示“RTMP connect failed”	推流地址错误；服务器未启动；网络不通；端口被占用	1. 确认RTMP地址中的IP、端口与服务器一致；2. 重启Nginx服务器；3. 测试开发板与服务器的网络连通性（ping命令）；4. 检查1935端口是否被占用
VLC无法播放，无图像输出	推流未正常启动；拉流地址错误；防火墙拦截	1. 查看串口日志，确认“Pushed frame”正常输出；2. 核对拉流地址与推流地址；3. 关闭服务器与开发板的防火墙
图像卡顿、花屏	帧率过高；网络带宽不足；摄像头缓存配置不当	1. 降低推流帧率（修改PUSH_FRAMERATE）；2. 减小图像分辨率（如改为FRAMESIZE_QQVGA）；3. 增加JPEG压缩质量（减小jpeg_quality数值）；4. 确保网络稳定

5.3 实验结果评估

若满足以下条件，说明实验成功：

开发板正常启动，WiFi、摄像头、RTMP模块初始化无错误。
RTMP推流稳定，串口日志持续输出推流信息，无频繁重连。
VLC客户端能实时拉流播放，图像清晰、流畅，无明显延迟（延迟控制在1-3秒内为正常）。
持续推流30分钟以上，系统无崩溃、无内存泄漏（通过IDF的heap_caps_get_free_size函数可查看内存使用情况）。

六、实验拓展与优化方向

6.1 功能拓展

添加音频推流：集成I2S麦克风、功放模块（如MAX9835、inmp441），采集音频数据并编码为AAC格式，通过RTMP同时推送音视频流。
动态调整参数：通过WiFi远程控制推流帧率、图像分辨率、JPEG质量等参数。
异常处理优化：增加断网重连、服务器切换、摄像头故障检测与恢复机制。
本地存储功能：将采集的图像数据同时保存到SD卡，实现“推流+本地备份”双重功能。

6.2 性能优化

内存优化：使用内存池管理图像缓存，减少内存碎片；合理配置帧缓存数量（fb_count）。
网络优化：开启TCP滑动窗口优化，调整RTMP包发送缓冲区大小；使用WiFi高性能模式。
功耗优化：在无推流需求时，将摄像头与WiFi切换到休眠模式，降低功耗（适用于电池供电场景）。

七、实验总结

本实验基于ESP32-S3和IDF5.5.1框架，完成了从环境搭建、硬件连接、代码开发到功能测试的全流程RTMP推流实现。核心难点在于摄像头驱动与RTMP协议的协同工作，以及网络连接稳定性的保障。通过本实验，可掌握ESP32-S3的外设驱动、网络通信和协议封装技术，为后续物联网视频相关项目的开发奠定基础。

实验过程中，需注重硬件连接的准确性和代码配置的一致性，遇到问题时优先通过串口日志定位故障点，结合常见问题解决方法逐步排查。对于性能与功能的优化，可根据实际应用场景灵活调整参数与拓展模块。

实验流程实施

WiFi连接配置（wifi_connect.c）

在ESP32-S3开发板中实现WiFi连接功能，需配置WiFi Station模式。以下是核心代码实现：

#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_wifi.h"
#include "esp_event.h"
#include "esp_log.h"

#define WIFI_SSID     "你的WiFi名称"
#define WIFI_PASS     "你的WiFi密码"
#define WIFI_MAX_RETRY  5

static const char *TAG = "wifi_connect";
static EventGroupHandle_t s_wifi_event_group;
static int s_retry_num = 0;

static void event_handler(void* arg, esp_event_base_t event_base,
                          int32_t event_id, void* event_data) {
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {
        esp_wifi_connect();
    } else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED) {
        if (s_retry_num < WIFI_MAX_RETRY) {
            esp_wifi_connect();
            s_retry_num++;
            ESP_LOGI(TAG, "重连WiFi...");
        } else {
            ESP_LOGE(TAG, "WiFi连接失败");
        }
    } else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {
        ip_event_got_ip_t* event = (ip_event_got_ip_t*) event_data;
        ESP_LOGI(TAG, "获取到IP地址:" IPSTR, IP2STR(&event->ip_info.ip));
        s_retry_num = 0;
    }
}

void wifi_init_sta() {
    s_wifi_event_group = xEventGroupCreate();

    ESP_ERROR_CHECK(esp_netif_init());
    ESP_ERROR_CHECK(esp_event_loop_create_default());
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    esp_event_handler_instance_t instance_any_id;
    esp_event_handler_instance_t instance_got_ip;
    ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,
                                                        ESP_EVENT_ANY_ID,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_any_id));
    ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,
                                                        IP_EVENT_STA_GOT_IP,
                                                        &event_handler,
                                                        NULL,
                                                        &instance_got_ip));

    wifi_config_t wifi_config = {
        .sta = {
            .ssid = WIFI_SSID,
            .password = WIFI_PASS,
            .threshold.authmode = WIFI_AUTH_WPA2_PSK,
        },
    };
    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));
    ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_STA, &wifi_config));
    ESP_ERROR_CHECK(esp_wifi_start());

    ESP_LOGI(TAG, "WiFi初始化完成");
}

摄像头驱动配置（camera_driver.c）

配置OV2640摄像头模块，初始化并捕获JPEG图像数据：

#include "esp_camera.h"
#include "esp_log.h"

#define CAM_PIN_PWDN    -1  // 无电源控制引脚
#define CAM_PIN_RESET   GPIO_NUM_4
#define CAM_PIN_XCLK    GPIO_NUM_15
#define CAM_PIN_SIOD    GPIO_NUM_17
#define CAM_PIN_SIOC    GPIO_NUM_18
#define CAM_PIN_D7      GPIO_NUM_36
#define CAM_PIN_D6      GPIO_NUM_37
#define CAM_PIN_D5      GPIO_NUM_38
#define CAM_PIN_D4      GPIO_NUM_39
#define CAM_PIN_D3      GPIO_NUM_35
#define CAM_PIN_D2      GPIO_NUM_14
#define CAM_PIN_D1      GPIO_NUM_13
#define CAM_PIN_D0      GPIO_NUM_34
#define CAM_PIN_VSYNC   GPIO_NUM_2
#define CAM_PIN_HREF    GPIO_NUM_19
#define CAM_PIN_PCLK    GPIO_NUM_21

static const char *TAG = "camera_driver";

void init_camera() {
    camera_config_t config = {
        .pin_pwdn = CAM_PIN_PWDN,
        .pin_reset = CAM_PIN_RESET,
        .pin_xclk = CAM_PIN_XCLK,
        .pin_sscb_sda = CAM_PIN_SIOD,
        .pin_sscb_scl = CAM_PIN_SIOC,
        .pin_d7 = CAM_PIN_D7,
        .pin_d6 = CAM_PIN_D6,
        .pin_d5 = CAM_PIN_D5,
        .pin_d4 = CAM_PIN_D4,
        .pin_d3 = CAM_PIN_D3,
        .pin_d2 = CAM_PIN_D2,
        .pin_d1 = CAM_PIN_D1,
        .pin_d0 = CAM_PIN_D0,
        .pin_vsync = CAM_PIN_VSYNC,
        .pin_href = CAM_PIN_HREF,
        .pin_pclk = CAM_PIN_PCLK,
        .xclk_freq_hz = 20000000,
        .ledc_timer = LEDC_TIMER_0,
        .ledc_channel = LEDC_CHANNEL_0,
        .pixel_format = PIXFORMAT_JPEG,
        .frame_size = FRAMESIZE_SVGA,
        .jpeg_quality = 12,
        .fb_count = 1
    };

    esp_err_t err = esp_camera_init(&config);
    if (err != ESP_OK) {
        ESP_LOGE(TAG, "摄像头初始化失败: 0x%x", err);
        return;
    }
    ESP_LOGI(TAG, "摄像头初始化成功");
}

camera_fb_t* capture_image() {
    camera_fb_t *fb = esp_camera_fb_get();
    if (!fb) {
        ESP_LOGE(TAG, "图像捕获失败");
        return NULL;
    }
    ESP_LOGI(TAG, "捕获图像成功, 大小: %d字节", fb->len);
    return fb;
}

RTMP推流实现（rtmp_push.c）

实现RTMP协议封装和推流功能：

#include "rtmp_client.h"
#include "esp_log.h"
#include "freertos/task.h"

#define RTMP_URL "rtmp://your_server_ip/live/stream_key"
static const char *TAG = "rtmp_push";

void rtmp_push_task(void *pvParameters) {
    rtmp_client_handle_t client = rtmp_client_init();
    if (!client) {
        ESP_LOGE(TAG, "RTMP客户端初始化失败");
        vTaskDelete(NULL);
    }

    if (rtmp_client_connect(client, RTMP_URL) != ESP_OK) {
        ESP_LOGE(TAG, "RTMP连接失败");
        rtmp_client_destroy(client);
        vTaskDelete(NULL);
    }
    ESP_LOGI(TAG, "RTMP连接成功");

    while (1) {
        camera_fb_t *fb = (camera_fb_t *)pvParameters;
        if (rtmp_client_send_video(client, fb->buf, fb->len, 0) != ESP_OK) {
            ESP_LOGE(TAG, "视频数据发送失败");
            break;
        }
        vTaskDelay(pdMS_TO_TICKS(1000 / 30)); // 30fps
    }

    rtmp_client_destroy(client);
    vTaskDelete(NULL);
}

void start_rtmp_push(camera_fb_t *fb) {
    xTaskCreate(rtmp_push_task, "rtmp_push_task", 4096, fb, 5, NULL);
}

主程序整合（main.c）

整合所有功能模块，实现完整流程：

#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_log.h"
#include "wifi_connect.h"
#include "camera_driver.h"
#include "rtmp_push.h"

void app_main() {
    ESP_LOGI("MAIN", "启动应用程序");

    wifi_init_sta();
    init_camera();

    while (1) {
        camera_fb_t *fb = capture_image();
        if (fb) {
            start_rtmp_push(fb);
            esp_camera_fb_return(fb);
        }
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}
