DS1302芯片是CT107D单片机中一个结构相对简单的一个模块，但是通过它就可以实现实时时钟的功能。

电路结构

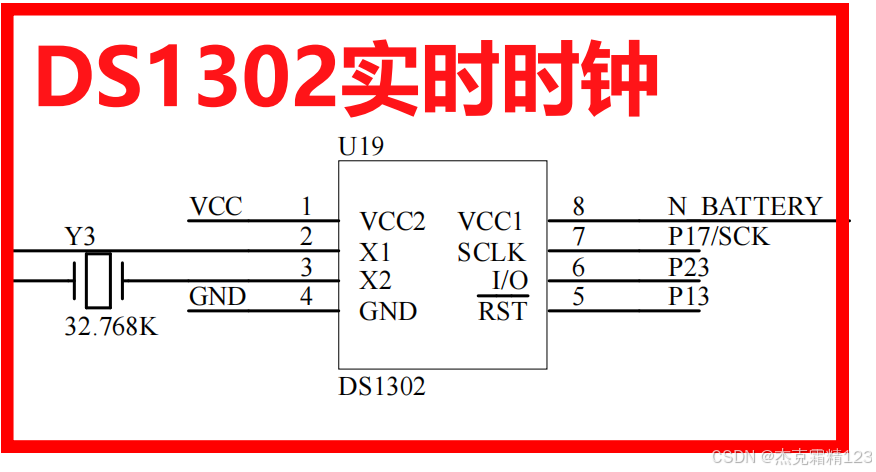

如图，我们先将看到左方，重点看到2，3管脚链接的晶振，32.768K的频率使得DS1302能够以秒的时间计算。然后8号管脚连接了电池，但是CT107D不存在独立电池供它使用所以，单片机一旦断电它也会停止工作。7号管脚连接的是串行时钟，同时与P17连接。6号管脚与P23口连接，这个实现IO口的双向通讯。5号管脚连接P13口实现控制通讯。所以总体看到DS1302就是通过三个管脚进行通讯。

DS1302特性

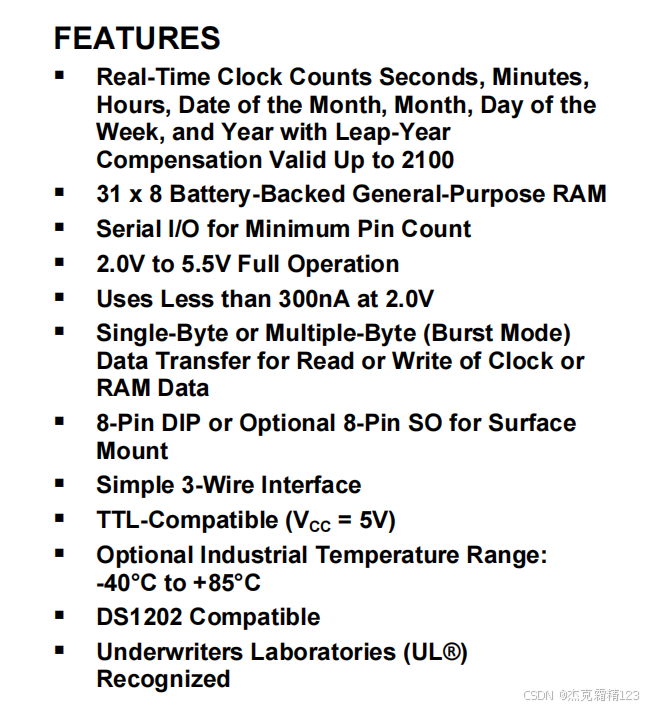

这里引用用户手册的内容。

提取几个重要内容：

1 实时时钟：计时秒分时，日月年（包括闰年），但是年份至多计算到2100年。
2 31字节的寄存器
3 串行IO口
4 工作电压2~5V
6 单字节或多字节（突发模式）传输，可用于读写寄存器
8 三线通信接口（三线SPI协议）
10 工作温度-40~85℃

地址与指令

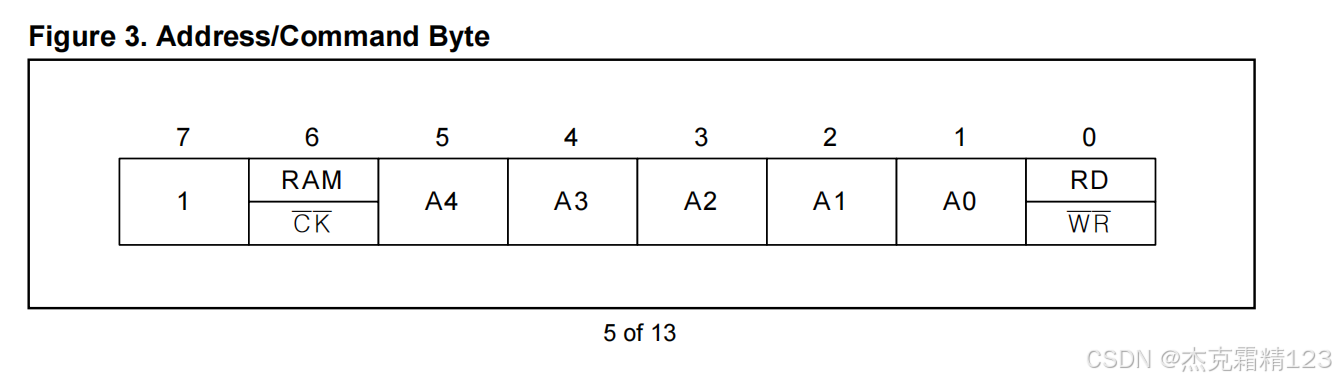

DS1302的使用需要通过确定的指令操作。这里是DS1302的地址/指令表。

最高位控制DS1302的工作，置为1工作，置为0停止；第6位控制寄存器/时钟，置为1访问寄存器，置为0访问时钟；中间A4~A0则是对应寄存器地址；最低位控制读写，置为1是读操作，置为0是写操作。

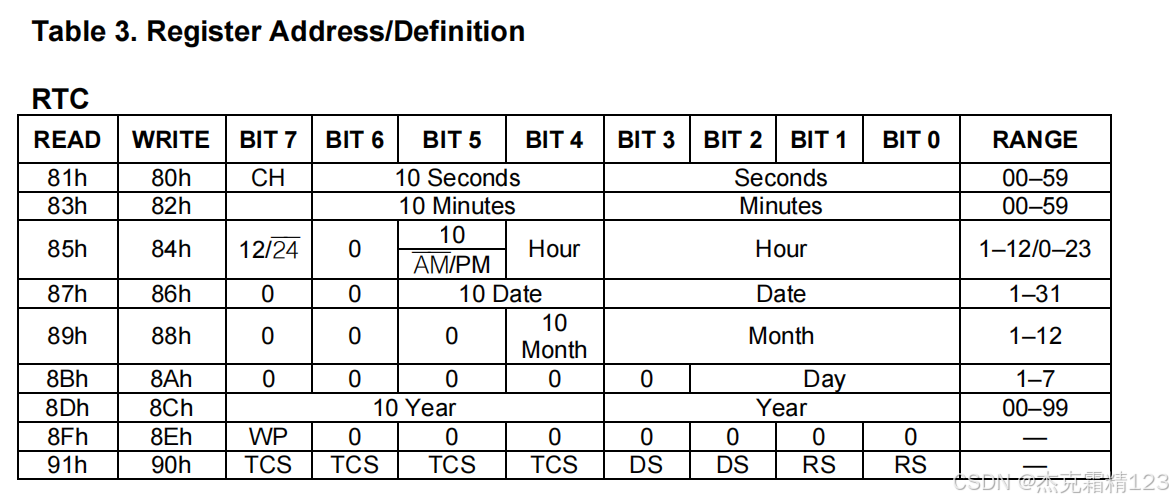

上图是对应各种读写操作的指令表，以及数据流的数据结构。图的内容较多，但是醒目这里不过多赘述。

SPI协议

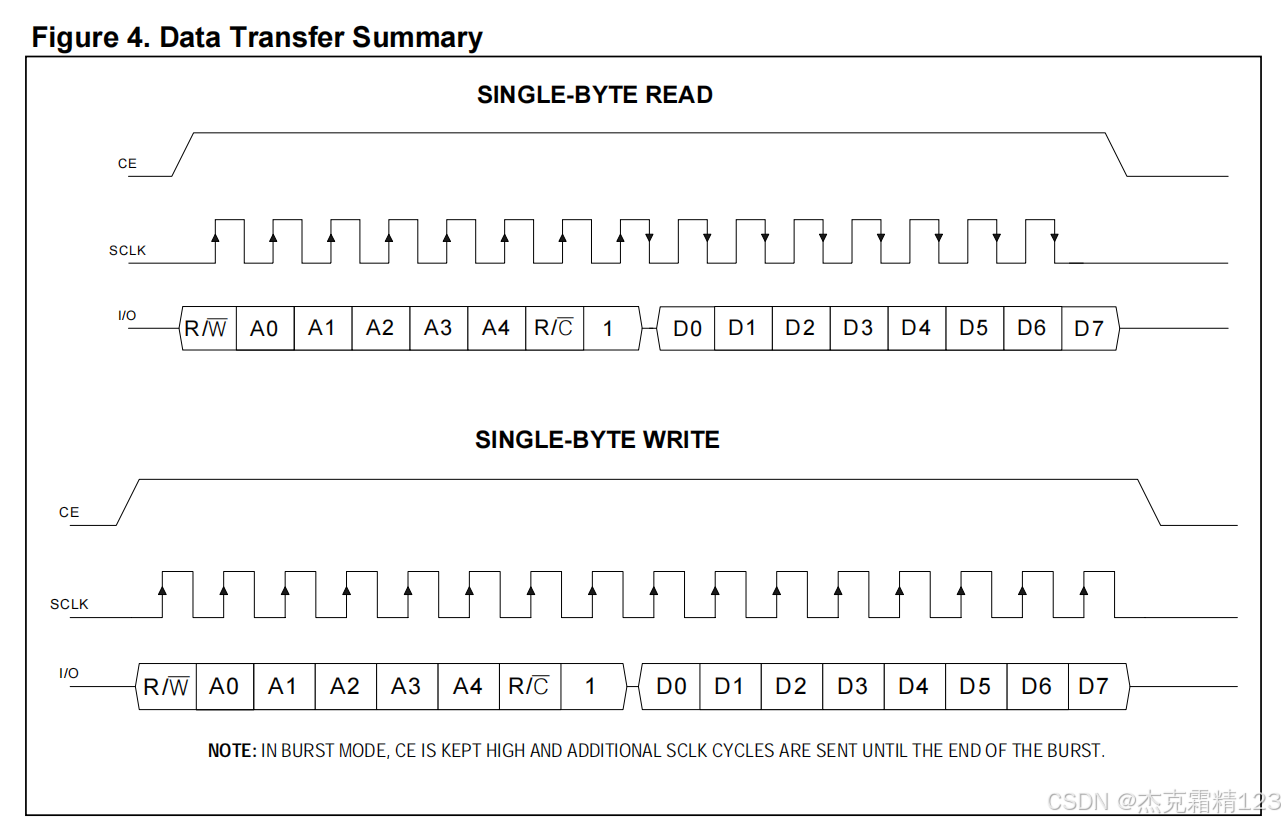

DS1302芯片的数据交换依靠SPI协议执行。但是SPI协议相对单总线等是相对简单的。这里展示SPI协议的时序图。

上图展示了读写操作的时序图。我们能够看到读写单字节不同之处在与读操作读取下降冲激，写操作读取上升冲激。前半段相同，因为是上文提到的的控制指令。各个位的数据可以参照读写操作的指令表的数据结构。

代码操作

上文将基本内容罗列出来就可以看懂代码了。

1.写操作

sbit SCK = P17;
sbit SDA = P23;
sbit RST = P13;
void vWrite_Ds1302_Byte(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK=0;
		SDA=temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

void vWrite_Ds1302( unsigned char address,unsigned char dat )
{
 	RST=0;
	_nop_();
 	SCK=0;
	_nop_();
 	RST=1;
   	_nop_();
 	vWrite_Ds1302_Byte(address);
 	vWrite_Ds1302_Byte(dat);
 	RST=0;
}

2.读操作

unsigned char ucRead_Ds1302 ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;
	_nop_();
 	SCK=0;
	_nop_();
 	RST=1;
	_nop_();
	vWrite_Ds1302_Byte(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;
	_nop_();
 	RST=0;
	SCK=0;
	_nop_();
	SCK=1;
	_nop_();
	SDA=0;
	_nop_();
	SDA=1;
	_nop_();
	return (temp);
}

3.进制转换，因为读出来的数据是16进制，如果要显示到数码管，那就要转换成10进制，同样的，我们要写入的也是16进制数，所以也要将我门常用的10进制数转化一下。我们可以通过宏定义来解决。

#define DecToBCD(dec) (dec/10*16)+(dec%10)
#define BCDToDec(bcd) (bcd/16*10)+(bcd%16)

4.程序范例（因为它能开发的操作很多所以这里只做时分秒的示范）

#include <STC15F2K60S2.H>

void vDevice_Ctrl(unsigned char p0,unsigned char p2)
{
	P0 = p0;
	P2 = P2&0x1f|p2;	//与运算0x1f是为了保证iic通讯的正常
	P2 &= 0x1f;
}

void vSystem_Init()
{
	vDevice_Ctrl(0x00,0xa0);
	vDevice_Ctrl(0xff,0x80);
	vDevice_Ctrl(0xff,0xe0);
}


unsigned char smg_code[10]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};
unsigned char smg_ctrl[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x040,0x80};
unsigned char smg_buf[8];

unsigned char second,minute,hour;
void ReadRTC()
{
	second = BCDToDec(ucRead_Ds1302(0x81));
	minute = BCDToDec(ucRead_Ds1302(0x83));
	hour = BCDToDec(ucRead_Ds1302(0x85));
}

void SMG_process()
{
	smg_buf[0] = smg_code[hour/10];
	smg_buf[1] = smg_code[hour%10]|0x80;
	smg_buf[2] = smg_code[minute/10];
	smg_buf[3] = smg_code[minute%10]|0x80;
	smg_buf[4] = smg_code[second/10];
	smg_buf[5] = smg_code[second%10];
}

void vTimer2_Init()
{
	AUXR |= 0x04;			//定时器时钟1T模式
	T2L = 0x20;				//设置定时初始值
	T2H = 0xD1;				//设置定时初始值
	AUXR |= 0x10;			//定时器2开始计时
	IE2 |= 0x04;			//定时器2中断
	EA = 1;						//开启总中断
}

void SMG_display()
{
	static unsigned char smg_i;
	vDevice_Ctrl(0x00,0xe0);
	vDevice_Ctrl(~smg_buf[smg_i],0xe0);
	vDevice_Ctrl(smg_ctrl[smg_i],0xc0);
	smg_i = (smg_i+1)%8;
}


void main()
{
	vSystem_Init();
	SetRTC(12,45,20);//12时45分20秒作为起始
	vTimer2_Init();
	while(1)
	{
		ReadRTC();
		SMG_process();
	}
}

void Timer2_IRC() interrupt 12
{
	SMG_display();
}

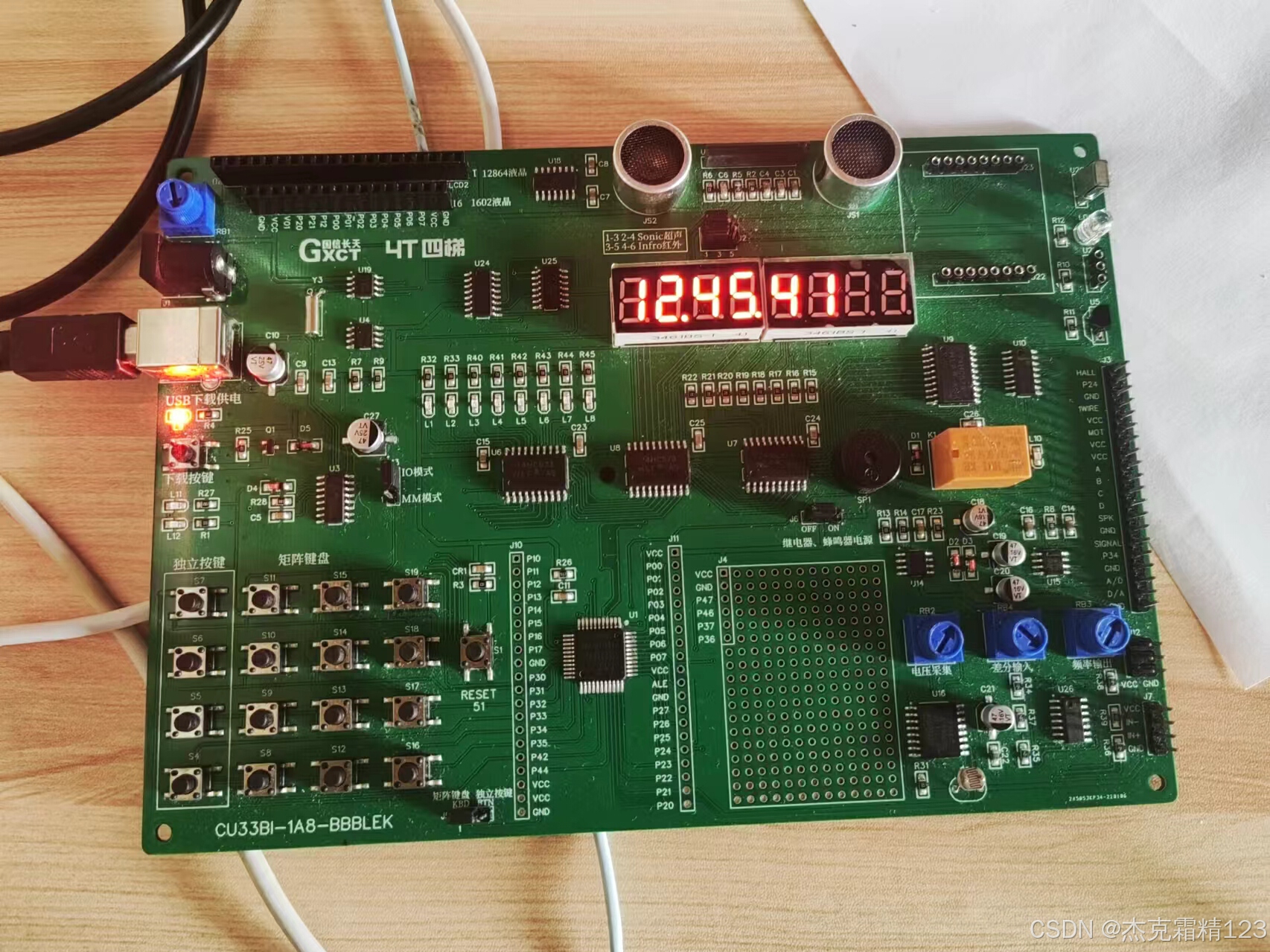

预期结果
