图片介绍
改错:TTL肖特基触发器改为施密特触发器

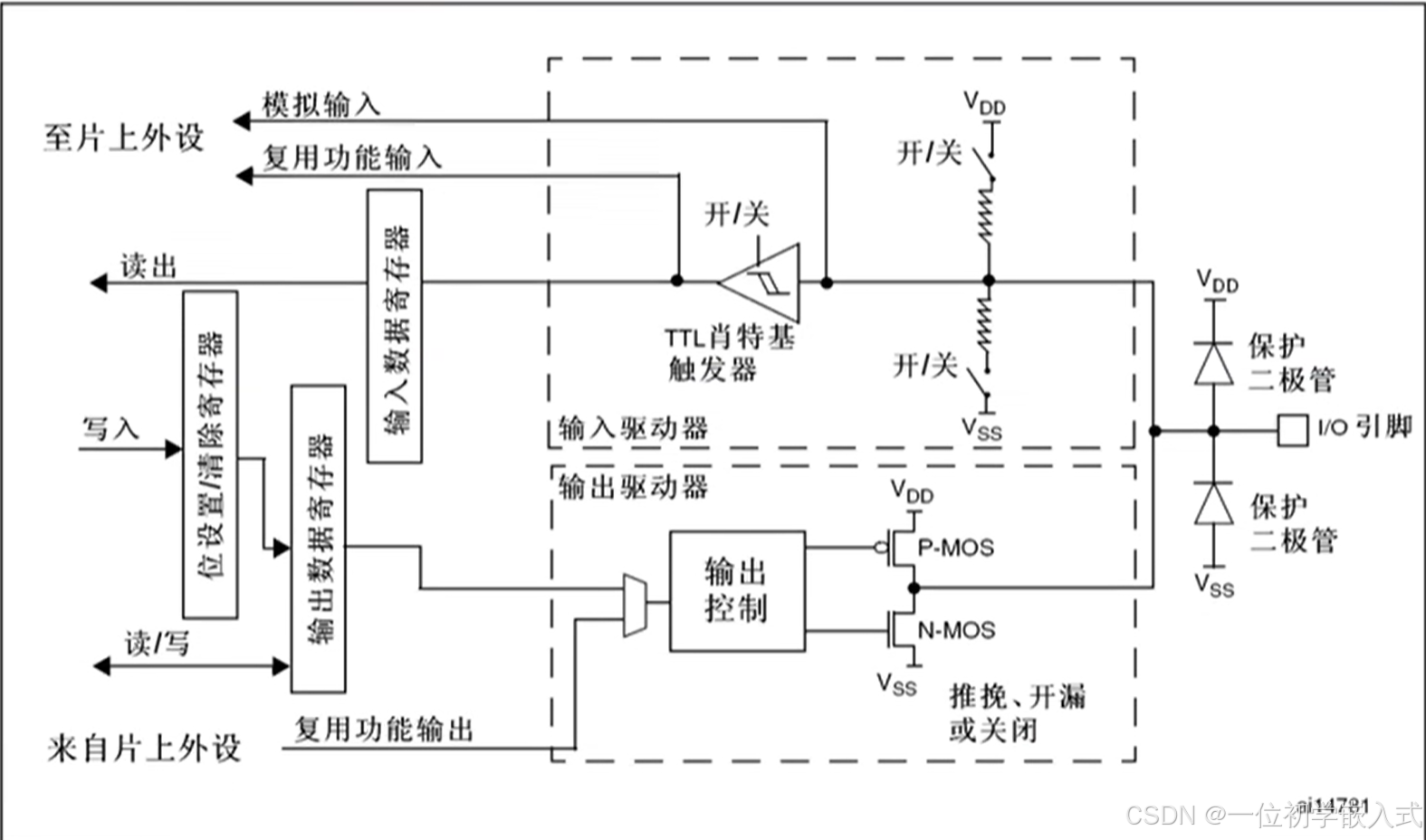

图片从左到右分为三大板块分别是:保护二极管,驱动器,寄存器。
一.保护二极管
VDD 3.3V VSS 0V
二.驱动器

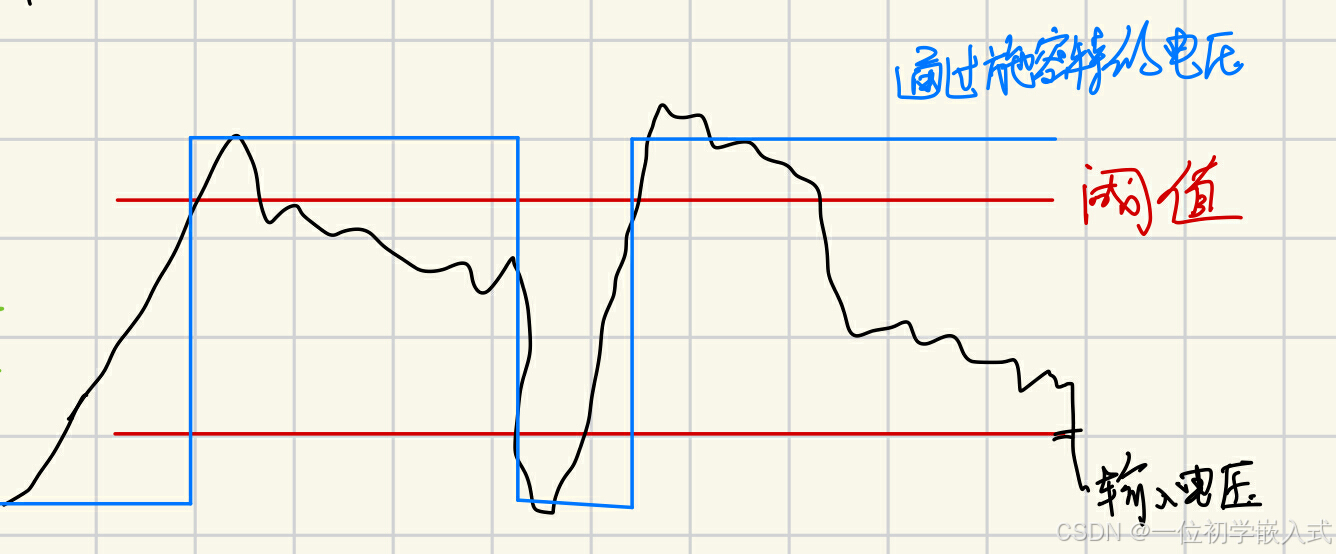

施密特触发器单元:对输入电压进行整形
如果输入电压大于某一阈值,输出就升为高电平。如果输入电压小于某一阈值,输出就升为低电平。
输出控制单元:推挽输出,开漏输出。
推挽输出模式:P-MOS和N-MOS均在工作
1,当数据寄存器为1时,下管断开,上管导通,输出直接接到VDD,输出为高电平
2, 当数据寄存器为0时,上管断开,下管导通,输出直接接到VSS,输出为低电平
开漏输出模式:P-MOS无效,N-MOS处于工作状态。
1,当数据寄存器为1时,下管断开,这是相当于断开,也就是高阻模式
2,当数据寄存器为0时,下管导通,输出为低电平
优势
1,推挽输出 数据寄存器为1时,有较强的驱动能力,也称强推挽输出模式
2,开漏输出 数据寄存器为0时,可以作为通信协议的驱动方式

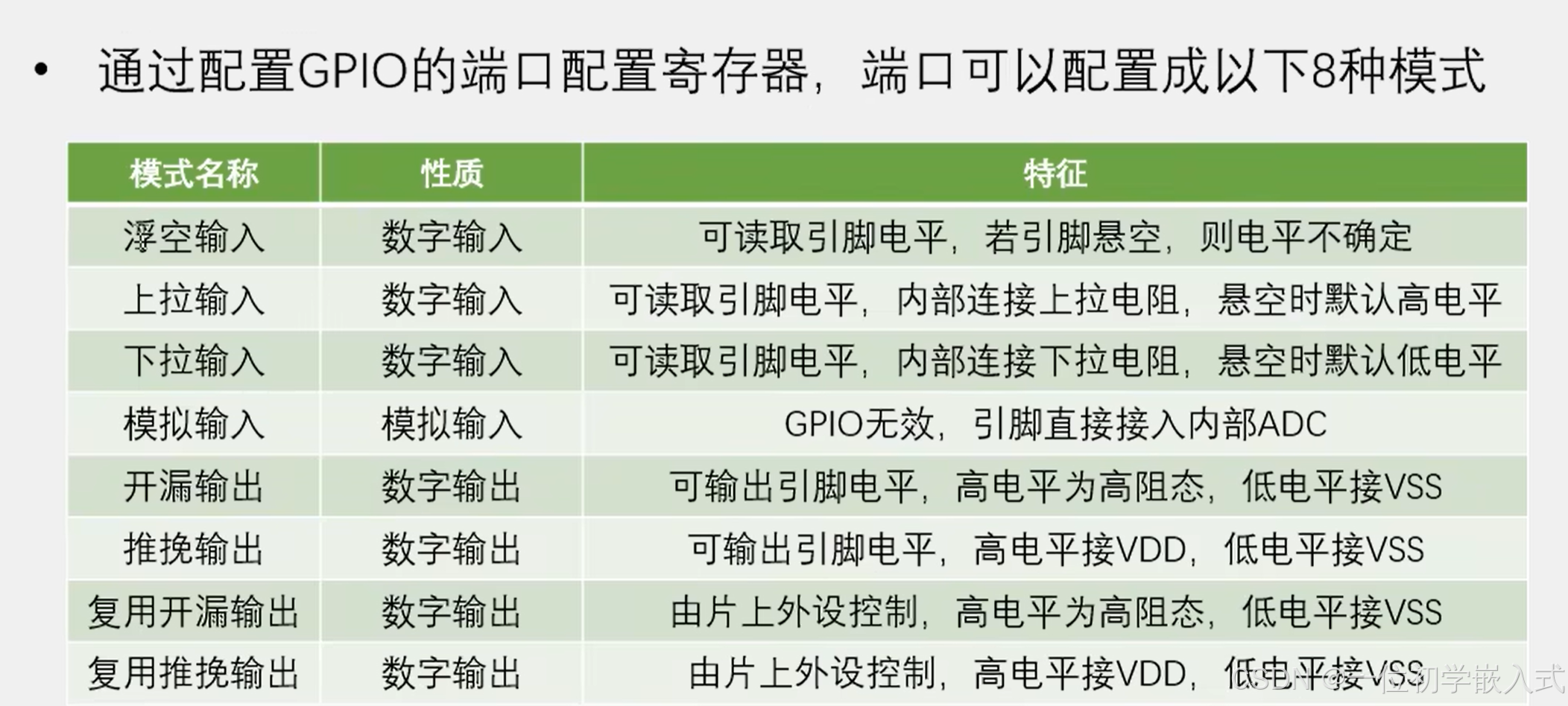

8种GPIO端口配置寄存器
