什么是OSPF？

OSPF

ospf全称（Open Shortest Path First，OSPF）开放式最短路径优先，是被最广泛使用的一种动态路由协议，是一种链路状态协议。具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。

我们一般在网络中使用OSPF协议后，大部分路由能将OSPF协议自行计算和生成，无须人工配置，当网络发生变化时，协议自动计算、更正路由，方便网络管理。但如果我们使用不当，不结合具体网络应用环境，不做好细致规划，反而有可能会引起故障。

为什么需要OSPF

 1. ospf主要是为了解决RIP三大问题而出现的 列如：

    收敛很慢     容易产生路由环路    延展性差

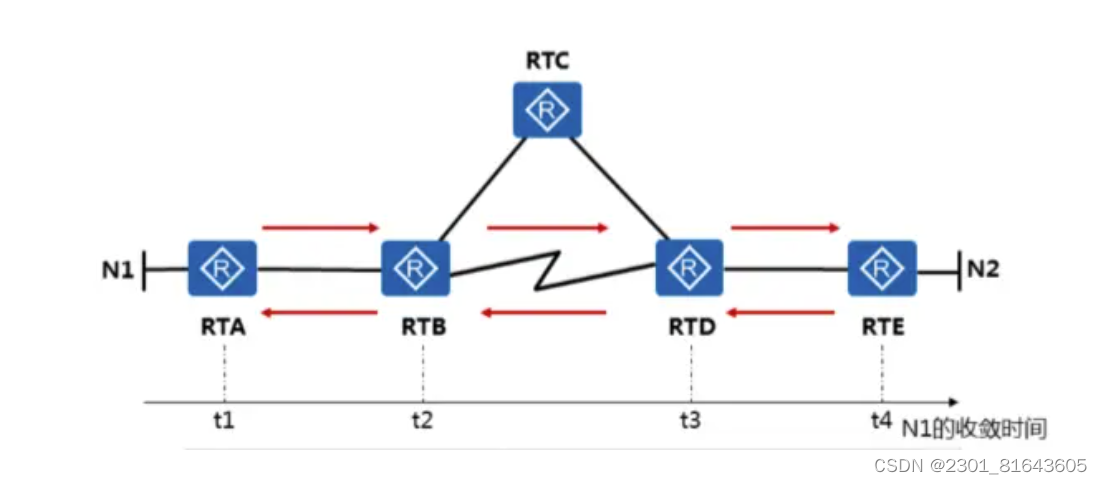

(收敛缓慢)

 2 .ospf的应用范围非常广 ，认可比较度高像教育，金融，运营商，企业、医疗等行业，不论组网模型是复杂还是简单，也无论设备数量和路由条目有多少，OSPF都能很好的满足对应的需求，更好的应用到生活中

在实际网络中，OSPF协议广泛应用于各种场景。 例如，在企业网络中，OSPF协议可以用于构建高效、稳定的内部路由体系；在运营商网络中，OSPF协议可以用于实现不同自治系统（AS）之间的路由交换；在数据中心网络中，OSPF协议可以用于实现 负载均衡 和故障恢复等功能。

 3 . ospf的优点较多

无环路：区域内部采用树形算法；区域间采用星型拓扑

收敛快：相比于其他路由协议能更快速的收敛网络

扩展性好：当网络规模扩大的时候， OPSF支持多区域可以将一些设备划分在一个区域

支持认证：增加了网络的安全性

OSPF的配置与显示

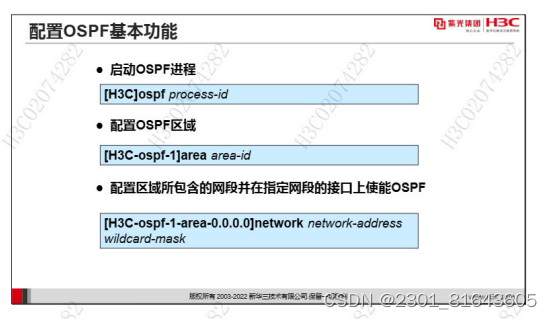

ospf的一些基本功能

单区域OSPF的配置

A与B划分到同一区域运行OSPF

多区域OSPF的配置

A与B仍在同一区域，此时RTB是区域边界路由器，负责在不同区域间转发报文

OSPF的显示与调式

完成OSPF配置后，可以用dispiay ospf peer 命令显示配置后的OSPF的运行情况

用 display ospf interface 显示接口信息

用 display ospf routing 显示 ospf 的路由信息

用 display ip routing-table 显示ip路由信息

用display os[f verbose 显示进程详细信息

用 display os[f ststistics 显示ospf统计信息

用 display ospf statictics error 显示错误统计信息

用 display ospf lsdb 显示ospf的lsdb信息

OSPF的一些调试命令如事件调试命令 debugging ospf event

单区域的OSPF增强配置

 修改路由器接口开销

[RTA] int g0/0

[RTA]ospf cost 150

在RTB的g0/0修改为优先级为0

[RTA]int g0/0

[RTA]ospf dr-priority 0

OSPF路由协议以及状态协议

OSPF协议

OSPF协议是一种链路状态协议。每个路由器负责发现、维护与邻居的关系，并将已知的邻居列表和链路费用LSU(Link State Update)报文描述，通过可靠的泛洪与自治系统AS(Autonomous System)内的其他路由器周期性交互，学习到整个自治系统的网络拓扑结构;并通过自治系统边界的路由器注入其他AS的路由信息，从而得到整个Internet的路由信息。每隔一个特定时间或当链路状态发生变化时，重新生成LSA，路由器通过泛洪机制将新LSA通告出去，以便实现路由的实时更新。

优点

1）OSPF适合在大范围的网络：OSPF协议当中对于路由的跳数，它是没有限制的，所以OSPF协议能用在许多场合，同时也支持更加广泛的网络规模。只要是在组播的网络中，OSPF协议能够支持数十台路由器一起运作。

（2）组播触发式更新：OSPF协议在收敛完成后，会以触发方式发送拓扑变化的信息给其他路由器，这样就可以减少网络宽带的利用率；同时，可以减小干扰，特别是在使用组播网络结构，对外发出信息时，它对其他设备不构成影响。

（3）收敛速度快：如果网络结构出现改变，OSPF协议的系统会以最快的速度发出新的报文，从而使新的拓扑情况很快扩散到整个网络；而且，OSPF采用周期较短的HELLO报文来维护邻居状态。

（4）以开销作为度量值：OSPF协议在设计时，就考虑到了链路带宽对路由度量值的影响。OSPF协议是以开销值作为标准，而链路开销和链路带宽，正好形成了反比的关系，带宽越是高，开销就会越小，这样一来，OSPF选路主要基于带宽因素。

（5）OSPF协议的设计是为了避免路由环路：在使用最短路径的算法下，收到路由中的链路状态，然后生成路径，这样不会产生环路。

（6）应用广泛：广泛的应用在互联网上，其他会有大量的应用实例。证明这是使用最广泛的IGP之一

实现过程

1、初始化形成端口初始信息：在路由器初始化或网络结构发生变化(如链路发生变化，路由器新增或损坏)时，相关路由器会产生链路状态广播数据包LSA，该数据包里包含路由器上所有相连链路，也即为所有端口的状态信息。

2、路由器间通过泛洪(Flooding)机制交换链路状态信息：各路由器一方面将其LSA数据包传送给所有与其相邻的OSPF路由器，另一方面接收其相邻的OSPF路由器传来的LSA数据包，根据其更新自己的数据库。

3、形成稳定的区域拓扑结构数据库：OSPF路由协议通过泛洪法逐渐收敛，形成该区域拓扑结构的数据库，这时所有的路由器均保留了该数据库的一个副本。

4、形成路由表：所有的路由器根据其区域拓扑结构数据库副本采用最短路径法计算形成各自的路由表。

OSPF的状态协议

如果说距离矢量路由协议提供的是路标，那么链路状态路由协议提供的就是地图。每个运行链路状态协议的路由器上都有一张完整的网络图。运行链路状态协议的每一台路由器都会有一张地图库从而避免了环路。
