前言
哈喽，各位小伙伴大家好!上期我们讲了文件缓冲区 今天我们讲的是文件系统。话不多说，我们进入正题！向大厂冲锋！
1.理解硬件

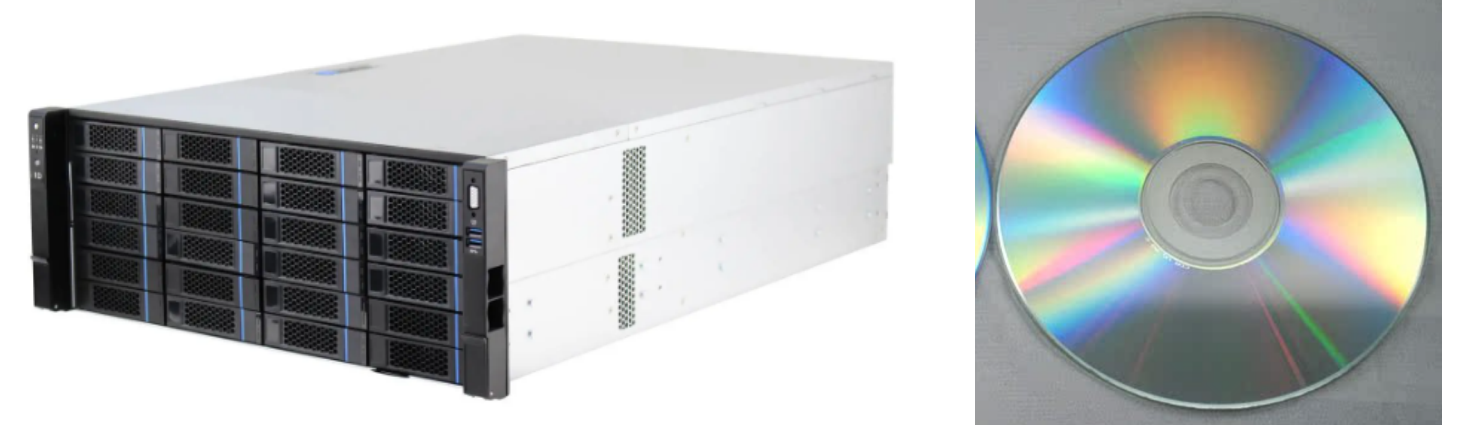

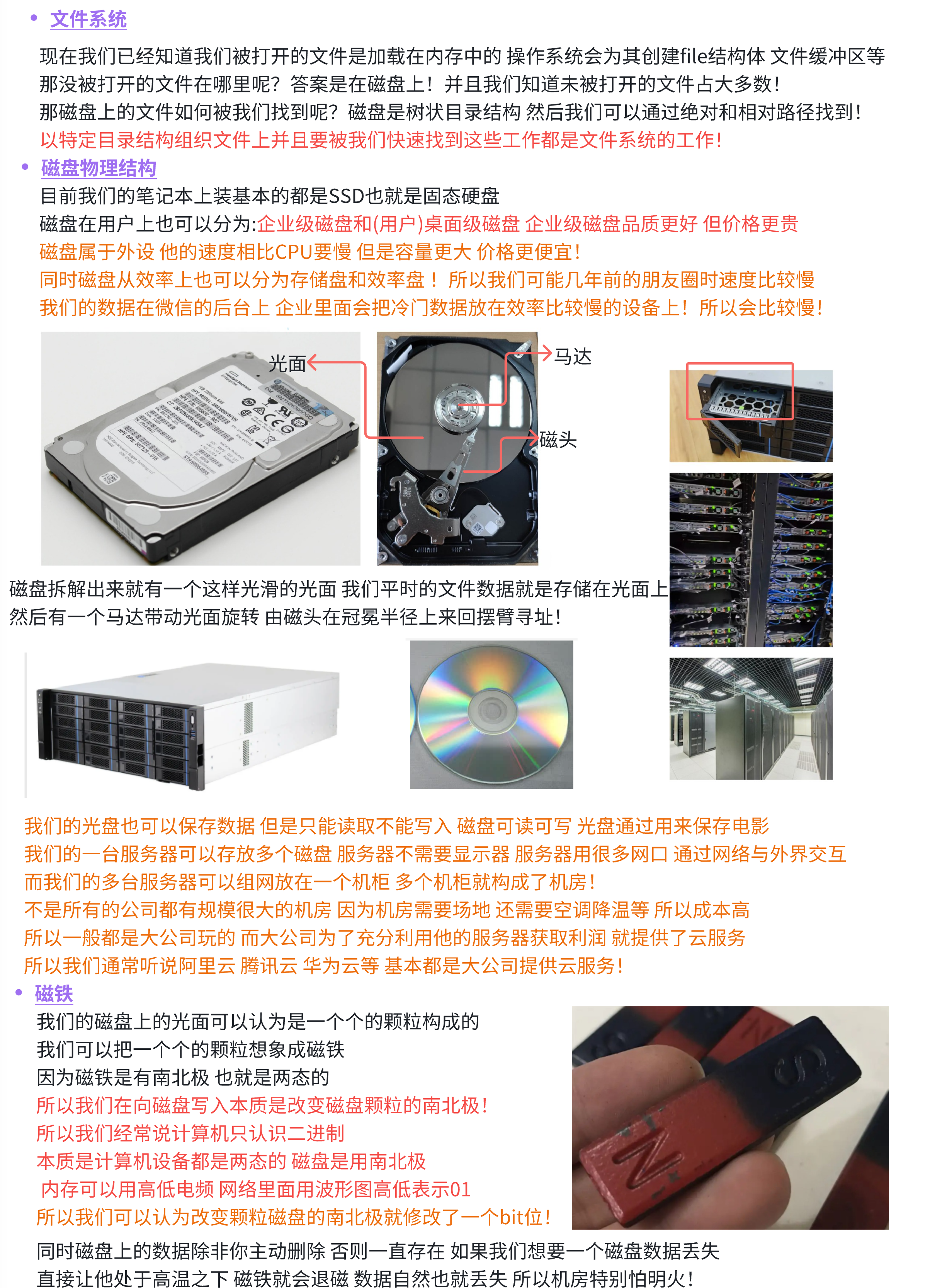

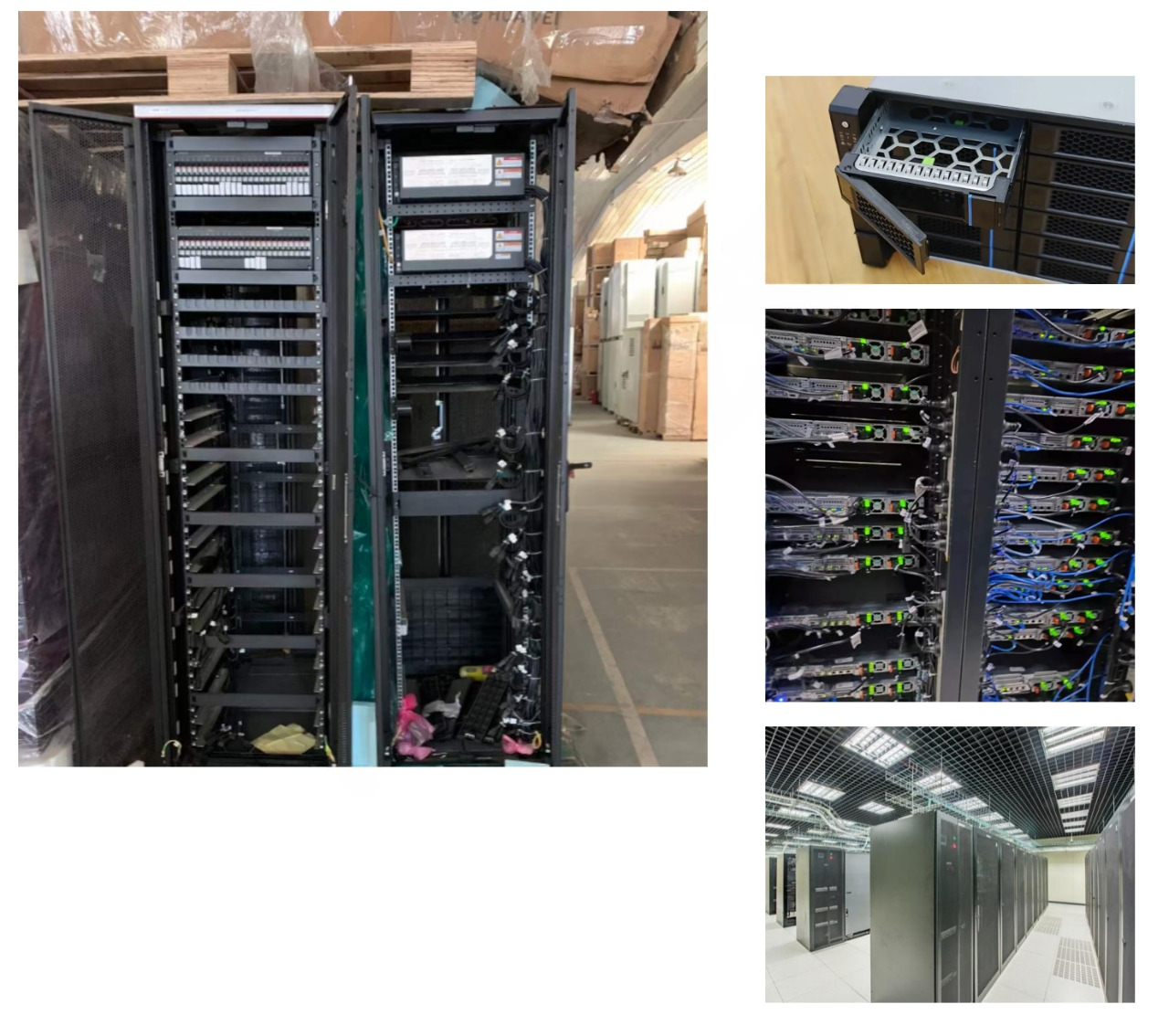

1-1磁盘、服务器、机柜、机房

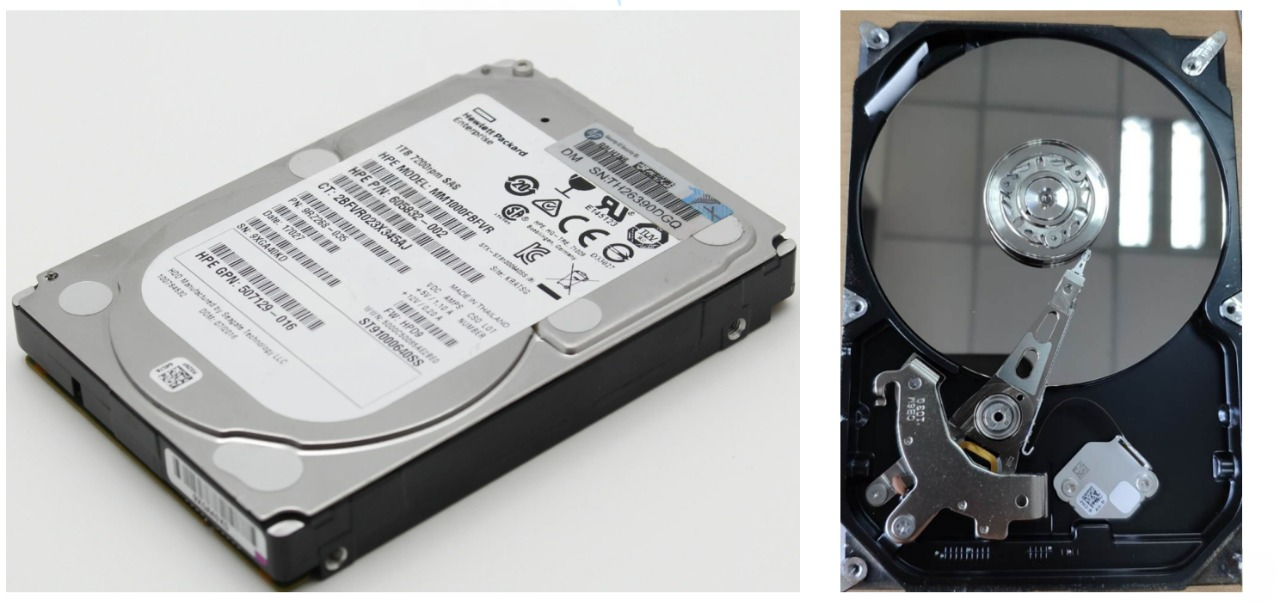

- 机械磁盘是计算机中唯一的一个机械设备
- 磁盘外设
- 慢
- 容量大，价格便宜
题外话： - 关于机房
- 关于磁盘—磁铁

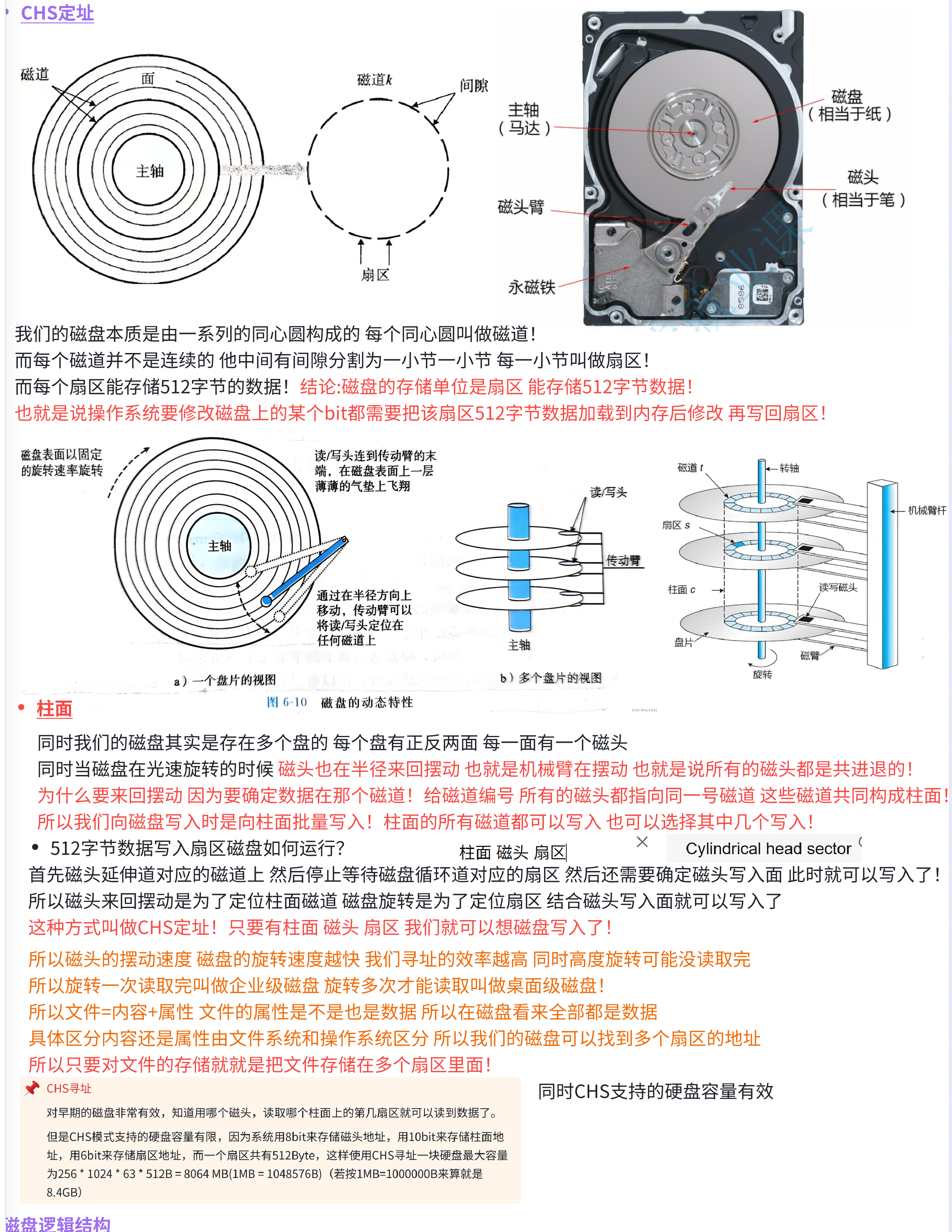

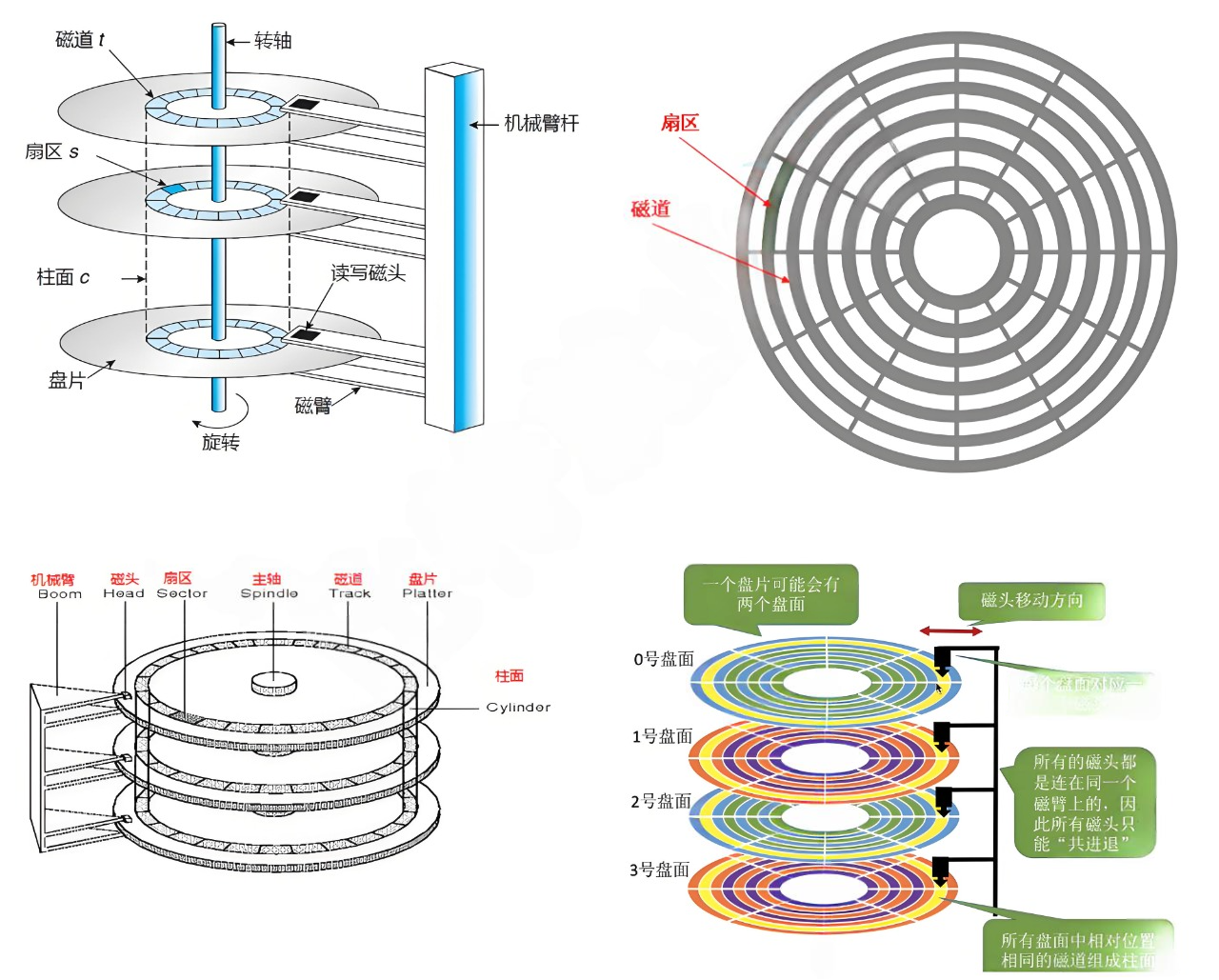

1-2磁盘物理结构
扇区：是磁盘存储数据的基本单位，512字节，块设备
如何定位一个扇区呢?
- 可以先定位磁头(header)
- 确定磁头要访问哪一个柱面(磁道）（cylinder)
- 定位一个扇区(sector)
- CHS地址定位
文件=内容+属性都是数据，无非就是占据那几个扇区的问题！能定位一个扇区了，能不能定位多个扇区呢?
扇区是从磁盘读出和写入信息的最小单位，通常大小为 512 字节。磁头（head）数：每个盘片一般有上下两面，分别对应1个磁头，共2个磁头磁道（track）数：磁道是从盘片外圈往内圈编号0磁道，1磁道…，靠近主轴的同心圆用于停靠磁头，不存储数据柱面（cylinder）数：磁道构成柱面，数量上等同于磁道个数扇区（sector）数：每个磁道都被切分成很多扇形区域，每道的扇区数量相同圆盘（platter）数：就是盘片的数量磁盘容量=磁头数 × 磁道(柱面)数 × 每道扇区数 × 每扇区字节数细节：传动臂上的磁头是共进退的(这点比较重要，后面会说明)
柱面(cylinder)，磁头(head)，扇区(sector)，显然可以定位数据了，这就是数据定位(寻址)方 式之一，CHS寻址方式。

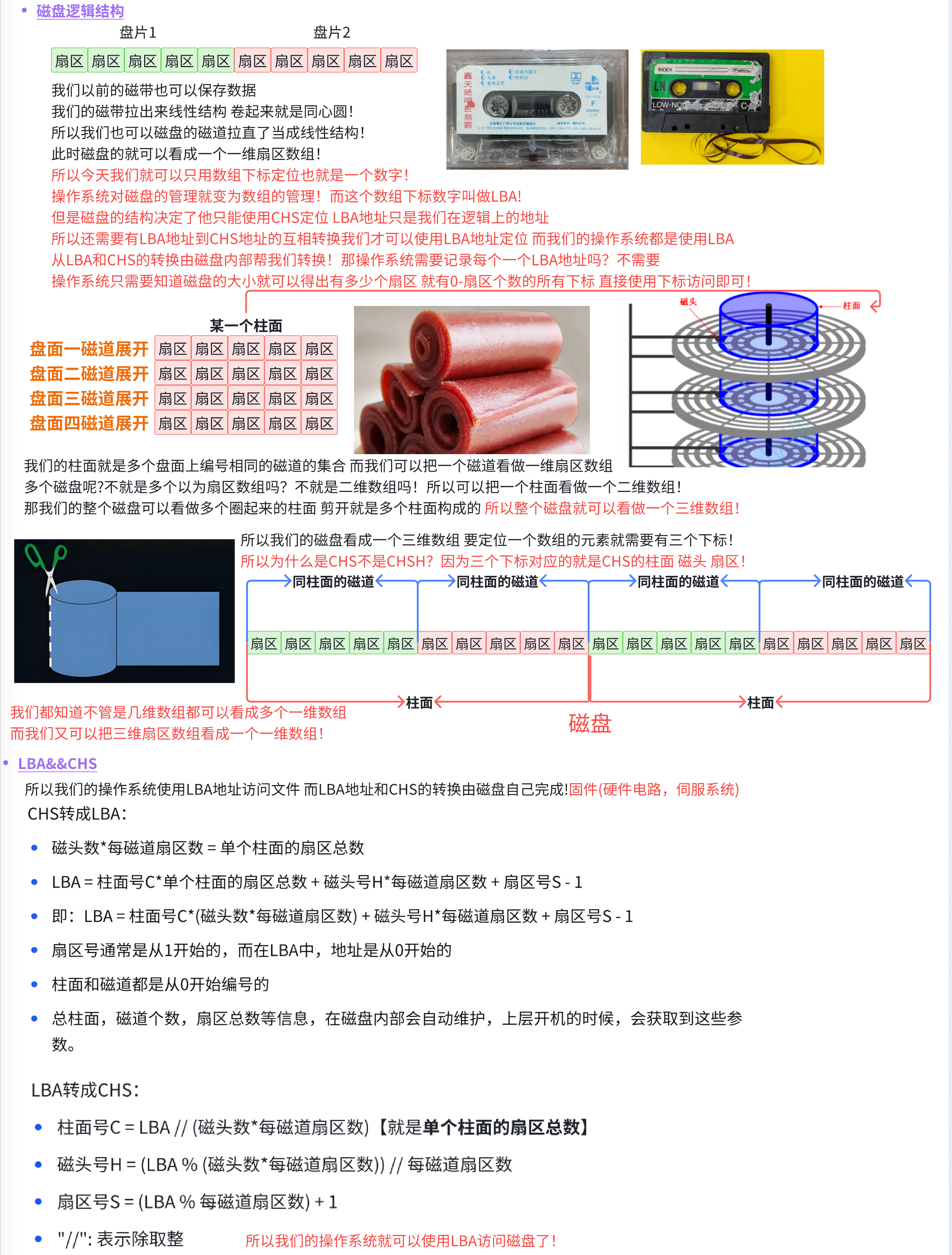

1-4磁盘的逻辑结构
1-4-1理解过程

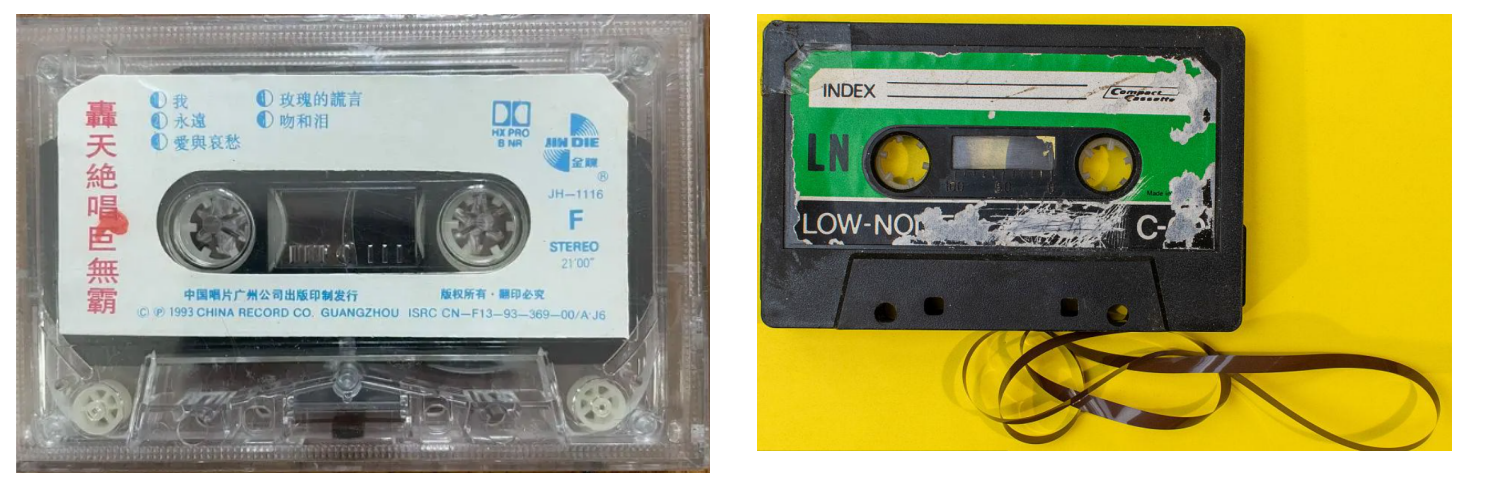

- 磁带上面可以存储数据，我们可以把磁带“拉直”，形成线性结构
- 那么磁盘本质上虽然是硬质的，但是逻辑上我们可以把磁盘想象成为卷在一起的磁带，那么磁盘的逻辑存储结构我们也可以类似于：
- 这样每一个扇区，就有了一个线性地址(其实就是数组下标)，这种地址叫做LBA
1-4-2 真实过程
一个细节：传动臂上的磁头是共进退的

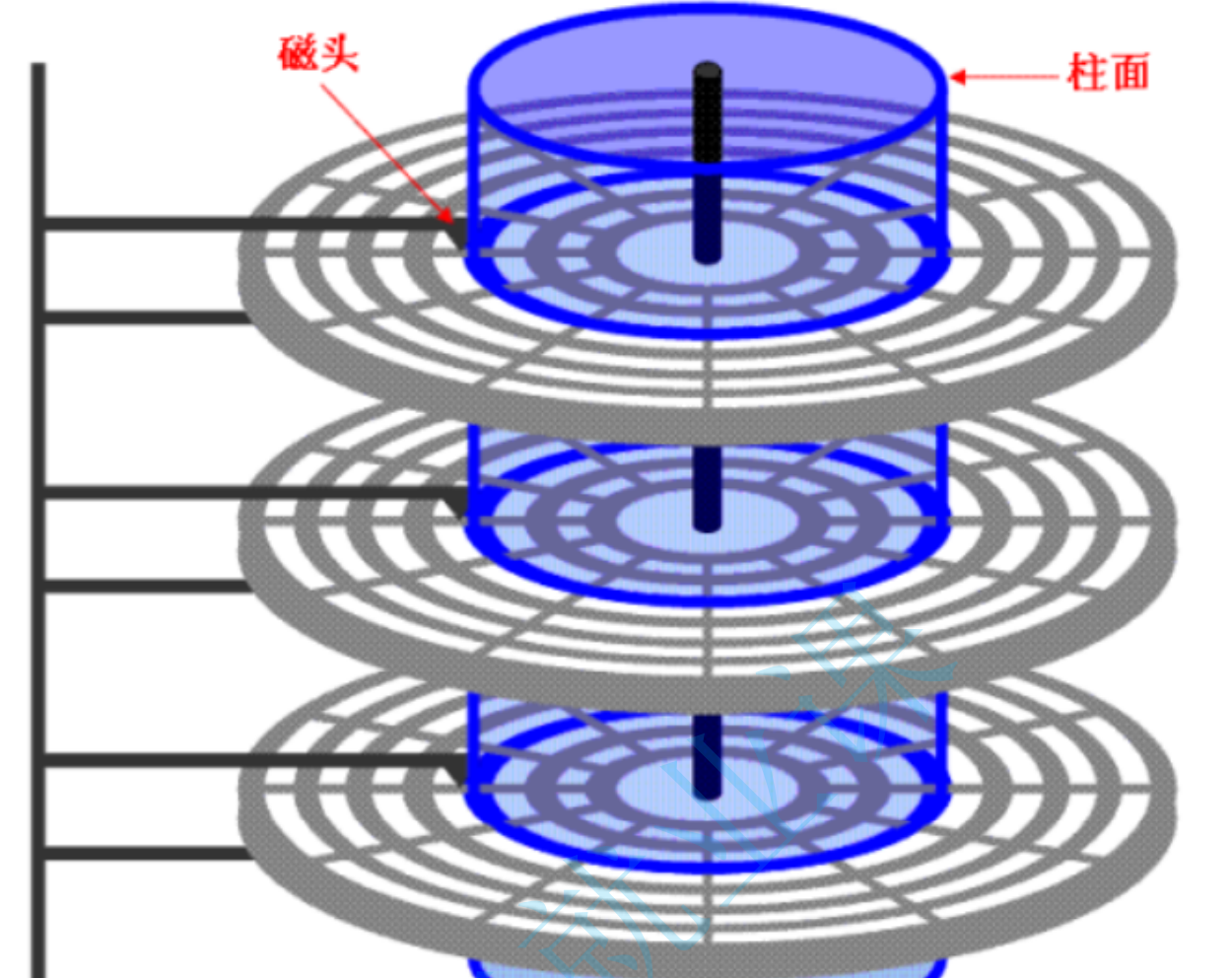

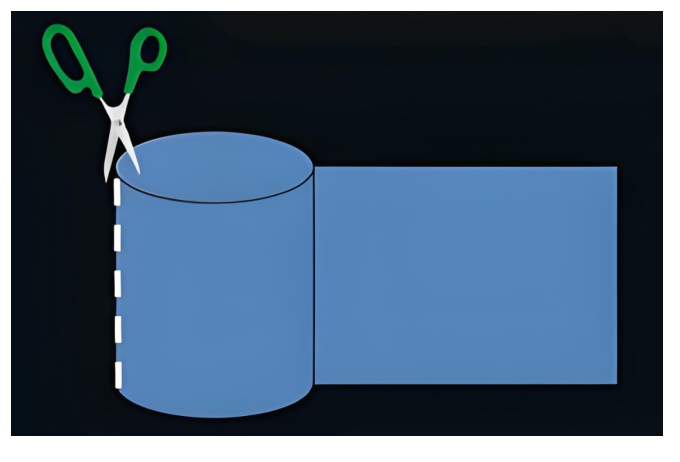

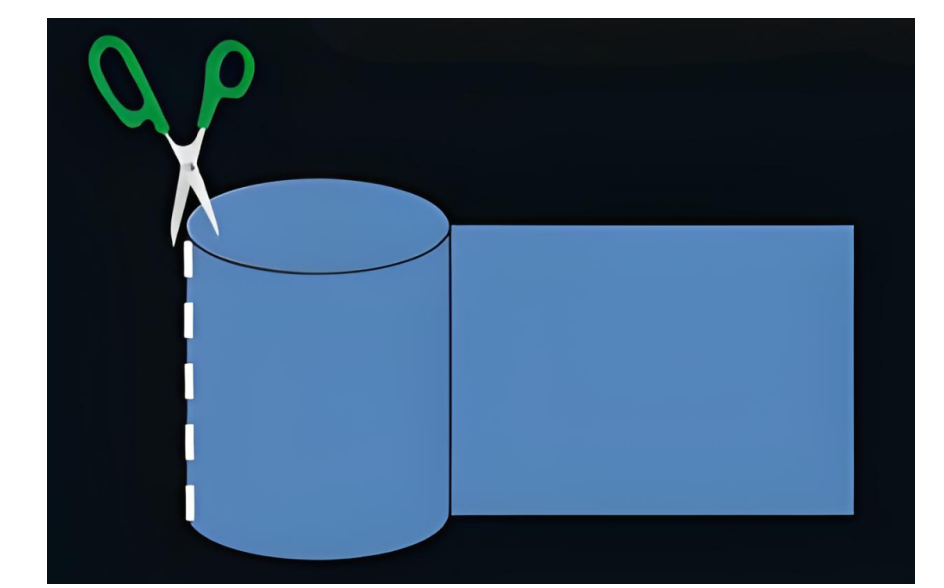

柱面是一个逻辑上的概念，其实就是每一面上，相同半径的磁道逻辑上构成柱面。
所以，磁盘物理上分了很多面，但是在我们看来，逻辑上，磁盘整体是由“柱面”卷起来的。
所以，磁盘的真实情况是：
- 磁道：某一盘面的某一个磁道展开：
即：一维数组
-

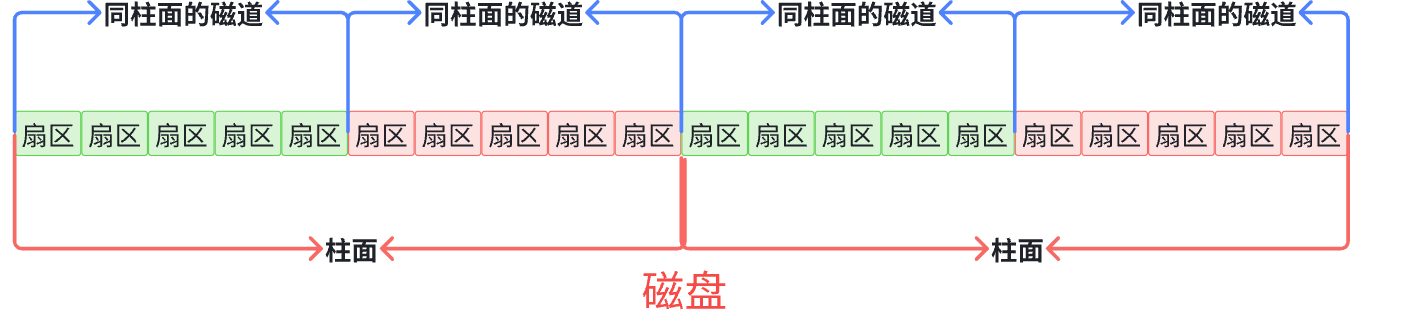

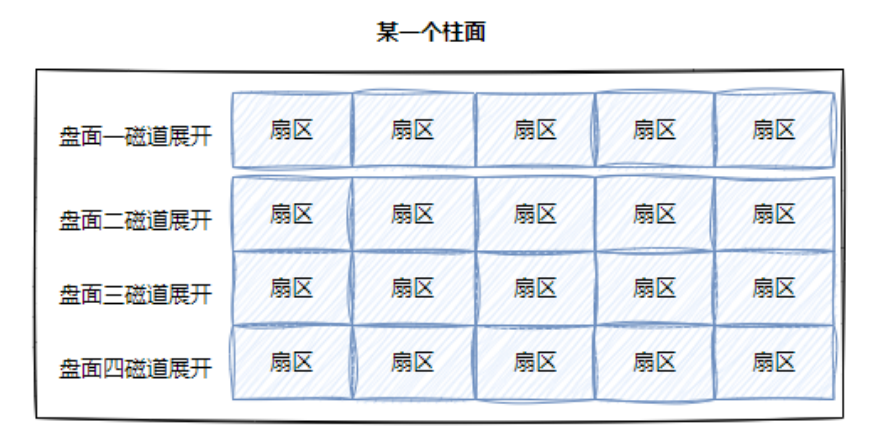

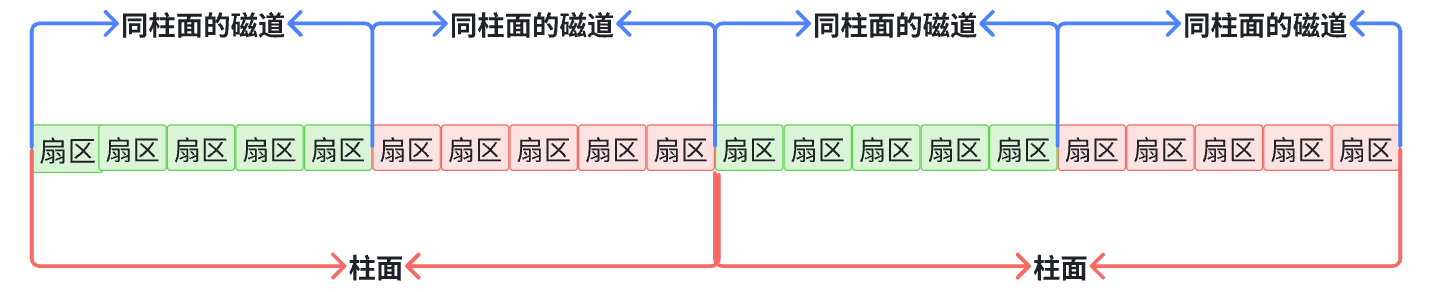

柱面：整个磁盘所有盘面的同一个磁道，即柱面展开：
-
柱面上的每个磁道，扇区个数是一样的
-
这不就是二维数组吗

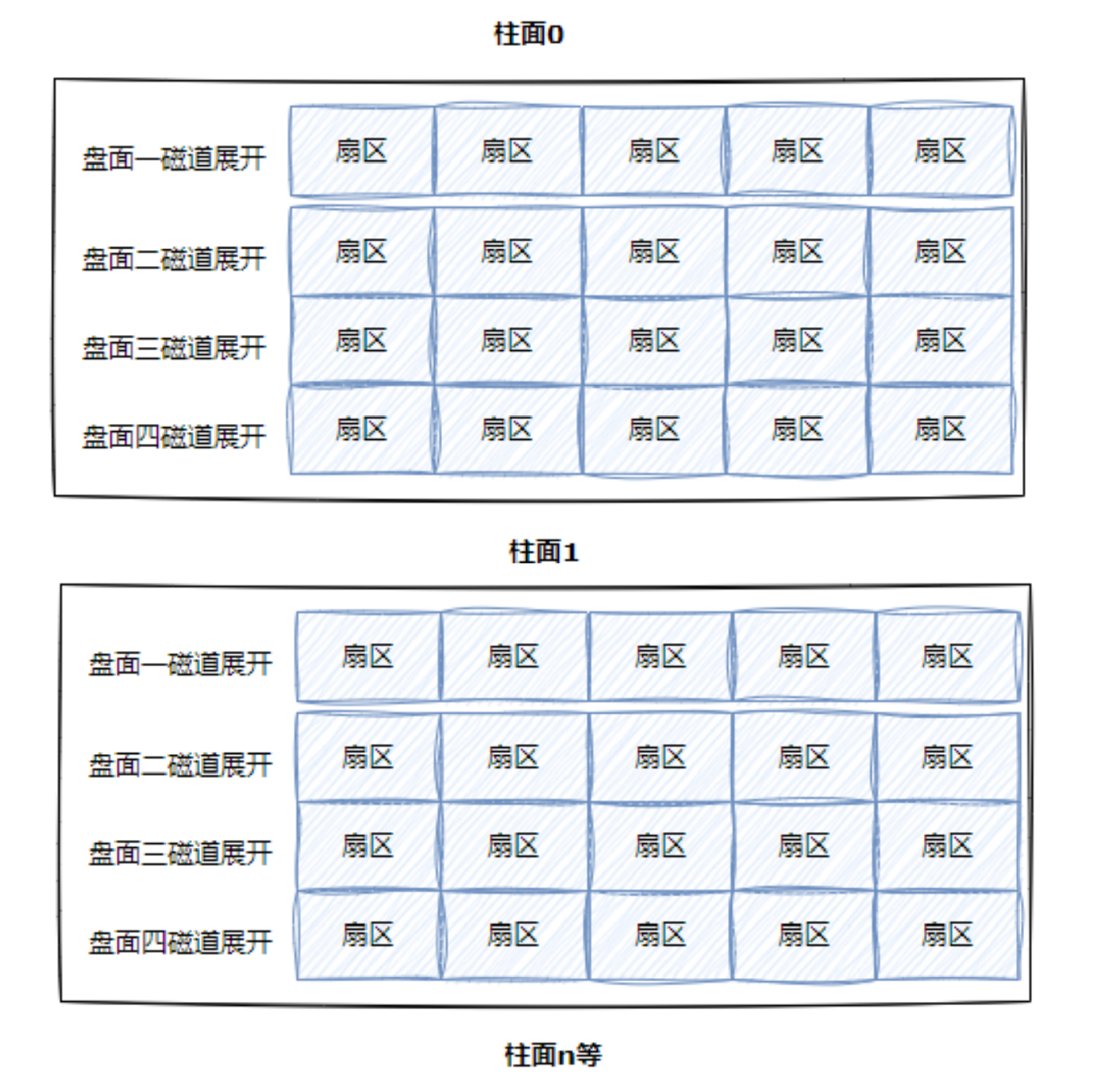

整个磁盘不就是多张二维的扇区数组表（三维数组？）
所有，寻址一个扇区：先找到哪一个柱面（Cylinder)，在确定柱面内哪一个磁道(其实就是磁头位置，
Head)，在确定扇区(Sector)，所以就有了CHS。
我们之前学过C/C++的数组，在我们看来，其实全部都是一维数组：
- 所以，每一个扇区都有一个下标，我们叫做LBA(Logical
BlockAddress)地址,其实就是线性地址。所以怎么计算得到这个LBA地址呢?
- LBA，1000，CHS必须要！ LBA地址转成CHS地址，CHS如何转换成为LBA地址。
OS只需要使用LBA就可以了！！
LBA地址转成CHS地址，CHS如何转换成为LBA地址。谁做啊？？磁盘自己来做！固件（硬件电路，伺服系统）
1-5 CHS &&LBA地址
-
CHS转成LBA：
-
磁头数*每磁道扇区数 = 单个柱面的扇区总数
-
LBA =
柱面号C*单个柱面的扇区总数 + 磁头号H*每磁道扇区数 + 扇区号S - 1 -
即：LBA =
柱面号C*(磁头数*每磁道扇区数) + 磁头号H*每磁道扇区数 + 扇区号S - 1 -
扇区号通常是从1开始的，而在LBA中，地址是从0开始的
-
柱面和磁道都是从0开始编号的
-
总柱面，磁道个数，扇区总数等信息，在磁盘内部会自动维护，上层开机的时候，会获取到这些参数。
-
LBA转成CHS:
-
柱面号C =
LBA // (磁头数*每磁道扇区数) 【就是单个柱面的扇区总数】 -
磁头号H =
(LBA % (磁头数*每磁道扇区数)) // 每磁道扇区数 -
扇区号S =
(LBA % 每磁道扇区数) + 1 -
“//”: 表示除取整
所以：从此往后，在磁盘使用者看来，根本就不关心CHS地址，而是直接使用LBA地址，磁盘内部自己转换。所以：
从现在开始，磁盘就是一个元素为扇区的一维数组，数组的下标就是每一个扇区的LBA地址。OS使用磁盘，就可以用一个数字访问磁盘扇区了。
2.引入文件系统

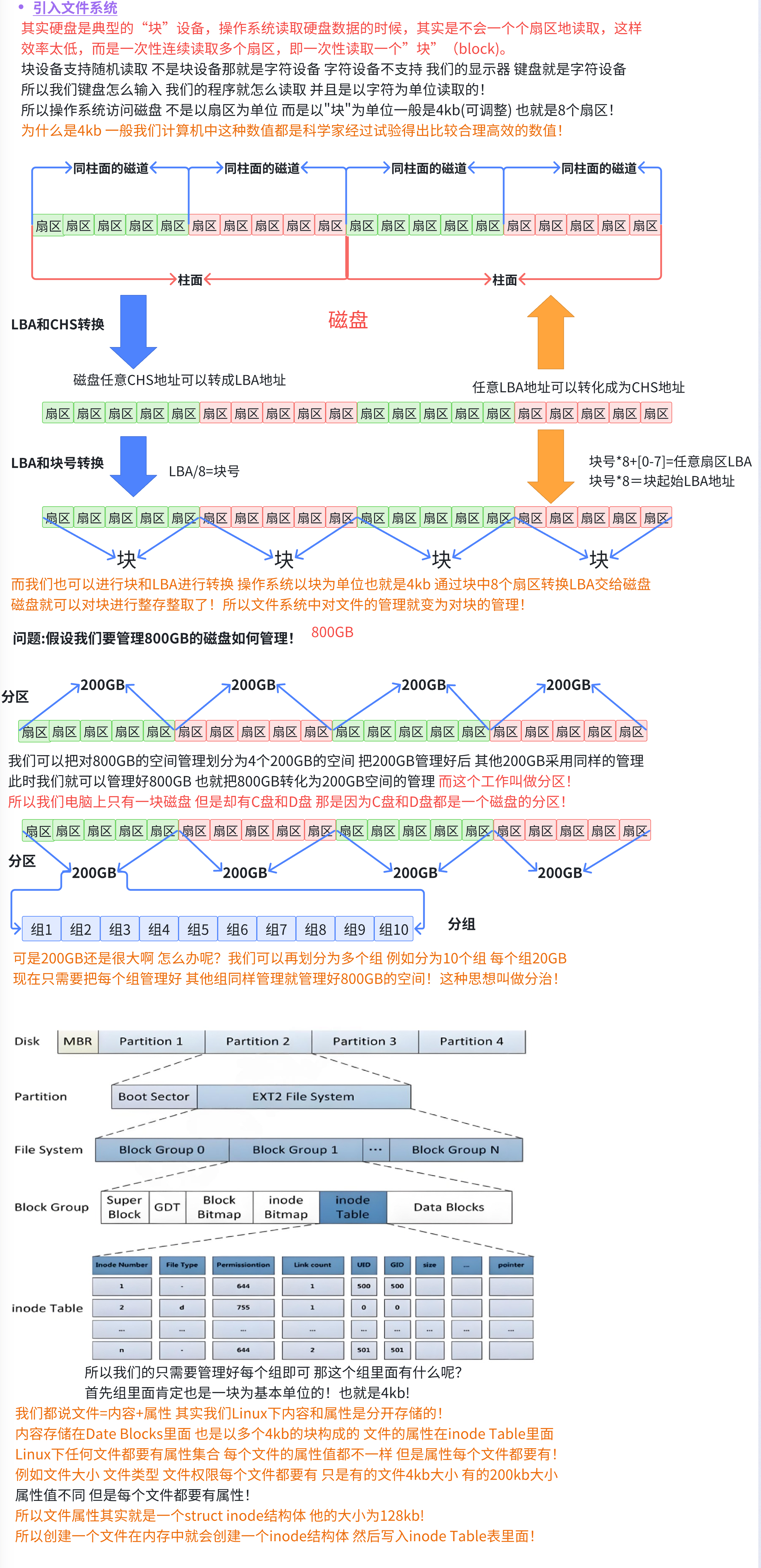

2-1 引入“块”概念

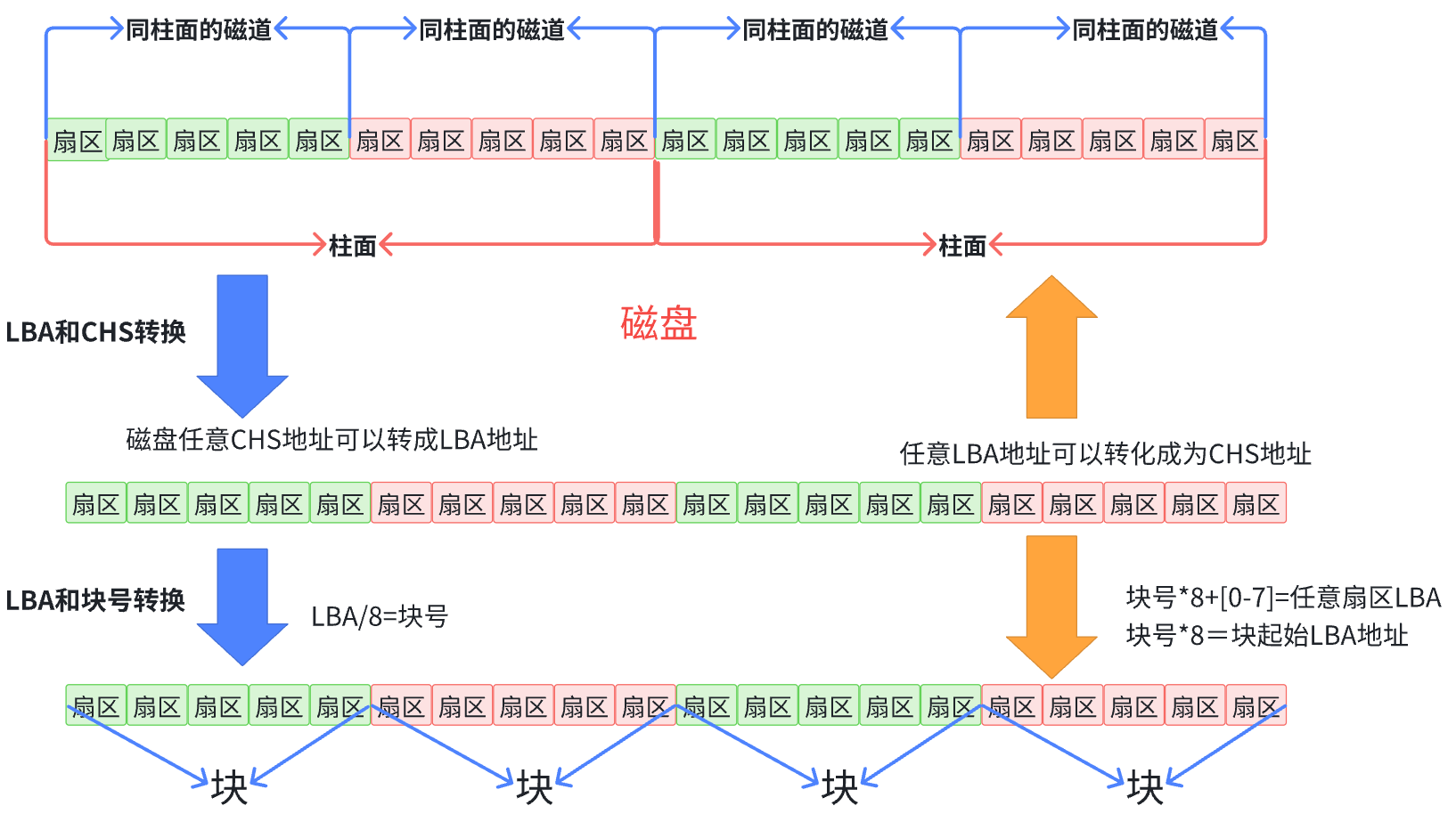

其实硬盘是典型的“块”设备，操作系统读取硬盘数据的时候，其实是不会一个扇区地读取，这样效率太低，而是一次性连续读取多个扇区，即一次性读取一个“块”（block）。
硬盘的每个分区是被划分为一个个的“块”。一个“块”的大小是固定格式化的时候确定的，并且不可以更改，最常见的是4KB，即连续八个扇区组成一个“块”。“块”是文件存取的最小单位。
注意
- 磁盘就是一个三维数组，我们把它看待成为一个“一维数组”，数组下标就是LBA，每个元素都是扇区
- 每个扇区都有LBA，那么8个扇区一个块，每一个块的地址我们也能算出来。
- 知道LBA：块号 = LBA/8
- 知道块号：LBA=块号*8+n. (n是块内第几个扇区)
注意：
- 柱面大小一致，扇区个数一致，那么其实只要知道每个分区的起始和结束柱面号，知道每一个柱面多少个扇区，那么该分区多大，其实和解释LBA是多少也就清楚了。
2-2 引入“分区”概念
其实磁盘是可以被分成多个分区（partition）的，以Windows观点来看，你可能会有一块磁盘并且将它分区成C,D,E盘。那个C,D,E就是分区。分区从实质上说就是对硬盘的一种格式化。但是Linux的设备都是以文件形式存在，那是怎么分区的呢？

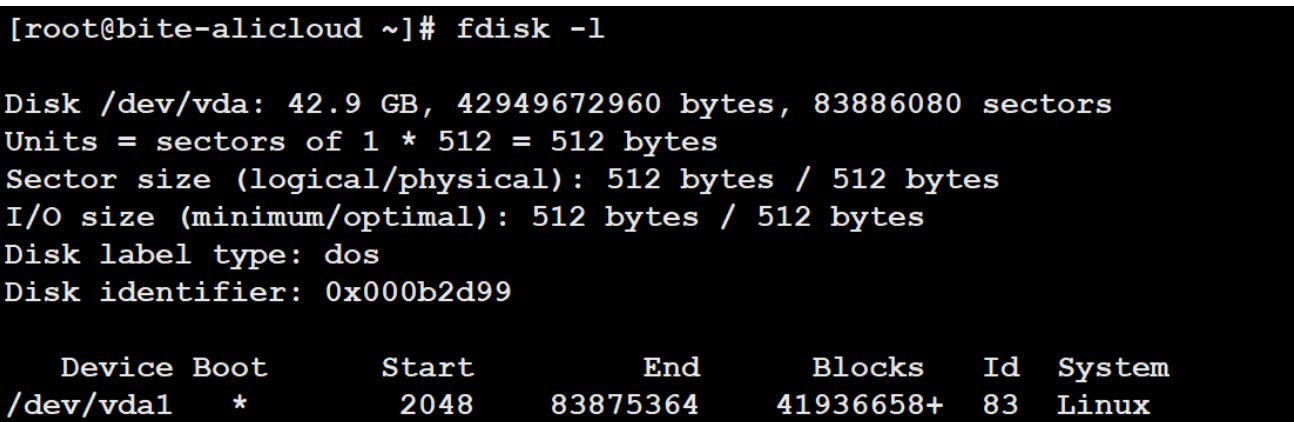

柱面是分区的最小单位，我们可以利用参考柱面号码的方式来进行分区，其本质就是设置每个区的起始柱面和结束柱面号码。此时我们可以将硬盘上的柱面（分区）进行平铺，将其想象成一个大的平面，如下图所示：
注意：
- 柱面大小一致，扇区个数一致，那么其实只要知道每个分区的起始和结束柱面号，知道每一个柱面多少个扇区，那么该分区多大，其实和解释LBA是多少也就清楚了。
2-3 引入“inode”概念
之前我们说过 文件=数据+属性，我们使用 ls -l 的时候看到的除了看到文件名，还能看到文件元数据（属性）。
[root@localhost linux]# ls -l
总⽤量 12
-rwxr-xr-x. 1 root root 7438 "9⽉ 13 14:56" a.out
-rw-r--r--. 1 root root 654 "9⽉ 13 14:56" test.c
每行包含7列：
模式 硬链接数 文件所有者 组 大小 最后修改时间 文件名

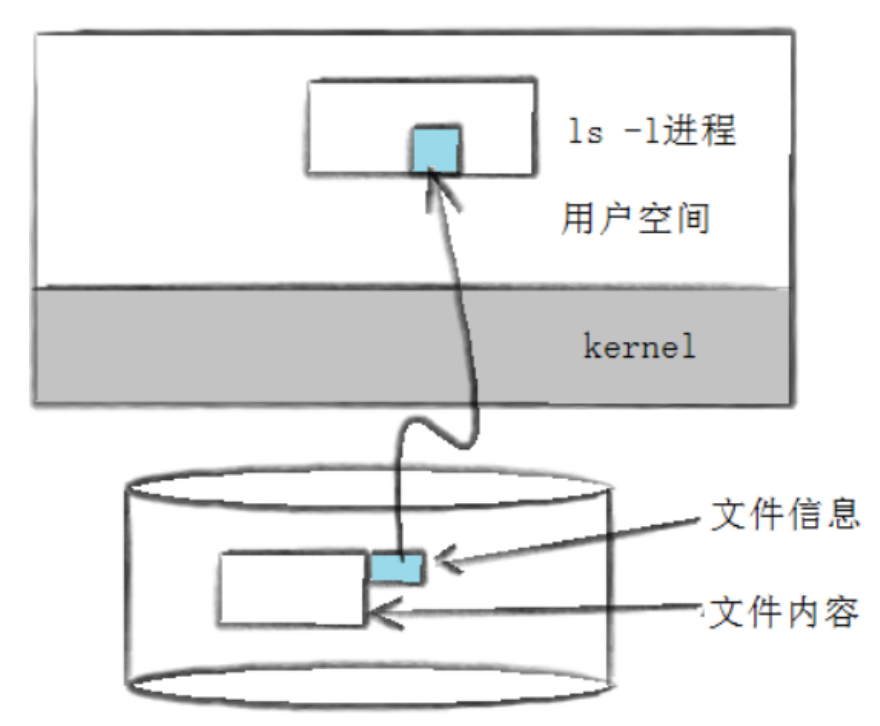

ls-l读取存储在磁盘上的文件信息，然后显示出来
其实这个信息除了通过这种方式来读取，还有一个stat命令能够看到更多信息
[root@localhost linux]# stat test.c
File: "test.c"
Size: 654 Blocks: 8 IO Block: 4096 普通⽂件
Device: 802h/2050d Inode: 263715 Links: 1
Access: (0644/-rw-r--r--) Uid: ( 0/ root) Gid: ( 0/ root)
Access: 2017-09-13 14:56:57.059012947 +0800
Modify: 2017-09-13 14:56:40.067012944 +0800
Change: 2017-09-13 14:56:40.069012948 +0800
到这我们要思考一个问题，文件数据都储存在”块”中，那么很显然，我们还必须找到一个地方储有
文件的元信息（属性信息），比如文件的创建者、文件的创建日期、文件的大小等等。这种储存文件
元信息的区域就叫做inode，中文译名为”索引节点”。
每一个文件都有对应的inode，里面包含了与该文件有关的一些信息。为了能解释清楚inode，我们需
要是深入了解一下文件系统。
注意:
- Linux下文件的存储是属性和内容分离存储的
- Linux下，保存文件属性的集合叫做inode，一个文件，一个inode，inode内有一个唯一 的标识符，叫做inode号
所以⼀个文件的属性inode长什么样子呢？
[root@localhost linux]# ls -l
total 12
-rw-r--r--. 1 root root 7438 9月 13 14:56" a.out
-rwxr-xr-x. 1 root root 654 9月 13 14:56" test.c
```cpp
/*
* Structure of an inode on the disk
*/
struct ext2_inode {
__le16 i_mode; /* File mode */
__le16 i_uid; /* Low 16 bits of Owner Uid */
__le32 i_size; /* Size in bytes */
__le32 i_atime; /* Access time */
__le32 i_ctime; /* Creation time */
__le32 i_mtime; /* Modification time */
__le32 i_dtime; /* Deletion Time */
__le16 i_gid; /* Low 16 bits of Group Id */
__le16 i_links_count; /* Links count */
__le32 i_blocks; /* Blocks count */
__le32 i_flags; /* File flags */
union {
struct {
__le32 l_i_reserved1;
} linux1;
struct {
__le32 h_i_translator;
} hurd1;
struct {
__le32 m_i_reserved1;
} masix1;
} osd1; /* OS dependent 1 */
__le32 i_block[EXT2_N_BLOCKS]; /* Pointers to blocks */
__le32 i_generation; /* File version (for NFS) */
__le32 i_file_acl; /* File ACL */
__le32 i_dir_acl; /* Directory ACL */
__le32 i_faddr; /* Fragment address */
union {
struct {
__u8 l_i_frag; /* Fragment number */
__u8 l_i_fsize; /* Fragment size */
__u16 l_pad1;
} osd2;
struct {
__le16 l_i_uid_high; /* these 2 fields */
__le16 l_i_gid_high; /* were reserved2[0] */
__u32 l_i_reserved2;
} linux2;
struct {
__u8 h_i_frag; /* Fragment number */
__u8 h_i_fsize; /* Fragment size */
__le16 h_i_mode_high;
__le16 h_i_uid_high;
__le16 h_i_gid_high;
__le16 h_i_author;
} hurd2;
struct {
__u8 m_i_frag; /* Fragment number */
__u8 m_i_fsize; /* Fragment size */
__u16 m_pad1;
__u32 m_i_reserved2[2];
} masix2;
} osd2; /* OS dependent 2 */
};
/*
* Constants relative to the data-Blocks
*/
#define EXT2_NDIR_BLOCKS 12
#define EXT2_IND_BLOCK EXT2_NDIR_BLOCKS
#define EXT2_DIND_BLOCK (EXT2_IND_BLOCK + 1)
#define EXT2_TIND_BLOCK (EXT2_DIND_BLOCK + 1)
#define EXT2_N_BLOCKS (EXT2_TIND_BLOCK + 1)
备注：EXT2_N_BLOCKS = 25
📌 再次注意：
• 文件名属性并未纳入到inode数据结构内部
• inode的大小⼀般是128字节或者256，我们后面统⼀128字节
• 任何文件的内容大小可以不同，但是属性大小⼀定是相同的
到目前为止，相信大家还有两个问题：
-
我们已经知道硬盘是典型的“块”设备，操作系统读取硬盘数据的时候，读取的基本单位是”块”。“块”又是硬盘的每个分区下的结构，难道“块”是随意的在分区上排布的吗？那要怎么找到“块”呢？
-
还有就是上面提到的存储文件属性的inode，又是如何放置的呢？
文件系统就是为了组织管理这些的！！
后言
这就是文件系统。大家自己好好消化！今天就分享到这！ 感谢各位的耐心 垂阅！咱们下期见！拜拜~
