一、先讲解硬件电路以及时序图。

IIC协议概述

IIC（Inter-Integrated Circuit）协议，也称为I²C，是一种由Philips公司开发的双线串行通信协议。它广泛应用于微控制器、传感器、EEPROM等设备之间的通信。IIC协议具有简单、灵活、低功耗等特点，适合短距离、低速率的通信场景。

IIC硬件电路

IIC协议使用两条信号线进行通信：SDA（Serial Data Line）和SCL（Serial Clock Line）。SDA用于数据传输，SCL用于同步时钟信号。这两条线都是开漏输出，因此需要上拉电阻连接到电源电压。

上拉电阻的选择

上拉电阻的阻值通常在1kΩ到10kΩ之间，具体值取决于总线电容和通信速率。较大的上拉电阻会降低功耗，但会增加信号上升时间，从而限制通信速率。较小的上拉电阻可以提高通信速率，但会增加功耗。

总线电容

总线电容是影响IIC通信速率的重要因素。较大的总线电容会延长信号上升时间，从而限制通信速率。为了减少总线电容，应尽量缩短总线长度，并减少连接到总线的设备数量。

IIC协议细节

IIC协议采用主从架构，主设备负责发起通信并控制时钟信号，从设备响应主设备的命令。通信过程包括起始条件、地址传输、数据传输和停止条件。

起始条件

起始条件是主设备发起通信的信号。当SCL为高电平时，SDA从高电平变为低电平，表示起始条件。

地址传输

起始条件后，主设备发送7位或10位的从设备地址。地址的最后一位表示读写操作，0表示写操作，1表示读操作。从设备在接收到地址后，会发送一个应答信号（ACK）表示已接收到地址。

数据传输

地址传输后，主设备开始发送或接收数据。每个字节传输后，接收方会发送一个应答信号（ACK）或非应答信号（NACK）。ACK表示接收方已成功接收数据，NACK表示接收方未成功接收数据或通信结束。

停止条件

停止条件是主设备结束通信的信号。当SCL为高电平时，SDA从低电平变为高电平，表示停止条件。

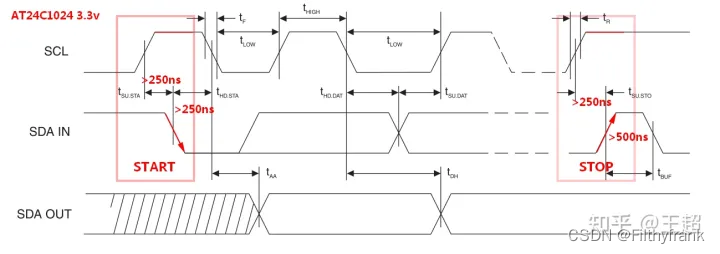

IIC时序图

下图是IIC协议的时序图，展示了起始条件、地址传输、数据传输和停止条件的时序关系。

在时序图中，SDA和SCL的波形清晰地展示了IIC协议的各个阶段。起始条件和停止条件分别由SDA的下降沿和上升沿表示。地址传输和数据传输阶段，SDA在SCL的上升沿或下降沿进行数据采样。IIC协议是一种简单、灵活、低功耗的双线串行通信协议，广泛应用于各种嵌入式系统中。通过理解IIC协议的硬件电路和通信细节，可以更好地设计和优化IIC通信系统。时序图清晰地展示了IIC协议的各个阶段，有助于深入理解IIC协议的工作原理。

二、讲解代码模拟IIC的关键点(这部分纯人工踩坑的经验哈！)

那么首先，要搭建模拟IIC的几个基本函数，函数功能分别是：IIC起始信号函数，IIC结束信号函数，IIC等待应答函数，IIC发送应答函数，IIC发送1个字节数据函数，IIC接收(也可以叫做“读取”)1个字节数据函数。那么这些基础的函数不必多做解释了。

让我们一起！！！！！！！！！！！！

3、2、1！！！上代码！！！！！！！

I2C_HandleDef wai2c0;
I2C_HandleDef wai2c1;
I2C_HandleDef wai2c2;
I2C_HandleDef wai2c3;

/*
*********************************************************************************************************
*	函 数 名: IIC_Start
*	功能说明: CPU发起IIC总线启动信号
*	形    参：无
*	返 回 值: 无
*********************************************************************************************************
*/
void IIC_Start(I2C_HandleDef *wai2c)
{
    /* 当SCL高电平时，SDA出现一个下跳沿表示IIC总线启动信号 */
    IIC_SDA_1(wai2c);
    IIC_SCL_1(wai2c);
    IIC_Delay(wai2c);
    IIC_SDA_0(wai2c);
    IIC_Delay(wai2c);
    IIC_SCL_0(wai2c);
    IIC_Delay(wai2c);
}

/*
*********************************************************************************************************
*	函 数 名: IIC_Start
*	功能说明: CPU发起IIC总线停止信号
*	形    参：无
*	返 回 值: 无
*********************************************************************************************************
*/
void IIC_Stop(I2C_HandleDef *wai2c)
{
    /* 当SCL高电平时，SDA出现一个上跳沿表示IIC总线停止信号 */
    IIC_SDA_0(wai2c);
    IIC_SCL_1(wai2c);
    IIC_Delay(wai2c);
    IIC_SDA_1(wai2c);
}

/*
*********************************************************************************************************
*	函 数 名: IIC_SendByte
*	功能说明: CPU向IIC总线设备发送8bit数据
*	形    参：_ucByte ： 等待发送的字节
*	返 回 值: 无
*********************************************************************************************************
*/
void IIC_Send_Byte(I2C_HandleDef *wai2c,uint8_t _ucByte)
{
    uint8_t i;

    /* 先发送字节的高位bit7 */
    for (i = 0; i < 8; i++)
    {
        if (_ucByte & 0x80)
        {
            IIC_SDA_1(wai2c);
        }
        else
        {
            IIC_SDA_0(wai2c);
        }
        IIC_Delay(wai2c);
        IIC_SCL_1(wai2c);
        IIC_Delay(wai2c);
        IIC_SCL_0(wai2c);
        if (i == 7)
        {
            IIC_SDA_1(wai2c); // 释放总线
        }
        _ucByte <<= 1;	/* 左移一个bit */
        IIC_Delay(wai2c);
    }
}

/*
*********************************************************************************************************
*	函 数 名: IIC_ReadByte
*	功能说明: CPU从IIC总线设备读取8bit数据
*	形    参：无
*	返 回 值: 读到的数据
*********************************************************************************************************
*/
uint8_t IIC_Read_Byte(I2C_HandleDef *wai2c,uint8_t ack)
{
    uint8_t i;
    uint8_t value;

    /* 读到第1个bit为数据的bit7 */
    value = 0;
    for (i = 0; i < 8; i++)
    {
        value <<= 1;
        IIC_SCL_1(wai2c);
        IIC_Delay(wai2c);
        if (IIC_SDA_READ(wai2c))
        {
            value++;
        }
        IIC_SCL_0(wai2c);
        IIC_Delay(wai2c);
    }
    if(ack==0)
        IIC_NAck(wai2c);
    else
        IIC_Ack(wai2c);
    return value;
}

/*
*********************************************************************************************************
*	函 数 名: IIC_WaitAck
*	功能说明: CPU产生一个时钟，并读取器件的ACK应答信号
*	形    参：无
*	返 回 值: 返回0表示正确应答，1表示无器件响应
*********************************************************************************************************
*/
uint8_t IIC_Wait_Ack(I2C_HandleDef *wai2c)
{
    uint8_t re;

    IIC_SDA_1(wai2c);	/* CPU释放SDA总线 */
    IIC_Delay(wai2c);
    IIC_SCL_1(wai2c);	/* CPU驱动SCL = 1, 此时器件会返回ACK应答 */
    IIC_Delay(wai2c);
    if (IIC_SDA_READ(wai2c))	/* CPU读取SDA口线状态 */
    {
        re = 1;
    }
    else
    {
        re = 0;
    }
    IIC_SCL_0(wai2c);
    IIC_Delay(wai2c);
    return re;
}

/*
*********************************************************************************************************
*	函 数 名: IIC_Ack
*	功能说明: CPU产生一个ACK信号
*	形    参：无
*	返 回 值: 无
*********************************************************************************************************
*/
void IIC_Ack(I2C_HandleDef *wai2c)
{
    IIC_SDA_0(wai2c);	/* CPU驱动SDA = 0 */
    IIC_Delay(wai2c);
    IIC_SCL_1(wai2c);	/* CPU产生1个时钟 */
    IIC_Delay(wai2c);
    IIC_SCL_0(wai2c);
    IIC_Delay(wai2c);
    IIC_SDA_1(wai2c);	/* CPU释放SDA总线 */
}

/*
*********************************************************************************************************
*	函 数 名: IIC_NAck
*	功能说明: CPU产生1个NACK信号
*	形    参：无
*	返 回 值: 无
*********************************************************************************************************
*/
void IIC_NAck(I2C_HandleDef *wai2c)
{
    IIC_SDA_1(wai2c);	/* CPU驱动SDA = 1 */
    IIC_Delay(wai2c);
    IIC_SCL_1(wai2c);	/* CPU产生1个时钟 */
    IIC_Delay(wai2c);
    IIC_SCL_0(wai2c);
    IIC_Delay(wai2c);
}

那么看到这里，你会发现我的每一个驱动函数都有一个共同的形参，而这个形参的数据类型是我自定义的结构体，嘿嘿！！！！嘿嘿！！！！嘿嘿！！！！嘿嘿！！！！，这个时候，一谈到结构体，那就必然是“面向对象编程”的代码架构（条件反射你都要这样去猜！），那么为什么要“面向对象”去做这样的“操作”呢？？？

那么话不多说先展示，再讲解。

// I2C句柄结构体，保存各实例引脚配置
typedef struct {
    uint8_t scl_group;    // SCL引脚组
    uint32_t scl_pin;     // SCL引脚号
    uint8_t sda_group;    // SDA引脚组
    uint32_t sda_pin;     // SDA引脚号

    uint8_t delayus;
} I2C_HandleDef;

// 外部声明4个I2C实例
extern I2C_HandleDef wai2c0;
extern I2C_HandleDef wai2c1;
extern I2C_HandleDef wai2c2;
extern I2C_HandleDef wai2c3;

从我的结构体内容不难看出我需要在我初始化的时候，把我需要用到的引脚都初始化一边，这就需要他的引脚组号和引脚Pin号，以及模拟IIC的延时的时间(单位:us)，这样的操作是为了方便自定义IIC的引脚以及耗时，让他在初始化的时候直接搞完所有操作，后期调用就十分方便了。

上初始化代码！！！

void WA_I2C_Init(I2C_HandleDef *wai2c,uint8_t sclgroup,uint32_t sclpin,uint8_t sdagroup,uint32_t sdapin,uint8_t delayus)
{
    wai2c->scl_group = sclgroup;
    wai2c->scl_pin = sclpin;
    wai2c->sda_group = sdagroup;
    wai2c->sda_pin = sdapin;
    wai2c->delayus = delayus;

    if(wai2c->scl_group == GPIOA)
    {
        GPIOA_ModeCfg(wai2c->scl_pin,GPIO_ModeIN_PU);
        GPIOA_ResetBits(wai2c->scl_pin);
    }

    if(wai2c->scl_group == GPIOB)
    {
        GPIOB_ModeCfg(wai2c->scl_pin,GPIO_ModeIN_PU);
        GPIOB_ResetBits(wai2c->scl_pin);
    }

    if(wai2c->sda_group == GPIOA)
    {
        GPIOA_ModeCfg(wai2c->sda_pin,GPIO_ModeIN_PU);
        GPIOA_ResetBits(wai2c->sda_pin);
    }

    if(wai2c->sda_group == GPIOB)
    {
        GPIOB_ModeCfg(wai2c->sda_pin,GPIO_ModeIN_PU);
        GPIOB_ResetBits(wai2c->sda_pin);
    }
}

那么最关键的一步要来咯！

就是他的SCL,SDA引脚电平拉高拉低的操作；

这一步非常，非常关键！你们想想，一般的模拟IIC都是宏定义一个某某函数名，然后去调用你的HAL库或者标准库或者其他库的底层拉高引脚拉低引脚电平的函数，那么这就会出现一个问题，你这样的操作会影响IIC时序，因为频繁的调用函数，函数里嵌套其他函数，会影响栈的调用以及影响IIC引脚电平变换的响应速度，这就会导致你模拟IIC读取需要高精度时序的IIC外设的时候，他的读函数！读取错误信息甚至读取不了数据。

那么这个时候怎么解决呢？那就直接对寄存器操作！

下面演示我在沁恒国产蓝牙芯片CH585环境下的对GPIO口引脚电平的寄存器操作函数吧！

void IIC_SCL_1(I2C_HandleDef *wai2c)  /* SCL = 1 */
{
    if(wai2c->scl_group == GPIOA)
        R32_PA_DIR    &= ~wai2c->scl_pin;
    if(wai2c->scl_group == GPIOB)
        R32_PB_DIR    &= ~wai2c->scl_pin;
}

void IIC_SCL_0(I2C_HandleDef *wai2c)
{
    if(wai2c->scl_group == GPIOA)
        R32_PA_DIR    |=  wai2c->scl_pin;		/* SCL = 0 */
    if(wai2c->scl_group == GPIOB)
        R32_PB_DIR    |=  wai2c->scl_pin;		/* SCL = 0 */
}

void IIC_SDA_1(I2C_HandleDef *wai2c)
{
    if(wai2c->sda_group == GPIOA)
        R32_PA_DIR    &= ~wai2c->sda_pin;	/* SDA = 1 */
    if(wai2c->sda_group == GPIOB)
        R32_PB_DIR    &= ~wai2c->sda_pin;	/* SDA = 1 */
}

void IIC_SDA_0(I2C_HandleDef *wai2c)
{
    if(wai2c->sda_group == GPIOA)
        R32_PA_DIR    |=  wai2c->sda_pin;	/* SDA = 0 */
    if(wai2c->sda_group == GPIOB)
        R32_PB_DIR    |=  wai2c->sda_pin;	/* SDA = 0 */
}

uint32_t IIC_SDA_READ(I2C_HandleDef *wai2c)
{
    uint32_t i;
    i = GPIOB_ReadPortPin(wai2c0.sda_pin);	/* 读SDA口线状态 */
    return i;
}

显然这样一来，我能同时使用多对IIC引脚，并且在我的结构的作用下，这几对IIC引脚能同时使用互补影响，而且他们的延时时间也可以不一样！

这就是面向对象编程的代码架构！

那么最后！还有一个重要的点，就是IIC设备的设备地址了，注意！是设备地址，不是寄存器地址！！！！！！！！！！！！

设备地址是有7bit、8bit的区分的，这其实跟硬件没啥大关系，主要是你在网上找相关IIC设备的驱动代码的时候，他有时候给7bit地址有时候给8bit地址，那么你在IIC写函数和读函数的时候，总得先传入一个设备地址吧，那么怎么让他模拟IIC自动识别是7bit还是8bit到底设备地址呢？？？

话不多说先上代码！

//IIC连续写
//addr:器件地址
//reg:寄存器地址
//len:写入长度
//buf:数据区
//返回值:0,正常
//    其他,错误代码
uint8_t WA_Write_Len(I2C_HandleDef *wai2c,uint8_t addr,uint8_t reg,uint8_t len,uint8_t *buf )
{
    uint8_t i;
    uint16_t t;
    uint8_t dev_write;

    dev_write = ((addr<<1)|0);

    MPU_IIC_Start(wai2c);
    MPU_IIC_Send_Byte(wai2c,dev_write);//假设是7bit
    while(MPU_IIC_Wait_Ack(wai2c))
    {
        t++;
        if(t == 30)
        {
            MPU_IIC_Stop(wai2c);	//产生一个停止条件
            dev_write = addr & 0xFE;

            MPU_IIC_Start(wai2c);
            MPU_IIC_Send_Byte(wai2c,dev_write);//假设是7bit
            MPU_IIC_Wait_Ack(wai2c);
            break;
        }
    }

    MPU_IIC_Send_Byte(wai2c,reg);	//写寄存器地址
    MPU_IIC_Wait_Ack(wai2c);		//等待应答
    for(i=0; i<len; i++)
    {
        MPU_IIC_Send_Byte(wai2c,buf[i]);	//发送数据
        if(MPU_IIC_Wait_Ack(wai2c))		//等待ACK
        {
            MPU_IIC_Stop(wai2c);
            return 1;
        }
    }
    MPU_IIC_Stop(wai2c);
    return 0;
}
//IIC连续读
//addr:器件地址
//reg:要读取的寄存器地址
//len:要读取的长度
//buf:读取到的数据存储区
//返回值:0,正常
//    其他,错误代码
uint8_t WA_Read_Len(I2C_HandleDef *wai2c,uint8_t addr,uint8_t reg,uint8_t len,uint8_t *buf )
{
   uint8_t t;
    uint8_t dev_write,dev_read;

    dev_write = ((addr<<1)|0);
    dev_read = ((addr<<1)|1);
    MPU_IIC_Start(wai2c);
    MPU_IIC_Send_Byte(wai2c,dev_write);//假设是7bit
    while(MPU_IIC_Wait_Ack(wai2c))
    {
        t++;
        if(t == 30)
        {
            MPU_IIC_Stop(wai2c);	//产生一个停止条件
            // flag = 1;
            dev_write = addr & 0xFE;
            dev_read  = (addr | 0x01);
            MPU_IIC_Start(wai2c);
            MPU_IIC_Send_Byte(wai2c,dev_write);//假设是7bit
            MPU_IIC_Wait_Ack(wai2c);
            break;
        }
    }
    MPU_IIC_Send_Byte(wai2c,reg);	//写寄存器地址
    MPU_IIC_Wait_Ack(wai2c);		//等待应答
    MPU_IIC_Start(wai2c);
    MPU_IIC_Send_Byte(wai2c,dev_read);//发送器件地址+读命令
    MPU_IIC_Wait_Ack(wai2c);		//等待应答
    while(len)
    {
        if(len==1)*buf=MPU_IIC_Read_Byte(wai2c,0);//读数据,发送nACK
        else *buf=MPU_IIC_Read_Byte(wai2c,1);		//读数据,发送ACK
        len--;
        buf++;
    }
    MPU_IIC_Stop(wai2c);	//产生一个停止条件
    return 0;
}

很简单！只需要挨个挨个试试就行了，先把你的驱动代码里的设备地址按7bit输入，然后看他的应答状态，如果没有应答，那就重启IIC输入8bit的格式，就OK啦！

为什么我强调这一点呢？只要是因为我理解大家新手入门嵌入式，那必定都绕不开HAL库的学习，在我从ST芯片跨越到国产芯片的过程中，我踩过很多雷！这个就是我踩过的雷，HAL库里的IIC都是硬件IIC，他的IIC相关函数都全部封装好了，而且都有自动识别设备地址是7bit、还是8bit、甚至是10bit的功能，但是一般人根本没注意这一点啊！得亏我不是一般人！嘿嘿！！！

那么我在做这款沁恒CH585的WA库开发的国产中，我就需要考虑这款蓝牙芯片的IIC资源这块，所以为了拓宽这IIC引脚资源，不得不用模拟IIC，那么我在做模拟IIC通信的过程中就用到了俩不同的IIC外设，这俩外设驱动代码里的设备地址分别是7bit和8bit，所以我就考虑这些个点，做了一个我能力范围内比较“完美”的整体代码架构的设计。

代码源码以及关联到这篇文章啦！，自行查阅！，我的注释也挺多的，不理解的可以慢慢理解，嘿嘿嘿！！！！！原创不易，多多支持！

现在我把代码架构思路的设计分享给了诸位未来的天之骄子，诸位！请多多点赞关注吧！，原创的道路真的任重道远，本人目前双非大二在读，求支持啦！！！！！！！
