模块化编程

1.为什么创建模块化编程？

当代码非常简单的时候，我们一般直接把所有的代码都写在main.c里面。

当代码的功能比较多的时候，如果全部写在main.c，会比较混乱，修改起来也比较麻烦。

而创建模块化编程，可以把相同的功能进行分类整理，使其更加简洁明了。

2.怎么创建模块化编程？

底下我是以4位数码管为例进行讲解:

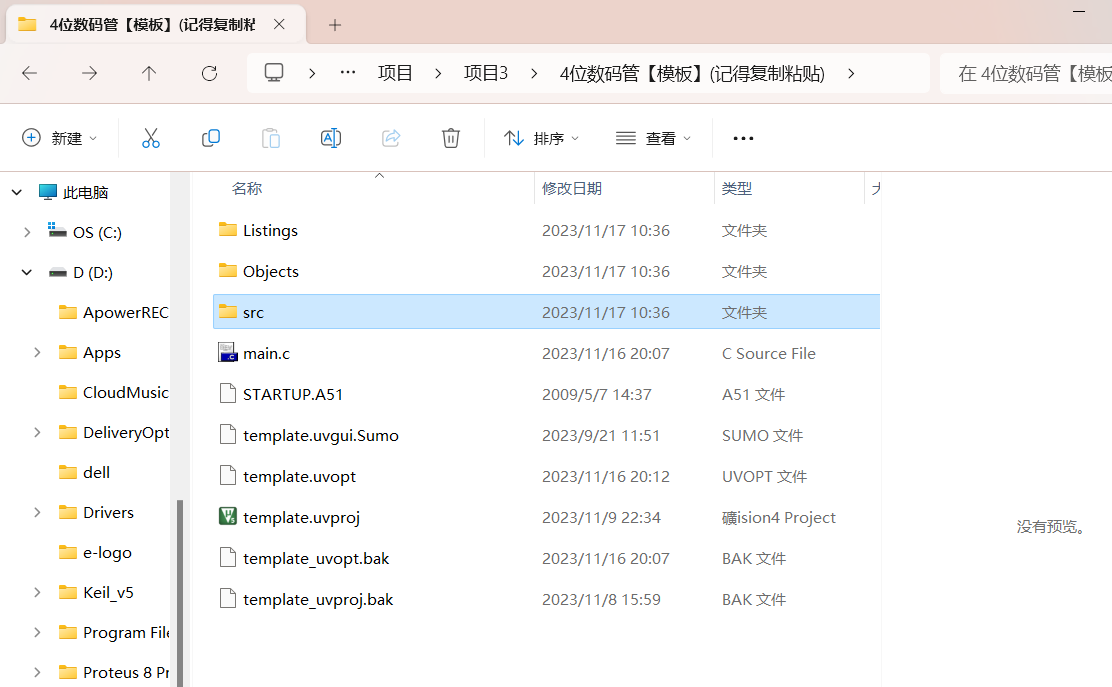

首先我们需要打开程序所在的文件位置，然后双击进入src文件夹

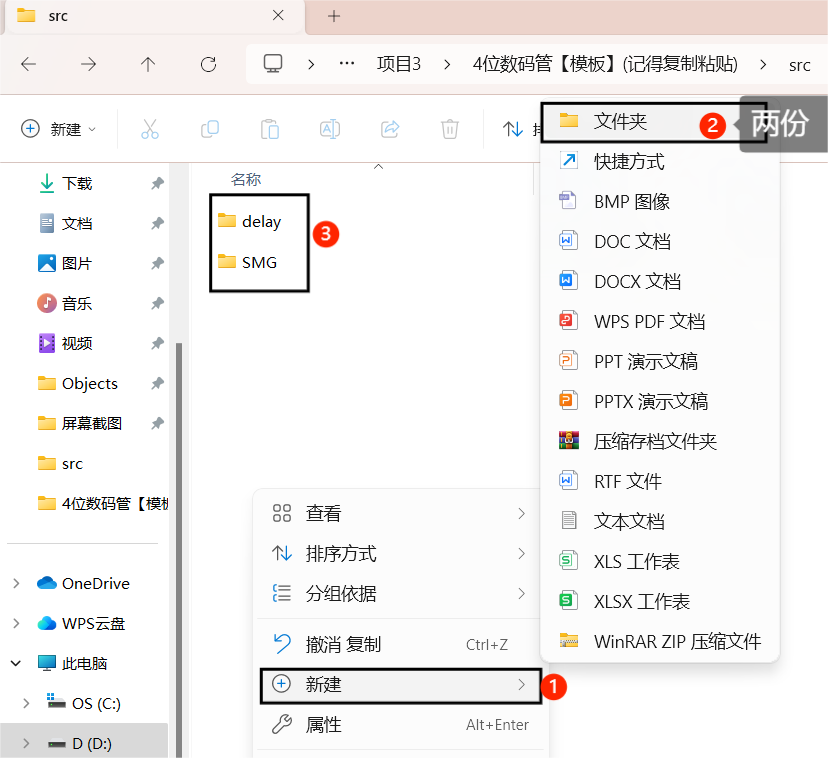

进入后，右键空白处新建两份文件夹，重命名为所需相应的名称，

以4位数码管为例，我在这里分别命名为delay和SMG。

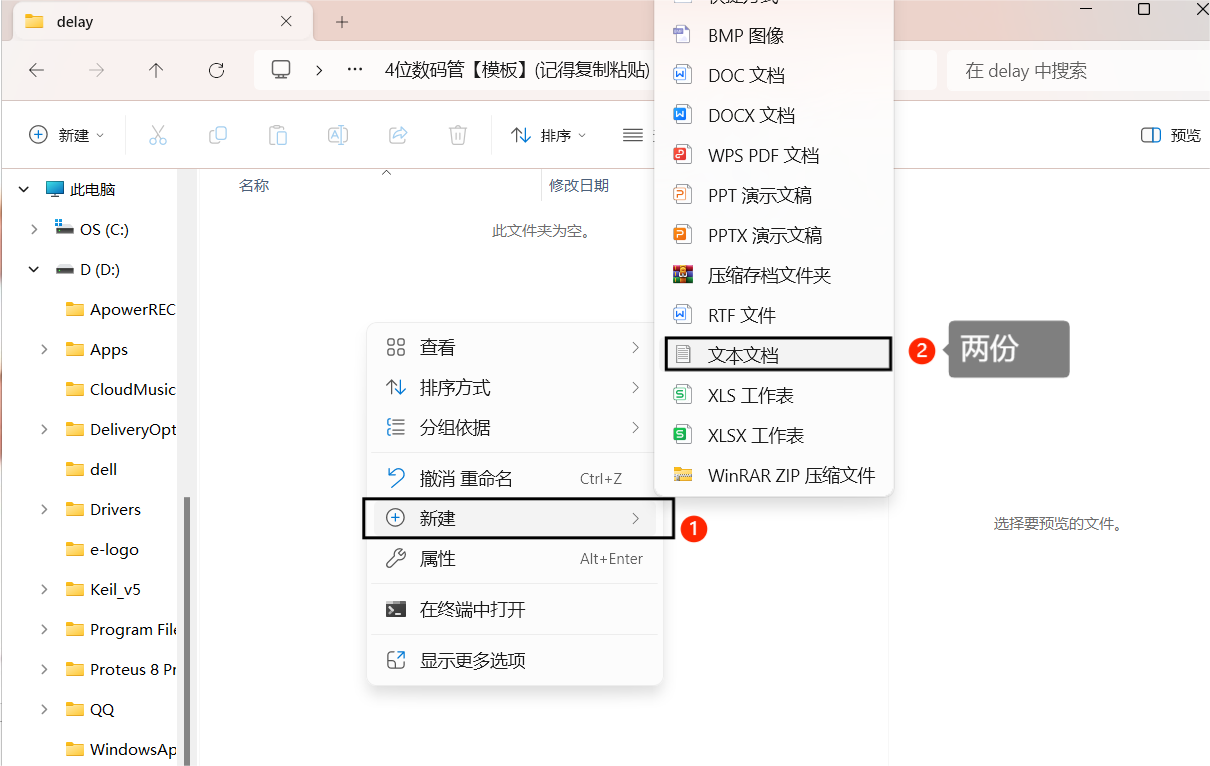

双击delay文件夹进入文件夹后新建 两个文本文档，命名为delay.c和delay.h。

双击SMG文件夹进入文件夹后新建 两个文本文档，命名为SMG.c和SMG.h。

是将文本文档的后缀txt改为.c和.h

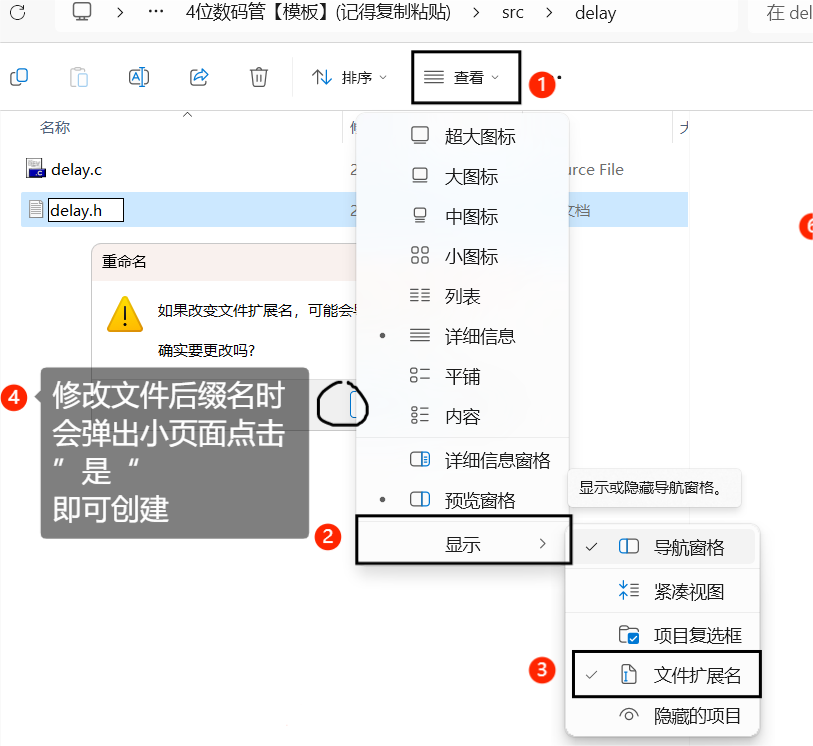

若是电脑不显示后缀名，则点击【查看】，鼠标移动到【显示】然后点击选择【文件扩展名】，即可使电脑显示文件的后缀名。

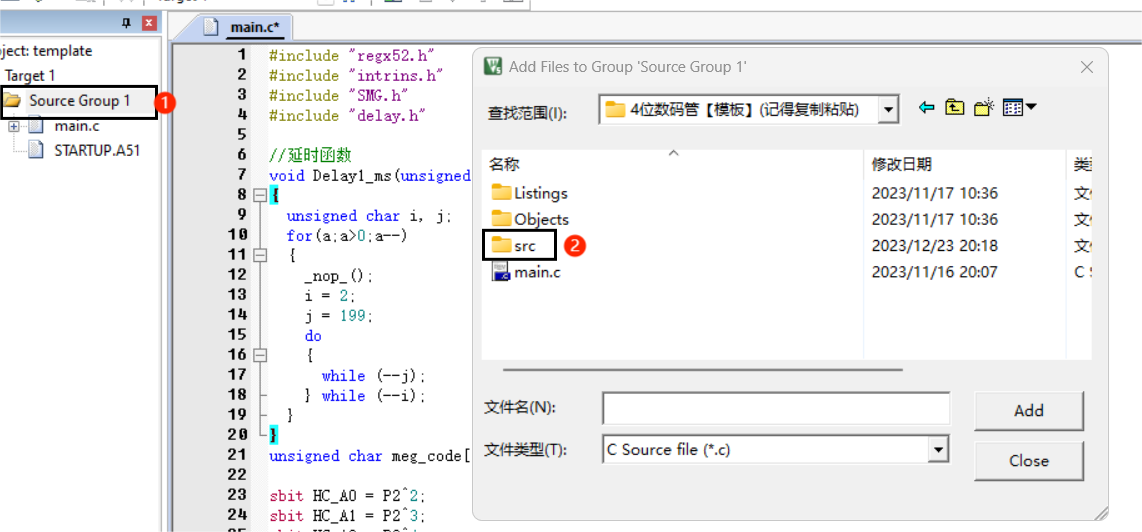

打开程序，双击Source Group 1，在弹出页面上选择src文件夹。

点击进入src文件夹后，

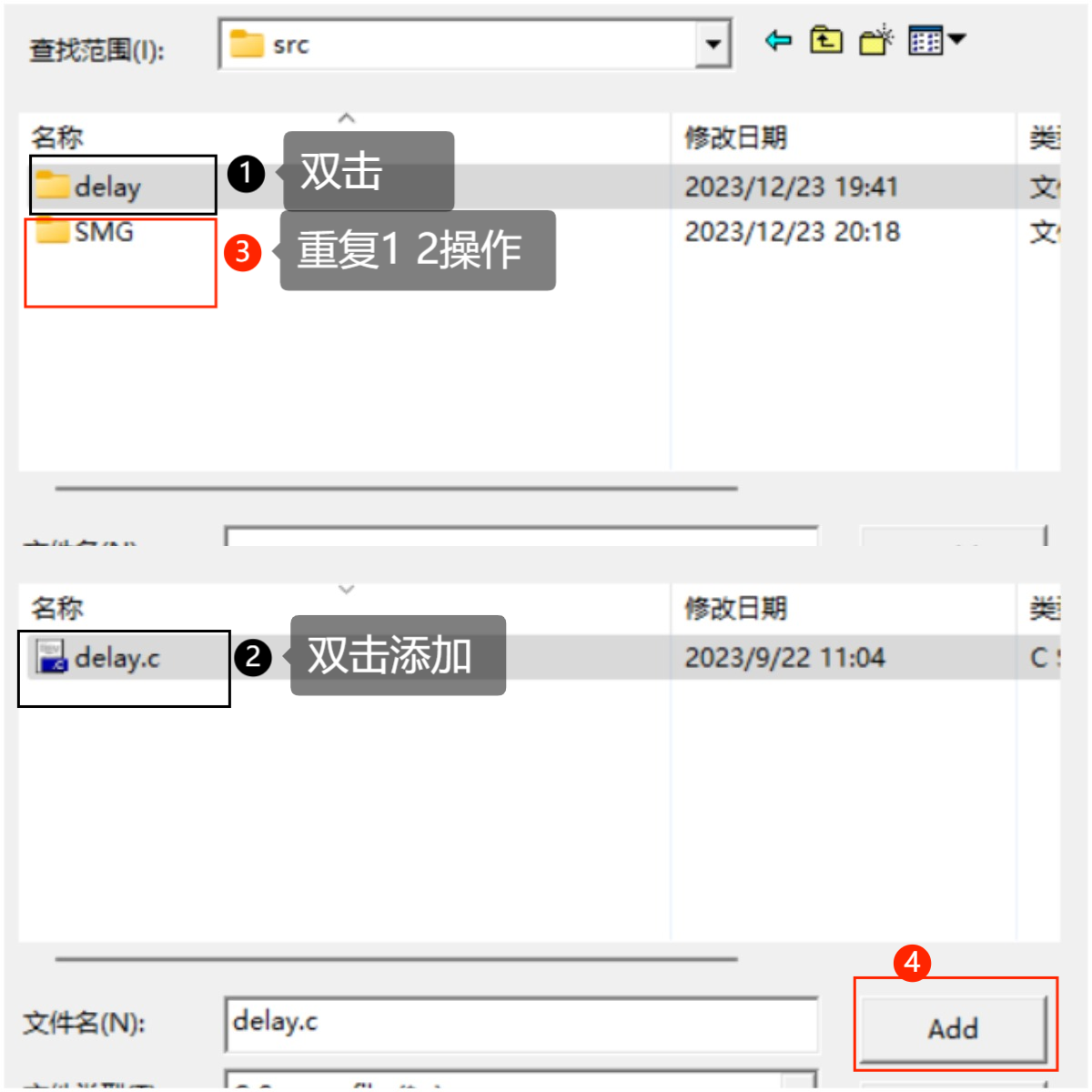

双击delay文件夹，进入后再点击delay.c 以添加。 双击SMG文件夹，进入后再点击SMG.c 添加。然后点击add，即可在程序中添加delay.c和SMG.c两个主函数。

 双击打开delay.c，进入后，输入#include "delay.h"(引用头函数)。

鼠标移动到delay.h上，右键打开delay.h，

进入delay.h后，

输入#ifndef _DELAY_H

#define _DELAY_H

  #endif

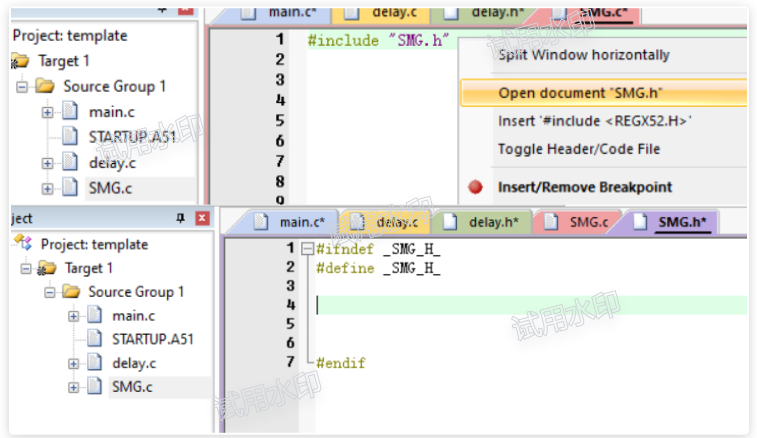

 双击SMG.c，进入后，输入#include "SMG.h"(引用头函数)。

鼠标移动到SMG.h上，右键打开SMG.h，

进入SMG.h后，

输入#ifndef _SMG_H

#define _SMG_H

  #endif

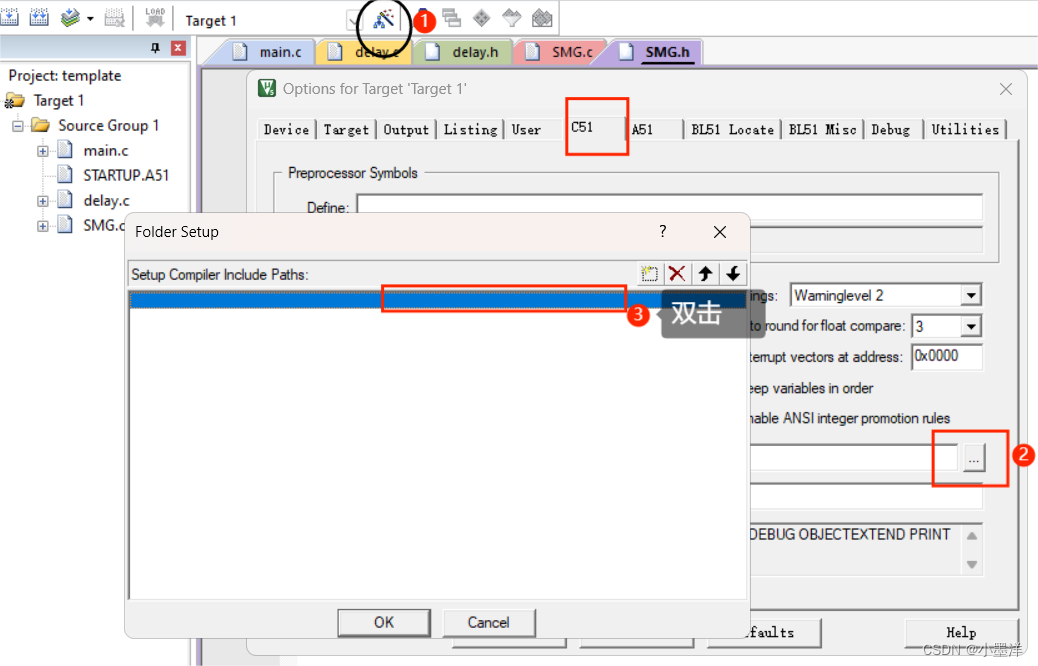

 在C51中代入

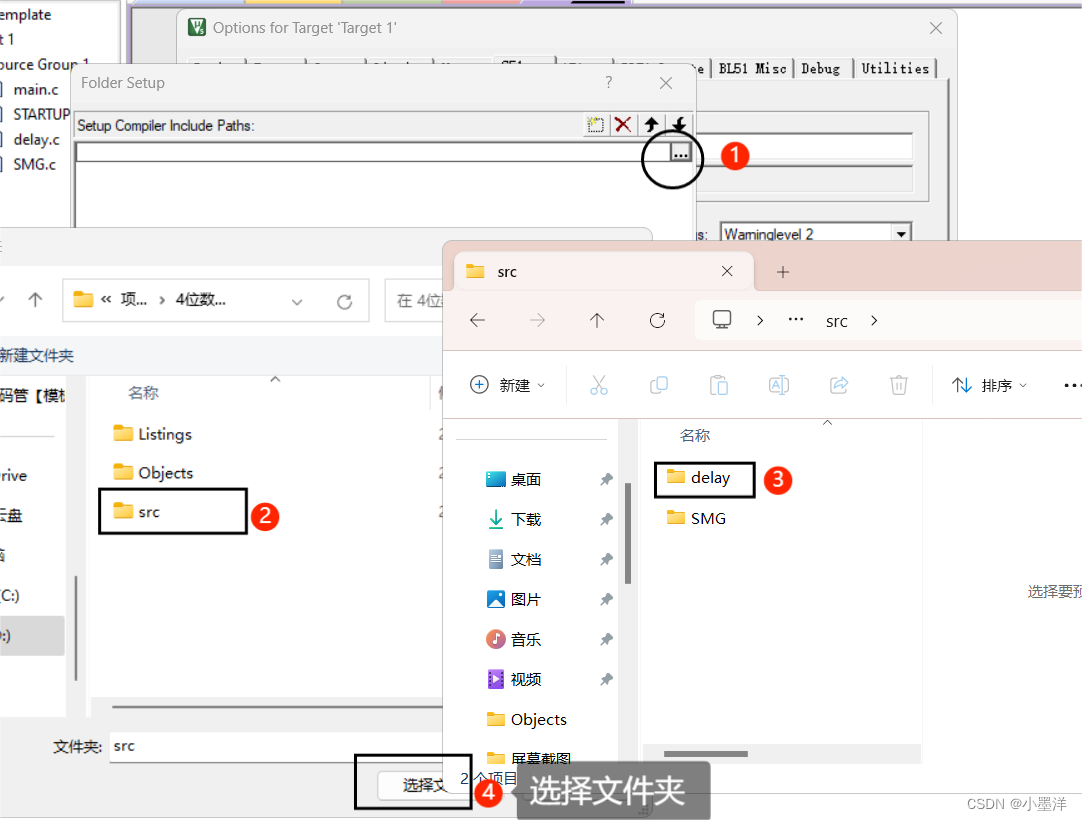

 代入delay文件夹

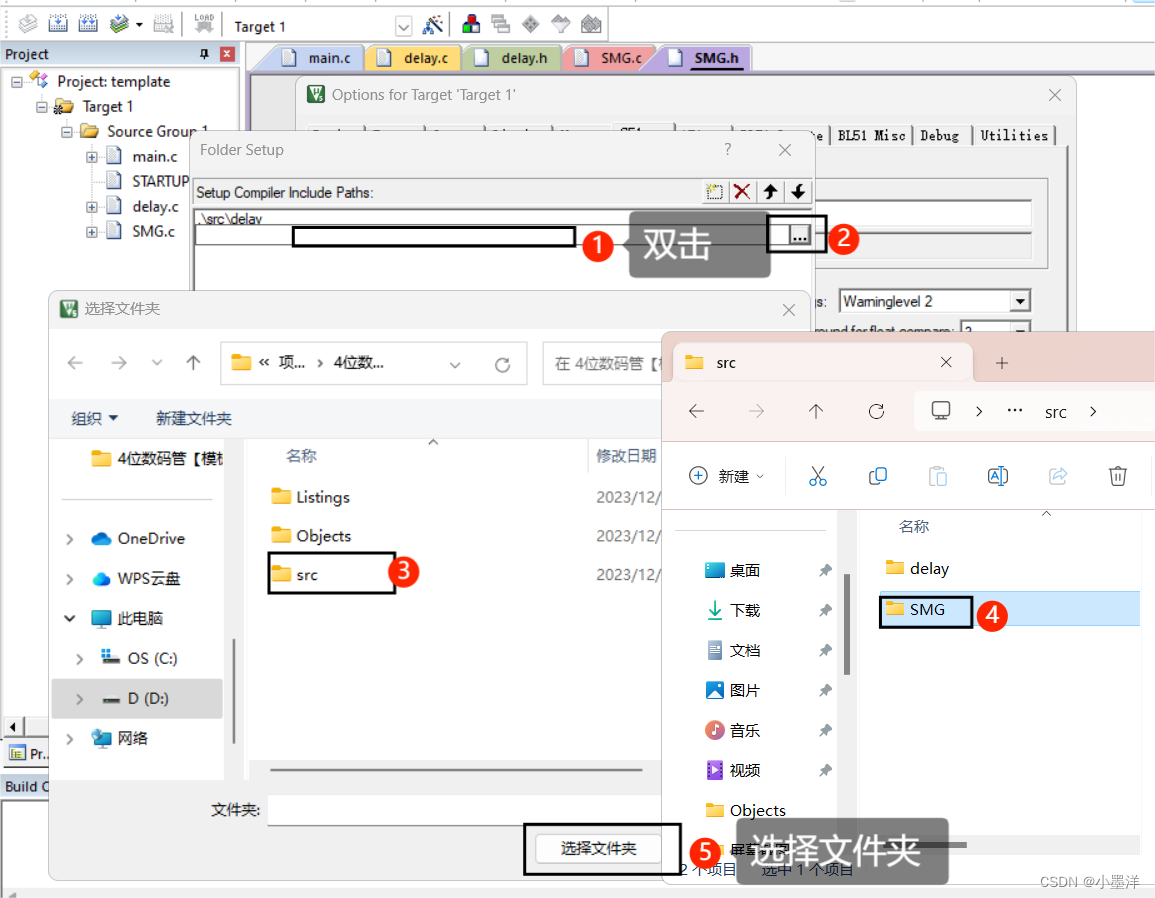

 代入SMG文件夹



 最终ok完成

模块化编程完成！

后续则是将main.c里的相关函数相对应放入delay.c或SMG.c里，然后在相应的头文件中引用主函数中的函数名称，再然后就是在main.c中引用相应头文件即可。

【以下是示例代码】：

以下是main.c的函数

#include "regx52.h"
#include "intrins.h"
#include "SMG.h"
#include "delay.h"


void main()
{
	 while(1)
	 {
	   	Show_Num(20220055);
	 }
}

以下是delay.c的函数

#include "delay.h"
#include "intrins.h"

//延时函数
void Delay1_ms(unsigned int a)		//@11.0592MHz
{
	unsigned char i, j;
	for(a;a>0;a--)
	{
		_nop_();
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
	}
}

以下是delay.h的函数

#ifndef _DELAY_H
#define _DELAY_H


void Delay1_ms(unsigned int a);




#endif

以下是SMG.c的函数

#include "SMG.h"
#include "regx52.h"
#include "delay.h"

unsigned char meg_code[10] = {0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

sbit HC_A0 = P2^2;
sbit HC_A1 = P2^3;
sbit HC_A2 = P2^4;


void SMG_Select(unsigned char n)
{
	switch(n)
	{
		case 1:
			HC_A0 = 0;
			HC_A1 = 0;
			HC_A2 = 0;
			break;
		case 2:
			HC_A0 = 1;
			HC_A1 = 0;
			HC_A2 = 0;
			break;

		case 3:
			HC_A0 = 0;
			HC_A1 = 1;
			HC_A2 = 0;
			break;

		case 4:
			HC_A0 = 1;
			HC_A1 = 1;
			HC_A2 = 0;
			break;
		case 5:
			HC_A0 = 0;
			HC_A1 = 0;
			HC_A2 = 1;
			break;
		case 6:
			HC_A0 = 1;
			HC_A1 = 0;
			HC_A2 = 1;
			break;
		case 7:
			HC_A0 = 0;
			HC_A1 = 1;
			HC_A2 = 1;
			break;

		case 8:
			HC_A0 = 1;
			HC_A1 = 1;
			HC_A2 = 1;
			break;
	}
}

//12345
//在数码管上显示传入的数字
void Show_Num(long num)
{
	//方法1：逐位显示
//		char sn = 0;
//		SMG_Select(1);					//选择LED1
//		sn = num%10;						//12345%10 = 5
//		P0 = meg_code[sn];
//		Delay1_ms(3);
//		num = num/10;           //12345/10 = 1234
//
//		SMG_Select(2);
//		sn = num%10;						//1234%10 = 4
//		P0 = meg_code[sn];
//		Delay1_ms(3);
//		num = num/10;          // 1234/10  = 123
//
//		SMG_Select(3);
//		sn = num%10;						//123%10 = 3
//		P0 = meg_code[sn];
//		Delay1_ms(3);
//		num = num/10;          // 123/10  = 12
//
//		SMG_Select(4);
//		sn = num%10;
//		P0 = meg_code[sn];     //12%10 = 2
//		Delay1_ms(3);
//		num = num/10;          // 123/10  = 1
//
//		SMG_Select(5);
//		sn = num%10;
//		P0 = meg_code[sn];     //1%10 = 1
//		Delay1_ms(3);
//		num = num/10;          // 1/10  = 0

	//方法2：使用for循环
	  char i =0;
		for(i=1;i<=8;i++)     //8个LED灯循环8次
		{
			SMG_Select(i);			//选中第i个LED
			P0 = meg_code[num%10];  //取出传入参数的个位数的值
			Delay1_ms(1);
			P0 = 0x00;							//关掉数码管
			num = num/10;           //取完个位数之后除以10，去掉当前个位数
			if(num<=0)							//判断传入参数是否取完
				break;								//如果取完则退出循环
		}
}

以下是SMG.h的函数

#ifndef _SMG_H_
#define _SMG_H_

void Show_Num(long num);


#endif

以上则是以4位数码管为例的模块化编程！
