关于NAT的实验

NAT（Network Address Translation，网络地址转换）是一种用于将私有（保留）IP地址转换为公有IP地址的技术。它允许多个设备在Internet上共享一个公共IP地址。NAT技术广泛应用于家庭、企业和小型企业网络中，以节省公有IP地址资源。

一、什么是NAT

1、NAT简介

NAT（Network Address Translation，网络地址转换）是1994年提出的。当在专用网内部的一些主机本来已经分配到了本地IP地址（即仅在本专用网内使用的专用地址），但又想和因特网上的主机通信（并不需要加密）时，可使用NAT方法。

这种方法需要在专用网（私网IP）连接到因特网（公网IP）的路由器上安装NAT软件。装有NAT软件的路由器叫做NAT路由器，它至少有一个有效的外部全球IP地址（公网IP地址）。这样，所有使用本地地址（私网IP地址）的主机在和外界通信时，都要在NAT路由器上将其本地地址转换成全球IP地址，才能和因特网连接。

另外，这种通过使用少量的全球IP地址（公网IP地址）代表较多的私有IP地址的方式，将有助于减缓可用的IP地址空间的枯竭。在RFC 2663中有对NAT的说明。

2、NAT内网地址的范围

A:10.0.0.0-10.255.255.255

B:172.16.0.0-172.31.255.255

C:192.168.0.0-192.168.255.255

3、主要应用方向:

.没有足够的公网P连接到Internet

.当更换ISP需要重新编址

.合并两个使用重叠地址空间的内部网络

.使用单个IP地址支持基本的负载分担

4. NAT的类型

NAT主要分为以下几种类型：

（1）静态NAT（Static NAT）：将内部网络的某个特定设备的IP地址永久地映射到公有IP地址。这种类型的NAT适用于需要固定公有IP地址的设备，如Web服务器。

（2）动态NAT（Dynamic NAT）：将内部网络的多个设备的IP地址动态地映射到公有IP地址池中的空闲地址。当内网设备断开连接时，公有IP地址会被回收并分配给其他设备。这种类型的NAT适用于大多数家庭和企业网络。

（3）端口地址转换（PAT，Port Address Translation）：在动态NAT的基础上，为每个内部设备分配一个临时的公有IP地址和端口号组合。这样，多个内部设备可以共享一个公有IP地址，但通过不同的端口号进行区分。这种类型的NAT适用于同时需要多个内部设备访问Internet的场景。

2. NAT的优点

（1）节省公有IP地址资源：NAT技术使得多个内部设备可以共享一个公有IP地址，从而节省了公有IP地址资源。

（2）提高网络安全性：NAT技术隐藏了内部网络的真实IP地址，使得外部攻击者难以直接攻击内部设备。

（3）简化网络管理：NAT技术使得内部网络的设备可以自由地访问Internet，而无需管理员手动配置公有IP地址。

3. NAT的缺点

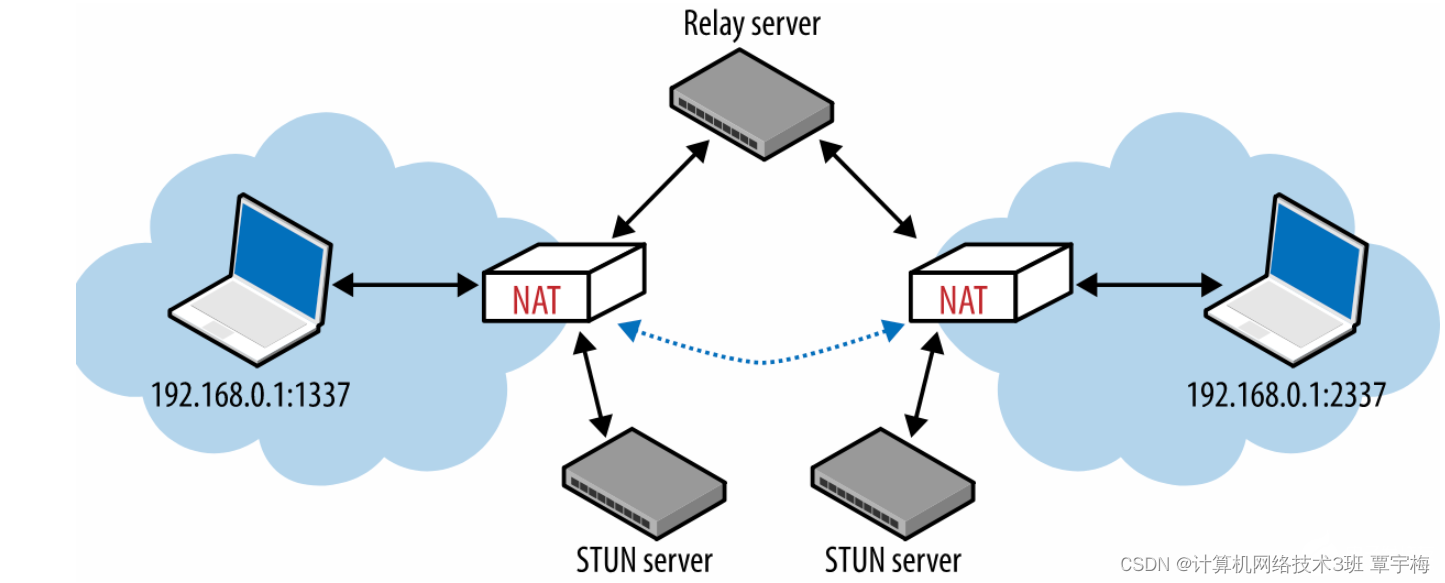

（1）无法实现端到端的通信：由于NAT技术会改变数据包的源和目的IP地址，因此可能导致某些应用程序无法正常工作，如VoIP通话、P2P文件共享等。

（2）可能影响网络性能：NAT技术会增加数据包的处理时间，从而影响网络性能。

NAT可以分为静态NAT和动态NAT两种类型。
静态NAT：
1. 首先，在路由器上配置内部网络的私有IP地址范围，例如192.168.0.0/24。
2. 然后，为内部网络上的每个设备分配一个静态的公有IP地址，以便外部网络可以访问这些设备。
3. 接下来，在路由器上配置NAT规则，将内部设备的私有IP地址映射到相应的公有IP地址。
4. 最后，测试连接以确保NAT规则已正确应用。
动态NAT：
1. 首先，在路由器上配置内部网络的私有IP地址范围，例如192.168.0.0/24。
2. 然后，为内部网络上的设备分配私有IP地址，并启用DHCP服务器以自动分配IP地址。
3. 接下来，在路由器上配置NAT规则，将内部设备的私有IP地址映射到公有IP地址池中的空闲地址。
4. 最后，测试连接以确保NAT规则已正确应用。
需要注意的是，动态NAT可能会导致端口冲突问题，因为多个设备可能会使用相同的公有IP地址和端口号进行通信。为了解决这个问题，可以使用端口转发或PAT（Port Address Translation）技术来为每个设备分配不同的端口号。

三、NAT类型的对应实验

出口路由器上需要配置默认路由

iproute0.0.0.0 0.0.0.0指向运营商对接的路由器IP

代码

R1：

[001]int g0/0/0//进入接口

[001-GigabitEthernet0/0/0]ip add 192.168.1.1 24//配置ip和子网掩码长度

[001-GigabitEthernet0/0/0]un shu//开启接口

[001-GigabitEthernet0/0/0]int g0/0/1//进入接口

[001-GigabitEthernet0/0/1]ip add 202.10.100.1 24//配置ip和子网掩码长度

[001-GigabitEthernet0/0/1]un shu//开启接口

[001-GigabitEthernet0/0/1]q

[001]ip route-static 0.0.0.0 0 202.10.100.2//配置默认路由，下一跳入接口 202.10.100.2

[001]int g0/0/1 //进入接口

[001-GigabitEthernet0/0/1]nat static global 15.0.0.10 inside 192.168.1.10 netmask 255.255.255.255 //添加PC1到15.0.0.10的IP映射

ISP服务商：

[ISP]int g0/0/0//进入接口

[ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24//配置ip和子网掩码长度

[ISP-GigabitEthernet0/0/0]un shu//开启接口

[ISP-GigabitEthernet0/0/0]q

[ISP]ip route-static 15.0.0.10 32 202.10.100.1//配置默认路由，下一跳入接口 202.10.100.1

重点部分

进入出接口nat static global出口公网IP地址(此地址必须不是外网口IP，是另外的租用的公网地址)inside 私网的某台PC的IP地址 netmask 255.255.255. 255

查看静态NAT映射情况

display nat static

ISP段：

[]ip route-static 15.0.0.10 32 202.10.100.1//ISP回执一条路由指向公司出口网关IP

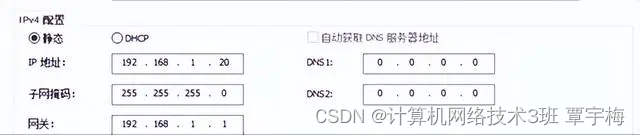

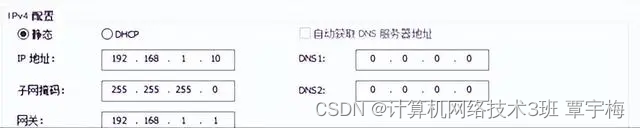

PC机设置

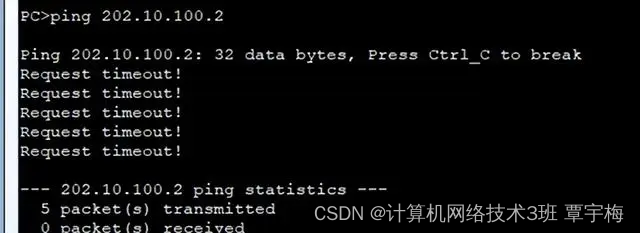

pc1可以通，pc2是不通的。

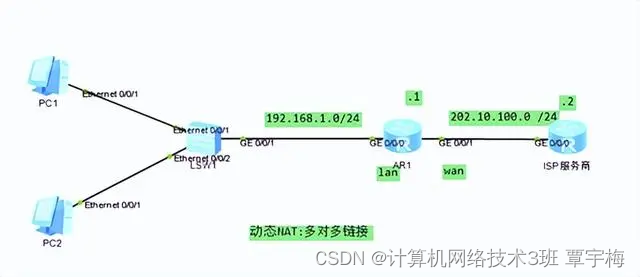

2、动态NAT--PAT

代码

R1：

[001]int g0/0/0//进入接口

[001-GigabitEthernet0/0/0]ip add 192.168.1.1 24//配置ip和子网掩码长度

[001-GigabitEthernet0/0/0]un shu//开启接口

[001-GigabitEthernet0/0/0]int g0/0/1//进入接口

[001-GigabitEthernet0/0/1]ip add 202.10.100.1 24//配置ip和子网掩码长度

[001-GigabitEthernet0/0/1]un shu//开启接口

[001-GigabitEthernet0/0/1]q

[001]ip route-static 0.0.0.0 0 202.10.100.2//配置默认路由，下一跳入接口 202.10.100.2

[001]nat address-group 1 15.0.0.10 15.0.0.11//配置NAT外网地址池

[001]acl 2000//创建标准访问控制列表2000

[001-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255//配置ACL抓取内网地址段

[001]int g0/0/1//进入接口

[001-GigabitEthernet0/0/1]nat outbound 2000 address-group 1//在外网口调用acl2000

[001]dis nat outbound//查询出接口信息

NAT Outbound Information:

--------------------------------------------------------------------------

Interface Acl Address-group/IP/Interface Type

--------------------------------------------------------------------------

GigabitEthernet0/0/1 2000 1 pat

--------------------------------------------------------------------------

Total : 1

ISP服务商：

[ISP]int g0/0/0//进入接口

[ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24//配置ip和子网掩码长度

[ISP-GigabitEthernet0/0/0]un shu//开启接口

[ISP-GigabitEthernet0/0/0]q

[ISP]ip route-static 15.0.0.0 24 202.10.100.1//配置默认路由，下一跳入接口 202.10.100.1

重点部分

1.配置NAT地址池

全局下打nat address-group 1 15.0.0. 10 15.0.0. 11

2.配置ACL抓取内网地址段

acl 2000

rule permit source 192.168.10.0 0.0.0.255

3.外网口上调用

接口下打nat outbound 2000 address-group 1 (不加no-pat表示地址可重复使用，建议不加)

ISP[]ip route-static 15.0.0.0 32 202.10.100.1

[] display nat outbound

PC机设置

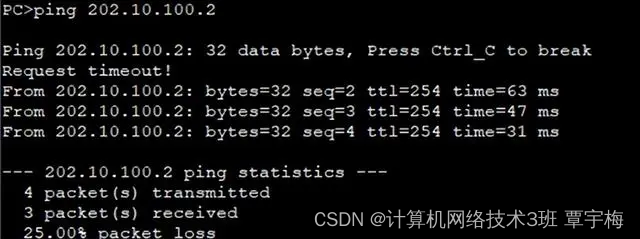

ping测试

两个都能测试成功
