Linux ： 理解文件系统

磁盘

磁盘是一种永久性存储介质，在计算机中，磁盘几乎是唯一的机械设备。与磁盘相对应的就是内存，内存是掉电易失存储介质，目前所有的普通文件都是在磁盘中存储的

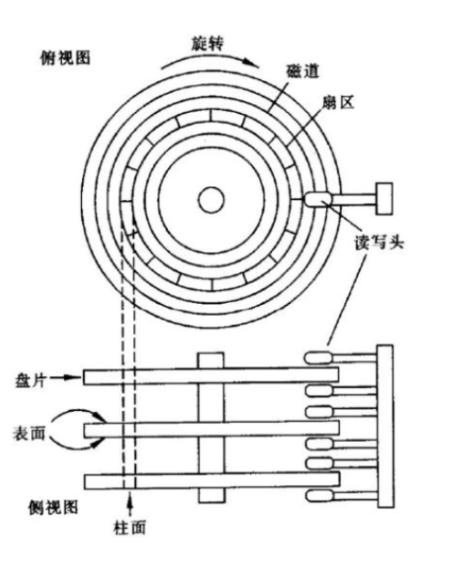

CHS寻址法

• 盘面：就是数据存储在哪一个面；由于每个盘面都有一个对应的磁头，所以盘面在定位中等价于磁头。
• 磁道：磁盘的盘面上会一圈一圈的向外扩展出一个一个的磁道，磁道就是一个圆环（圆柱（Cylinder）：因为盘面确定后，只需要确定磁道就可以了，也就是只需要确定是哪一个同心圆柱就可以了，所以称为圆柱）。
• 扇区：扇区就是一个磁道上的一部分（扇形与圆环的相交部分），在确定扇区后，磁道就是一个扇环。磁盘读写的单位是扇区 （512字节），对于特殊的磁盘，可能会有更大的读写单位。

我们打开一个文件，访问文件的属性和数据，就必须要确认文件位于哪个盘面，磁盘，扇区

---

物理结构上每一个扇区看似是混乱的，但我们可以在逻辑结构上用数组的方式将他们看出是线性的。

操作系统读取的基本单位是按照扇区的，所以数组的每个基本单位就是一个扇区。

• 假设一个盘面有10个磁道，1个磁道有10个扇区，因此一个盘面便有100个扇区。
  当我们提供该数组的某个下标时，我们便可以定位到该扇区处于具体哪一个盘面，哪一个扇区，哪一个磁道，这样的逻辑扇区地址称为LBA地址。

通过逻辑地址确定该扇区处于磁盘中的具体位置称为CHS地址。

对于操作系统而言，一次读取512字节太小了，所以一般而言，操作系统未来和磁盘进行交互的时候，读取的基本单位是：4KB（8个连续的扇区），该基本单位称为块

inode

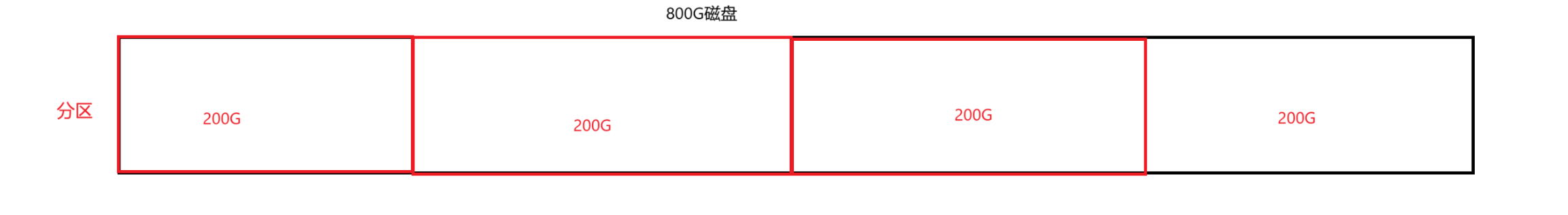

1. 磁盘一般比较内存比较大（800GB/1TB等）如果直接管理不容易。所以磁盘需要进行分区。（实际上一个电脑中大都只有一个磁盘，而我们电脑中的C、D盘也是分区而来）

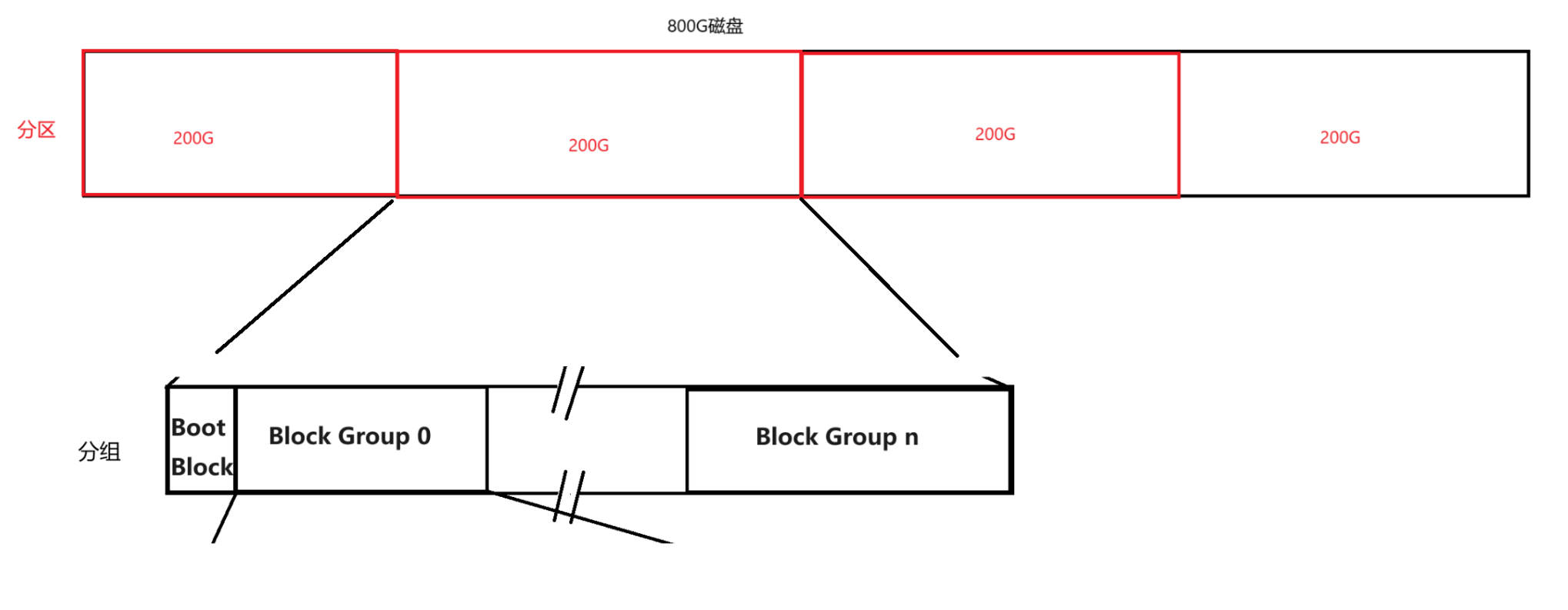

2. 对于一个分区的管理，操作系统还是采用分组的方法：在一个分区内部分组，然后就只需要管理好一个组，就可以管理好一个分区，自然就可以管理好一整个磁盘了。

   对于一个分区，需要先写入文件系统的管理资源，才能在磁盘中进行文件管理。这个过程称为“格式化”。

3. 分组之后每一个组也要进行管理

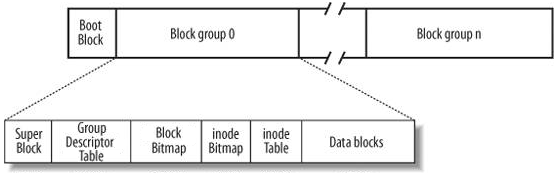

   Linux ext2文件系统，上图为磁盘文件系统图（内核内存映像肯定有所不同），磁盘是典型的块设备，硬盘分区被划分为一个个的block。一个block的大小是由格式化的时候确定的，并且不可以更改。例如mke2fs的-b选项可以设定block大小为1024、2048或4096字节。而上图中启动块（Boot Block）的大小是确定的.

inode是一个大小确定的结构体，里面存储文件的属性信息，比如有文件的大小，文件的权限，文件的创建者，文件的ACM时间（修改、保存、访问）等。（需要注意：indoe内部不包含文件名称） inode有一个固定的大小，无论是怎么样的文件都可以用inode存储文件的属性信息。

Block Group：ext2文件系统会根据分区的大小划分为数个Block Group。而每个Block Group都有着相同的结构组成。
超级块（Super Block）：存放文件系统本身的结构信息。
记录的信息主要有：bolck 和 inode的总量，未使用的block和inode的数量，一个block和inode的大小，最近一次挂载的时间，最近一次写入数据的时间，最近一次检验磁盘的时间等其他文件系统的相关信息。Super Block的信息被破坏，可以说整个文件系统结构就被破坏了
GDT(Group Descriptor Table)：块组描述符，描述块组属性信息。
块位图（Block Bitmap）：Block Bitmap中记录着Data Block中哪个数据块已经被占用，哪个数据块没有被占用。
inode Bitmap(inode位图)：每个bit表示一个inode是否空闲可用。
inode Table:存放文件属性inode的表。
Data blocks(数据块)：存放文件内容。（占有大部分空间），每一个数据占有8个扇区（4KB）.

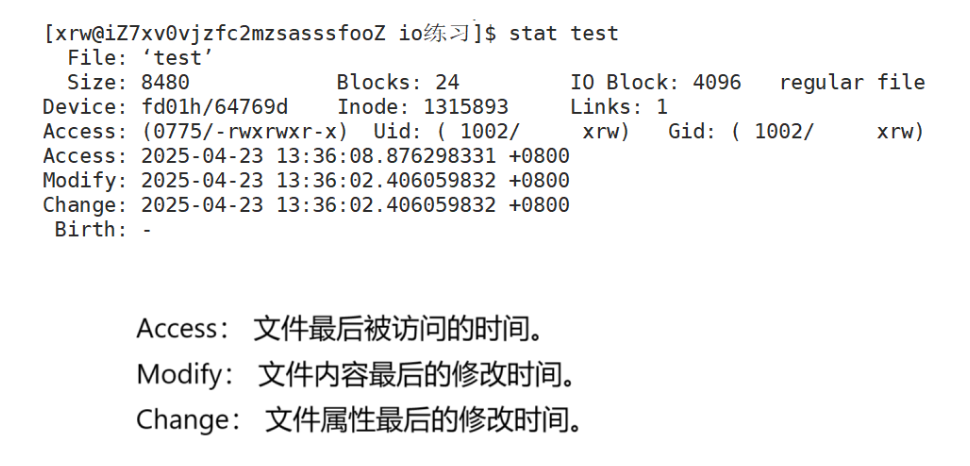

在Linux当中，我们可以使用命令stat 文件名来查看对应文件的信息。

理解文件的增删改查

• i创造一个文件：
  我们通过touch一个新文件来看看如何工作。

[root@localhost linux]# touch abc
[root@localhost linux]# ls -i abc
263466 abc

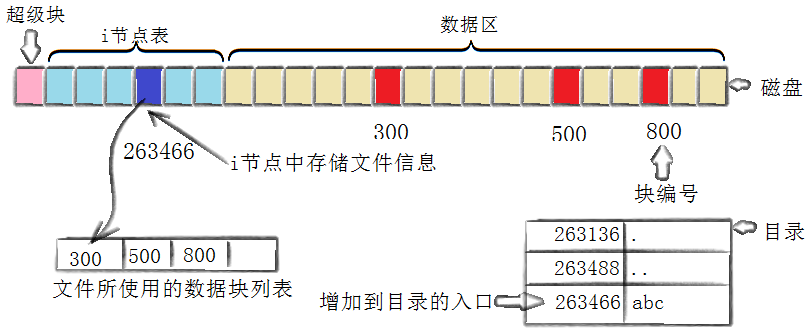

创建一个新文件主要有一下4个操作：

1. 存储属性
   内核通过inode位图先找到一个空闲的i节点（这里是263466）。内核把文件信息记录到对应的inode中。
2. 存储数据
   该文件需要存储在三个磁盘块，内核通过快位图的映射找到了三个空闲块：300,500，800。将内核缓冲区的第一块数据复制到300，下一块复制到500，以此类推。
3. 记录分配情况
   文件内容按顺序300,500,800存放。内核在inode上的磁盘分布区记录了上述块列表。
4. 添加文件名到目录
   新的文件名abc。linux如何在当前的目录中记录这个文件？内核将入口（263466，abc）添加到目录文件。文件名和inode之间的对应关系将文件名和文件的内容及属性连接起来。

什么是目录？？
1.目录也是文件，所以也有对应的inode。
2. 目录的数据块当中存储的是该目录下的文件名以及对应文件的inode的映射关系，因此inode上并不存在文件名。

• 对文件写入信息
  1、通过文件的inode编号找到对应的inode结构。
  2、通过inode结构找到存储该文件内容的数据块，并将数据写入数据块。
  3、若不存在数据块或申请的数据块已被写满，则通过遍历块位图的方式找到一个空闲的块号，并在数据区当中找到对应的空闲块，再将数据写入数据块，最后还需要建立数据块和inode结构

一个文件使用的数据块和inode结构的对应关系，是通过一个数组进行维护的，该数组一般可以存储15个元素，其中前12个元素分别对应该文件使用的12个数据块，剩余的三个元素分别是一级索引、二级索引和三级索引，当该文件使用数据块的个数超过12个时，可以用这三个索引进行数据块扩充。

• 删除一个文件
  1、将该文件申请过的数据块在块位图当中置为无效。
  2、将该文件对应的inode在inode位图当中置为无效。

操作并不会真正将文件对应的信息删除，而只是将其inode号和数据块号置为了无效，所以当我们删除文件后短时间内是可以恢复的。为什么说是短时间内呢，因为该文件对应的inode号和数据块号已经被置为了无效，因此后续创建其他文件或是对其他文件进行写入操作申请inode号和数据块号时，可能会将该置为无效了的inode号和数据块号分配出去，此时删除文件的数据就会被覆盖，也就无法恢复文件了。

软硬链接

软链接

软链接又叫做符号链接，软链接文件相对于源文件来说是一个独立的文件，该文件有自己的inode号，但是该文件只包含了源文件（被链接文件）的路径名，所以软链接文件的大小要比源文件小得多。软链接就类似于Windows操作系统当中的快捷方式。

软链接创造命令如下：

ln -s xxx yyy // xxx被链接文件名 yyy链接文件名

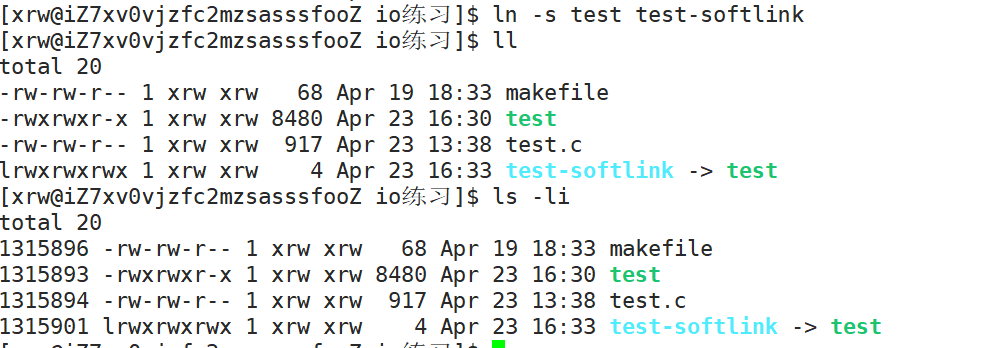

可以看到软链接文件的inode号与源文件的inode号是不同的，并且软链接文件的大小比源文件的大小很多。

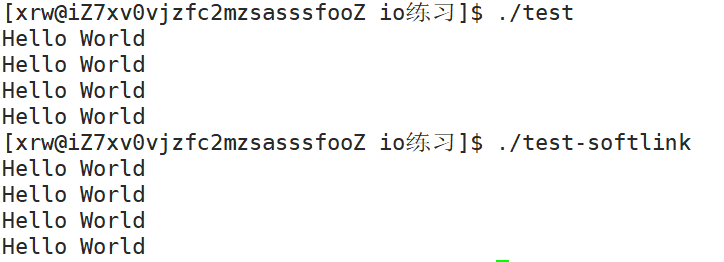

运行test 和 test-softlink 是一样的结果：

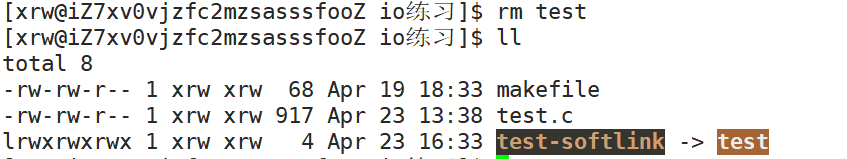

当我们删了源文件，链接文件是不能独立存在的，即使该文件名仍存在，但是却不能执行或进行其它操作。

硬链接

通过下面的指令来进行硬链接：

ln xxx yyy   //xxx被链接文件名  yyy链接文件名

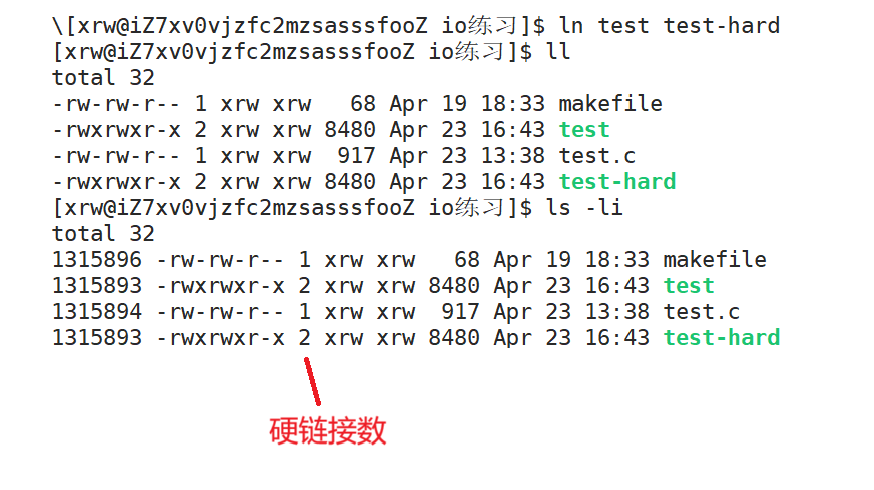

硬链接文件的inode号与源文件的inode号是相同的，并且硬链接文件的大小与源文件的大小也是相同的，特别注意的是，当创建了一个硬链接文件后，该硬链接文件和源文件的硬链接数都变成了2。也就是我们熟知的取别名。

硬链接就是在其目录上给被硬链接的文件的inode建立另一个文件名与inode的映射关系，而inode有一个引用计数（记录一个inode被几个文件名映射）。

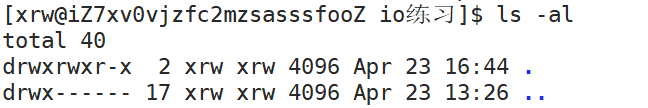

隐藏文件

这些隐藏文件其实就是硬链接。

软硬链接的应用场景

软链接的应用：

• 链接各种库。linux的各种指令，本质上就是一个个的可执行程序文件，这些指令的运行需要库文件的支持，才能正常运行。可以在OS默认查找的目录下建立软连接，便于对库的查找。
• 创建快捷方式，可以帮我们快速找到深路径的文件。

硬链接的应用：

• 目录创建后的隐藏文件
  linux中不能给目录建立硬连接，防止系统在查找文件的时候形成路径环绕。
  那系统自带的隐藏文件不会形成路径环绕吗？
  不会，系统会对这些隐藏文件做特殊处理防止形成路径环绕。
