eNSP-VLAN的配置与二层交换机接口

今天来创建一个新专栏——网络路由与交换，主要学习交换机与路由器以及一些常见网络协议配置。

一、简单介绍VLAN和二层交换机交换机

VLAN全称是 虚拟局域网（Virtual Local Area Network）。它是一种将网络中的设备逻辑地划分成不同的广播域的技术，允许网络管理员基于功能、部门或其他标准将网络分割成多个虚拟的局域网，而无需物理地重新配置网络设备的位置。

二层交换机是一种网络设备，工作在OSI模型的第二层，即数据链路层。二层交换机主要用于处理数据帧的转发，根据帧中包含的MAC地址信息来决定如何转发数据。支持虚拟局域网（VLAN），允许在同一个物理网络上创建多个逻辑网络，每个VLAN都有独立的广播域。

二、开始进行配置

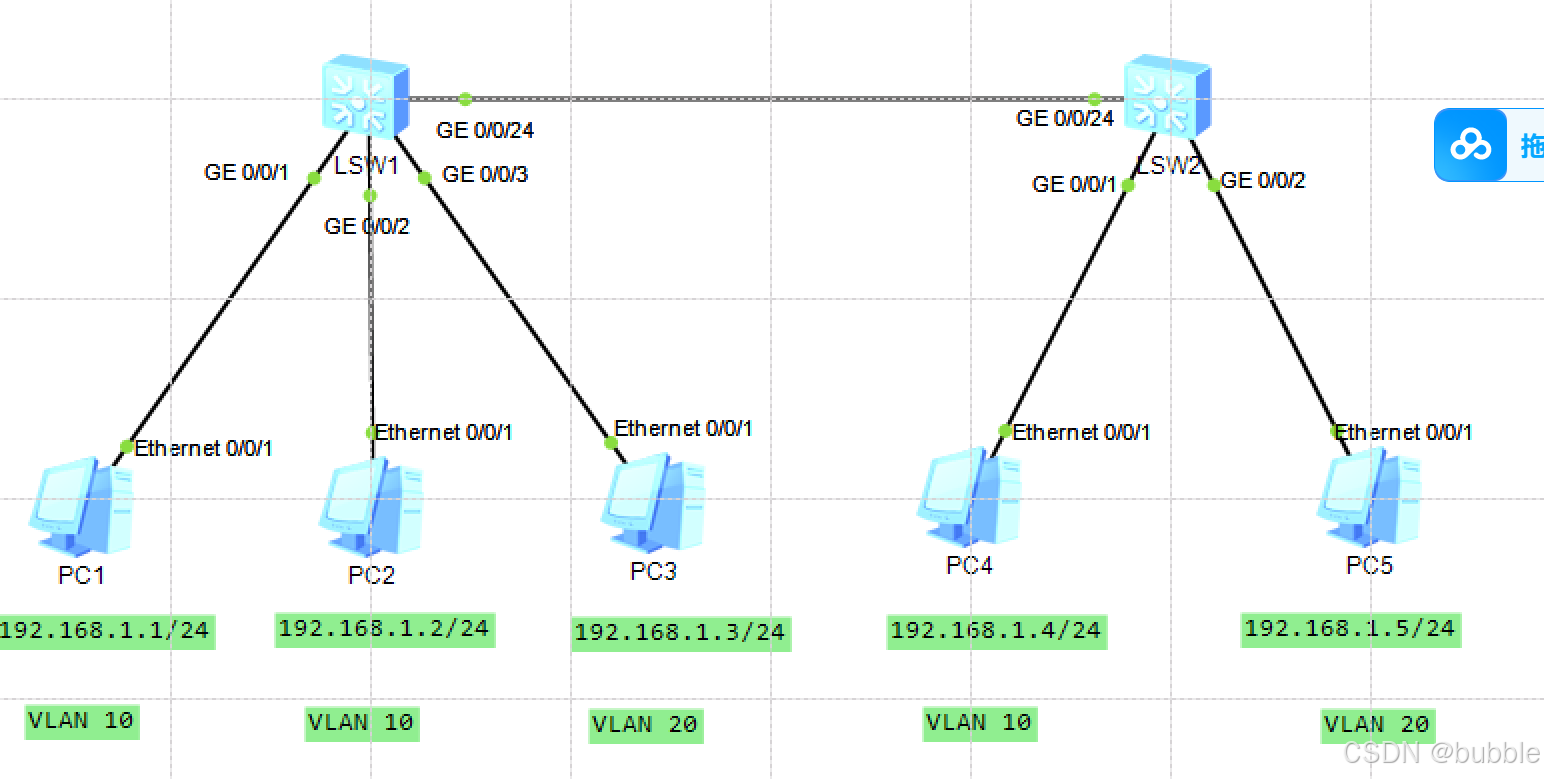

1.设计一个简单拓扑图

把5台PC机的IP地址和子网掩码配置一下，配置好之后，交换机不进行任何配置，先检测网络连通性，在PC1上ping 其他4台PC机，都是可以ping通的。

2.配置1号交换机---VLAN创建与测试

双击LSW1交换机
sys   #进入系统视图
sysname S1    #将交换机重命名为S1（这一步可以不做，用原来的LSW1也一样，我只是想要名字短一点）
vlan 10    #创建VLAN 10
vlan 20    #继续创建VLAN 20

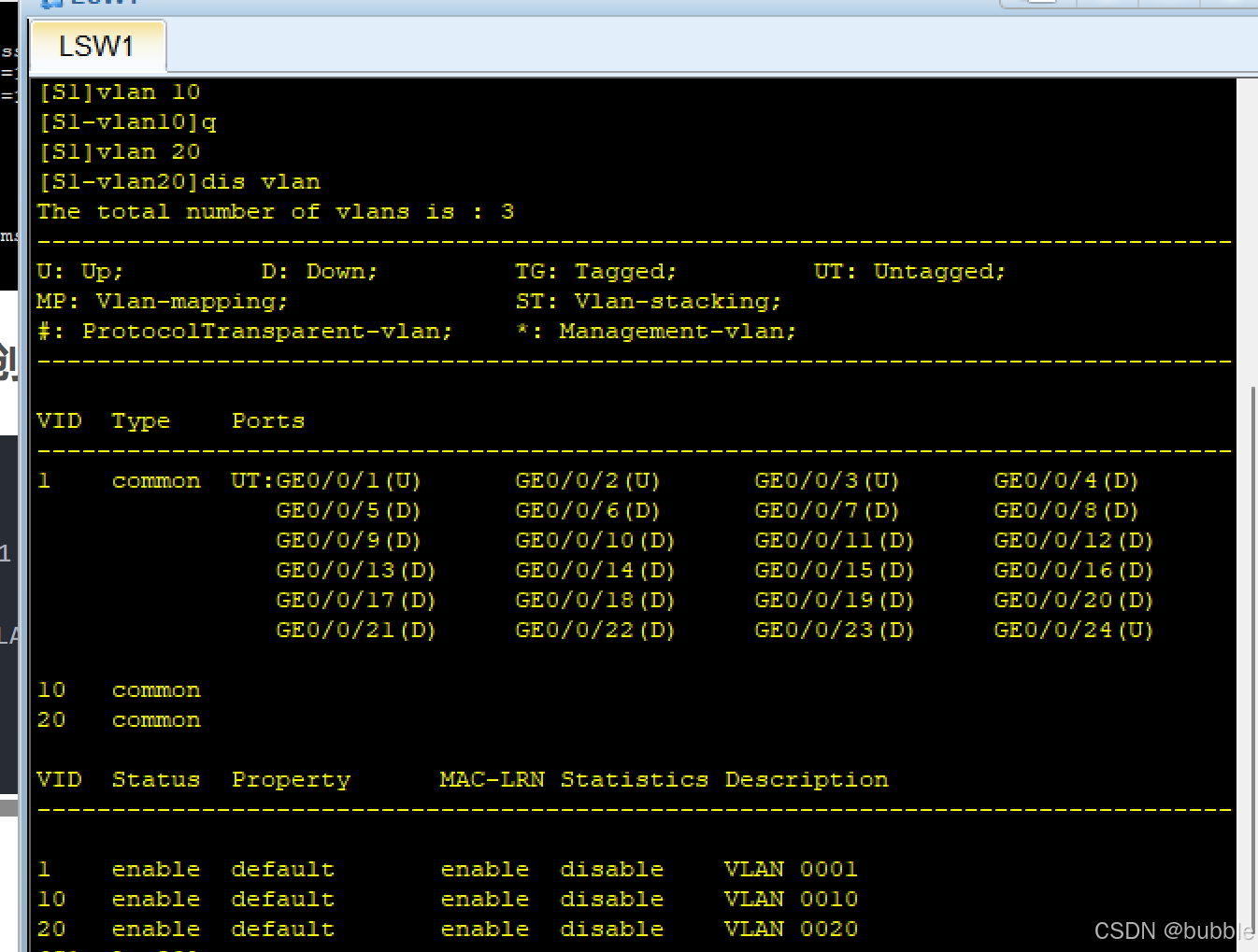

diaplay vlan  #查看所有VLAN情况

可以看到图中除了我们创建的VLAN10 和VLAN 20之外，还有一个VLAN 1，这个是交换机初始就有的一个虚拟局域网。然后把需要分配的接口划分到对应的VLAN中，依旧是在1号交换机上操作。这里再插入介绍一下交换机端口的链路访问类型，分为access port(访问端口)和trunk  port(中继端口)。

访问端口access port : 访问端口是连接终端设备（如计算机、打印机、电话等）的端口。在大多数情况下，访问端口只属于一个VLAN（虚拟局域网）。适用于连接单个设备到单一VLAN的场景，如办公室网络、家庭网络等。

中继端口trunk port : 中继端口是用于连接其他交换机或路由器的端口。中继端口可以属于多个VLAN，允许接收和发送多个VLAN的标记流量。适用于网络设备间连接、VLAN间路由、负载均衡等场景，如数据中心、企业网络等。

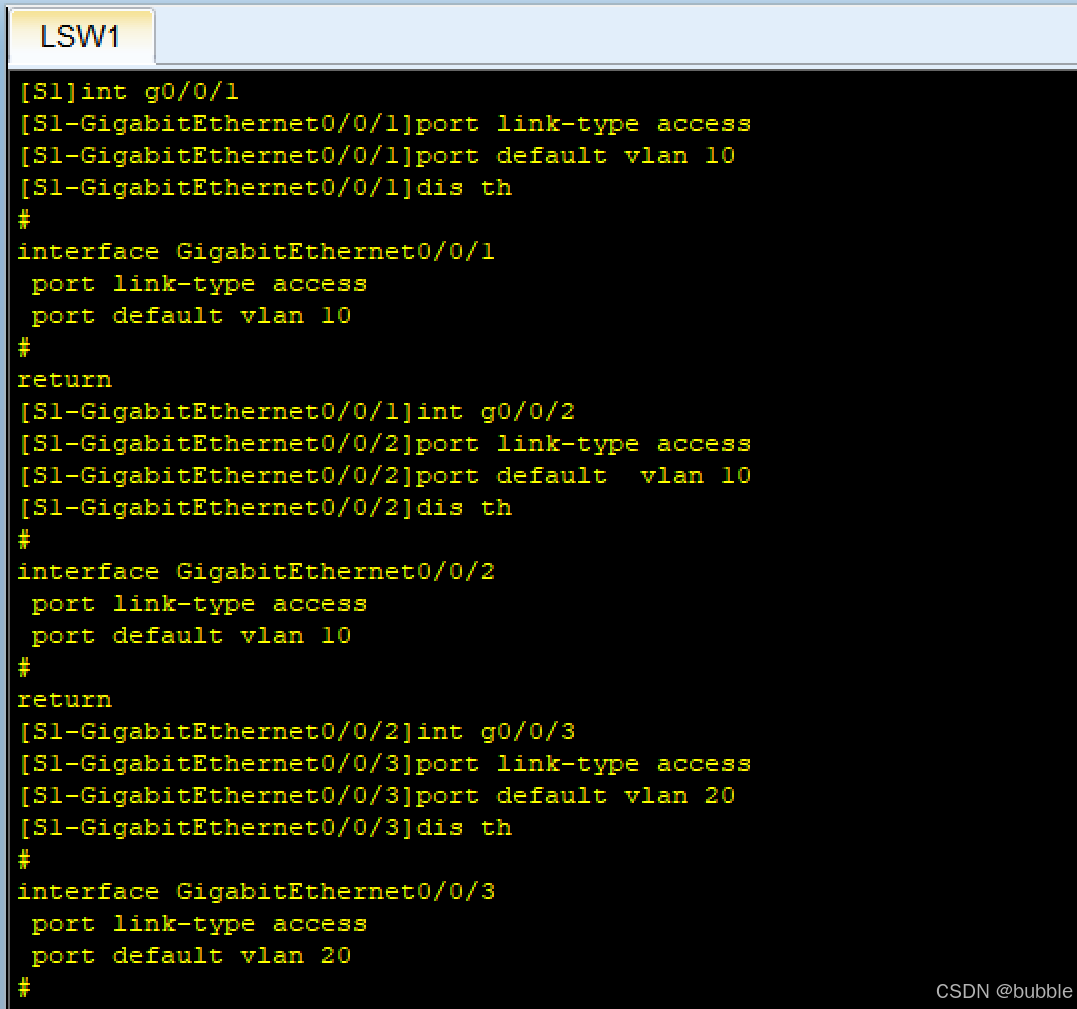

把连接同一台交换机的不同端口划分到不同VLAN中（g0/0/1和g0/0/2分到vlan 10，g0/0/3划分到vlan 20），再检测网络连通性。

示例：
int g0/0/1       #进入g0/0/1接口
port link-type access    #设置端口链路访问类型
port default vlan 10     #将此端口划分到vlan 10

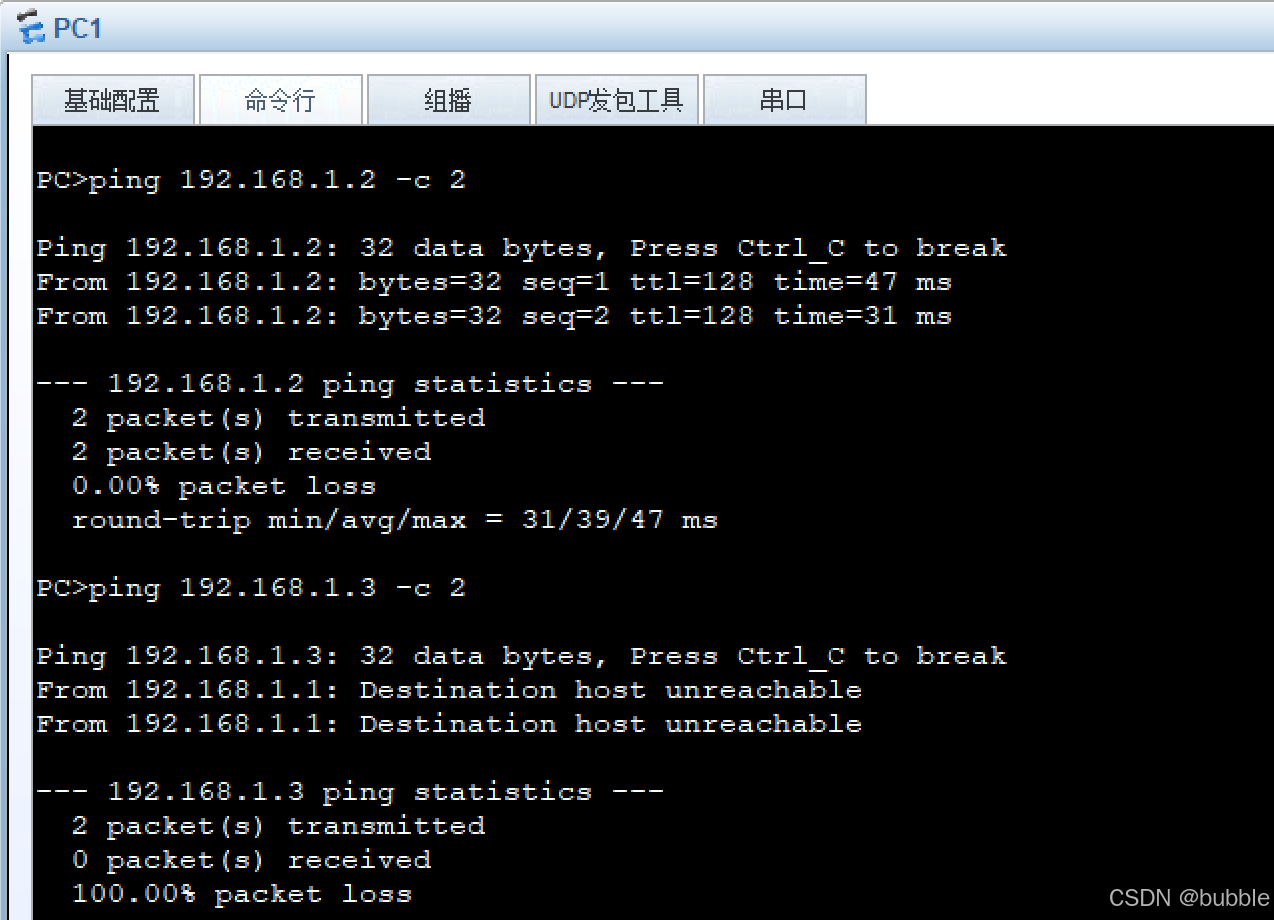

在PC1上分别ping PC2和PC3，结果如下：PC2能通，PC3不通，因为PC1跟PC2属于同一个虚拟局域网VLAN 10 中，所以能二层互通，而PC3属于VLAN 20 ，与PC1并不能互通。

3.配置2号交换机，与1号交换机同理

sys
sysname S2
vlan 10
vlan 20
int g0/0/1
port link-type access
port default vlan 10
int g0/0/2
port link-type access
port default vlan 20
dis vlan

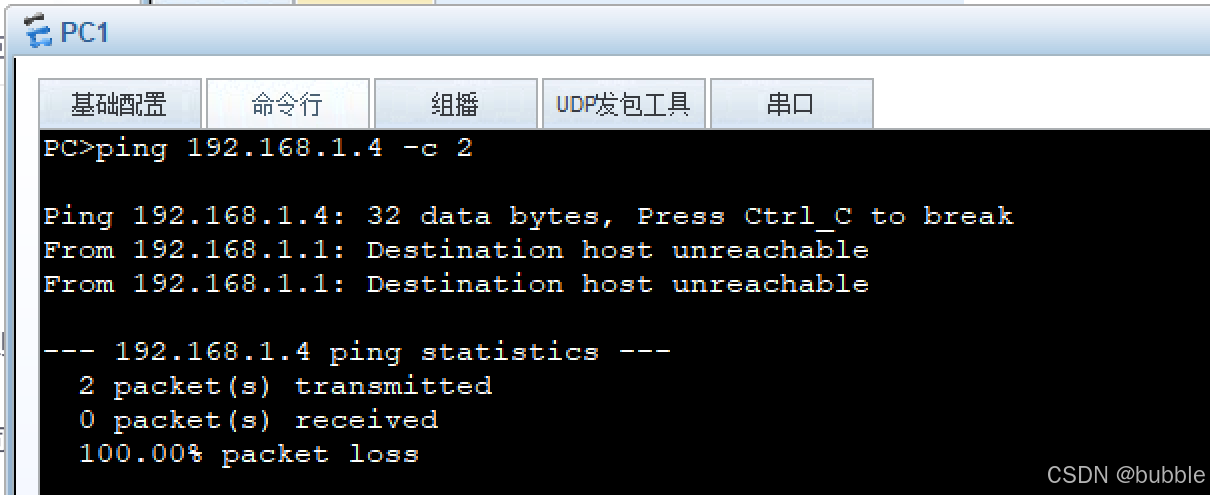

2号交换机配置后，用PC1去ping PC4，发现ping不通，因为PC1和PC4不属于同一台交换机，因此即使他们都属于VLAN 10 ，也是ping不通的



4.修改接口类型

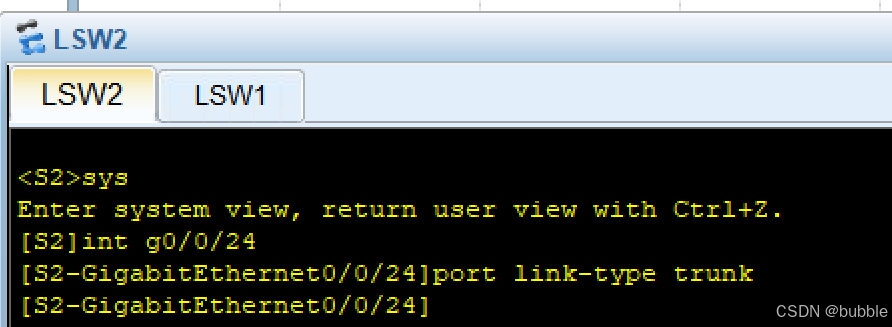

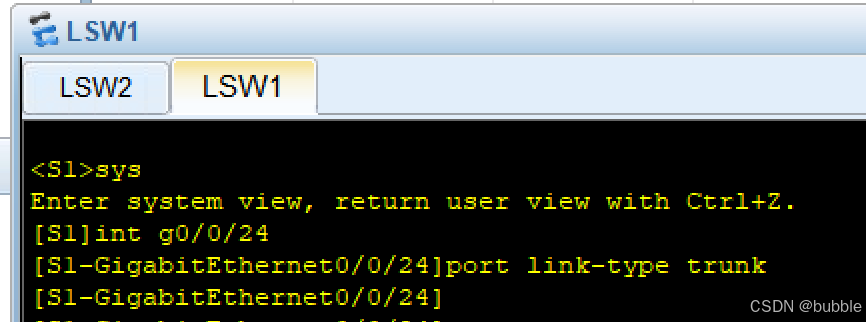

在1,2号交换机的g0/0/24接口上将端口链路访问类型改成trunk,在尝试PC1与PC4是否能ping通

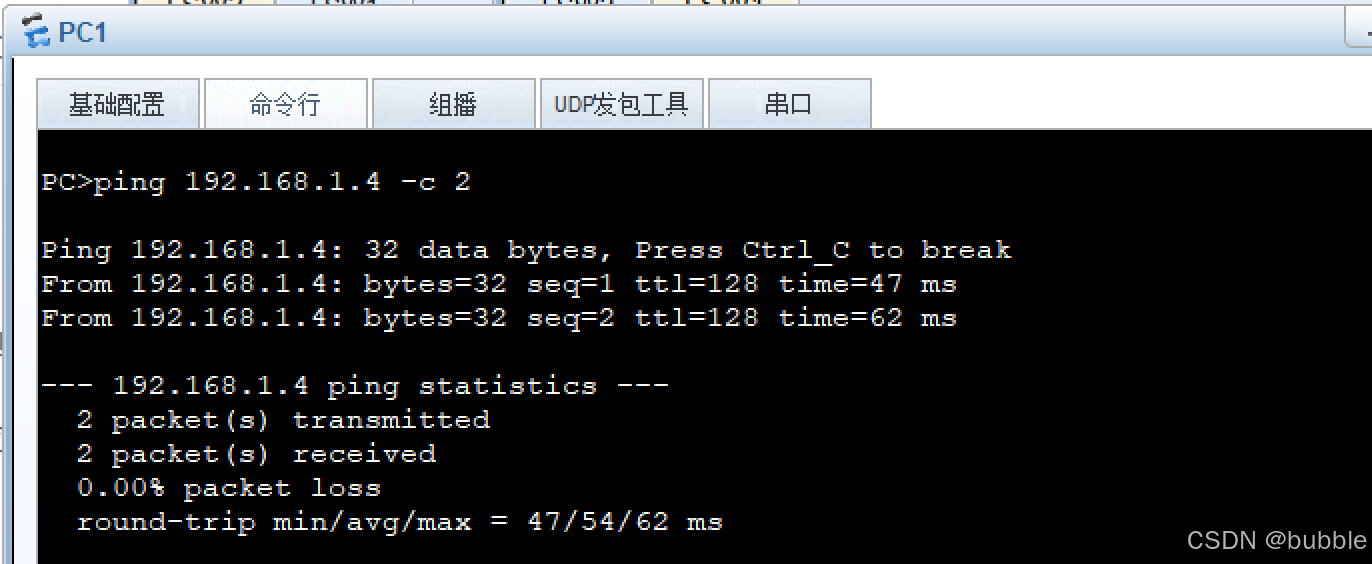

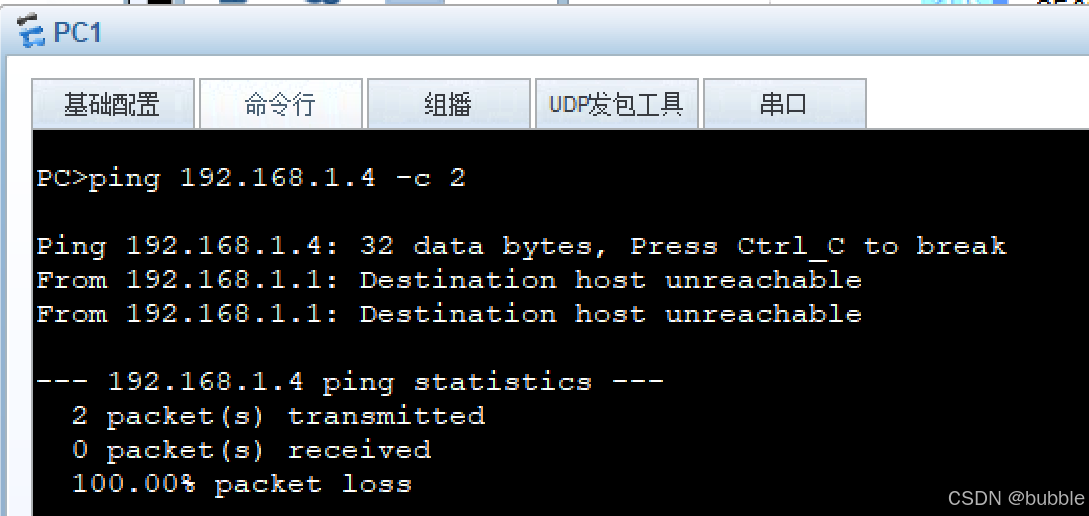

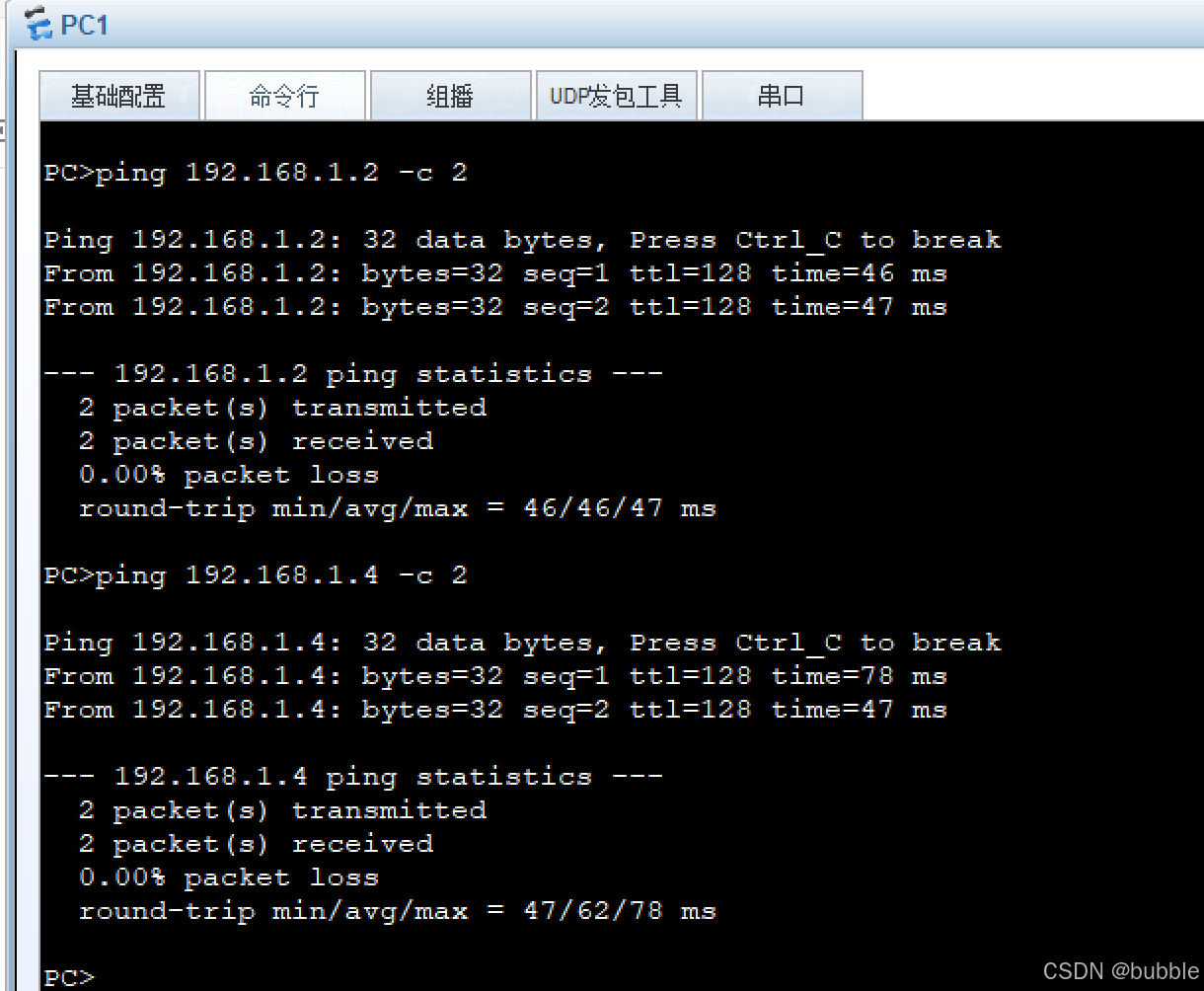

但是发现PC1与PC4之间依然ping不通，再修改交换机配置，加上port trunk allow-pass vlan all之后再尝试ping一次，结果如下：通

三、总结

为什么会这样呢？

因为即使在交换机间链路上配置了trunk端口，也需要确保每个VLAN的流量能够到达所有需要它的端口。如果只配置了port trunk而没有允许所有VLAN通过，那么只有默认VLAN（通常是VLAN 1）的流量可以通过。

要使不同交换机上的相同VLAN之间能互通，需要在两台交换机的g0/0/24接口上加上port trunk allow-pass vlan all，以允许所有VLAN流量通过。

最后一个小问题：在进行了以上配置的基础上，PC3上pingPC5可以ping 通吗？感兴趣的小伙伴可以留言回答，嘻嘻
