RIPv2的认证方式

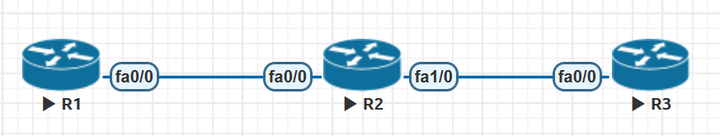

前两篇讲到只要是运行了RIPv2协议的路由器都会每30S周期性的发送路由更新信息，如下图，R3是能收到R1和R2的路由的。

添加图片注释，不超过 140 字（可选）

那么如何控制路由信息更新呢？比如说R2只想收到R1的路由，不想收到R3的路由。这样我们可以通过配置认证信息来实现对路由信息更新的控制。本文详细讲解RIPv2的明文认证和密文认证方式。

明文认证：

只发送KEY ID最小的key-string，且不携带key ID；接收方与KEY列表中的所有KEY进行密钥匹配，只要有一个能匹配上，则通过认证。

实验：

如上图，对交换机进行基础配置，分别按照如图配置key ID及key-string；查看路由表，并抓包查看认证交互信息。

R1:

int f0/0
 ip address 192.168.12.1 255.255.255.0
 no shutdown
exit

int lo 0
 ip address 1.1.1.1 255.255.255.255
exit
router rip
 version 2
 network 1.0.0.0
 network 192.168.12.0
exit

key chain A
 key 1
 key-string ccnp
exit
 key 2
 key-string ccna
end

R2:

int f0/0
 ip address 192.168.12.2 255.255.255.0
 no shutdown
exit
int lo 0
 ip address 2.2.2.2 255.255.255.255
exit

router rip
 version 2
 network 2.0.0.0
 network 192.168.12.0
exit

key chain A
 key 1
  key-string ccna
exit
 key 2
  key-string ccnp
end

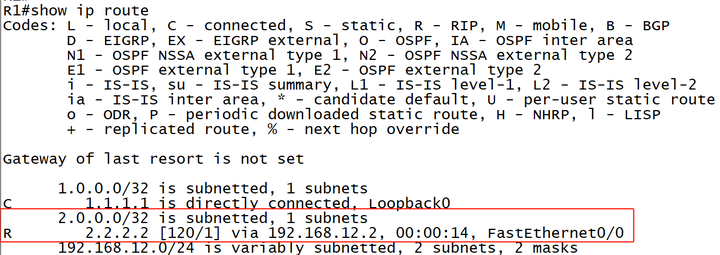

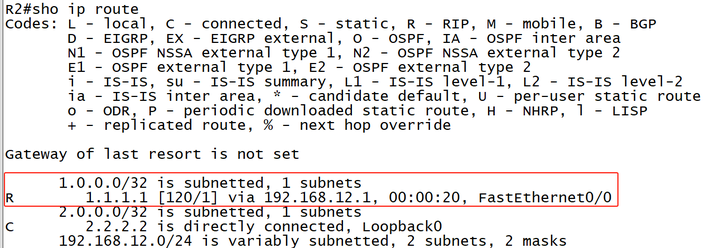

R1和R2都能收到对端发来的路由信息。

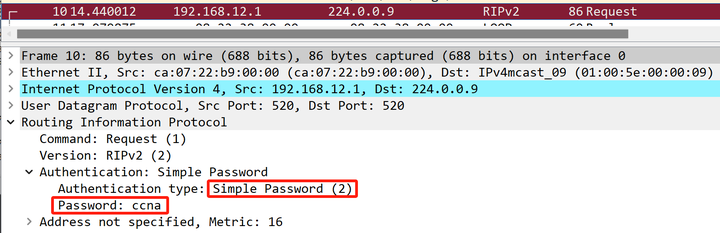

用wireshark抓包查看认证信息交互。

结论：

我们通过在R1的F0/0端口抓包发现，R1发送明文认证信息时，不会携带key ID的，他们不会去比较key ID，只会比较key-string，如果有匹配到，则是认真成功。

密文认证：

只发送最小的key ID对应的key ID。当时接收到时：

（1）有相同key ID，比较密钥，如果不匹配密钥，则认证失败；如果匹配密钥，则认证通过；

（2）没有相同key ID，向下查找大的key ID，查到相同的key ID，比较密钥，如果不匹配密钥，则认证失败；如果匹配密钥，则认证通过。

实验：

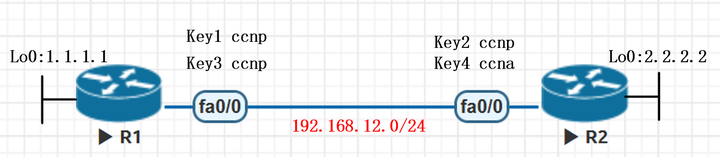

如上图，对交换机进行基础配置，分别按照如图配置key ID及key-string；查看路由表，并抓包查看认证交互信息。

R1:

int f0/0
 ip address 192.168.12.1 255.255.255.0
 no shutdown
exit

int lo 0
 ip address 1.1.1.1 255.255.255.255
exit
router rip
 version 2
 network 1.0.0.0
 network 192.168.12.0
exit

key chain B
 key 1
 key-string ccnp
exit
 key 3
 key-string ccnp
exit

interface FastEthernet0/0
 ip rip authentication mode md5
 ip rip authentication key-chain B
end

R2:

int f0/0
 ip address 192.168.12.2 255.255.255.0
 no shutdown
exit
int lo 0
 ip address 2.2.2.2 255.255.255.255
exit

router rip
 version 2
 network 2.0.0.0
 network 192.168.12.0
exit

key chain B
 key 2
  key-string ccnp
exit
 key 4
  key-string ccna
exit

interface FastEthernet0/0
 ip rip authentication mode md5
 ip rip authentication key-chain B
end

R1和R2都能收到对端发来的路由信息。

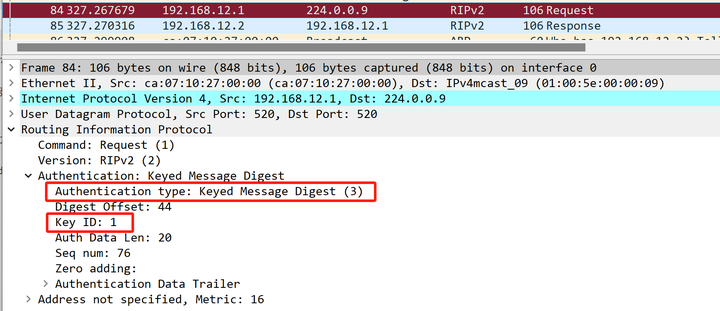

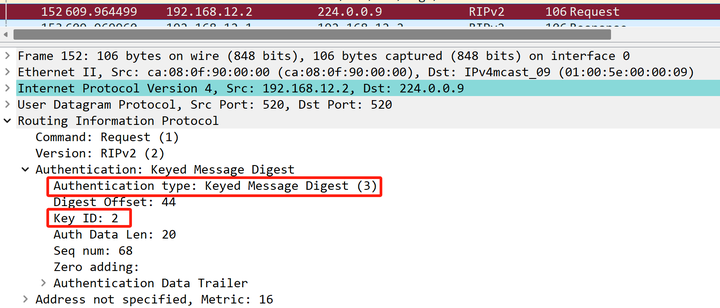

用wireshark抓包查看认证交互信息：

结论：

我们通过在R1的F0/0端口抓包发现，R1发送密文认证信息时，携带key ID的，他们会发送key1，发现R2没有key1，于是向下查找key2，比较和R2的key2密钥是否匹配，有匹配到，所以认证成功。

同样，R2发送密文信息时，会发送key2，发现R1没有key2，于是向下查找key3，比较和R1的key3密钥是否匹配，有匹配到，所以认证成功。
