用例图了解和绘制

撰写用例和绘制用例图是软件开发过程中的重要步骤，它们帮助团队理解系统的功能需求和用户交互。

用例图（Use Case Diagram）是统一建模语言（UML）的一部分，用于展示系统的功能以及与之交互的用户（或其他系统）。用例图通常包括以下元素：

        1. 参与者（Actor）：通常用一个小人形状的图标表示，代表与系统交互的用户或其他系统。
        2. 用例（Use Case）：用一个椭圆形表示，内部写上用例的名称，代表系统的一项功能或服务。
        3. 关联（Association）：用直线表示，连接参与者和用例，表示参与者与用例之间的交互关系。
        4. 系统边界（System Boundary）：用一个矩形框表示，框内包含所有的用例，框外是参与者，代表系统的范围。

下面我就以一个学生信息管理系统的用例描述和用例图的简单示例。

1.用例描述：

        1.1用例名称：检索学生信息

        1.2参与者：教师/管理员

        1.3前置条件：用户已经登录系统。

        1.4后置条件： 系统显示了请求的学生信息。

2.主事件流：
        2.1 用户选择检索学生信息功能。
        2.2 系统提示用户输入学生的ID或姓名。
        2.3 用户输入相关信息并提交。
        2.4 系统检索数据库，找到匹配的学生信息。
        2.5 系统显示学生信息。

异常事件流：如果输入的信息无效或数据库中没有匹配的学生信息，系统将显示错误消息。

        用例名称：添加学生信息

        参与者： 管理员

        前置条件：用户已经登录系统且具有添加信息的权限。

        后置条件：新的学生信息被成功添加到系统中。

        2.6 管理员选择添加学生信息功能。
        2.7 系统显示一个表单，要求填写学生的详细信息（如姓名、学号、班级、联系方式等）。
        2.8 管理员填写并提交表单。
        2.9 系统验证信息的正确性和完整性。
        2.10 系统将新信息存入数据库。

异常事件流：如果信息不完整或不正确，系统将提示管理员重新输入。

        用例名称：更新学生信息

        参与者：教师/管理员

        前置条件：用户已经登录系统。

        后置条件：学生信息被成功更新。

        2.11 用户选择更新学生信息功能。
        2.12 系统提示用户输入或选择要更新的学生。
        2.13 用户选择学生并查看其信息。
        2.14 用户修改信息并提交更新。
        2.15 系统更新数据库中的信息。

异常事件流：如果用户没有权限更新信息，系统将拒绝操作并显示错误消息。

        用例名称： 删除学生信息

        参与者：管理员

        前置条件：用户已经登录系统且具有删除信息的权限。

        后置条件：选定的学生信息从系统中被删除。

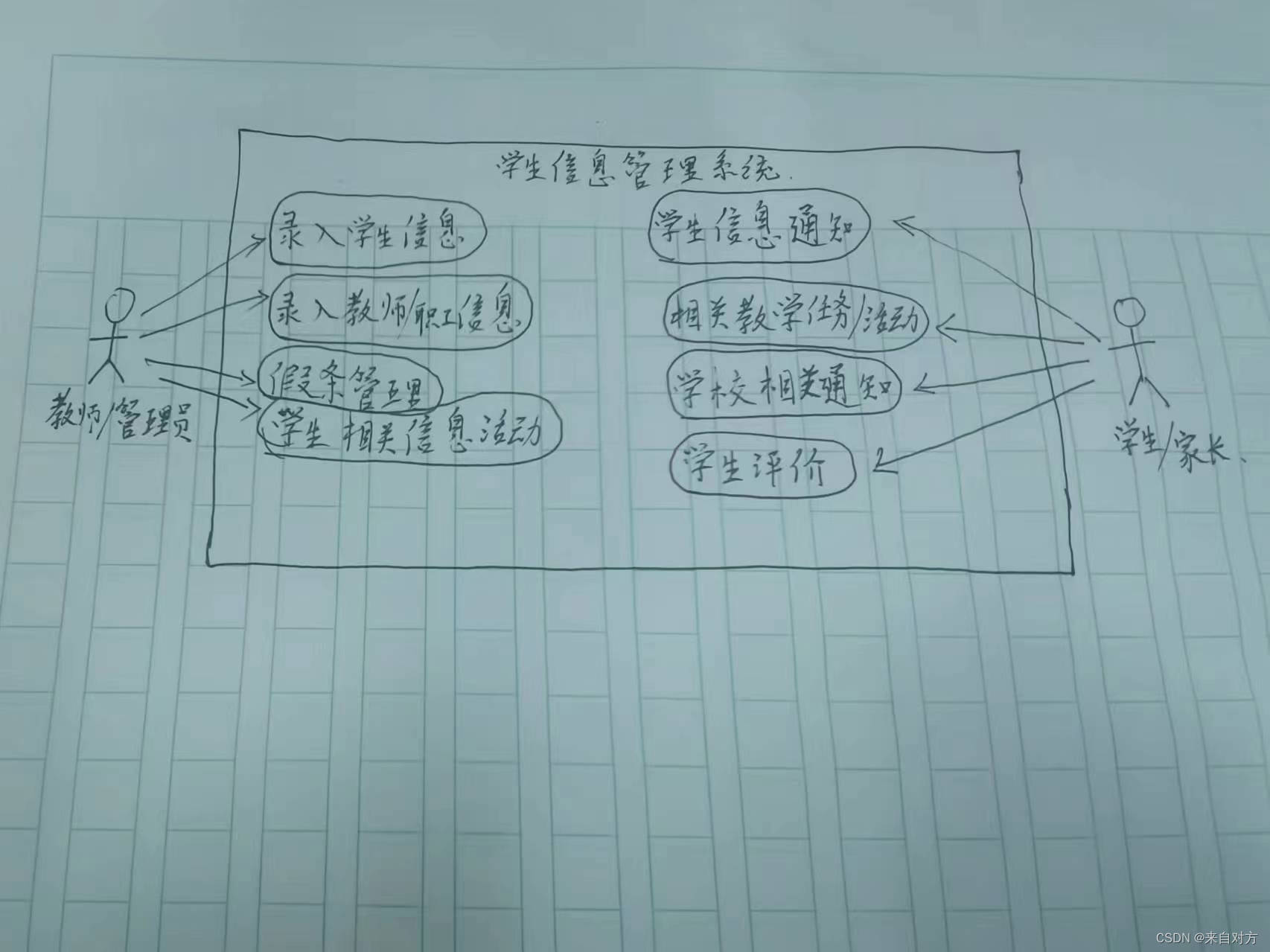

大致图示：

结尾：

在实际的用例图中，参与者和用例通常会被放置在一个大的矩形框内，这个框代表系统边界。参与者和用例之间的关系可以用直线表示，直线的两端分别连接参与者和用例的椭圆。如果有多个参与者与同一个用例交互，或者一个参与者与多个用例交互，这些关系都会在图中清晰地表示出来。记得在画用例图中要详细解释每个用例的事件流和异常流，以及它们如何满足用户需求和业务目标。请注意，这个文本描述的用例图是一个简化的版本，实际的用例图可以使用专业的UML绘图工具来创建，并且可以包含更多的细节和复杂性，例如包含关系（Include）、扩展关系（Extend）等。
