本文章为基于视频3D打印科普(大致介绍)原理,机型,材料,打印种类_哔哩哔哩_bilibili并做补充的笔记,用于社团记录、培训等用途。
一、3D打印技术的原理:
- 将3D模型分层切片为成百上千个薄层。相当于高数里的微分操作。
- 然后将描述这些薄层的数字化文件输出到打印机,3D打印机逐层打印出来。这又相当于积分操作,直到将整个形状叠加成型。
根据其原理可知道其优缺:
- 优点:不需要刀具、模具、所需工装、夹具大幅度减少;可制造出传统工艺方法难以加工,甚至无法加工的复杂结构;大幅度减少材料的浪费。。
- 缺点:制作所需时间长。
二、常见的3D打印技术

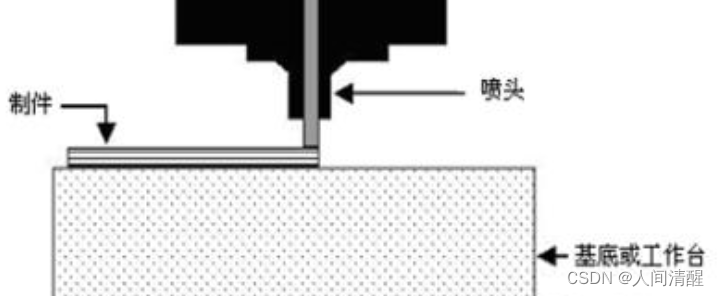

FDM——熔融沉积成型(Fused Deposition Modelling)
材料在喷头内被加热熔化。喷头沿零件截面轮廓和填充轨迹运动,同时将熔化的材料挤出,材料迅速固化,并与周围的材料粘结。每一个层片都是在上一层上堆积而成,上一层对当前层起到定位和支撑的作用。
SLA/DLP——光固化立体成型(Stereo Lithography/Digital Light Processing)
使用高功率激光来硬化容器中的液态树脂,以产生所需的3D形状。精度高,操作复杂,会产生有毒气体。
SLS——选择性激光烧结
采用红外激光器作能源,使用的造型材料多为粉末材料。加工时,首先将粉末预热到稍低于其熔点的温度,然后在刮平棍子的作用下将粉末铺平;激光束在计算机控制下根据分层截面信息进行有选择地烧结,一层完成后再进行下一层烧结,全部烧结完后去掉多余的粉末,则就可以得到一烧结好的零件。主要用于工业金属打印。
三、FDM打印机常见机械框架
- Prusa i3结构:会受惯性影响,精度低,但成本低。

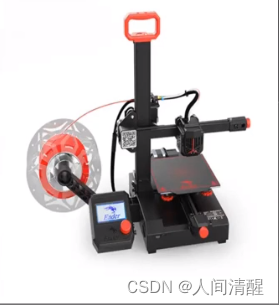

- 单悬臂:精度低,成本低。

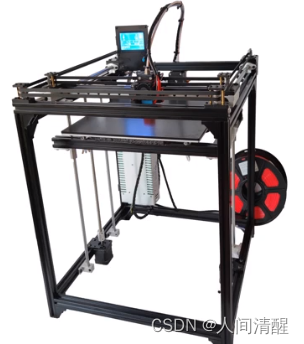

- Corexy:经济且效果好,精度高,也是目前我们社团主要应用设备。

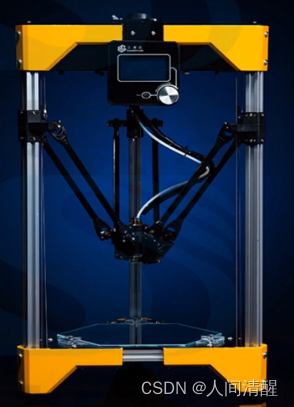

- 三角洲:高端,调试复杂。
- FDM优点:干净安全,易于搬运和快速切换,材料利用率高。
- FDM缺点:成型后表面粗糙,需要抛光。最高精度只能为0.1mm,远不如SLA。速度较慢(因为喷头只有一个)。需要浪费一定材料来做支撑。
四、FDM使用材料
PLA
学名聚乳酸。由玉米杆提炼而成的生物环保材料。
- 优点:极低的收缩率,抗变形翘曲强,可打印大面积模型,打印效果光亮,清晰打印期间没有刺鼻不良味道。
- 缺点:加热只能在180-220 ℃,230℃以上由于碳化,堵头粘性相对ABS强,支撑难剥离。
PLA材料是FDM技术的首选材料。
ABS
—种目前产量最大、应用最广泛的的塑料。熔融状态时会产生有毒气体。
- 优点:强度较高,可做抛光,电镀处理,柔韧性好,支撑面易剥离。
- 缺点:收缩率较PLA高,打印大面积模型时容易翘边。
ABS的熔化温度较高,一般打印温度在230-260℃。
