74LS190实现十进制加/减计数器

最新推荐文章于 2024-06-15 16:11:41 发布
最新推荐文章于 2024-06-15 16:11:41 发布
阅读量1.3k 收藏 3
点赞数 4
文章标签： 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2302_77441595/article/details/139700613
版权

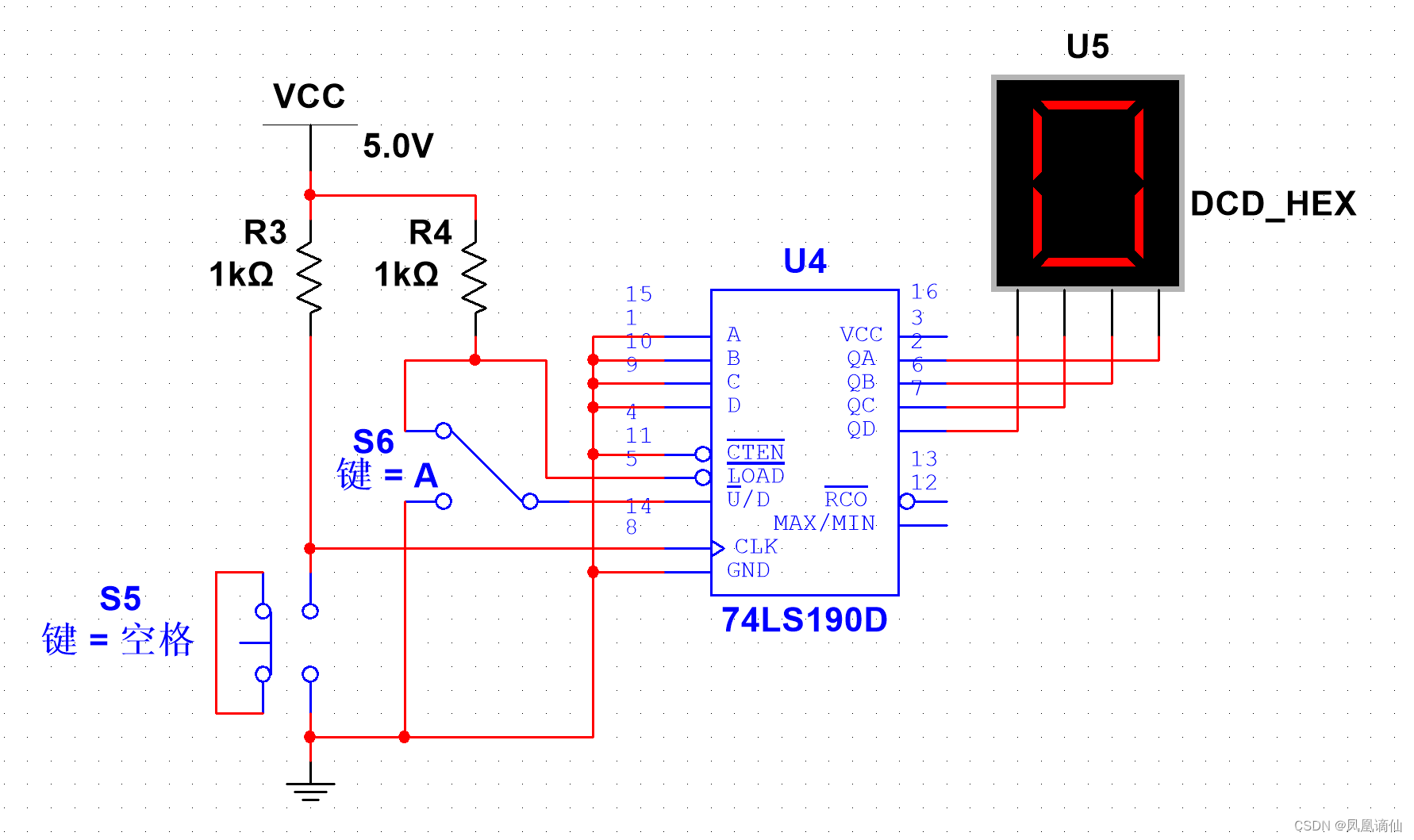

一、电路展示

二、所用工具

电路仿真软件：multisim

电路元件：74LS190、4引脚数码管、按钮开关、单刀双掷开关、电阻等

三、设计说明

        该电路是基于74LS90实现的10以内可加可减的十进制计数器，通过按键A实现加减计数的转换。当按键A上拨链接高电平，~U/D端口接入高电平进入减法工作模式，按下空格键，时钟端口CLK接收高电平脉冲，实现计数减1；当按键A下拨链接低电平，~U/D端口接入低电平进入加法工作模式，按下空格键，时钟端口CLK接收高电平脉冲，实现计数加1。输入端口ABCD与使能端口接入低电平，置数端口接入高电平。更多功能见附件74LS190功能表，以上便是该电路设计全部内容，希望对您有帮助。

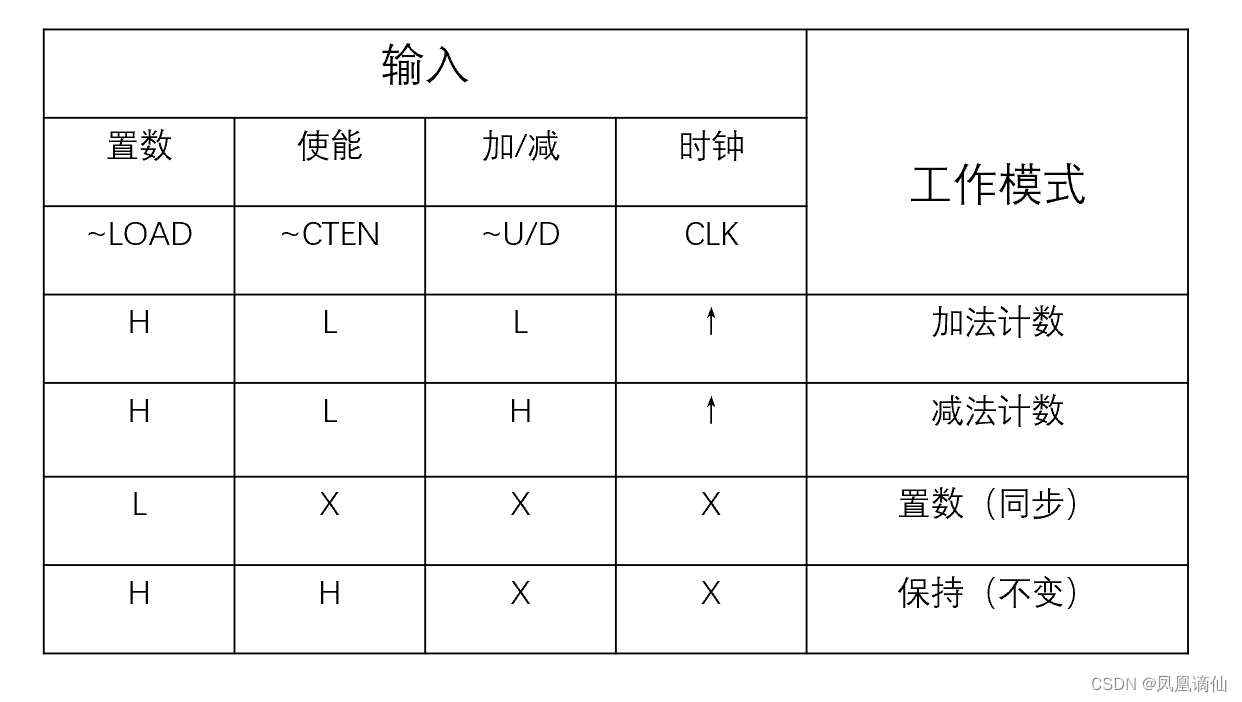

附：74LS190功能表
