TLV3501构成比较器

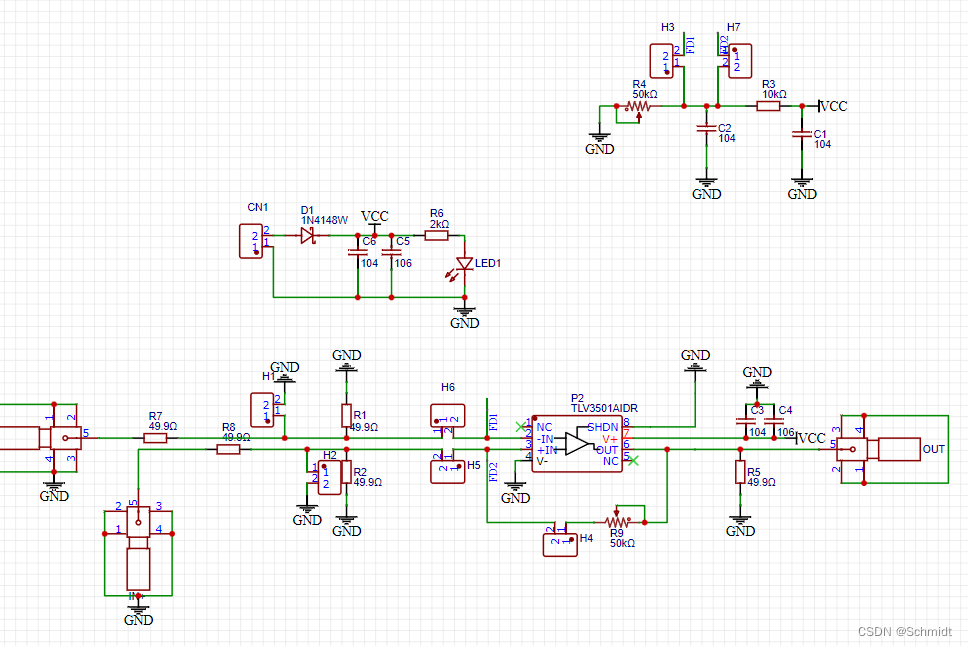

最近用TLV3501构成了一个比较器原理图如下

将反相输入端接地,信号从同相端进来,输出理论上是一个方波信号

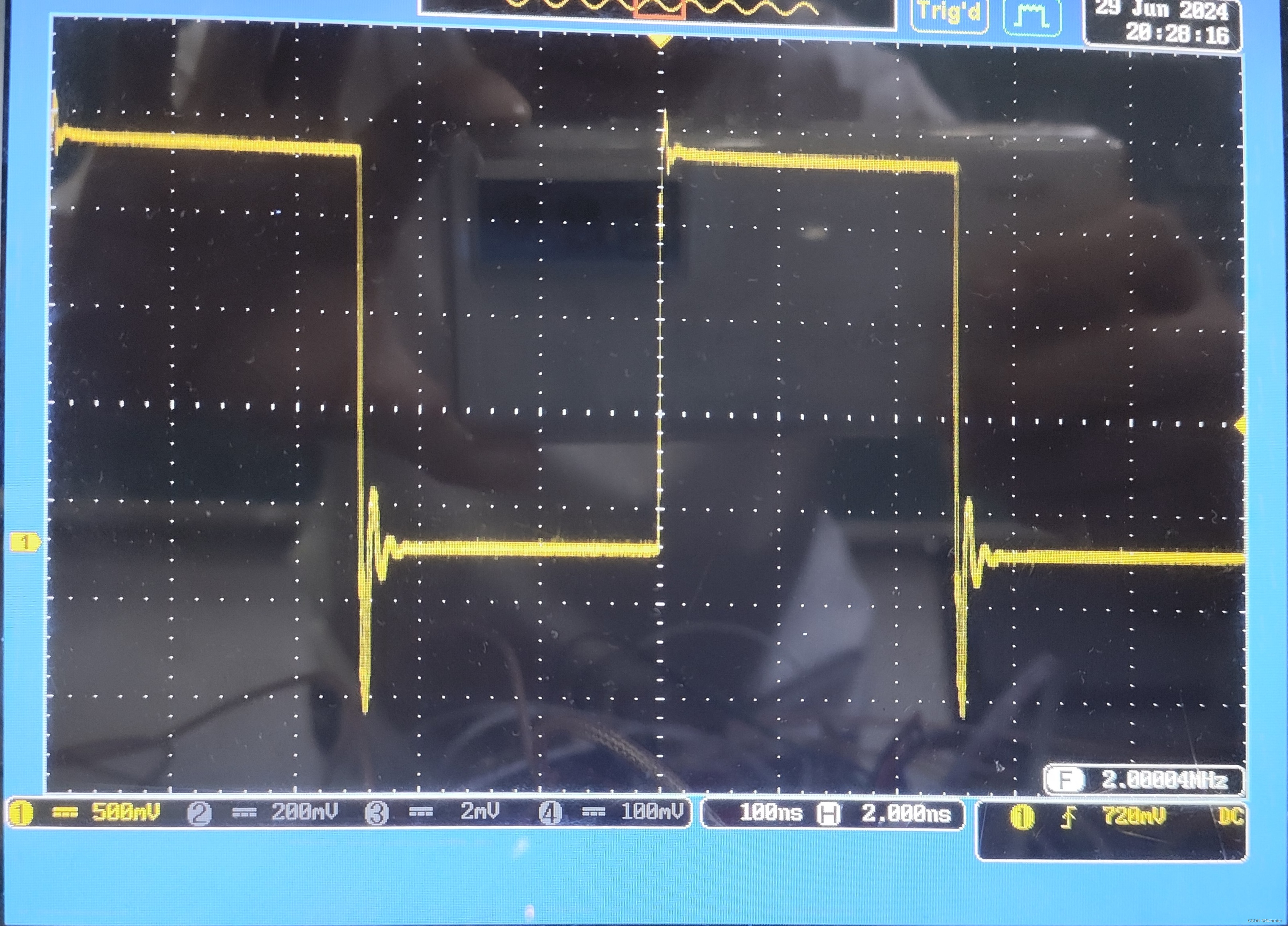

当同相输入为Vpp=100mV,f=2MHz的正弦波时输出波形如下

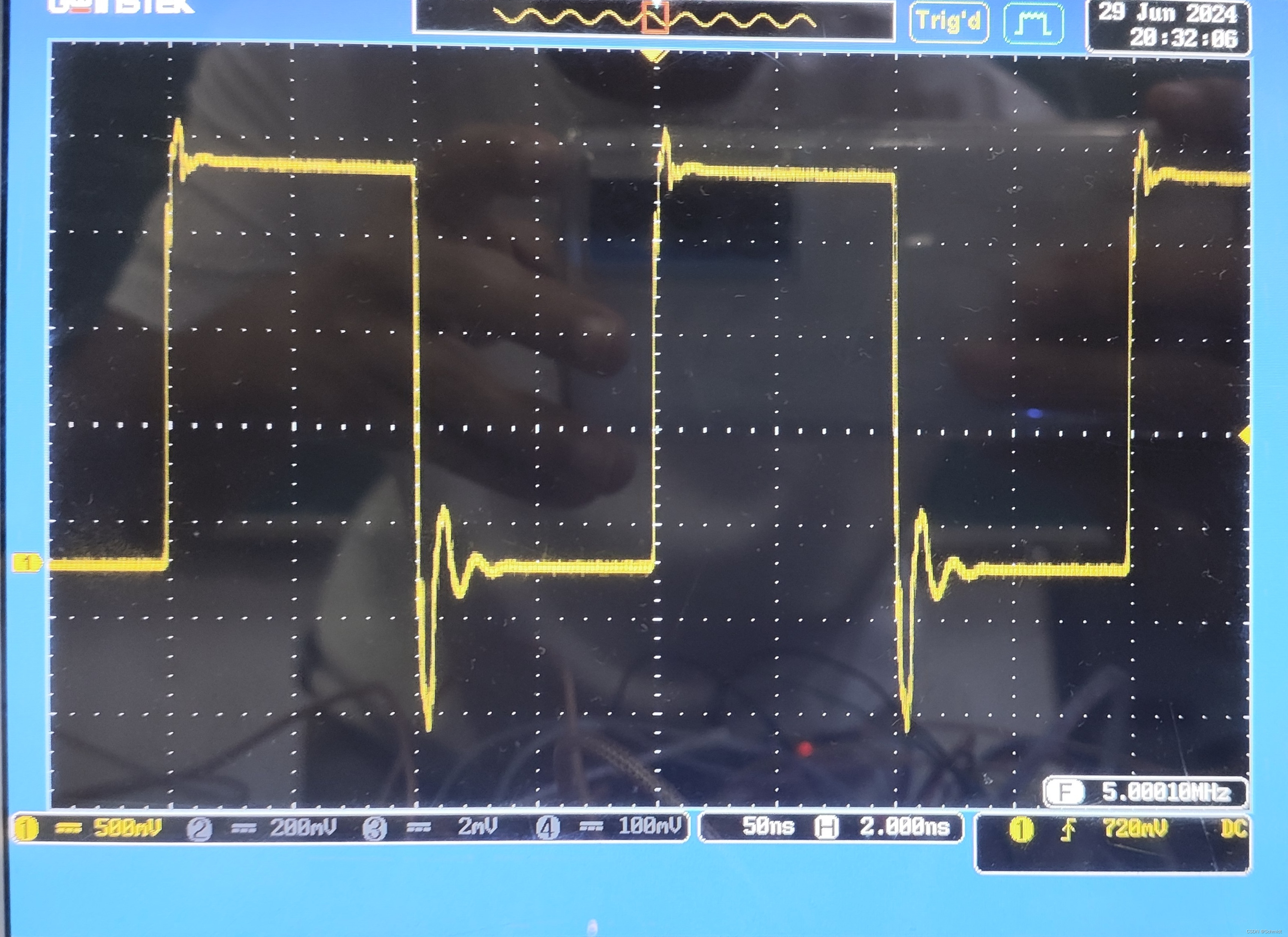

当频率改变为5MHz时,输出波形如下:

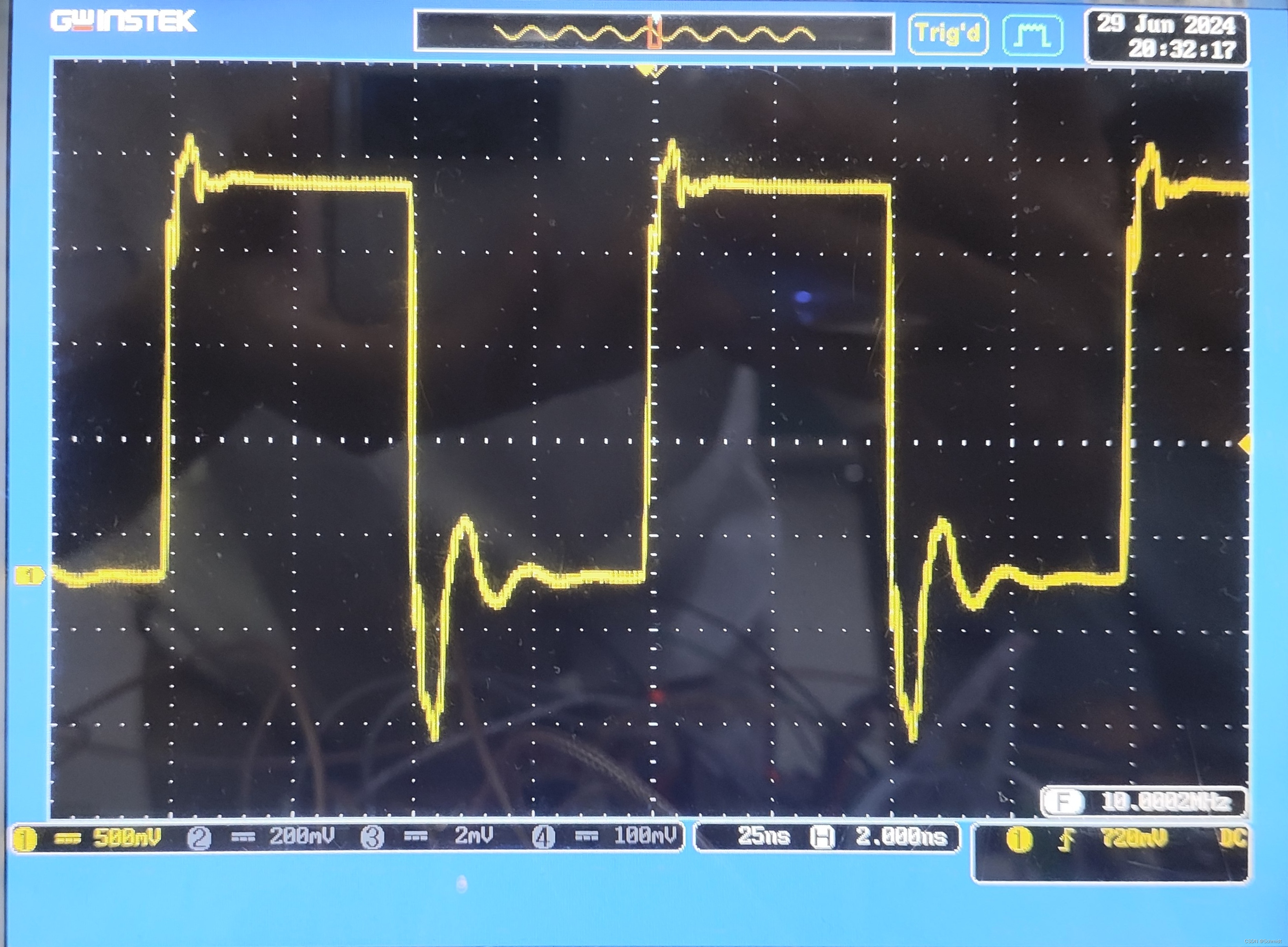

当频率增加到10MHz时,输出波形如下:

在线求助,为什么此电路在输出方波时边沿有振荡的现象。

  • 7
    点赞
  • 0
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
TLV3501是一款单通道高速推挽输出比较器,供电电压范围为+2.7V至+5.5V,具有4.5ns的延迟时间。它具有超出摆幅输入共模范围的特点,非常适合低电压应用。该比较器可以直接驱动CMOS或TTL逻辑,具有轨对轨输出能力。\[1\] TLV3501的特性包括:供电电压为5V,单电源输入电压范围为10mVpp至5Vpp(单极性),输出电平为轨至轨输出,可直接驱动TTL/CMOS电平。它的输入频率范围为DC<120MHz,支持三种比较方式:同相信号比较、反相信号比较、同相信号与反相信号比较。传播延迟时间为4.5ns。\[2\] TLV3501的实物图和模块接线说明可以参考相关的文档或资料。\[2\]如果您需要更详细的信息,建议查阅相关的PDF文档或原理图。\[3\] #### 引用[.reference_title] - *1* *3* [2021年电赛仪器仪表类常用模块](https://blog.csdn.net/weixin_45870610/article/details/119349597)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insertT0,239^v3^insert_chatgpt"}} ] [.reference_item] - *2* [TLV3501超高速电压比较器模块](https://blog.csdn.net/m0_46541692/article/details/119319167)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insertT0,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]
