【聚沙成塔 | 4T网单片机练习】数码管DS1302实时时钟显示

原创 已于 2025-04-27 19:59:18 修改
· 524 阅读 · 16 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #嵌入式硬件

于 2025-03-15 01:41:01 首次发布

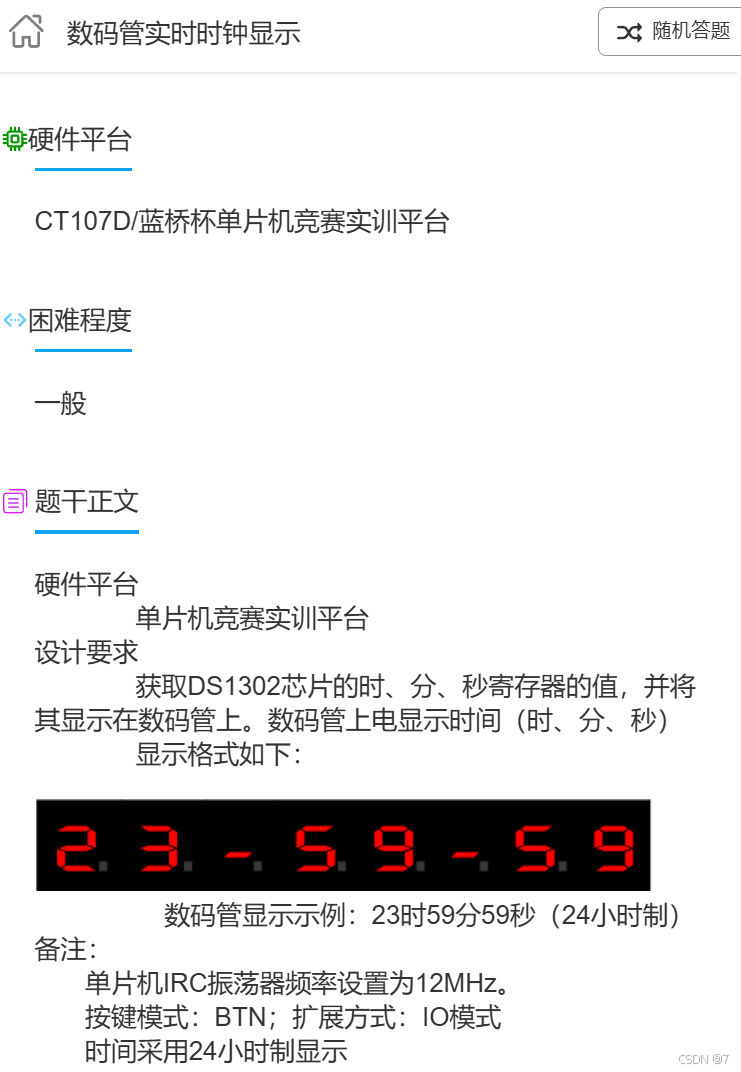

题目：

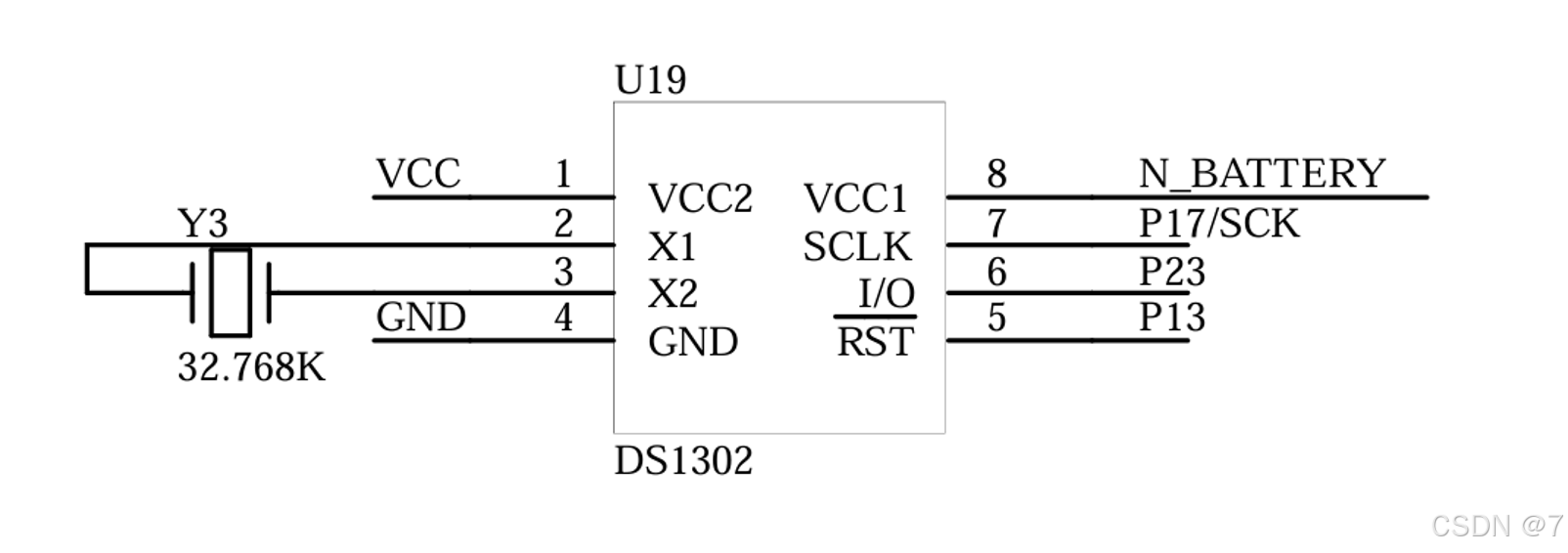

掌握DS1302的原理图，记住三个引脚：

sbit SCK = P1^7;
sbit SDA = P2^3;
sbit RST = P1^3;

main.c代码：

一、STC15F2K60S2基础配置、宏定义、类型重定义

#include <STC15F2K60S2.H>

#define Y4C P2=P2&0X1F|0X80
#define Y5C P2=P2&0X1F|0XA0
#define Y6C P2=P2&0X1F|0XC0
#define Y7C P2=P2&0X1F|0XE0
#define Y0C P2=P2&0X1F|0X00


typedef unsigned char u8;
typedef unsigned int u16;

二、定义变量和数组

code u8 Seg_Table[] =
{
0xc0,  //0
0xf9,  //1
0xa4,  //2
0xb0,  //3
0x99,  //4
0x92,  //5
0x82,  //6
0xf8,  //7
0x80,  //8
0x90,  //9
//带小数点（高位减去8）
0x40,  //0
0x79,  //1
0x24,  //2
0x30,  //3
0x19,  //4
0x12,  //5
0x02,  //6
0x78,  //7
0x00,  //8
0x10,  //9
//符号
0xff,  //空白 20
0xbf,  //短横线 21
//字母
0x88,  //A 22
0x83,  //b 23
0xc6,  //C 24
0xa1,  //d 25
0x86,  //E 26
0x8e   //F 27
};

code u8 com[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};	//位选
u8 Seg_index[8] = {0};	//存储数码管要显示的内容的索引

u8 time_DS=0;	//用于ds1302的计时

三、预声明

//外部声明，调用其他源文件的函数或者数组、变量
extern unsigned char set_data[7];
extern void ds_init();
extern void ds_get();

// 预声明函数，防止调用顺序影响编译
void init();
void Segment_Display();
void set_index(u8 d0,d1,d2,d3,d4,d5,d6,d7);
void Timer2Init();

四、自定义函数

//系统初始化
void init()
{
	Y4C;P0=0XFF;Y0C;
	Y5C;P0=0X00;Y0C;
	Y6C;P0=0XFF;Y0C;
	Y7C;P0=0XFF;Y0C;
}

//动态数码管扫描
void Segment_Display()
{
    // 定义一个静态的无符号8位整型变量num，用于记录当前扫描的数码管位
    // 静态变量：只在第一次进入函数时进行初始化，后续调用函数时，其值会保留上一次调用结束时的值
    static u8 num = 0;

    // 消隐操作，避免数码管出现重影
    // 关闭当前数码管段选
    Y7C;
    P0 = 0XFF;
    Y0C;

    // 位选操作，选择当前要显示的数码管。
	  // com数组存储了各个数码管的位选信号，通过num索引选择对应的数码管。
    Y6C;
    P0 = com[num];
    Y0C;

    // 段选操作，确定当前数码管要显示的数字或字符
	  // Seg_index数组存储了每个数码管要显示的内容的索引，Seg_Table数组存储了各个数字或字符对应的段码
    Y7C;
    P0 = Seg_Table[Seg_index[num]];
    Y0C;

    // 判断是否完成一轮数码管扫描
    // 先将num的值自增1，再使用num的当前值与8进行比较，如果相等，说明已经扫描完8个数码管
    if(++num == 8)
        num = 0;
}

//动态数码管显示索引赋值
void set_index(u8 d0,d1,d2,d3,d4,d5,d6,d7)
{
	Seg_index[0] = d0;
	Seg_index[1] = d1;
	Seg_index[2] = d2;
	Seg_index[3] = d3;

	Seg_index[4] = d4;
	Seg_index[5] = d5;
	Seg_index[6] = d6;
	Seg_index[7] = d7;
}

//定时器2中断服务程序
void t2int() interrupt 12  //中断入口
{
	time_DS++;
  Segment_Display();	//定时中断1ms驱动一次数码管
}

//定时器2初始化
void Timer2Init()		//1毫秒@12.000MHz
{
	AUXR |= 0x04;		//定时器时钟1T模式
	T2L = 0x20;			//设置定时初值
	T2H = 0xD1;			//设置定时初值
	AUXR |= 0x10;		//定时器2开始计时
	IE2 |= 0x04;    //开定时器2中断
  EA = 1;
}

五、main函数

main()
{
	init();
	Timer2Init();
	ds_init();

	while(1)
	{
		if(time_DS>=100)	//每过100ms读一次
		{
			time_DS=0;
			ds_get();
		}
		set_index(set_data[2]/10,set_data[2]%10,	//小时
							21,
							set_data[1]/10,set_data[1]%10,	//分钟
							21,
							set_data[0]/10,set_data[0]%10);	//秒
	}
}

完整代码（方便一键复制）：

#include <STC15F2K60S2.H>

#define Y4C P2=P2&0X1F|0X80
#define Y5C P2=P2&0X1F|0XA0
#define Y6C P2=P2&0X1F|0XC0
#define Y7C P2=P2&0X1F|0XE0
#define Y0C P2=P2&0X1F|0X00


typedef unsigned char u8;
typedef unsigned int u16;

code u8 Seg_Table[] =
{
0xc0,  //0
0xf9,  //1
0xa4,  //2
0xb0,  //3
0x99,  //4
0x92,  //5
0x82,  //6
0xf8,  //7
0x80,  //8
0x90,  //9
//带小数点（高位减去8）
0x40,  //0
0x79,  //1
0x24,  //2
0x30,  //3
0x19,  //4
0x12,  //5
0x02,  //6
0x78,  //7
0x00,  //8
0x10,  //9
//符号
0xff,  //空白 20
0xbf,  //短横线 21
//字母
0x88,  //A 22
0x83,  //b 23
0xc6,  //C 24
0xa1,  //d 25
0x86,  //E 26
0x8e   //F 27
};

code u8 com[] = {0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};	//位选
u8 Seg_index[8] = {0};	//存储数码管要显示的内容的索引

u8 time_DS=0;	//用于ds1302的计时

//外部声明
extern unsigned char set_data[7];
extern void ds_init();
extern void ds_get();

// 预声明函数，防止调用顺序影响编译
void init();
void Segment_Display();
void set_index(u8 d0,d1,d2,d3,d4,d5,d6,d7);
void Timer2Init();

//系统初始化
void init()
{
	Y4C;P0=0XFF;Y0C;
	Y5C;P0=0X00;Y0C;
	Y6C;P0=0XFF;Y0C;
	Y7C;P0=0XFF;Y0C;
}

//动态数码管扫描
void Segment_Display()
{
    // 定义一个静态的无符号8位整型变量num，用于记录当前扫描的数码管位
    // 静态变量：只在第一次进入函数时进行初始化，后续调用函数时，其值会保留上一次调用结束时的值
    static u8 num = 0;

    // 消隐操作，避免数码管出现重影
    // 关闭当前数码管段选
    Y7C;
    P0 = 0XFF;
    Y0C;

    // 位选操作，选择当前要显示的数码管。
	  // com数组存储了各个数码管的位选信号，通过num索引选择对应的数码管。
    Y6C;
    P0 = com[num];
    Y0C;

    // 段选操作，确定当前数码管要显示的数字或字符
	  // Seg_index数组存储了每个数码管要显示的内容的索引，Seg_Table数组存储了各个数字或字符对应的段码
    Y7C;
    P0 = Seg_Table[Seg_index[num]];
    Y0C;

    // 判断是否完成一轮数码管扫描
    // 先将num的值自增1，再使用num的当前值与8进行比较，如果相等，说明已经扫描完8个数码管
    if(++num == 8)
        num = 0;
}

//动态数码管显示索引赋值
void set_index(u8 d0,d1,d2,d3,d4,d5,d6,d7)
{
	Seg_index[0] = d0;
	Seg_index[1] = d1;
	Seg_index[2] = d2;
	Seg_index[3] = d3;

	Seg_index[4] = d4;
	Seg_index[5] = d5;
	Seg_index[6] = d6;
	Seg_index[7] = d7;
}

//定时器2中断服务程序
void t2int() interrupt 12  //中断入口
{
	time_DS++;
  Segment_Display();	//定时中断1ms驱动一次数码管
}

//定时器2初始化
void Timer2Init()		//1毫秒@12.000MHz
{
	AUXR |= 0x04;		//定时器时钟1T模式
	T2L = 0x20;			//设置定时初值
	T2H = 0xD1;			//设置定时初值
	AUXR |= 0x10;		//定时器2开始计时
	IE2 |= 0x04;    //开定时器2中断
  EA = 1;
}

main()
{
	init();
	Timer2Init();
	ds_init();

	while(1)
	{
		if(time_DS>=100)	//每过100ms读一次
		{
			time_DS=0;
			ds_get();
		}
		set_index(set_data[2]/10,set_data[2]%10,	//小时
							21,
							set_data[1]/10,set_data[1]%10,	//分钟
							21,
							set_data[0]/10,set_data[0]%10);	//秒
	}
}

ds1302.c完整代码：

一、注意：仔细看注释，有提到哪里需要修改或者添加代码！！！

//添加2个头文件
#include <STC15F2K60S2.H>
#include <INTRINS.H>

//定义引脚
sbit SCK = P1^7;
sbit SDA = P2^3;
sbit RST = P1^3;

//需要自己创建大小为8的时钟数组，并进行初始化
//秒、分钟、小时、日、月、星期、年
unsigned char set_data[7]={59,59,23,0,0,0,0};

void Write_Ds1302(unsigned char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK = 0;
		SDA = temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

//需要修改此代码
void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1; 	_nop_();
 	Write_Ds1302(address);
 	//Write_Ds1302(dat);
	//修改为下：
	//功能：将一个十进制数转换为 BCD 码，并将其写入 DS1302 芯片。
	Write_Ds1302(dat/10<<4 | dat%10);
 	RST=0;
}

//需要修改此代码
unsigned char Read_Ds1302_Byte ( unsigned char address )
{
	//修改：增加两个u8变量，如下
 	unsigned char dat1,dat2;

 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();

	//增加三行代码
	//功能：将temp十六进制数转换为temp十进制数
	//目的：从ds1302读回数据的时候，需要把BCD（看作十六进制数）转换为十进制数
	dat1=temp/16;
	dat2=temp%16;
	temp=dat1*10+dat2;

	return (temp);
}

//增加：初始化函数，用于对DS1302实时时钟芯片进行写入初始时间设置
void ds_init()
{
    // i用于循环计数，address用于存储DS1302的地址
    unsigned char i, address;
    // 0x80是DS1302秒寄存器的写地址
    address = 0x80;
    // 向DS1302的写保护寄存器（地址为0X8E）写入0X00，关闭写保护
    // 只有关闭写保护，才能向DS1302的其他寄存器写入数据
    Write_Ds1302_Byte(0X8E, 0X00);
    // 循环7次，依次设置秒、分、时、日、月、周、年的时间数据
    for (i = 0; i < 7; i++)
    {
        // 调用Write_Ds1302_Byte函数，将set_data数组中的时间数据写入到DS1302的相应寄存器中
        // address表示当前要写入的寄存器地址，set_data[i]表示要写入的时间数据
        Write_Ds1302_Byte(address, set_data[i]);
        // 地址加2，指向下一个时间寄存器的写地址
        address = address + 2;
    }
    // 向DS1302的写保护寄存器（地址为0X8E）写入0X80，开启写保护
    // 写入完成后，开启写保护以防止数据被意外修改
    Write_Ds1302_Byte(0X8E, 0X80);
}


//增加：读取时间函数，用于从DS1302实时时钟芯片读取当前的时间信息
void ds_get()
{
    unsigned char i, address;
    // 0x81是DS1302秒寄存器的读地址
    address = 0x81;
    // 向DS1302的写保护寄存器（地址为0X8E）写入0X00，关闭写保护
    Write_Ds1302_Byte(0X8E, 0X00);
    for (i = 0; i < 7; i++)
    {
        // 调用Read_Ds1302_Byte函数，从DS1302的相应寄存器中读取时间数据
        set_data[i] = Read_Ds1302_Byte(address);
        // 地址加2，指向下一个时间寄存器的读地址
        address = address + 2;
    }
    // 开启写保护
    Write_Ds1302_Byte(0X8E, 0X80);
}

学习总结：

1. 外部声明——extern 关键字的作用

在多文件的 C 语言项目中，一个程序可能由多个源文件（.c 文件）组成。当一个源文件需要调用另一个源文件中定义的函数时，就需要使用 extern 关键字来声明这个函数。

例如：

extern unsigned char set_data[7];

extern void ds_init();

extern void ds_get();

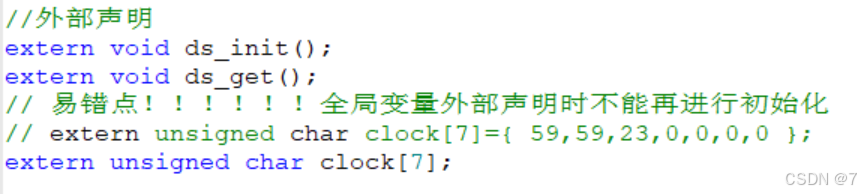

易错点：全局变量的外部声明不能再进行初始化！！！！

2、作用定义变量要避开关键字

data是关键字，不能定义为变量名。小技巧：在keil中编写代码时，关键字会变成彩色。

3、预声明——主函数需要在预声明函数，防止调用顺序影响编译

void init();
void Segment_Display();
void set_index(u8 d0,d1,d2,d3,d4,d5,d6,d7);
void Timer2Init();

4、初始化的重要性

只要有初始化函数，都需要放到main函数的while循环前面，进行初始化。

main()
{
	init();            //系统初始化
	Timer2Init();      //定时器2初始化
	ds_init();         //DS1302时钟初始化

    while(1);
}

5、数码管动态扫描的消隐逻辑

记住“段选-位选-段选”的逻辑，先关闭所有段选，再选择位选，再打开想要真正显示的段选。

6、静态变量static的用法

在数码管动态扫描时，开头定义了static u8 num=0；

静态变量的作用是：

① 定义了一个变量；

② 对变量进行初始化，但是，只在第一次进入函数时进行初始化，后续调用函数时，其值会保留上一次调用结束时的值。

7、DS1302在main.c中的使用方法

  • 外部声明：时钟数组，初始化函数，读时间函数
//外部声明
extern unsigned char set_data[7];
extern void ds_init();
extern void ds_get();
  • main函数中调用初始化函数    ds_init();
  • 定义一个计数变量time_DS，利用定时器中断服务，不断对time_DS加1（代表1ms）。然后在while循环中，用if判断time_DS的语句，使得每过100ms，调用一次  ds_get()，并且对time_DS清零。
  • 数码管显示时钟，调用  set_index()  数码管显示函数，对时钟数组进行显示。
set_index(  set_data[2]/10,set_data[2]%10,	//小时
			21,							    //短横线的索引值是21
			set_data[1]/10,set_data[1]%10,	//分钟
			21,							    //短横线的索引值是21
			set_data[0]/10,set_data[0]%10);	//秒

8、学会了修改和编写ds1302.c文件

具体请看上面ds1302.c代码的注释。
