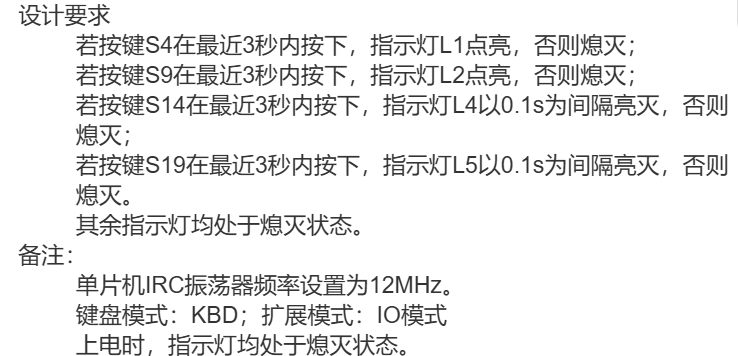

一、题目
二、难点分析
以前没有做过这种逻辑的题目，对我来说，难点有两处：
① 如何判断按键是否3s内有被按过？
我的想法：有些复杂，实现起来bug很多，说出来当反面教材。为每一个按键都设置一个状态变量和一个计时变量。状态变量来表示某个按键是否被按下，计时变量在中断服务程序中负责记录过了多少ms。如果按下某按键就修改状态变量为1，代表可以开始计数，然后在定时中断中，如果状态变量为1就对计时变量+1，如果计时变量到3000，就让状态变量归0。但随后我就发现思路有bug，就是3s内我再次按下按键，那计时变量按理说应该重新计时才对，于是我就修改，当按键按下后，不仅要修改状态变量为1，还要设置计数初值为0，这样确保无论何时按下按键，都能让计时从头开始。
我这个思路非常的冗杂，配合LED实现起来特别难。
大佬想法：参观了4T测评大佬分享出来的代码，给我呈现出了一个全新的思路。
我称之为“倒计时算法”。
即无需使用状态变量，仅需为每个按键分别配一个计时变量（初始值0）。
当按键按下后，启动倒计时，将计时变量设置为3000（3s）。
然后写一个用于放在中断服务程序中的函数LED_DIS（），这个函数负责执行led逻辑。
led 逻辑受按键按下3s的控制，由于有倒计时，所以这个实现起来非常便利。
只需要在这个函数中判断计时变量是否为0，就可以选择执行接下来的led灯亮灭的功能。
//L1
if(time[0]) //如果倒计时不为0，则进入倒计时-1和led亮起程序
{
time[0]--; // 此函数会放在中断服务程序，所以此倒计时 1ms 减 1
led &= ~1; // ~是按位取反，1是0000 0001，~1就是1111 1110；&=就是led和~1按位与运算，也就是将第0位置0，点亮 L1
}
else
led |= 1; // |是按位或，也就是将最低位置1，熄灭L1代码解释：
如果计时变量不为0就将计时变量-1
点亮L1
如果计时变量是0
熄灭L1
太妙了！！！！！！
② 如何让指示灯 0.1s 间隔闪烁？
a. 如何控制 LED的某一位亮灭？
一句话：位运算在指示灯这块非常实用。
我的思路：还是先说一下我的反面教材，我先开始直接对P0口赋值，这就非常容易出错呀，因为假如两个按键同时在3s内按下，你说人家该听按键1对应的P0逻辑，还是按键2对应的P0逻辑呢？？？所以肯定不能直接对P0赋值。
大佬思路：看了大佬led这块用的全是按位运算符。
总的来说，就是要先定义一个名为 led 的变量，用于存储最终要传给P0口的值，然后对led变量根据不同的情况进行对应的按位运算，实现对不同位的准确处理，最后再把led变量给P0。
这种做法非常稳健，形象点说，就是先考虑好所有的情况再出手。led变量相当于一个盘子，先把所有人要点的菜都放上去，再端到餐厅分发给大家，有条不紊。
而不是像我的做法那样，我只有一个服务员，顾客A说要牛奶，服务员送过去了，顾客B说要酸奶，服务员送过去了。假如顾客AB前后相差大于3s来点餐，服务员是处理得过来的。但假如顾客AB在三秒内同时点餐，就来不及给他们同时处理了。
| 符号 | 意义 | 效果 | 代码 | 备注 |
| & | 按位与 | 按位置 0 | led &= ~1; | 0 对应的位置0有效 |
| | | 按位或 | 按位置 1 | led |= 1; | 1 对应的位置1有效 |
| ^ | 按位 异或 | 按位 取反 | led ^= 8; | 1 对应的位取反有效 |
总结：
想要亮，就用与&；
想要灭，就用或|；
想要闪烁（反转），就用异或^；
b.如何控制LED等间隔闪烁？
前面讲倒计时算法的时候，最重要的部分就是倒计时变量 ，所以此处也充分利用了这个变量来让LED每隔0.1秒闪烁一次。
if(time[3])
{
time[3]--;
if(time[3]%100==0) //小巧思：如果倒计时是100的整数倍，说明应该闪烁了
led ^= 16; // ^是按位异或，16就是0001 0000，第4位是1
} //效果：把第4位取反
else
led |= 16; // 熄灭L5“小巧思”代码解释：
如果倒计时除以100的余数是0（倒计时是100的整数倍），说明距离按键按下已经100ms（0.1s），那么就让led变量的第4位（0001 0000=16），进行反转，从而实现定时闪烁。
三、main.c完整代码
#include <STC15F2K60S2.H>
#define Y0C P2=P2&0X1F|0X00
#define Y4C P2=P2&0X1F|0X80
#define Y5C P2=P2&0X1F|0XA0
#define Y6C P2=P2&0X1F|0XC0
#define Y7C P2=P2&0X1F|0XE0
typedef unsigned char u8;
typedef unsigned int u16;
//define variate
u16 time[4]={0}; //用于存放四个按键的倒计时
u8 led=0xff; //用于记录led的数据口，记得传递给P0
void init()
{
Y4C;P0=0XFF;Y0C;
Y5C;P0=0X00;Y0C;
Y6C;P0=0XFF;Y0C;
Y7C;P0=0XFF;Y0C;
}
void Timer1Init() //1毫秒@12.000MHz
{
AUXR |= 0x40; //定时器时钟1T模式
TMOD &= 0x0F; //设置定时器模式
TL1 = 0x20; //设置定时初值
TH1 = 0xD1; //设置定时初值
TF1 = 0; //清除TF1标志
TR1 = 1; //定时器1开始计时
ET1 = 1;
EA = 1;
}
void Delay10ms()
{
unsigned char i, j;
i = 117;
j = 184;
do
{
while (--j);
} while (--i);
}
void key()
{
//S4 L1
P44=0; P42=1; P35=1; P34=1;
if(P33==0)
{
Delay10ms();
if(P33==0)
time[0]=3000; //按键按下，次按键对应的倒计时置为3000（3s）
while(!P33);
}
//S9 L2
P44=1; P42=0; P35=1; P34=1;
if(P32==0)
{
Delay10ms();
if(P32==0)
time[1]=3000;
while(!P32);
}
//S14 L4 0.1
P44=1; P42=1; P35=0; P34=1;
if(P31==0)
{
Delay10ms();
if(P31==0)
time[2]=3000;
while(!P31);
}
//S19 L5 0.1
P44=1; P42=1; P35=1; P34=0;
if(P30==0)
{
Delay10ms();
if(P30==0)
time[3]=3000;
while(!P30);
}
}
void led_dis()
{
//L1
if(time[0]) //如果倒计时不为0，则进入倒计时-1和led亮起程序
{
time[0]--; // 此函数会放在中断服务程序，所以此倒计时 1ms 减 1
led &= ~1; // ~是按位取反，1是0000 0001，~1就是1111 1110；&=就是led和~1按位与运算，也就是将第0位置0，点亮 L1
}
else
led |= 1; // |是按位或，也就是将最低位置1，熄灭L1
//L2
if(time[1])
{
time[1]--;
led &= ~2; // ~是按位取反，2是0000 0010，~2就是1111 1101；&=就是led和~2按位与运算，也就是将第1位置0，点亮 L2
}
else
led |= 2; // 熄灭L2
//L4 0.1s
if(time[2])
{
time[2]--;
if(time[2]%100==0) //小巧思：如果倒计时是100的整数倍，说明应该闪烁了
led ^= 8; // ^是按位异或，8就是0000 1000，led假如是1111 1101，那结果就是1111 0101；
} //led假如是1111 0101，那结果就是1111 1101
//按位异或，0无效，原来是什么就还是什么；1有效，把原来是0的改为1，原1改为0。
//效果：把第3位取反
else
led |= 8; // 熄灭L4
//L5 0.1s
if(time[3])
{
time[3]--;
if(time[3]%100==0) //小巧思：如果倒计时是100的整数倍，说明应该闪烁了
led ^= 16; // ^是按位异或，16就是0001 0000，第4位是1
} //效果：把第4位取反
else
led |= 16; // 熄灭L5
//LED显示
Y4C;P0=led;Y0C;
}
void tm1_isr() interrupt 3
{
led_dis(); // 倒计时控制的led控制逻辑函数
}
main()
{
init();
Timer1Init();
while(1)
{
key();
}
}
