（超详细）三级信息通信网络运行管理员第七套ENSP实操题讲解（二）

目录

1、PPP中的chap认证（相互认证）

2、PPP中的pap认证（认证方和被认证方）

3、生成树

---

1、PPP中的chap认证（相互认证）

接着上一期，我们已经将基础配置配置完毕，那我们现在就一个一个的来啃题吧！

首先先讲一点，我们做的每一个配置，真正的目的不是记住它那繁杂的命令，而是要知道原理和步骤，知道原理和步骤对我们整个配置的理解更加深刻，甚至不用去刻意去记命令，都能配置出来，都知道ensp有个命令提示的功能，所以重点是知道原理和步骤！

如下图，第2题，题目要求我们在AR1和AR2路由器上配置ppp中的chap认证，我记得有一套试卷时要求的是配置ppp中的pap认证；而我们讲解的试卷要求的是chap认证，讲完chap认证，下面也会分享pap认证的命令给大家。

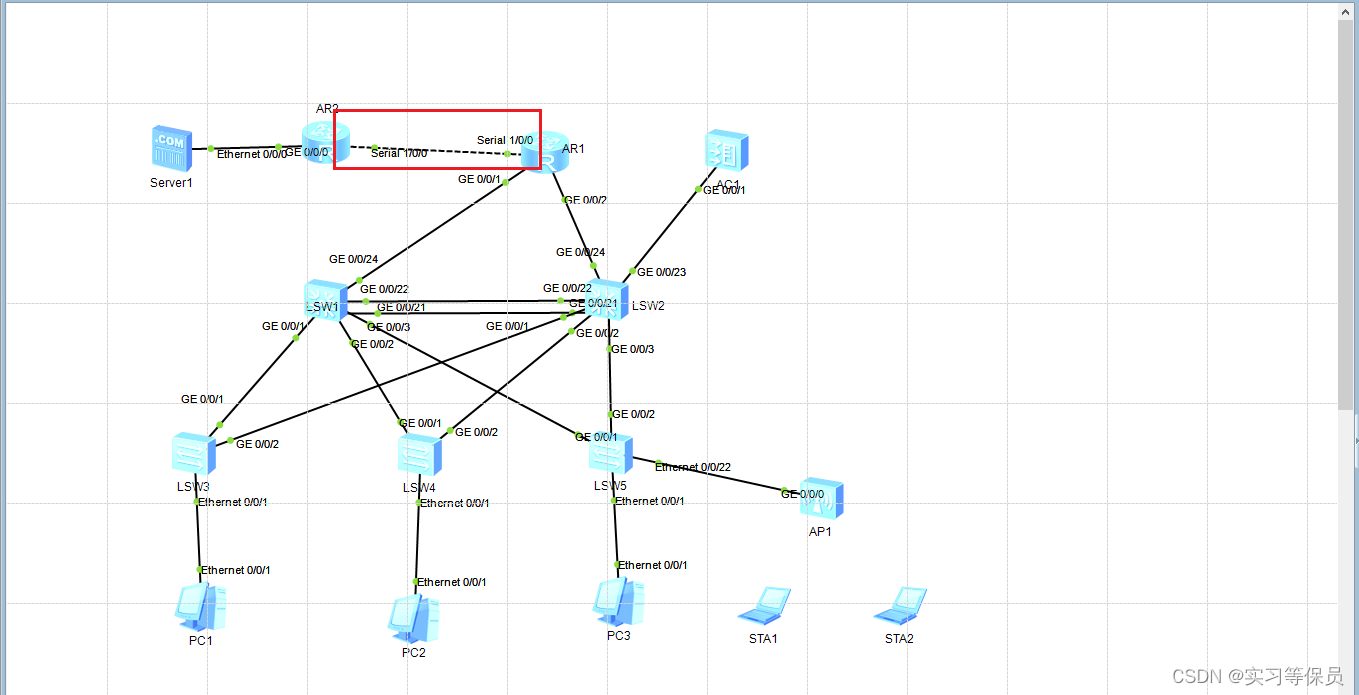

该试卷是chap认证，AR1和AR2是双方相互认证；我们需要创建本地用户和远程用户；本地用户在aaa模式下创建，远程用户在端口下创建；本地就是本路由器，远程就是对方路由器；远程用户在端口下创建，端口是指AR1和AR2这两个路由器相互连接的端口。如下图（s1/0/0端口）：

需要注意两点

1.题目要求认证的密码是123456；

2.本地和远程用户名称以路由器名称为准。

如下，直接给命令：

AR1:
aaa #进入aaa模式
local-user AR1 password cipher 123456 #创建本地用户
local-user AR1 service-type ppp    #根据题目要求，AR1和AR2通过ppp链路连接
int  s1/0/0    #进端口
ppp authentication-mode chap #根据题目要求，认证类型为chap
ppp chap user AR2    #创建远程用户，既是AR2
ppp chap password cipher 123456    #添加远程用户认证密码
q


AR2:
aaa
local-user AR2 password cipher 123456
local-user AR2 service-type ppp
int  s1/0/0
ppp authentication-mode chap
ppp chap user AR1
ppp chap password cipher 123456
q

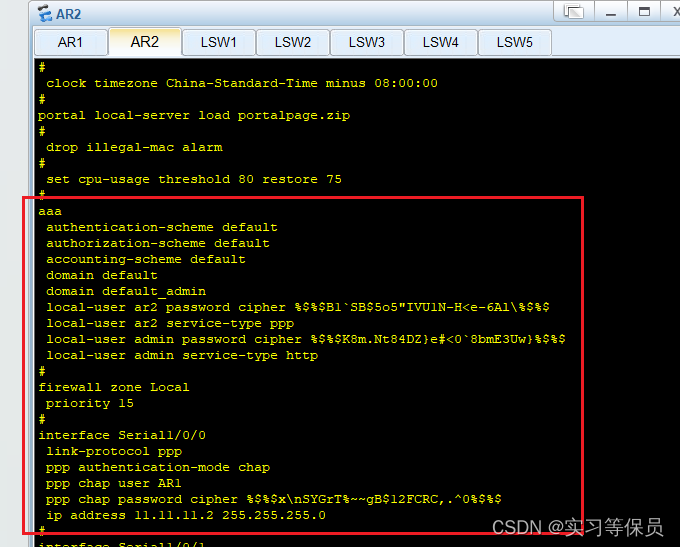

如下图是截图答案：

2、PPP中的pap认证（认证方和被认证方）

上面我们讲了chap认证，这个我们讲一下pap认证，如下图，就是另一套试卷的题目要求，同样是ppp认证，只是认证类型不同。



如上图，步骤是这样的：先在AR2创建认证用户，然后在AR1中创建登陆用户，AR1中的登陆用户就是AR2中的认证用户，用户名和密码都要一样，AR1和AR2之间的认证配置关联到后面内网能不能访问外网，所以每一步的配置关联性很强，不得马虎，如下图命令：

AR2(认证方):
sys
aaa #进入aaa模式
local-user by password cipher 123456 #创建认证用户
local-user by service-type ppp #协议为ppp
q
int s1/0/0 #进端口
link-protocol ppp #协议为ppp
ppp authentication-mode pap #认证类型为pap
q


AR1(被认证方):
sys
int s1/0/0  #进端口
link-protocol ppp #协议为ppp
ppp authentication-mode pap #认证类型pap
ppp pap local-user by password cipher 123456 #创建登陆用户
q

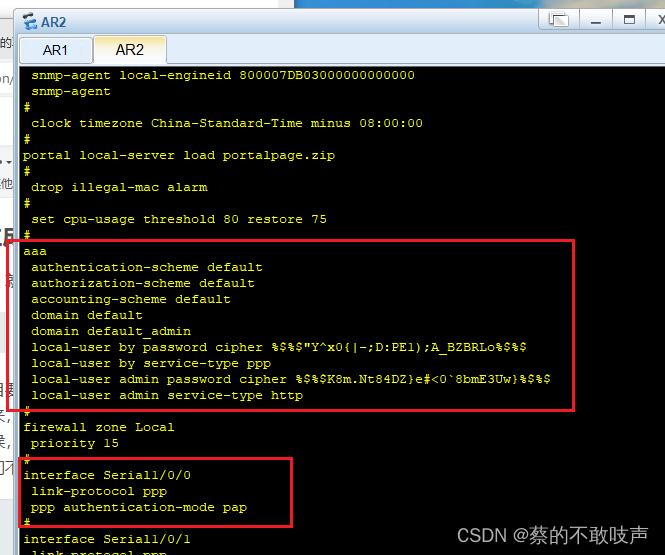

截图答案如下：

3、生成树

如下图，就是题目要求配置生成树。

上图题目要求只对LSW2配置生成树，但实际不仅仅对LSW2进行生成树配置，要想整个网络完整运行起来，我们需要的是专业一点，一不做二不休，LSW2有的配置我LSW1也必须有，不然到考试的时候，都乱套了，出了问题也很难排查，其实LSW2和LSW1的命令是一样的，只是参数不同。我们不仅要看题目，还要看要求概况，如下图。

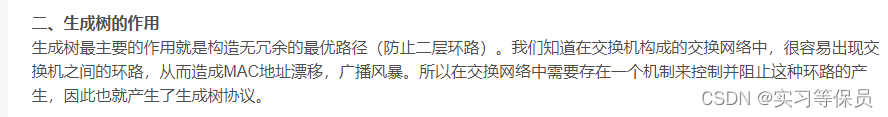

配置生成树之前我们需要知道生成树是干什么的，如下图就是对生成树的解释：

通俗来讲，生成树就是指定流量走哪一条路线，然后作用就是如下图：

如果上面的解释你还是不懂，那没事，我拿该试卷的题目来给你解释，相信你会懂的。

然而题目要求是整个网络启用生成树......巴拉巴拉一大堆；意思就是，在LSW1交换机中创建实例1，实例1中包含vlan71和vlan72.在LSW2交换机中创建实例2，实例2中包含vlan73和vlan74，LSW1作为实例1的主要路线（根），LSW2作为实例2的主要路线（根），如下图：

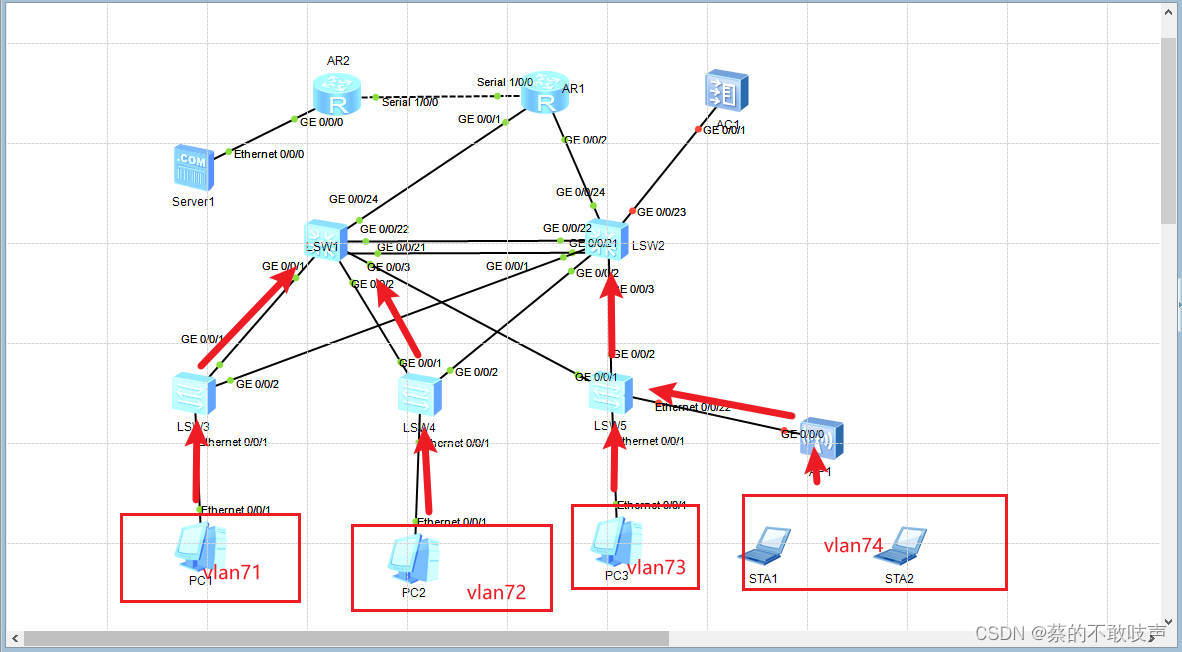

我们上一期基础配置也说过，vlan71和72是走LSW1交换机的，vlan73和74是走LSW2交换机的，我给个流量走向图给大家，就知道生成树要干什么了：

那有没有发现，LSW1和LSW2交换机之间的22、21端口多出来是干什么的，这就对应试卷的要求的，冗余设计，就是备份链路，主要链路发现意外时就走备份链路，知道这个冗余就行了，不必多了解。如下图：

还有一个问题那怎么能够使得它vlan知道哪个交换机是它的根呢，这就可以对它配置优先级了，那我们就开始对LSW1和LSW2进行生成树配置了：

LSW1：
stp mode mstp #开启生成树
stp region-configuration #进入生成树
region-name A1 	#命名生成树，LSW1和LSW2两个生成树名字要一样
instance 1 vlan 71  72 #创建实例，实例1包含vlan71和72
instance 2 vlan 73  74 #创建实例，实例2包含vlan71和72
revision-level 1 #添加缺省值，这个没什么好解释，要知道要添加这个，缺省值范围是0～65535
active region-configuration #激活生成树
q
stp instance 1 priority 0 #给实例添加优先级，优先级的添加是4096的整数倍，0是最大，再到4096...
stp instance 2 priority 4096

LSW2：
stp mode mstp
stp region-configuration
region-name A1 	#名字要和LSW1的一样
instance 1 vlan 71  72
instance 2 vlan 73  74
revision-level 1
active region-configuration
quit
stp instance 1 priority 4096 #注意，LSW2不作为vlan71 和72的根
stp instance 2 priority 0

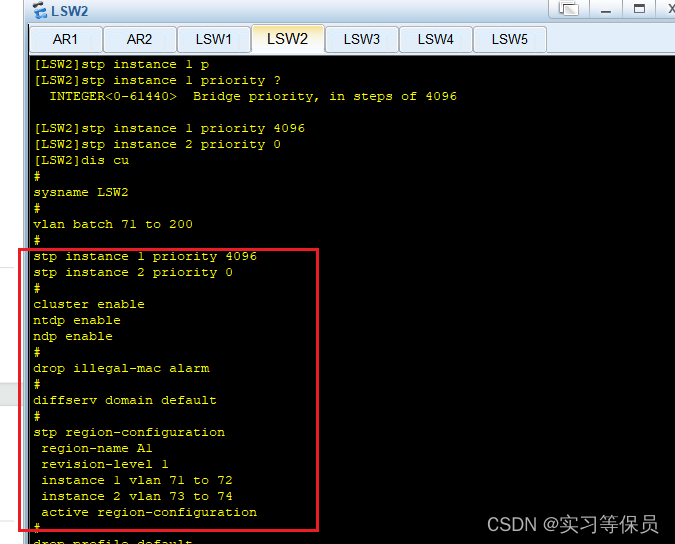

截图答案如下：

到这里生成树已经配置完成了，我们下一期再继续讲解吧！
