前言：

本篇模块化代码是根据基础改的，先教基础，后面解释为什么这样改

 演示视频：

秒表（数据存储）

 源代码

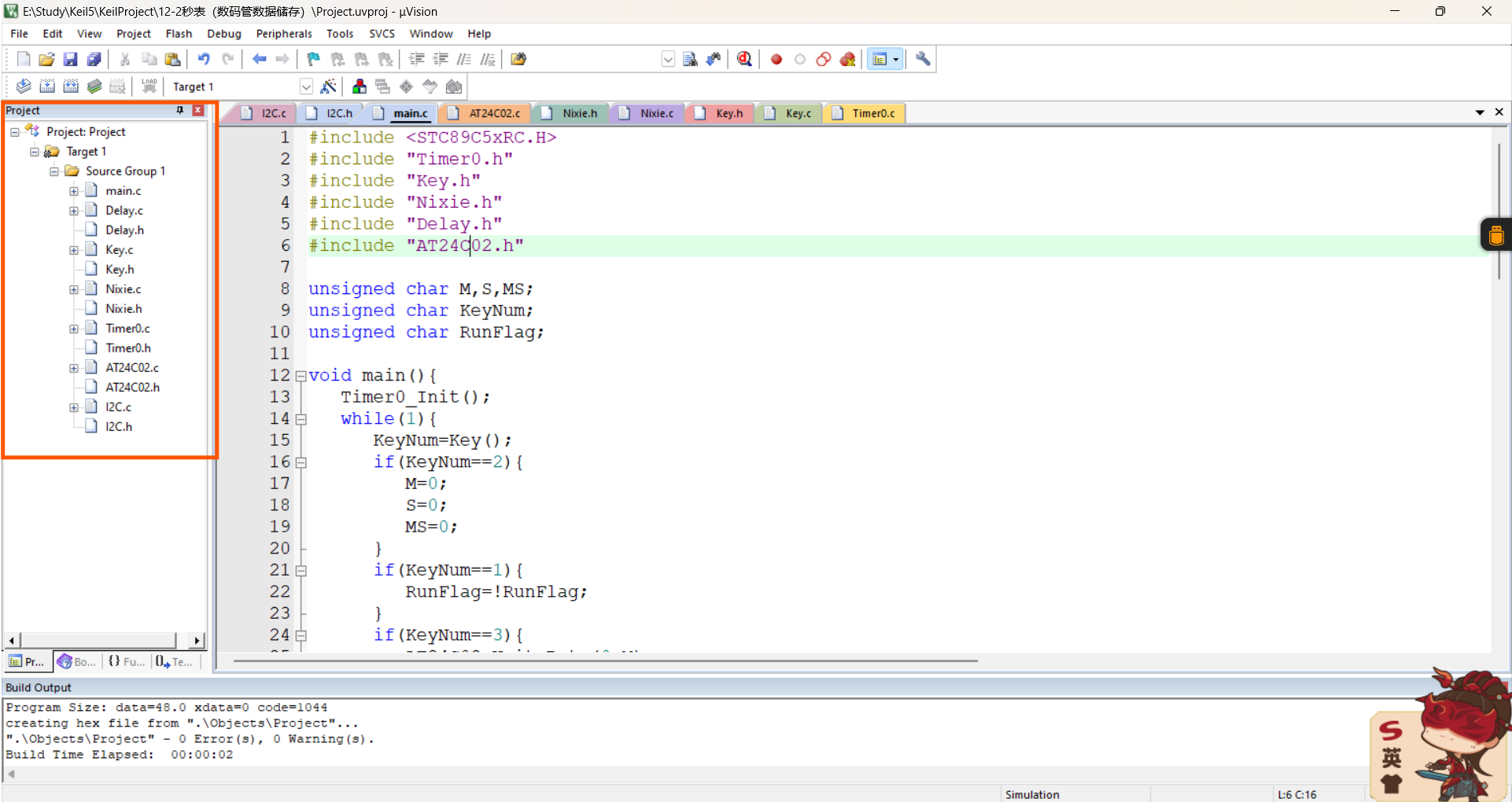

如上图将13个文放在Keli5 中即可，然后烧录在单片机中就行了

烧录软件用的是STC-ISP，不知道怎么安装的可以去看江科大的视频：

【51单片机入门教程-2020版 程序全程纯手打 从零开始入门】https://www.bilibili.com/video/BV1Mb411e7re?p=2&vd_source=ada7b122ae16cc583b4add52ad89fd5e

源代码：

头文件要记得宏定义和重定义，避免重复调用：

#ifndef _Timer0_h_//名字根据文件名定义即可
#define _Timer0_h_

//声明函数……

#endif

 main.c

#include <STC89C5xRC.H>
#include "Timer0.h"
#include "Key.h"
#include "Nixie.h"
#include "Delay.h"
#include "AT24C02.h"

unsigned char M,S,MS;//分秒毫秒
unsigned char KeyNum;//独立按键获取
unsigned char RunFlag;//秒表的暂停和启动

//主函数
void main(){
	Timer0_Init();//定时器/计数器、中断初始化
	while(1){//无限循环
		KeyNum=Key();//获取按键
		if(KeyNum==2){//如果摁下第2个按键，秒表清零
			M=0;
			S=0;
			MS=0;
		}
		if(KeyNum==1){//如果摁下第1个按键，秒表暂停
			RunFlag=!RunFlag;
		}
		if(KeyNum==3){//如果摁下第3个按键，秒表数据存储
			AT24C02_WriteByte(0,M);//分存在字地址0里
			Delay(5);//写周期
			AT24C02_WriteByte(1,S);//秒存在字地址1里
			Delay(5);//写周期
			AT24C02_WriteByte(2,MS);//毫秒存在字地址2里
			Delay(5);//写周期
		}
		if(KeyNum==4){//如果摁下第4个按键，秒表清零
			M=AT24C02_ReadByte(0);//读字地址0的分数据
			S=AT24C02_ReadByte(1);//读字地址1的秒数据
			MS=AT24C02_ReadByte(2);//读字地址2的毫秒数据
		}
		Nixie_SetBuf(1,M/10);//第1个数码管显示分的十位
		Nixie_SetBuf(2,M%10);//第2个数码管显示分的个位
		Nixie_SetBuf(3,11);//第3个数码管显示"-"
		Nixie_SetBuf(4,S/10);//第4个数码管显示秒的十位
		Nixie_SetBuf(5,S%10);//第5个数码管显示秒的个位
		Nixie_SetBuf(6,11);//第6个数码管显示"-"
		Nixie_SetBuf(7,MS/10);//第7个数码管显示毫秒的十位
		Nixie_SetBuf(8,MS%10);//第8个数码管显示毫秒的个位
	}
}

//秒表中断函数
void Sec_Loop(){
	if(RunFlag){//如果RunFlag等于1，秒表就启动
		MS++;//启动后，毫秒递增
		if(MS>=100){//判断毫秒临界值
		MS=0;
		S++;//达到临界值秒递增
		if(S>=60){//判断秒临界值
			S=0;
			M++;//达到临界值分递增
			if(M>=60){//判断分临界值
				M=0;
			}
		}
	}
}

}

//中断程序函数
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count1,T0Count2,T0Count3;
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count1++;
	if(T0Count1>=20){//独立按键中断，20ms执行一次
		T0Count1=0;
		Key_Loop();
	}
	T0Count2++;
	if(T0Count2>=2){
		T0Count2=0;//动态数码管中断，2ms执行一次
		Nixie_Loop();
	}
	T0Count3++;
	if(T0Count3>=10){
		T0Count3=0;//秒表中断，10ms（0.1秒）执行一次
		Sec_Loop();
	}
}

Nixie.c

#include "Delay.h"
#include <STC89C5xRC.H>

//定义当前数码管状态（一个8个数码管，从1开始，0没用，10的意思是熄灭当前数码管）
unsigned char Nixie_Buf[9]={0,10,10,10,10,10,10,10,10};
//当前数码管显示0,1,2,3,4,5,6,7,8,9,熄灭，"-";
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00,0x40};

//控制数码管显示
void Nixie_SetBuf(unsigned char Location,Number){
	Nixie_Buf[Location]=Number;//Location表示第几个数码管，Number表示显示啥
}

//数码管显示
void Nixie_Scan(unsigned char Location,Number){
	P0=0x00;//消影
	switch(Location){
		//Location表示第几个数码管，Number表示显示啥
		case 1:P24=1;P23=1;P22=1;break;
		case 2:P24=1;P23=1;P22=0;break;
		case 3:P24=1;P23=0;P22=1;break;
		case 4:P24=1;P23=0;P22=0;break;
		case 5:P24=0;P23=1;P22=1;break;
		case 6:P24=0;P23=1;P22=0;break;
		case 7:P24=0;P23=0;P22=1;break;
		case 8:P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];
}

//数码管中断函数，作用：让8个数码管2ms更新一次，快速扫描数码管
void Nixie_Loop(){
	static unsigned char i=1;
	Nixie_Scan(i,Nixie_Buf[i]);
	i++;
	if(i>=9){i=1;}
}

NIxie.h

//Nixie.h

#ifndef __Nixie_H__
#define __Nixie_H__

unsigned char NixieTable[];
void Nixie_Loop();
void Nixie_SetBuf(unsigned char Location,Number);
void Nixie_Scan(unsigned char Location,Number);
#endif

AT24C02.c

//AT24C02.c

#include <STC89C5xRC.H>
#include "I2C.h"

#define AT24C02_ADDRESS 0xA0

/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */

void AT24C02_WriteByte(unsigned char WordAddress,Data){
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Shop();
}

/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */

unsigned char AT24C02_ReadByte(unsigned char WordAddress){
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Shop();
	return Data;
}

AT24C02.h

//AT24C02.h

#ifndef __AT24C02_H__
#define __AT24C02_H__

void AT24C02_WriteByte(unsigned char WordAddress,Data);
unsigned char AT24C02_ReadByte(unsigned char WordAddress);
#endif

Key.c

#include <STC89C5xRC.H>
#include "Delay.h"

unsigned char Key_KeyNumber;//获取独立按键变量

//返回按键值
unsigned char Key(){
	unsigned char Temp=0;//临时变量
	Temp=Key_KeyNumber;//独立按键变量赋值给临时变量
	Key_KeyNumber=0;//清空当前按键值，防止显示错误，为下次获取按键值做准备
	return Temp;//返回当前按键值
}

//获取按键值
unsigned char Key_GetState()//获取独立按键
{
	unsigned char KeyNumber=0;
	//进行判断是否摁下按键和
	if(P31==0){KeyNumber=1;}//摁下是0，返回按键的数字，松开为1，返回的是0
	if(P30==0){KeyNumber=2;}
	if(P32==0){KeyNumber=3;}
	if(P33==0){KeyNumber=4;}
	return KeyNumber;
}

//按键中断函数，作用，按键消抖（增加按键灵敏度）
void Key_Loop(){
	//定义当前状态和前状态
	static unsigned char NowState,LastState;//摁下是0，返回按键的数字，松开为1，返回的是0
	LastState=NowState;//前状态赋值为当前状态值
	NowState=Key_GetState();//当前状态赋值为当前按键值
	if(LastState==1 && NowState==0){
		Key_KeyNumber=1;//按键1
	}
	if(LastState==2 && NowState==0){
		Key_KeyNumber=2;//按键2
	}
	if(LastState==3 && NowState==0){
		Key_KeyNumber=3;//按键3
	}
	if(LastState==4 && NowState==0){
		Key_KeyNumber=4;//按键4
	}
}

 Key.h

#ifndef _Key_h_
#define _Key_h_

unsigned char Key();
unsigned char Key_GetState();
void Key_Loop();
#endif

I2C.c

//I2C.c

#include <STC89C5xRC.H>

sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

//I2C开始
void I2C_Start(){
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

//I2C停止
void I2C_Shop(){
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}

//I2C发送一个字节
void I2C_SendByte(unsigned char Byte){
	unsigned char i;
	for(i=0;i<8;i++){
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}

//I2C接收一个字节
unsigned char I2C_ReceiveByte(){
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++){
		I2C_SCL=1;
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=0;
	}
	return Byte;
}

//I2C发送应答
void I2C_SendAck(unsigned char AckBit){
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

//I2C接收应答
unsigned char I2C_ReceiveAck(){
	unsigned char AckBit;
	I2C_SDA=1;
	I2C_SCL=1;
	AckBit=I2C_SDA;
	I2C_SCL=0;
	return AckBit;
}

I2C.h

//I2C.h

#ifndef __I2C_H__
#define __I2C_H__

unsigned char I2C_ReceiveAck();
void I2C_SendAck(unsigned char AckBit);
unsigned char I2C_ReceiveByte();
void I2C_SendByte(unsigned char Byte);
void I2C_Shop();
void I2C_Start();

#endif

Delay.c

//Delay.c

#include <STC89C5xRC.H>
#include <INTRINS.H>

//延时函数
void Delay(unsigned int xms)		//@11.0592MHz
{
	unsigned char i, j;
	while(xms){
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

 Delay.h

//Delay.h

#ifndef __Delay_H__
#define __Delay_H__

//延时函数头文件
void Delay(unsigned int xms);
#endif

 Timer0.c

#include <STC89C5xRC.H>

//void Timer0_Init()
//{
//	TF0=0;TR0=1;//TCON，寄存器
//	//TMOD=0x01;//0000 0001，寄存器
//	TMOD=TMOD&0xF0;//把TMOD的低四位清零，高四位不变，方便使用两个定时器
//	TMOD=TMOD&0x01;//把TMOD的最低位置1，高四位不变，方便使用两个定时器
//	TH0=64535/256;//高电位，寄存器，1毫秒
//	TL0=64535%256;//低电位，寄存器，1毫秒
//	ET0=1;EA=1;PT0=0;//打开中断开关
//
//}
//定时器0初始化函数
void Timer0_Init()		//1毫秒@11.0592MHz
{
//	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;//允许中断
	EA=1;//允许总中断
	PT0=0;//低优先级
}


中断程序函数
//中断函数模版
//void Timer0_Routine() interrupt 1
//{
//	static unsigned int T0Count;
//	TL0 = 0x66;		//设置定时初值
//	TH0 = 0xFC;		//设置定时初值
//	T0Count++;
//	if(T0Count>=1000){
//		T0Count=0;
//		P20=~P20;
//	}
//}

  Timer0.h

#ifndef _Timer0_h_
#define _Timer0_h_

void Timer0_Init();


#endif

 代码解析与教程：

 Dealy模块
  • 包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；

xms是定义的毫秒，1000毫秒就是1秒；模版生成的是1毫秒的，因此xms等于1000

 Nixie模块（74HC138）

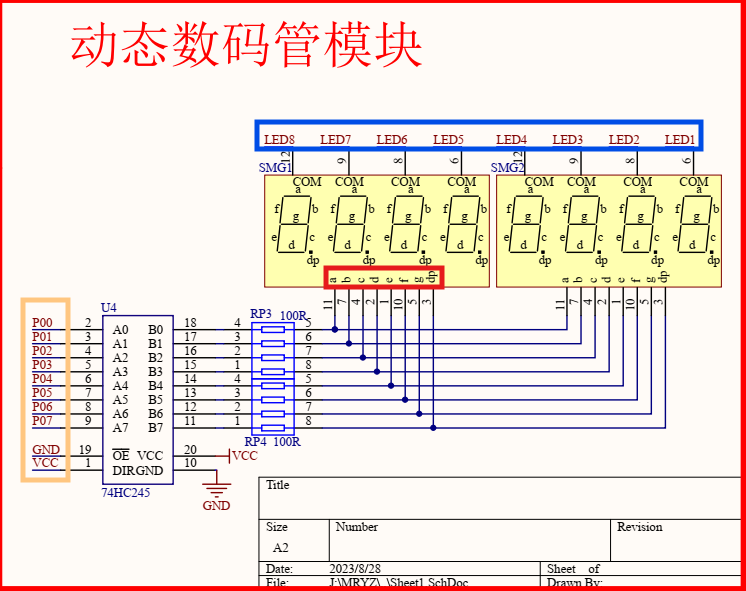

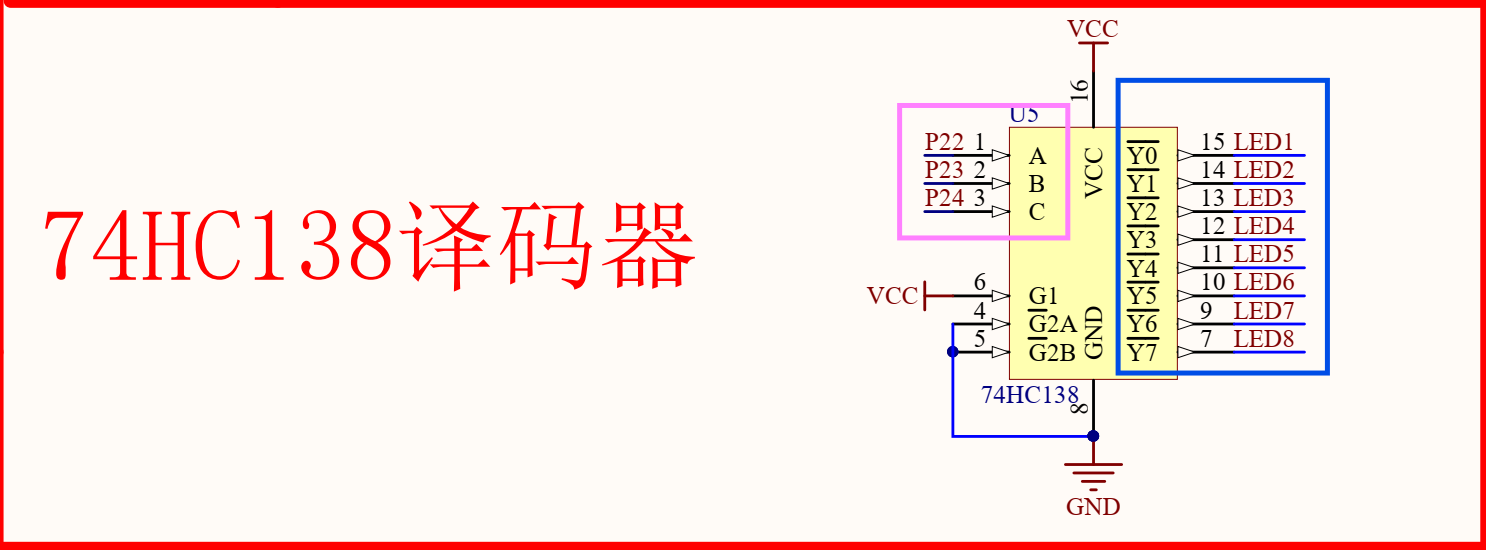

  • 先看原理图：

  • 先看第二个图，数码管一共有8个，要想第几个亮，直接选择第几个，比如第一个亮，LED8；如何打开LED8呢，看第一个图，对应Y7，想控制Y7，就是让P22（A），P23（B），P24（C）二进制CBA等于7（01（C）1（B）1（A））也就是P24（C）=1，P23（B）=1，P22（A）=1，Y6就是（01（C）1（B）0（A））P24（C）=1，P23（B）=1，P22（A）=0；以此类推；
  • 控制完第几个亮，在控制每一个小的管，dp始终是0，并让他们倒过来进行二进制控制，比如想使第一个灯管亮并显示1，就是选择LED8，然后让小管bc亮，然后让二进制（0gfe dcba）来控制谁亮，比如bc亮二进制就是000 0110=0x06；让显示0，除了g都亮，二进制就是0011 1111=0x3F；以此类推，这些小管子由P0控制二进制；
#include "Delay.h"
#include <STC89C5xRC.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Nixie(unsigned char Location,Number){
	switch(Location){
		case 1:P24=1;P23=1;P22=1;break;
		case 2:P24=1;P23=1;P22=0;break;
		case 3:P24=1;P23=0;P22=1;break;
		case 4:P24=1;P23=0;P22=0;break;
		case 5:P24=0;P23=1;P22=1;break;
		case 6:P24=0;P23=1;P22=0;break;
		case 7:P24=0;P23=0;P22=1;break;
		case 8:P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];
}
Nixie(1,0);//初始化数码管

来看代码，Nixie（1,0）此时Location=1，Number=0，前者为1，P24，P23，P22都是1，加起来等于7，也就是Y7，就是LED8，就是第一个灯亮；后者为0，就是P0等于NixieTable[0]=0x3F，显示0；以此类推；

 Key模块
  • 包含源代码与头文件，不需要知道怎么实现的会用即可，后续使用，直接将头文件和源代码拿过来用即可；
    ​
    序号1是按键的防抖操作，不需要理解，有按键的地方直接用即可
    序号2是独立按键控制变量。
    KeyNumber就是返回值，按键K1就返回1，其他同理
I2C总线模块
  • 包含源代码与头文件，需要知道怎么实现的，会用，后续使用，直接将头文件和源代码拿过来用即可；因为这部分比较难，轻度认识理解就行，越深越难
  • 在此之前，我们要认识一下存储器：

  • 本篇博客，以及博主的板子型号（STC89c52rc），用的储存器就是E2PROM储存器，简单介绍一下，RAM就是可读写储存器，SRAM是静态的，容量较大，成本高，类似于我们手机内存，DRAM是动态的，容量较小，成本较低，类似于我们手机的运行内存；ROM按常理来说是不可写的，只能读，但是他比RAM不易丢失，有断电保护，断电后数据不易丢失，因此非常受大家的喜欢，所以在后续的更新中，好多ROM也可以读写了，例如E2PROM。
  • 了解上面之后，I2C总线可以理解成一个传输协议，或者传输方式，规则；作用是将一个机器（主机）的数据传输到另一个机器（从机）；来看E2PROM原理图

​

​

  • 可以看到SCL，SDA是I2C接口，A0,A1,A2是I2C地址，通过这些东西，将主机（单片机）数据传递到从机（E2PROM）；下面来看传输是怎么实现的
  • I2C总线传输时有两大部分，时序结构和数据帧，时序结构就是SCL，SDA这种东西的先后顺序或者说他俩的一些重要关系
  • 时序结构有6个小模块，看图：

这是开始和结束两部分，中间框起来的部分是数据确认阶段，高电平是1（高一点的部分），低电平是0（低一点的部分）；图中可以看到在数据确认阶段SCL始终为1，SDA也会变化，因此有：


//定义SCL，SDA的引脚
sbit I2C_SCL=P2^1;
sbit I2C_SDA=P2^0;

//I2C开始
void I2C_Start(){
	I2C_SDA=1;
	I2C_SCL=1;
	I2C_SDA=0;
	I2C_SCL=0;
}

//I2C停止
void I2C_Shop(){
//因为开始后SCL=0了，所有这里不需要重复定义了
	I2C_SDA=0;
	I2C_SCL=1;
	I2C_SDA=1;
}

接下来是发送数据，发送一个字节（8个bit），在数据确认期间，SCL先0后1再0，SDA是数据，有可能是1，有可能是0，也会变化，即可发送一个bit，然后循环8次就是一个字节：

//I2C发送一个字节
void I2C_SendByte(unsigned char Byte){
	unsigned char i;
	for(i=0;i<8;i++){
		I2C_SDA=Byte&(0x80>>i);
		I2C_SCL=1;
		I2C_SCL=0;
	}
}

发送字节是参数Byte，i是循环次数，也是右移几个单位，重点来了：注意看图中的先后顺序，SDA先变化，数据是高位在前，0x80是1000 0000，Byte&（有0即0）0x80就是保留Byte的第一位（最高位），其他全变0；然后变化SCL0，1，0；循环八次

​

接下来是接收数据，接收一个字节（8个bit），在数据确认期间，SCL先0后1再0，SDA是数据，有可能是1，有可能是0，也会变化，即可发送一个bit，然后循环8次就是一个字节：

//I2C接收一个字节
unsigned char I2C_ReceiveByte(){
	unsigned char i,Byte=0x00;
	I2C_SDA=1;
	for(i=0;i<8;i++){
		if(I2C_SDA){Byte|=(0x80>>i);}
		I2C_SCL=1;
		I2C_SCL=0;
	}
	return Byte;
}

接收字节是无参数，返回值是Data，i是循环次数，也是右移几个单位，重点来了：注意，主机接收之前需要释放SDA（使SDA=1）；注意看图中的先后顺序，SDA先变化，数据是高位在前，0x80是1000 0000，Byte&（有0即0）0x80就是保留Byte的第一位（最高位），其他全变0；然后变化SCL0，1，0；循环八次

​
接下来是发送应答和就收应答，作用就是在发送和接收时进行一个反馈，告诉你发送或者接收成功。

//I2C发送应答
void I2C_SendAck(unsigned char AckBit){
	I2C_SDA=AckBit;
	I2C_SCL=1;
	I2C_SCL=0;
}

//I2C接收应答
unsigned char I2C_ReceiveAck(){
	unsigned char AckBit;
	I2C_SDA=1;
	AckBit=I2C_SDA;
	I2C_SCL=1;
	I2C_SCL=0;
	return AckBit;
}
发送应答参数AckBit是应答数据，0就是表示应答，1是不应答； 注意看图中的先后顺序，SDA先变化，将应答数据赋值给SDA；然后变化SCL0，1，0；
接收应答无参数，返回值是AckBit是应答数据，0就是表示应答，1是不应答； 注意，主机接收之前需要释放SDA（使SDA=1）；注意看图中的先后顺序，SDA先变化将SDA赋值给AckBit；然后变化SCL0，1，0；
  • 了解时序结构之后，来看数据帧，也就是数据是怎么在I2C中传输的：

发送一帧数据是有I2C时序结构的6个小模块组成的，图中都标注了；需要注意的是要告诉I2C总线向谁发送，也就是要先发送从机地址，从机地址最后一个是告诉你是读还是写；

接收一帧数据是有I2C时序结构的6个小模块组成的，图中都标注了；需要注意的是要告诉I2C总线向谁接收，也就是要先发送从机地址，从机地址最后一个是告诉你是读还是写；注意最后一个发送应答是1，表示非应答

复合格式数据是有I2C时序结构的6个小模块组成的，图中都标注了；需要注意的是要告诉I2C总线向谁发送并接收，也就是要先发送从机地址，从机地址最后一个是告诉你是读还是写；注意最后一个发送应答是1，表示非应答

AT24C02模块 /E2PROM模块
  • 包含源代码与头文件，需要知道怎么实现的，会用，后续使用，直接将头文件和源代码拿过来用即可；因为这部分比较难，轻度认识理解就行，越深越难
  • AT24C02是E2PROM模块中的一小块，可以理解上述中所提到的从机，主机就是单片机，因此从机地址就是AT24C02地址；

字节写，随机读数据帧是有I2C时序结构的6个小模块组成的，图中不再标注了；需要注意的是要告诉I2C总线读还是写，也就是要发送从机地址SLAVE ADDRESS，从机地址最后一个是告诉你是读还是写；还有一个就是发送存储字节地址WORD ADDRESS；注意最后一个发送应答是1，表示非应答

//AT24C02.c

#include <STC89C5xRC.H>
#include "I2C.h"

#define AT24C02_ADDRESS 0xA0

/**
  * @brief  AT24C02写入一个字节
  * @param  WordAddress 要写入字节的地址
  * @param  Data 要写入的数据
  * @retval 无
  */

void AT24C02_WriteByte(unsigned char WordAddress,Data){
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_SendByte(Data);
	I2C_ReceiveAck();
	I2C_Shop();
}

/**
  * @brief  AT24C02读取一个字节
  * @param  WordAddress 要读出字节的地址
  * @retval 读出的数据
  */

unsigned char AT24C02_ReadByte(unsigned char WordAddress){
	unsigned char Data;
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS);
	I2C_ReceiveAck();
	I2C_SendByte(WordAddress);
	I2C_ReceiveAck();
	I2C_Start();
	I2C_SendByte(AT24C02_ADDRESS|0x01);
	I2C_ReceiveAck();
	Data=I2C_ReceiveByte();
	I2C_SendAck(1);
	I2C_Shop();
	return Data;
}

按照图中的I2C总线时序结构，依次调用函数，即可实现

注意写周期是5ms，意味着每次写完后要延时5ms；

 Timer0模块
  • 包含源代码与头文件，需要知道怎么实现，会用
  • 51单片机的定时器和计数器十分重要，要理解怎么用，要知道原理是什么，要结合原理图来分析怎么做，先看代码
#include <STC89C5xRC.H>

//void Timer0_Init()
//{
//	TF0=0;TR0=1;//TCON，寄存器
//	//TMOD=0x01;//0000 0001，寄存器
//	TMOD=TMOD&0xF0;//把TMOD的低四位清零，高四位不变，方便使用两个定时器
//	TMOD=TMOD&0x01;//把TMOD的最低位置1，高四位不变，方便使用两个定时器
//	TH0=64535/256;//高电位，寄存器，1毫秒
//	TL0=64535%256;//低电位，寄存器，1毫秒
//	ET0=1;EA=1;PT0=0;//打开中断开关
//
//}
//定时器0初始化函数
void Timer0_Init()		//1毫秒@11.0592MHz
{
//	AUXR &= 0x7F;		//定时器时钟12T模式
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;//允许中断
	EA=1;//允许总中断
	PT0=0;//低优先级
}


中断程序函数
//中断函数模版
//void Timer0_Routine() interrupt 1
//{
//	static unsigned int T0Count;
//	TL0 = 0x66;		//设置定时初值
//	TH0 = 0xFC;		//设置定时初值
//	T0Count++;
//	if(T0Count>=1000){
//		T0Count=0;
//		//下面是代码区
//	}
//}
  • 最上面注释掉的代码是要求理解的；中间的代码是STC-ISP软件生成的；最下面的代码是中断函数模版，拿到main.c中可直接使用，但是也要了解原理：
定时器/计数器、中断教程（重点！！！！）
  1. 首先，要理解原理，会认原理图：

（本篇均是我自己理解的，只是帮助大家理解，若像深学深究，请去自行找资源，如有不对，希望大家指出）

先看官方解释：

  • 红色部分是定时器，作用是自己设定一个最大值，让计数器达到时，完成什么什么，比如执行中断
  • 黄色部分是计数器，作用是自己设定，让其变化，比如+1，毫秒，微妙，完成时继续怎么怎
  • 蓝色部分是中断器，中断当前执行，执行自己设定的东西，中断这部分可以嵌套，像if函数一样，低优先级让高优先级

他们三者的关系非常微妙，仅仅相连，相辅相成：

  • 定时器就是设定一个时间，计数器开始计时，到点了中断器开始执行；举个例子：你订一个10.00的闹钟（定时器）提醒你起床，时间一点一点的过去（计数器），10.00的时候闹钟提醒你（定时器），随后你开始起床（中断器）；那么他们是怎么实现的呢
 定时器/计数器（模式一）
  • 先看原理图：

​​

  • 相关寄存器：

​​

  • 官方解释

​​

​​

  • 模式一官方解释

​​

  • 下面开始来解释我的理解（再看原理图）：
    ​​
  1. 序号1是非门：反向输出，例如：GATE是1，输出0，是0，输入1。
  2. 序号2是或门：符号为梯形（或弧形缺口），逻辑上满足 “有 1 出 1，全 0 出 0”。
  3. 序号3是与门：符号为矩形缺口，逻辑上满足 “全 1 出 1，有 0 出 0”。
    ​​
    1，2，3序号均是TMOD里的，请看原理图：​​
    • 代码TMOD=0x01,是16进制，转化为二进制为0000 0001，前（高）四位对应着定时器1；后（低）四位对应着定时器0；本代码使用的是定时器0, 0001分别对应GATE，C/T，M1，M0，由上面的官方解释可得，M1=0，M0=1时，就是使用并启动本寄存器。
      但是这样定义有弊端，也就是定时器1和定时器0不能一起使用，因次，使用下面的代码：TMOD &=0xF0，也就是TMOD = TMOD & 0xF0（1111 0000）。看不懂没关系，举个例子：1010 0101 &  1111 0000 = 1010 0000，也就是有0出0；
      1010 0101 |  1111 0000 = 1111 0101，也就是有1出1；因此使用代码：


      1.
        TMOD &= 0xF0; //设置定时器模式

      2.
        TMOD |= 0x01; //设置定时器模式

       就可以定义定时器0；
    • 因此，当GATE=0时，通过序号1，输出1；然后通过序号2，输出1；因此，只需要将TR0设定成1，输出就是1，就可以启动寄存器了。

  4. 序号4是高电位和低电位寄存器：用来设置定时初值，如图：​​

    • 先解释上面的代码，可帮助理解，下面的代码可以不理解（后续可生成）：TH0和TL0，最大位就是65535，为了分开储存，用TH0和TL0分别储存，例如：现在有一个数123，但是一个盒子只能装进2位数，因此分成123/100=1和123%100=23储存，同理身为16进制，就要用256来做除数；代码中设定为64535的目的是因为1000毫秒就是1秒，65535-64535=1000，用来表示1秒，计时器每次加1秒。

  5. 序号7.8(图中忘记标了（TR0）)是TCON（定时器控制）寄存器：TF0=0时，可以理解成初始化；TR0=1时，表示允许计时；反之两个就是反义理解
  6. 序号5.6是TMOD（定时器模式）寄存器：用来控制定时器和计数器的模式，本篇只讲用的多的模式一






 中断器


  • 先看原理图：
     ​​
     这里我们定义好定时器0后，TF0=1，ET0=1，打开中断，随后PT0=0，接入低级优先：
    ​​
     理解上面的东西后，再看中断函数：
    ​​
     运用静态局部变量T0Count，来表示定时区间，达到1000毫秒（1秒）后重新执行该函数
     P20行代码是代码区，也就是放你想每1秒就重复执行的代码。






 main模块


  • 注释写的很清楚，这里不做解释了




#include <STC89C5xRC.H>
#include "Timer0.h"
#include "Key.h"
#include "Nixie.h"
#include "Delay.h"
#include "AT24C02.h"

unsigned char M,S,MS;//分秒毫秒
unsigned char KeyNum;//独立按键获取
unsigned char RunFlag;//秒表的暂停和启动

//主函数
void main(){
	Timer0_Init();//定时器/计数器、中断初始化
	while(1){//无限循环
		KeyNum=Key();//获取按键
		if(KeyNum==2){//如果摁下第2个按键，秒表清零
			M=0;
			S=0;
			MS=0;
		}
		if(KeyNum==1){//如果摁下第1个按键，秒表暂停
			RunFlag=!RunFlag;
		}
		if(KeyNum==3){//如果摁下第3个按键，秒表数据存储
			AT24C02_WriteByte(0,M);//分存在字地址0里
			Delay(5);//写周期
			AT24C02_WriteByte(1,S);//秒存在字地址1里
			Delay(5);//写周期
			AT24C02_WriteByte(2,MS);//毫秒存在字地址2里
			Delay(5);//写周期
		}
		if(KeyNum==4){//如果摁下第4个按键，秒表清零
			M=AT24C02_ReadByte(0);//读字地址0的分数据
			S=AT24C02_ReadByte(1);//读字地址1的秒数据
			MS=AT24C02_ReadByte(2);//读字地址2的毫秒数据
		}
		Nixie_SetBuf(1,M/10);//第1个数码管显示分的十位
		Nixie_SetBuf(2,M%10);//第2个数码管显示分的个位
		Nixie_SetBuf(3,11);//第3个数码管显示"-"
		Nixie_SetBuf(4,S/10);//第4个数码管显示秒的十位
		Nixie_SetBuf(5,S%10);//第5个数码管显示秒的个位
		Nixie_SetBuf(6,11);//第6个数码管显示"-"
		Nixie_SetBuf(7,MS/10);//第7个数码管显示毫秒的十位
		Nixie_SetBuf(8,MS%10);//第8个数码管显示毫秒的个位
	}
}

//秒表中断函数
void Sec_Loop(){
	if(RunFlag){//如果RunFlag等于1，秒表就启动
		MS++;//启动后，毫秒递增
		if(MS>=100){//判断毫秒临界值
		MS=0;
		S++;//达到临界值秒递增
		if(S>=60){//判断秒临界值
			S=0;
			M++;//达到临界值分递增
			if(M>=60){//判断分临界值
				M=0;
			}
		}
	}
}

}

//中断程序函数
void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count1,T0Count2,T0Count3;
	TL0 = 0x66;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count1++;
	if(T0Count1>=20){//独立按键中断，20ms执行一次
		T0Count1=0;
		Key_Loop();
	}
	T0Count2++;
	if(T0Count2>=2){
		T0Count2=0;//动态数码管中断，2ms执行一次
		Nixie_Loop();
	}
	T0Count3++;
	if(T0Count3>=10){
		T0Count3=0;//秒表中断，10ms（0.1秒）执行一次
		Sec_Loop();
	}
}






模块化修改解释：


本次项目一共修改了两个模块，分别是Key，Nixie；


为什么要修改？因为完成此项目，需要定时器/计数器，中断的接入，但是中断不能重复使用，因此只能通过重复使用函数，或者模块来完成。




Key修改


#include <STC89C5xRC.H>
#include "Delay.h"

unsigned char Key_KeyNumber;//获取独立按键变量

//返回按键值
unsigned char Key(){
	unsigned char Temp=0;//临时变量
	Temp=Key_KeyNumber;//独立按键变量赋值给临时变量
	Key_KeyNumber=0;//清空当前按键值，防止显示错误，为下次获取按键值做准备
	return Temp;//返回当前按键值
}

//获取按键值
unsigned char Key_GetState()//获取独立按键
{
	unsigned char KeyNumber=0;
	//进行判断是否摁下按键和
	if(P31==0){KeyNumber=1;}//摁下是0，返回按键的数字，松开为1，返回的是0
	if(P30==0){KeyNumber=2;}
	if(P32==0){KeyNumber=3;}
	if(P33==0){KeyNumber=4;}
	return KeyNumber;
}

//按键中断函数，作用，按键消抖（增加按键灵敏度）
void Key_Loop(){
	//定义当前状态和前状态
	static unsigned char NowState,LastState;//摁下是0，返回按键的数字，松开为1，返回的是0
	LastState=NowState;//前状态赋值为当前状态值
	NowState=Key_GetState();//当前状态赋值为当前按键值
	if(LastState==1 && NowState==0){
		Key_KeyNumber=1;//按键1
	}
	if(LastState==2 && NowState==0){
		Key_KeyNumber=2;//按键2
	}
	if(LastState==3 && NowState==0){
		Key_KeyNumber=3;//按键3
	}
	if(LastState==4 && NowState==0){
		Key_KeyNumber=4;//按键4
	}
}


对比原代码


#include <STC89C5xRC.H>
#include "Delay.h"

unsigned char Key()//获取独立按键
{
	unsigned char KeyNumber=0;
	//进行判断是否摁下按键和防抖操作
	if(P31==0){Delay(20);while(P31==0);Delay(20);KeyNumber=1;}
	if(P30==0){Delay(20);while(P30==0);Delay(20);KeyNumber=2;}
	if(P32==0){Delay(20);while(P32==0);Delay(20);KeyNumber=3;}
	if(P33==0){Delay(20);while(P33==0);Delay(20);KeyNumber=4;}
	return KeyNumber;
}


可以看到，修改后的代码还是要进行获取和防抖操作，代码解析很详细，认真看就行






 Nixie修改


#include "Delay.h"
#include <STC89C5xRC.H>

//定义当前数码管状态（一个8个数码管，从1开始，0没用，10的意思是熄灭当前数码管）
unsigned char Nixie_Buf[9]={0,10,10,10,10,10,10,10,10};
//当前数码管显示0,1,2,3,4,5,6,7,8,9,熄灭，"-";
unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00,0x40};

//控制数码管显示
void Nixie_SetBuf(unsigned char Location,Number){
	Nixie_Buf[Location]=Number;//Location表示第几个数码管，Number表示显示啥
}

//数码管显示
void Nixie_Scan(unsigned char Location,Number){
	P0=0x00;//消影
	switch(Location){
		//Location表示第几个数码管，Number表示显示啥
		case 1:P24=1;P23=1;P22=1;break;
		case 2:P24=1;P23=1;P22=0;break;
		case 3:P24=1;P23=0;P22=1;break;
		case 4:P24=1;P23=0;P22=0;break;
		case 5:P24=0;P23=1;P22=1;break;
		case 6:P24=0;P23=1;P22=0;break;
		case 7:P24=0;P23=0;P22=1;break;
		case 8:P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];
}

//数码管中断函数，作用：让8个数码管2ms更新一次，快速扫描数码管
void Nixie_Loop(){
	static unsigned char i=1;
	Nixie_Scan(i,Nixie_Buf[i]);
	i++;
	if(i>=9){i=1;}
}



对比原代码


#include "Delay.h"
#include <STC89C5xRC.H>

unsigned char NixieTable[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

void Nixie(unsigned char Location,Number){
	switch(Location){
		case 1:P24=1;P23=1;P22=1;break;
		case 2:P24=1;P23=1;P22=0;break;
		case 3:P24=1;P23=0;P22=1;break;
		case 4:P24=1;P23=0;P22=0;break;
		case 5:P24=0;P23=1;P22=1;break;
		case 6:P24=0;P23=1;P22=0;break;
		case 7:P24=0;P23=0;P22=1;break;
		case 8:P24=0;P23=0;P22=0;break;
	}
	P0=NixieTable[Number];
    Delay(1);
    P0=0x00;//消影
}


同样进行消影操作，快速扫描来实现数码管全显示




 注：该代码是本人自己所写，可能不够好，不够简便，欢迎大家指出我的不足之处。如果遇见看不懂的地方，可以在评论区打出来，进行讨论，或者联系我。上述内容全是我自己理解的，如果你有别的想法，或者认为我的理解不对，欢迎指出！！！如果可以，可以点一个免费的赞支持一下吗？谢谢各位彦祖亦菲！！！！！



























基于51单片机的多功能电子万年历设计（LCD12864+DS1302+DS18B20)








					朽木自雕i的博客




					12-03

					2万+











文章目录摘 要1 概论1.1 万年历发展背景1.2 国内外现状、发展2 系统基本方案选择和论证2.1 单片机芯片的选择方案和论证2.2 显示模块的选择方案和论证2.3 时钟芯片的选择方案和论证2.4 温度传感器的选择方案和论证2.5 电路设计最终方案确定3 系统硬件电路设计3.1 系统功能模块划分及整体电路图3.2 各单元模块功能分析及模块电路设计3.2.1 时钟模块3.2.2 温度模块3.2.3 显示模块3.2.4 独立键盘模块3.2.5 蜂鸣器模块4 系统软件设计4.1 万年历软件系统的流程图5 测试结























AT89C52+LCD1602+DS1302（独立按键控制可调实时时钟Proteus仿真








					2301_76617986的博客




					10-14

					374











LCD1602.c.h及原理图源码前文章已发（前去观看。

























51单片机&DS1302& 18B20温度传感模块实现温度测量时间显示程序KEIL源码.zip








					04-28










51单片机&DS1302& 18B20温度传感模块实现温度测量时间显示程序KEIL源码
#include <Atmel/AT89X52.h>
#include "DS1302.h"
#include "DS18B20.h"
#include "KeyDisp.h"



void main()
{
  init_DS1302();	//初始化1302，如果不需要就屏蔽掉
  delay(1);
  beep(350);
  while(1)
  {
	get_wendu();
    read_RTC();
	KeyProcess();
	display();
  }


















基于STC89C52RC单片机LCD12864液晶屏显示实例源代码+开发板PDF硬件参考设计原理图.zip








					05-19










基于STC89C52RC单片机LCD12864液晶屏显示实例源代码+开发板PDF硬件参考设计原理图
nt main(void){
	Lcd12864_Init();
	while(1){
		Lcd12864_Show_Char();
		Lcd12864_Screen_Flash();

		Lcd12864_Write_Byte(0x01,lcdCmd);//清屏
		Lcd12864_Show_String(1,1,"LCD12864测试实验");
		Lcd12864_Show_String(2,2,"ABCDEFG123456789");
		Lcd12864_Show_String(3,2,"C51单片机开发");
		Lcd12864_Show_String(4,1,"www.ppptalk.com");
		Lcd12864_Screen_Flash();

		Lcd12864_Write_Byte(0x01,lcdCmd);//清屏
		Lcd12864_Show_Image();
		Lcd12864_Screen_Flash();
	}
}























STC89C52单片机学习——第24节: [10-2]DS1302时钟&可调时钟








					qq_44764442的博客




					03-18

					1087











本次笔记是用来记录我的学习过程,同时把我需要的困难和思考记下来,有助于我的学习，同时也作为一种习惯,可以督促我学习,是一个激励自己的过程,让我们开始51单片机的学习之路。欢迎大家给我提意见,能给我的嵌入式之旅提供方向和路线，现在作为小白,我就先学习51单片机了,就跟着B站上的江协科技开始学习了.在这里会记录下江协科技51单片机开发板的配套视频教程所作的实验和学习笔记内容，因为我之前有一个开发板,我大概率会用我的板子模仿着来做.让我们一起加油！


















实验四：定时器、计数器实验.zip








					04-18










在本实验中，我们将深入探讨51单片机的定时器和计数器功能，以及如何利用它们来实现一个简单的数码管静态显示的秒表倒计时应用。51单片机是微控制器的一种，广泛应用于各种嵌入式系统中，它的定时器/计数器模块是其...


















基于单片机定时器/计数器的时钟设计及计数设计








					Gentleheng的博客




					01-12

					1万+











基于单片机定时器/计数器的时钟设计以及计数设计第一部分 前言第二部分 定时器/计数器的原理MCS-51定时器/计数器的结构定时器/计数器相关特殊功能寄存器定时器/计数器工作方式第三部分 定时器/计数器编程方法第四部分 定时器/计数器仿真设计设计案例一原理图动态仿真结果代码设计案例二原理图动态仿真结果代码
第一部分 前言

   本次单片机基础实验将会通过在Proteus软件中画原理图，然后Keil软件下编写源程序并编译形成可执行文件.hex，下载源程序，进行Protues和Keil的联合仿真运行，最终对单片


















单片机的中断定时器/计数器 60s倒计时 的设计实现













					11-25

					8844











一、实验目的：
1、通过AT89C51的定时器实现60s倒计时，显示采用两位数码管动态显示。
2、用PROTEUS设计，仿真基于AT89C51单片机的60s倒计时实验。
注意扫描频率为12MHZ。
二、实验电路图设计如下：

              ...


















51单片机程序 59秒计时器（利用定时器延时，中断法）-C语言版.zip








					05-11










这个名为"51单片机程序 59秒计时器（利用定时器延时，中断法）-C语言版.zip"的压缩包文件包含了一个基于51单片机的计时器程序，它使用了定时器和中断机制来实现59秒的计时功能，并且是用C语言编写的。下面将详细讲解...


















51单片机（四）定时器中断（+数码管——24小时制钟表）


热门推荐








					Curnane0_0的博客




					02-28

					1万+











1、中断允许寄存器IE
2、中断优先级寄存器IP
3、定时器/计数器工作方式寄存器TMOD
4、定时器/计数器控制寄存器TCON
5、数码管和流水灯在中断中的应用
6、24小时制钟表


















万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码








					06-16










万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X32点阵 源代码万年历 STC89+DS3231+DS18B20+LED16X3


















基于51单片机的12864万年历设计(一)


最新发布








					xing_2020的博客




					04-22

					386











【JJ02】万年历在硬件方面主要采用AT89C51单片机作为主控核心，由DS1302时钟芯片提供时钟，DS18B20芯片显示温度、LCD12864液晶显示屏显示，同时电子万年历还具有时间校准、闹钟提醒、整点报时等功能。


















基于单片机的数字时钟系统








					wfch0的博客




					10-18

					1250











设计简介：

本设计是基于单片机的数字时钟系统，主要实现以下功能：

可通过LCD1602显示时间、温度；
	可通过按键切换到倒计时、秒表的界面；
	可通过按键设置闹钟时间；
	可通过按键语音播报时间和温度。
标签：51单片机、LCD1602、DS1302、语音播报

基于单片机的多功能数字时钟-实物设计 - 电子校园编号： CP-51-2021-017-SW 仿真链接： 基于单片机的多功能数字时钟-仿真设计 设计说明书链接： 基于单片机的多功能数字时钟-设计说明书 软件安装： Proteus8.9：点击下


















时钟程序（LED+DS1302+AT89S52)








					河北正定欢迎您-少占鱼




					10-23

					1219











#include/*************************ds1302与at89s52引脚连接********************/sbit T_RST=P3^5; sbit T_CLK=P3^6;                 sbit T_IO=P3^7;                                sbit ACC0=ACC^0;sbit ACC7=ACC^


















（51单片机）LCD显示数据存储（DS1302时钟模块教学）（LCD1602教程）（独立按键教程）（延时函数教程）（I2C总线认识）（AT24C02认识）








					2302_78101238的博客




					04-18

					2065











（51单片机）LCD显示数据存储（DS1302时钟模块教学）（LCD1602教程）（独立按键教程）（延时函数教程）（I2C总线认识）（AT24C02认识）


















DS1302实时时钟（九）








					m0_50562428的博客




					08-06

					4631











这里VCC1没有接备用电源，因此断电后，DS1302会停止工作。


















温度报警程序c语言设计,单片机温度报警器与时钟显示C程序和原理图








					weixin_39943202的博客




					05-18

					1100











#include #include "intrins.h"#define uint unsigned int //宏定义#define uchar unsigned char //宏定义uchar i=0,j=0,k=0, s=1,f=1,m=0,a[9]; //定义变量sbit K4=P1^3; //位定义sbit K5 =P1^4; //位定义sbit fmq =P3^6; //位定义sbit...


















51单片机LCD屏补充知识








					light_2025的博客




					11-10

					4638











如果按键小于等于10，则按照矩阵按键的数字进行显示，KeyNum%10的意思是1-9键按下时照常显示1-9，因为1-9对10取余就是本身，10对10取余等于0，所以按下10时归0；-----0+按键%10（如果按下1就是1），此时PassWord等于1；LCD屏就是51单片机上显示屏，自我理解的LCD显示屏的功能类似于C语言中的printf函数，将所要达到的结果显示出来-----肉眼可见。-----初始化PassWord是0，按下0*10=0；，按下第五位时不做任何的修改；------中断号、中断资源；


















单片机C语言实例：27、18B20超温警报测试








					m0_49968063的博客




					09-16

					689











程序实例3：1602驱动。


















基于51单片机的定时器产生0.01S的用数码管显示的电子秒表的代码








					05-30










以下是基于51单片机的定时器产生0.01S的用数码管显示的电子秒表的代码，供参考：

```
#include <reg51.h>
#define uint unsigned int
#define uchar unsigned char

uchar code table[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f}; // 数码管显示表
uchar cnt = 0; // 计数器，0.01秒一次
uchar second = 0; // 秒数
uchar minute = 0; // 分钟数
uchar hour = 0; // 小时数
uchar flag = 0; // 计时标志位，0表示停止计时，1表示正在计时

void delay(uint t) // 延时函数
{
    uint i, j;
    for (i = t; i > 0; i--)
        for (j = 110; j > 0; j--);
}

void display() // 数码管显示函数
{
    uchar i;
    uchar code num[] = {hour / 10, hour % 10, minute / 10, minute % 10, second / 10, second % 10}; // 将时间转换为显示格式
    for (i = 0; i < 6; i++) // 数码管扫描循环
    {
        P2 = 0x7f; // 关闭所有数码管
        P0 = table[num[i]]; // 设置当前数码管的显示值
        P2 = ~(1 << i); // 打开当前数码管
        delay(1); // 延时一段时间，以保证显示稳定
    }
}

void timer0() interrupt 1 // 定时器0中断服务程序，每10ms执行一次
{
    TH0 = 0xff; // 重新设置定时器初值
    TL0 = 0x9c;
    cnt++; // 计数器加1
    if (cnt >= 100) // 1秒钟到达
    {
        cnt = 0; // 计数器清零
        if (flag) // 如果正在计时
        {
            second++; // 秒数加1
            if (second >= 60) // 分钟数到达
            {
                second = 0; // 秒数清零
                minute++; // 分钟数加1
                if (minute >= 60) // 小时数到达
                {
                    minute = 0; // 分钟数清零
                    hour++; // 小时数加1
                    if (hour >= 24) // 超过一天，从头开始计时
                    {
                        hour = 0; // 小时数清零
                    }
                }
            }
        }
    }
}

void main()
{
    TMOD = 0x01; // 定时器0工作在模式1（16位定时器）下
    TH0 = 0xff; // 定时器初值为65536-1000=64536（10ms）
    TL0 = 0x9c;
    ET0 = 1; // 开启定时器0中断
    EA = 1; // 开启总中断
    TR0 = 1; // 启动定时器0

    P2 = 0x7f; // 初始化数码管
    P0 = 0x00;

    while (1)
    {
        display(); // 数码管显示
        if (P1 == 0xfe) // 如果P1.0被按下
        {
            flag = 1; // 开始计时
        }
        if (P1 == 0xfd) // 如果P1.1被按下
        {
            flag = 0; // 停止计时
        }
        if (P1 == 0xfb) // 如果P1.2被按下
        {
            flag = 0; // 停止计时
            hour = 0; // 小时数清零
            minute = 0; // 分钟数清零
            second = 0; // 秒数清零
        }
    }
}
```

在上述代码中，使用了定时器0来产生10ms的中断，通过计数器实现0.01秒的计时。在中断服务程序中，更新计时器计数值，并将计数值转换为数码管显示格式。在主函数中，初始化数码管，启动定时器，并进入循环等待状态。在循环中不断检测是否有按键按下，若有按键按下，则相应地执行相应的操作，如开始计时、暂停计时、复位计时等。在数码管显示时，通过数码管的扫描方式和显示格式，保证显示正确。















































		评论












      添加红包















请填写红包祝福语或标题









          个



红包个数最小为10个









          元



红包金额最低5元








          当前余额3.43元
          前往充值 >








          需支付：10.00元













































成就一亿技术人!













            领取后你会自动成为博主和红包主的粉丝
            规则


















hope_wisdom
 发出的红包






























实付元


使用余额支付








            点击重新获取





扫码支付
















        钱包余额
          0








抵扣说明：


 1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
 2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。









      余额充值
