防火墙原理及部署方式（以天融信为例）

一、防火墙的概述

1.1 防火墙的定义

防火墙是一款具备安全防护功能的网络设备。（就是废话！）

1.2 防火墙形态

  软件防火墙：  360、瑞星等等

  硬件防火墙

1.3 防火墙主要作用

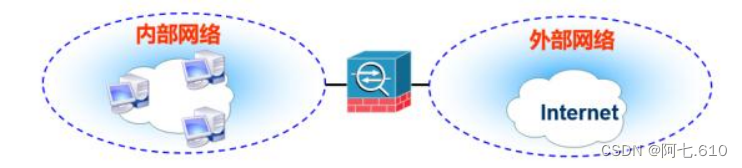

作用：隔离区域/网络隔离/区域隔离

区域隔离：将需要保护的网络与不可信任的网络隔离，对内部信息进行安全防护！

防火墙与路由器得根本区别：

1、具有基本得防御能力（2-4层， NGFW2-5）

2、路由器配通路由，全网互通！   防火墙配通路由，默认一只苍蝇也别想过！

1.4 防火墙的基本功能

   区域隔离

  策略/访问控制ACL

  攻击防护（DDOS）（重心是防止基于2 ，3 ，4层得攻击）

   冗余设计

   日志记录

  路由、交换

●     VPN

   NAT  （源转换=PAT、目标转换==端口映射）

1.5 常见的防火墙产品

天融信

深信服

华为

启明星辰

安恒

思科

juniper

锐捷

奇安信

等等

例如：

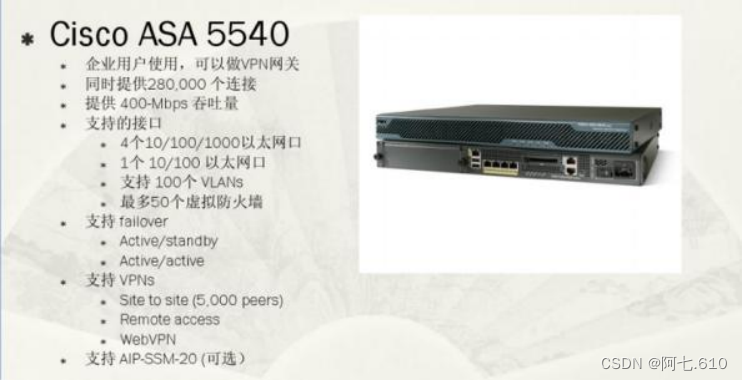

思科：防火墙编号为ASA 55XX

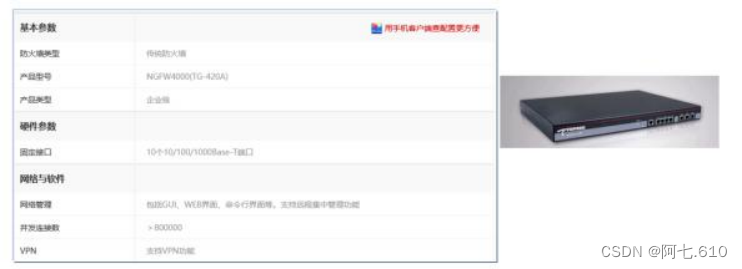

天融信：  NGFW4000

二、防火墙的区域隔离

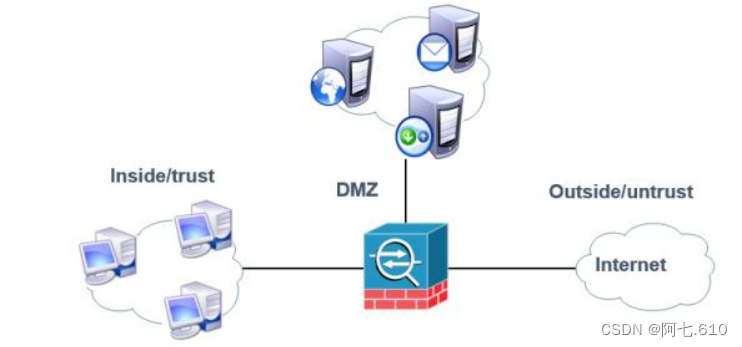

2.1 防火墙的区域概念

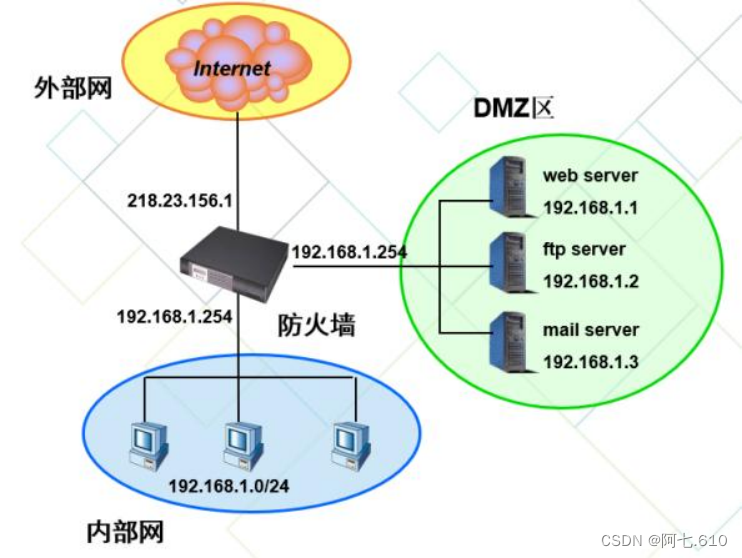

一般防火墙将网络分为3个区域：

信任区域：  Trust / Inside

DMZ区域：隔离区，也称为非军事化区域/停火区

非信任区域：  Untrust / Outside

2.2 区域间通信

默认情况下，区域间通信是完全被屏蔽！

区域间需要写策略，才能放行数据！而且是有放行方向的！

2.3 如何写策略

一般都会采用如何几个策略：

1、 inside -- to -- outside : 全部放行

2、 inside -- to -- DMZ  ：全部放行

3、 DMZ -- to -- Outside  ：全部放行

结果：高区域可以访问低区域，低区域不能访问高区域

2.4 为什么设置DMZ区域？

当公司有需要对外发布服务器的时候，将服务器放置到DMZ区域、并写放行策略：  outside -- to --

DMZ ，一旦DMZ区域被敌人攻破，由于DMZ区域为隔离区域，不会进一步殃及破坏inside区域，所以设 置DMZ区域是为了保护inside区域。

2.5 路由器和防火墙的区别

路由器：配置好IP和路由，默认全网互通！

防火墙：配置好IP和路由，区域间完全被隔离，禁止通信！  ·3

三、防火墙的历史发展和分类

  包过滤防火墙（早期的防火墙）

  应用代理防火墙（早期的防火墙）  proxy

  状态检测防火墙（目前主流防火墙）（2-4层）

   高级应用防火墙（NGFW防火墙/DPI防火墙）（目前主流防火墙）（2-5层， 2-7层）

3.1 包过滤防火墙（早期的防火墙）

只能基于IP与端口号对数据进行过滤、不能对应用层数据做过滤

不够智能，外网回来的包，不能识别是回包，还是主动发的包！

3.2 代理防火墙

特点：可以基于应用层对数据过滤，所谓代理很麻烦，大大降低网络通信效率！

3.3 状态检测防火墙

主流防火墙，智能的检测回包机制！早期的状态检测防火墙依然只能对2/3/4层过滤

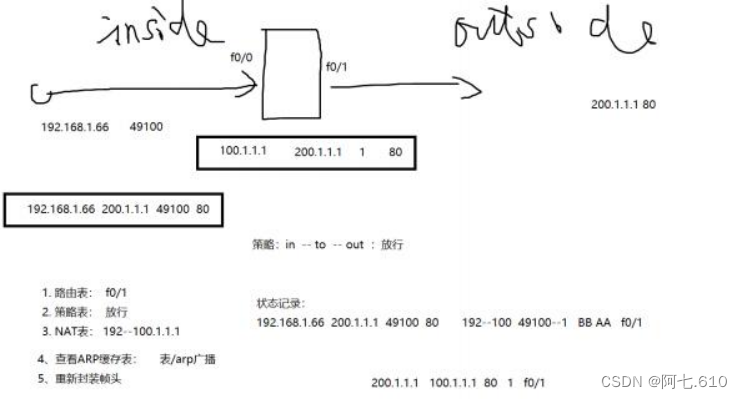

状态检测防火墙数据处理流程图：

3.4 高级应用防火墙

高级应用防火墙DPI防火墙Deep Packet Inspection

在状态检测防火墙的基础上，增加了应用层数据深度检测模块

未来的一个发展方向！能够高速高效的对应用层数据进行过滤！

四、连接配置防火墙的图形界面：

天融信全系产品：

默认eth0端口厂家已经配置好IP了，且IP是：192.168.1.254/24 同时eth0端口默认也开启了443端口，一般伪装成8080

PC插入eth0端口，然后手动将工程师的PC设置IP为192.168.1.1/24

然后打开IE或者chrome浏览器，输入：https://192.168.1.254:8080 用户名：superman 密码：talent

五、防火墙的工作模式与部署位置

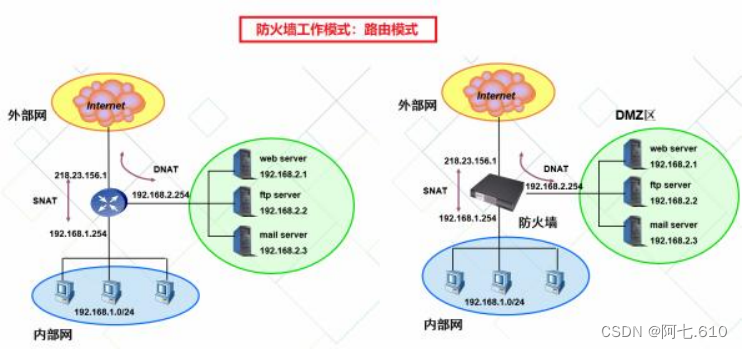

5.1 路由模式

路由模式：防火墙的端口设置为3层端口，防火墙工作在三层路由器模式

路由模式防火墙可以改变网络结构！

一般路由模式的防火墙部署在公司总出口

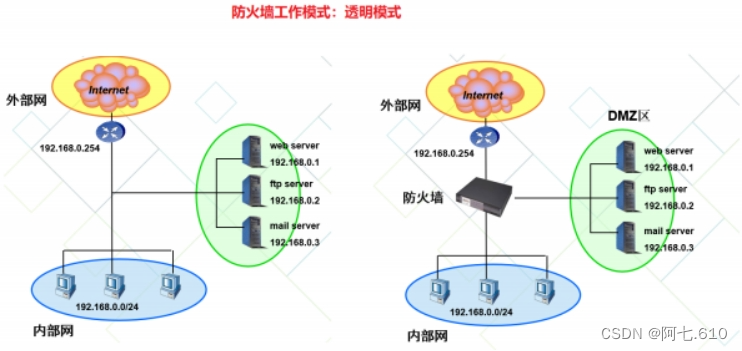

5.2 透明模式

透明模式：防火墙的端口设置为2层端口，防火墙工作在二层交换机模式

透明模式防火墙不会改变网络结构！

一般透明模式的防火墙部署在内部链路上，来保护整个内部或者局部设备！

5.3 混杂模式

实验一

访问控制添加

允许inside访问DMZ

允许inside访问outside

允许DMZ访问outside

实验二

去掉outside网关

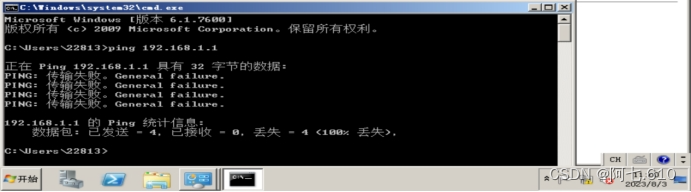

inside ping测试100.1.1.2

地址转换 源地址转换 DMZ inside 目的outside 转为eth2口

高可用性

心跳线作用：监听对方设备是否完好、传输数据

HA实验

将一台win2016主机定义为inside区，将 win2008主机定义为outside区

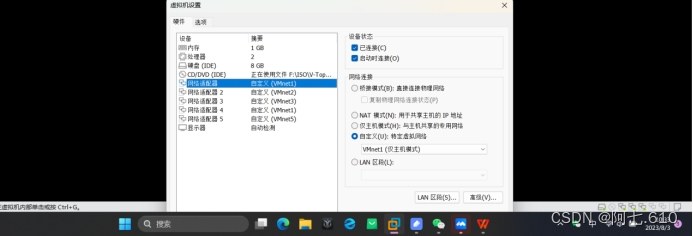

配置主机防火墙的vm网卡到对应的区域

将从机防火墙断网

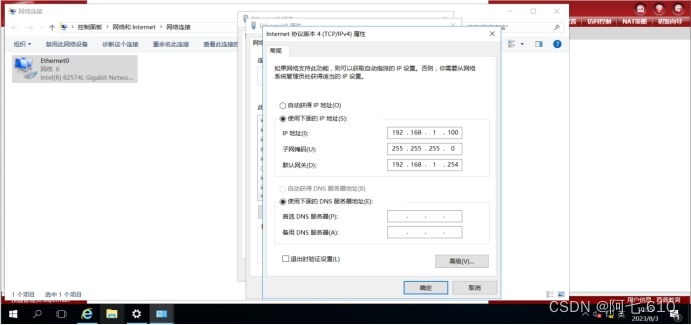

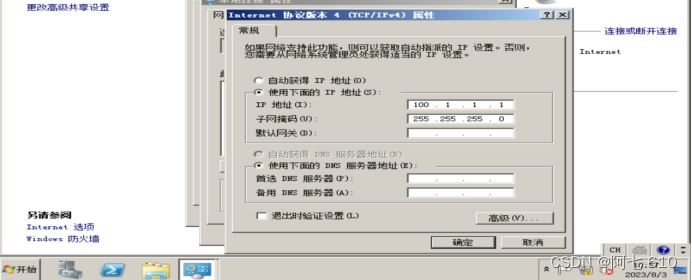

，配置inside主机IP

在inside主机上登录防火墙

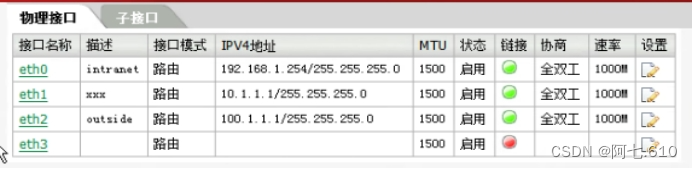

设置eth1为心跳线接口，并选中非同步地址

设置eth2为outside区接口，并选中非同步地址

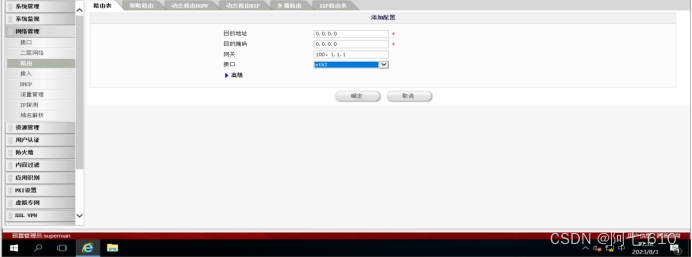

配置路由，网关为100.1.1.1，接口为eth2

清空原有控制访问与地址转换，添加控制访问策略

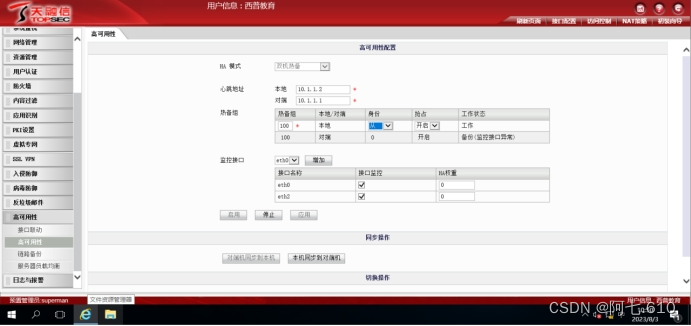

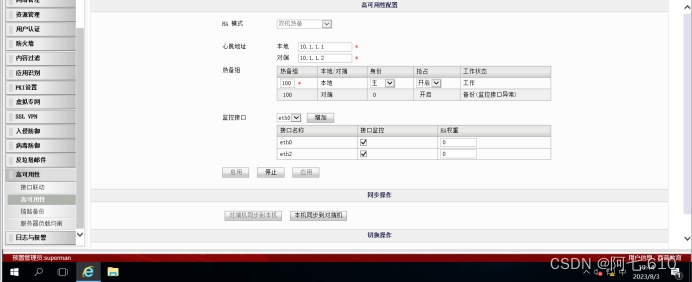

配置高可用性，心跳地址的本地地址与对端地址，开启抢占功能，添加监控接口eth0和eth2

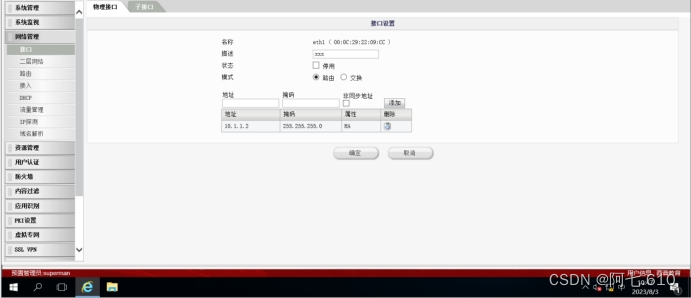

配置outside区IP地址

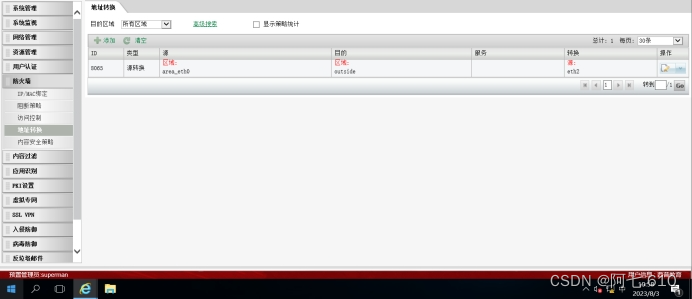

添加地址转换inside通过eth2口到outside区

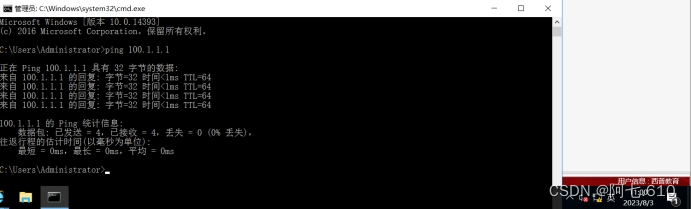

配置后可以发现inside区ping通outside区 outside区ping不通inside区

断开主机防火墙网络，将从机防火墙网络连接，登录从机防火墙

配置从机心跳线接口

配置从机防火墙高可用性双机热备

登录主机防火墙，将主机防火墙备份从本地传输到对端机

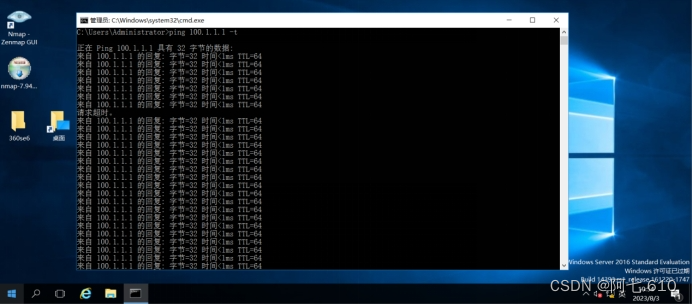

在inside区不断ping outside区，将从机防火墙连接上网络，主机防火墙断开网络

可以看见中间丢失了一个数据包，就是在主机防火墙出错时，将数据备份给备机防火墙时丢失了一个数据包，但后续有能连接上了，说明备机防火墙发挥作用，此时时备机防火墙在发挥作用。至此，实验成功
