D133AL低功耗LDO稳压器：技术解析与应用设计

引言

在现代电子设计中，低功耗和高效率是至关重要的。D133AL是一款500mA固定输出电压低功耗低压差线性稳压器（LDO），以其宽泛的输入电压范围和出色的负载调节能力，成为众多应用的理想选择。本文将深入解析D133AL的技术特性和应用设计。

1. 产品概述

D133AL是一款三端固定输出电压的低功耗LDO稳压器，具有以下特点：

• 输出电流：保证500mA输出电流。

• 输入电压范围：最高可达12V。

• 输出电压选项：1.5V、1.8V、2.5V、3.3V、5.0V。

• 内置保护：电流限制和热限制功能，提供最大化的故障保护。

• 封装形式：SOT89-3封装，适合自动贴片和大批量生产。

2. 技术参数详解

• 输出电压精度：±2%。

• 输入电压范围：-0.3V至12V。

• 工作结温范围：-40℃至125℃。

• 存储温度范围：-65℃至150℃。

• 功耗限制：SOT89封装下为0.5W。

• 温度系数：50至150ppm/℃。

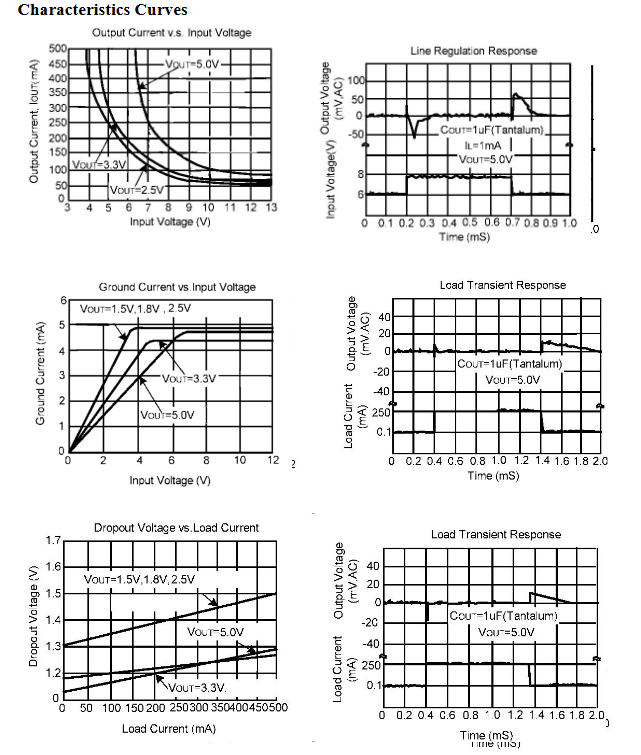

• 负载调节：在1mA至500mA负载变化下，电压变化为10至50mV。

• 线性调节：0.5%VOUT。

• 电流限制：550mA。

• 电压降：在1.5V输出下，电压降为200mV（典型值）。

• 待机电流：在无负载情况下，待机电流为6mA。

3. 典型应用电路

3.1 基本应用电路

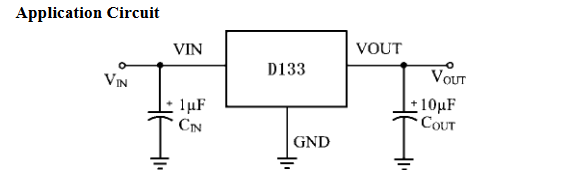

D133AL的基本应用电路非常简单，只需将输入引脚（IN）连接到电源，输出引脚（OUT）连接到负载，地引脚（GND）接地即可。这种配置适用于大多数低压差稳压需求。

3.2 可调输出电压电路

通过外接电阻分压器，可以实现可调输出电压。具体电路设计如下：

• 在输出引脚（OUT）和地之间接入一个分压电阻网络。

• 根据分压比计算所需电阻值，确保输出电压满足设计要求。

3.3 双电源电路

在需要正负电源的应用中，可以将两个D133AL稳压器反向连接，形成双电源系统。这种设计适用于运算放大器等需要双电源的电路。

4. 设计注意事项

• 散热设计：由于功耗限制为0.5W，设计中需确保良好的散热，尤其是在高负载或高环境温度下。

• 输入电容：建议在输入端添加一个1μF至10μF的陶瓷电容，以提高电源稳定性。

• 输出电容：输出端建议添加一个10μF的电容，以减少输出纹波。

5. 总结

D133AL低功耗LDO稳压器凭借其优异的性能和灵活的应用设计，成为LAN卡、CD-ROM、DVD、无线通信系统等设备的理想选择。通过本文的介绍，工程师可以快速掌握其技术参数和应用设计要点，为实际项目提供可靠的电源解决方案。

附录：封装尺寸

• SOT89-3封装：尺寸为4.40mm×2.35mm，适合自动贴片和大批量生产。

希望本文能为您的电子设计提供帮助！如需进一步了解，请私聊要详细资料。
