低噪声、低电压、低功耗特点的双运算放大器D722

概述

      Silicore

     D722具有低噪声、低电压、低功耗特点的双运算放大器，具有9MHz的高增益带宽积，转换率为8.5V/μs, 5V时静态电流为0.97mA／每个放大器。适用于低电压和低噪声场合的应用系统，它提供轨到轨的输出摆幅，符合工业控制的温度范围(−40℃~ +125℃)。工作电压从2.5V到5.5v。

      D722采用SOP8或MSOP8两种封装形式。

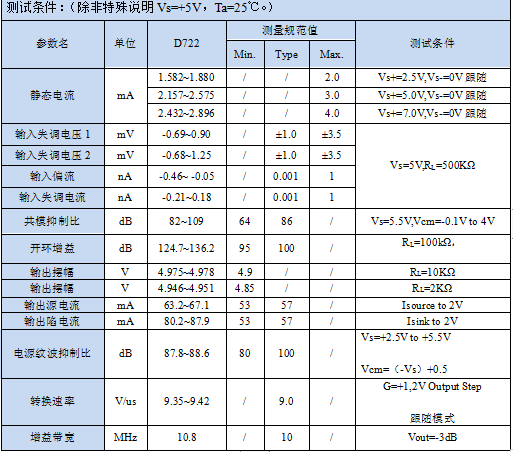

基本电参数测试

测试结果如下：

原理图

D722用在电磁炉温度检测放大

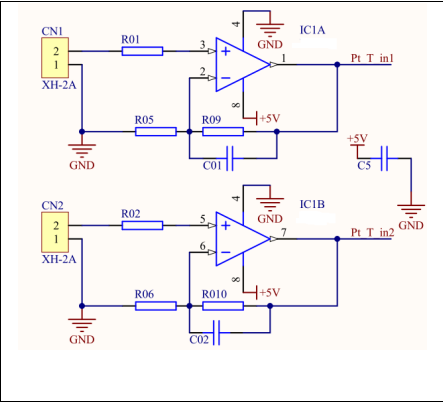

1、原理图（R01＝R02＝R05＝R06＝1KΩ，R09＝R010＝100KΩ，C01＝C02＝1nF）：

2、在整机上进行测试(CN1和CN2为热电偶感应电压）结果如下：
