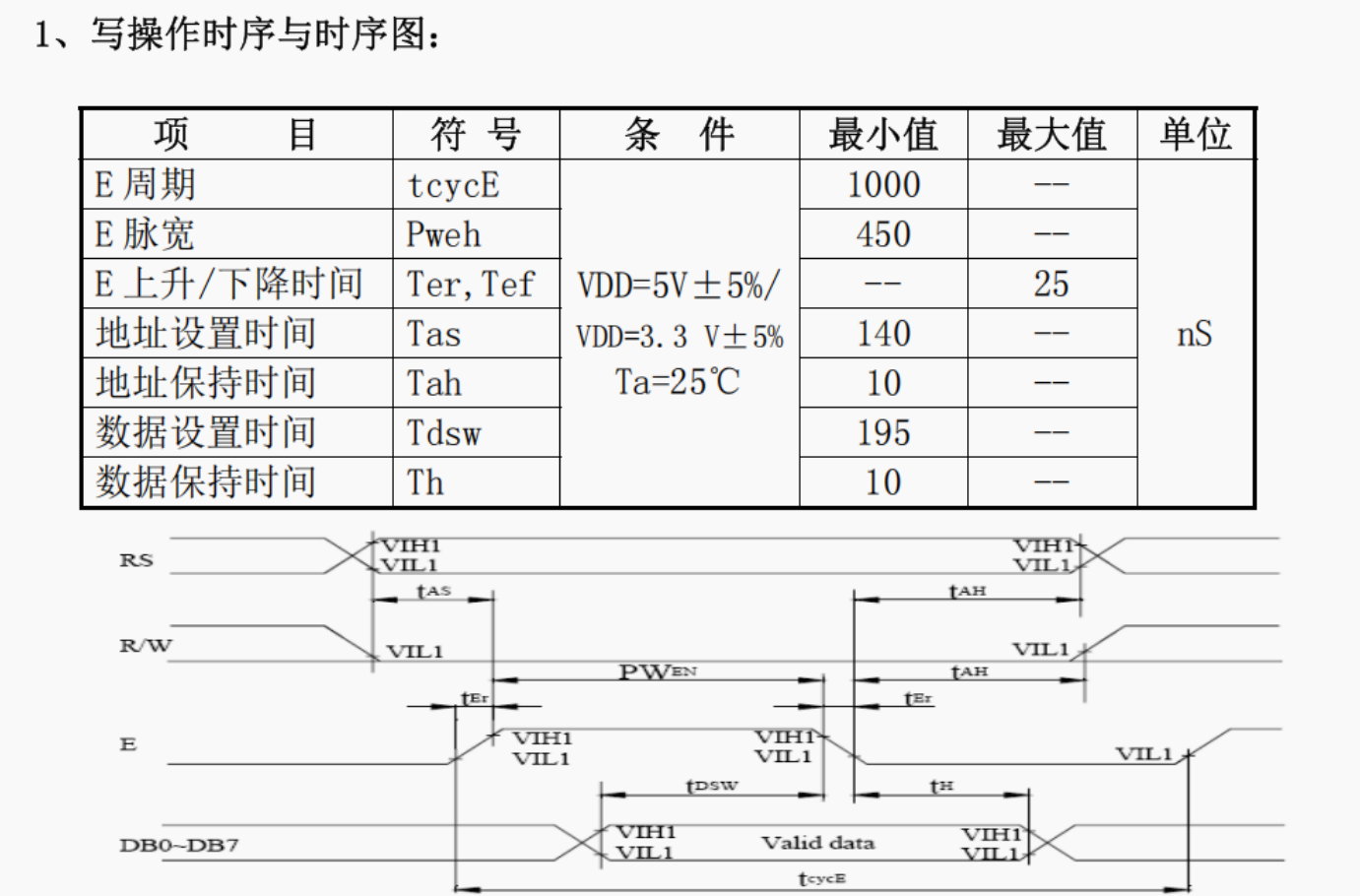

LCD1602的时序图分析

感觉国内的教育就是一坨啊

在理解时序图时往往有很多类似潜规则的东西，没有人教的话，很难看懂，对小白很不友好

这边我来解释几个常见误区

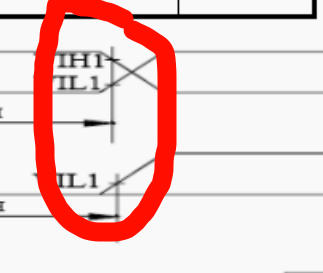

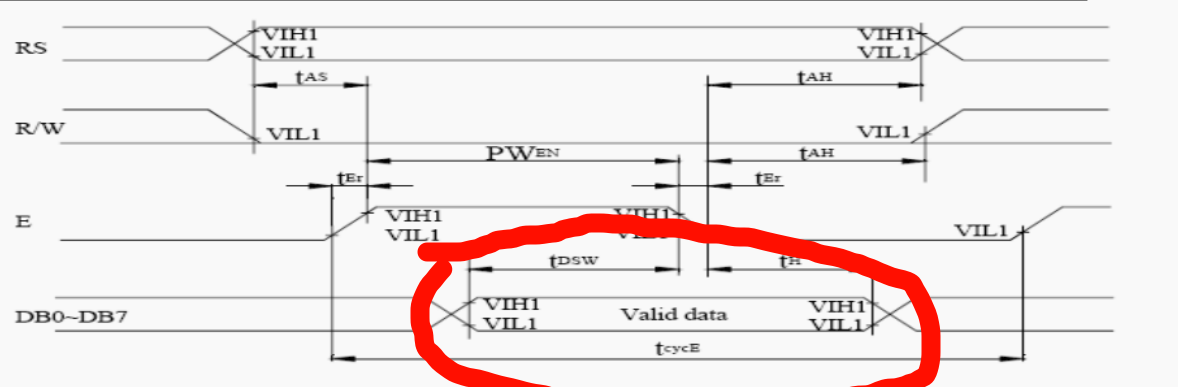

1.几乎所有时间节点的位置都和电平变化的时间是错开的，我常以为这一操作另有深意。但其实时间节点，就该是和电平的改变的位置是一致的，之所以这么做是为了看起来更“清晰”（😀）2.在这边我们看到DB0-DB7的时序变化是在E开了高电平之后的，所以我一直想那不应该是先使能，再设置数据吗？但以常识来讲，应该是先把数据先设置好再使能啊？？？终于我了解到这幅图的意思是指，在Vaild data（有效数据）这段时间一定要保持数据不变，其侧重点在于这段时间数据是正确且不变，而在这一时刻之前的数据理论上来讲什么状态都是可以的，但流氓的一点在于，那我在这之前写正确的数据也不错啊（😀），所以在使能之前写数据是对的。

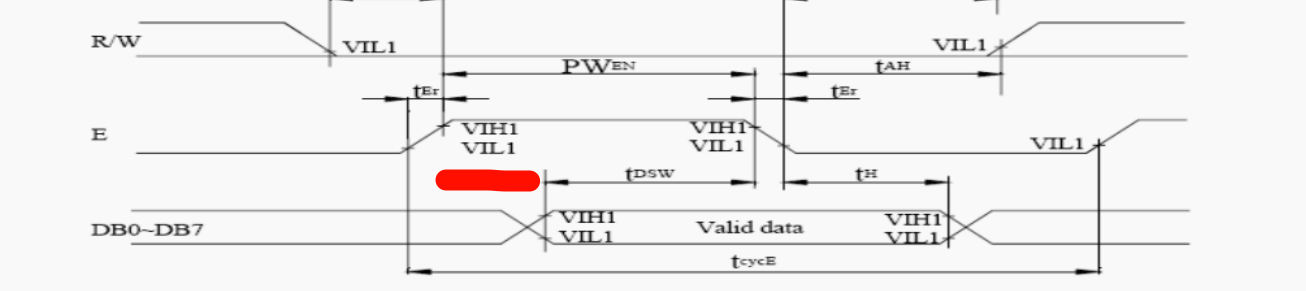

        那我使能之后写就错了？可以看到使能之后写数据给我们的时间只有红线这一块，这段时间其实是不确定的，只知道最小需要时间为Pwen-Tdsw=255ns，无法得知最大时间不能超过多少，但要在这一段时间写八位并口数据时间不一定能满足条件。假设89C51 的一个机器周期由 12 个时钟周期组成 。若外接晶振频率为 12MHz ，时钟周期是 (1/12\) μs ，机器周期就是 1μs 。那其实写入时间应该是1us，但即使这样我们还是无法得知能否在数据保持时间来临时，把正确的数据写上。所以我们没必要强行卡这个time（放过自己不好吗😀）。

        另外我们看到这个时序图好多地方有两个线组成，其实就是表示两种不同的情况。为什么会有两种情况呢(😀)？以RS位举例，因为写LCD1602分为写数据和写地址，用RS这一位来进行控制，所以在写操作的时序图上，就有两种时序啦。（所以为什么不弄写数据和写地址两个图呢？是觉得自己能用一张图表示两种状态很厉害吗😀，sb😀）

下面我来写一下LCD1602的写数据的伪代码

void LCD_WriteData()

{

//写数据时RS要置1

RS=1;

//RW在读和写中选择写，即置0

RW=0；

//把数据端上来把

LCD_D[8]=Data[8];

//使能

E=1；

//数据读取的时间至少要195ns

Delay();

E=0;

//数据读取完了还保持时间10ns，这么点时间可以不加吧。。。，至此结束

Delay();

}
