【5】简单交换式以太网的组建

交换式以太网

（1）集线器与共享式以太网

        在认识集线器之前，先了解一下中继器。在我们接触到的网络中，最简单的就是两台主机通过两块网卡构成“双机互连”，两块网卡之间通常是由非屏蔽双绞线来连接。

        因为双绞线在传输信号时信号功率会逐渐衰减，当信号衰减到一定程度时将造成信号失真，因此在保证信号质量的前提下，双绞线的最大传输距离为100米。当两台电脑之间的距离超过100米时，为了实现双机互连，人们便在这两台电脑之间安装一个“中继器”。它的作用就是将已经衰减得不完整的信号经过整理。又一次产生出完整的信号再继续传送。

        集线器实际就是一种多端口的中继器。通过这些接口，集线器便能为对应数量的主机完毕“中继”功能。因为它在网络中处于一种“中心”位置。因此集线器也叫做“Hub”。

        集线器本身不能识别目的物理地址，当同一局域网内的A主机给B主机数据传输时，数据包在以集线器为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收，因此，集线器是一种“共享”设备。使用集线器组建的以太网，物理上为星型结构而逻辑上为总线型结构，以共享传输介质为最大特点，如图所示，称之为共享式以太网。

        共享式以太网是最简单、最便宜、最常用的一种组网方式。但是，在网络应用和组网过程中，共享式以太网也暴露出它的弱点。

        覆盖的地理范围有限。按照CSMA/CD的有关规定，以太网覆盖的地理范围随着网络速度的增加而减小。一旦网络速率固定下来，网络的覆盖范围也就固定下来。因此，只要两个节点处于同一个以太网中，它们之间的最大距离就不能超过这一固定值，不管他们之间的连接跨越一个集线器还是多个集线器。如果超过这个值，网络通信就会出现问题。

        网络总带宽容量固定。共享式以太网的固定带宽容量被网络上的所有节点共同拥有，随机占用。网络中的节点越多，每个节点平均可以使用的带宽越窄，网络的响应速度也会越慢。例如，对于一个100Mb/s以太网，如果连接10个节点，则每个节点平均带宽为10Mb/s，如果连接节点增加到100个，则每个节点平均带宽下降为1Mb/s。

        不能支持多种速率。由于以太网共享传输介质，因此，网络中的设备必须保持相同的传输速率。否则一个设备发送的信息，另一个设备不可能收到。单一的共享式以太网不可能提供多种速率的设备支持。

（2）交换机与交换式以太网

        通常，人们利用“分段”的方法解决共享式以太网存在的问题。所谓的“分段”，就是将一个大型的以太网分割成两个或多个小型的以太网，每个段（分割后的每个小以太网）使用CSMA/CD介质访问控制方法维持段内用户的通信。段与段之间通过一种“交换”设备进行沟通。这种交换设备可以将在一段接收到的信息，经过简单的处理转发给另一段，这就是交换式以太网。

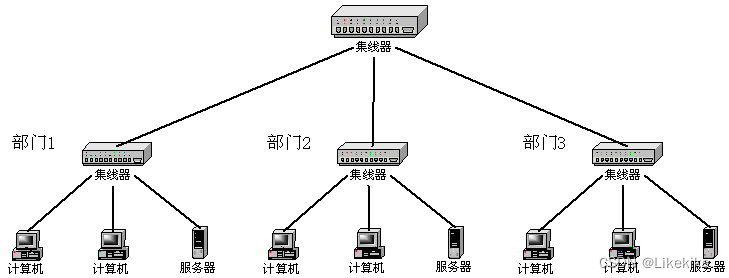

        如下图所示，给出了一个通过集线器级联组成的大型以太网。尽管部门1、部门2和部门3都通过各自的集线器组网，但是，由于使用共享式集线器连接各个部门的集线器。因此，所构成的网络仍然属于一个大的以太网。这样，每台计算机发送的信息，将在全网流动，即使它访问的部门的服务器也是如此。

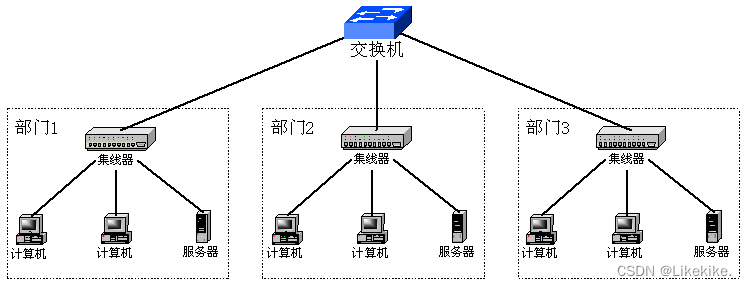

        通常，部门内部计算机之间的相互访问是最频繁的。为了限制部门内部信息在全网流动，利用交换设备将整个大的以太网分段，每个部门组成一个小的以太网，部门之间通过交换设备相互连接，如图所示。通过分段，既可以保证部门内部信息不会流至其他部门，又可以保证部门之间的信息交互。以太网节点的减少使冲突和碰撞的几率更小，网络的效率更高。不仅如此，分段之后，各段可按需要选择自己的网络速率，组成性能价格比更高的网络。

        交换设备有多种类型，局域网交换机、路由器等都可以作为交换设备。交换机工作于数据链路层，用于连接较为相似的网络（例如以太网－以太网）；而路由器工作于互联层，可以实现异型网络的互联（例如以太网－帧中继）。

        典型的局域网交换机是以太网交换机。以太网交换机可以通过交换机端口之间的多个并发连接，实现多节点之间数据的并发传输。这种并发数据传输方式与共享式以太网在某一时刻只允许一个节点占用共享信息的方式完全不同。

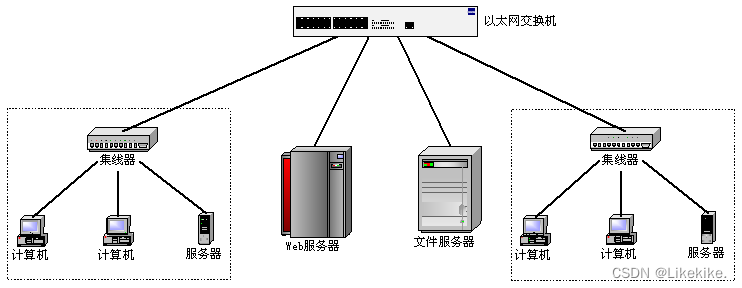

        交换式以太网建立在以太网基础之上。利用以太网交换机组网，既可以将计算机直接连到交换机的端口上，也可以将他们连入一个网段，然后将这个网段连到交换机的端口。如图所示，利用以太网交换机将两台服务器和两个以太网连成一个交换式的局域网。如果将计算机直接连到计算机的端口，那么它将独享该端口提供的带宽；如果计算机通过以太网连入交换机，那么该以太网的所有计算机共享交换机端口提供的带宽。

 Packet Tracer的使用

        Packet Tracer（简称PT）是Cisco公司发布的一个网络模拟器，提供可视化、可交互的用户图形界面，来模拟各种网络设备及其网络处理过程，使得实验更直观、更灵活、更方便。

        PT 提供两个工作区：逻辑工作区（Logical）与物理工作区（Physical），如图5.6所示。在主界面的左上角可以切换这两个工作区域。

• 逻辑工作区：主要工作区，在该区域里面完成网络设备的逻辑连接及配置。
• 物理工作区：该区域提供了办公地点（城市、办公室、工作间等）和设备的直观图，可以对它们进行相应配置。

        PT 提供两种工作模式：实时模式（Real-time）与模拟模式（simulation），如图5.7所示。在主界面的右下角可以切换这两种模式。

• 实时模式：默认模式。提供实时的设备配置和Cisco IOS CLI(Command Line Interface)模拟。
• 模拟模式：Simulation模式用于模拟数据包的产生、传递和接收过程，可逐步查看。

        在使用PT软件进行网络模拟实验时，我们可以将图例区的设备用鼠标点击后放置在逻辑工作区，来完成网络模拟。在PT主界面的左下角的图例导航区（Symbol Navigation）可以切换不同的设备图例。如单击路由器图标，右边出现所有可选的路由器型号，然后可以从导航区拖动某个设备图标到工作区。

练习与思考

1.请查阅技术资料，完成下列选择题。

（1）在以太网中，集线器的级联（ C   ）。

A.必须使用直通UTP电缆                    B.必须使用交叉UTP电缆

C.必须使用同一种速率的集线器               D.可以使用不同速率的集线器

（2）下列哪种说法是正确的（   A ）。

A.集线器可以对接收到的信号进行放大         B.集线器具有信息过滤功能

C.集线器具有路径检测功能                   D.集线器具有交换功能

（3）正确描述100Base-TX特性的是（  A   ）。（2004.11 网络管理员试题）T代表双绞线，速率100兆，TX五类双绞线，

A.传输介质为阻抗100Ω的5类UTP，介质访问控制方式为CSMA/CD，每段电缆的长度限制为100m，数据传输率为100Mb/s

B.传输介质为阻抗100Ω的3类UTP，介质访问控制方式为CSMA/CD，每段电缆的长度限制为185m，数据传输率为100Mb/s

C.传输介质为阻抗100Ω的3类UTP，介质访问控制方式为TokenRing，每段电缆的长度限制为185m，数据传输率为100Mb/s

D.传输介质为阻抗100Ω的5类UTP，介质访问控制方式为TokenRing，每段电缆的长度限制为100m，数据传输率为100Mb/s

（4）1000BaseLX使用的传输介质是（ D   ）。（2005.5 网络管理员试题）LX是光纤。

A.UTP         B.STP       C.同轴电缆          D.光纤

（5）组建局域网可以用集线器，也可以用交换机。用集线器连接的一组工作站（    ），用交换机连接的一组工作站（ B   ）。（2004.11 网络管理员试题）冲突域是一个网络范围，只能一个一个来，广播域是一个网络范围，一个发所有都可以接受到。

A.同属一个冲突域，但不属一个广播域

B.同属一个冲突域，也同属一个广播域

C.不属一个冲突域，但同属一个广播域

D.不属一个冲突域，也不属一个广播域

2.思考与讨论

（1）请比较共享式以太网和交换式以太网，说明两种以太网的异同点。

共享式以太网采用了以共享集线器为中心的星型连接方式，但其实际上是总线型的拓扑结构；集线器工作原理：以广播方式向各端口发送数据。当网络规模不断扩大时，网络中的冲突就会大大增加，造成网络整体性能下降。交换式以太网采用交换机作为中央设备的以太网成为交换式以太网；交换机提供了多个通道，允许多个用户之间同时进行数据传输。

（2）请查阅相关技术资料，说明什么是冲突域，什么是广播域？

1. 冲突域：冲突域是指同一时间内只能有一台设备发送信息的范围。在以太网中，冲突域是由hub组织的，一个hub就是一个冲突域。交换机的每个端口都是一个冲突域。冲突域是基于第一层（物理层）。

2. 广播域：广播域是指网络中所有能接收到同样广播消息的设备的集合。如果站点发出一个广播信号，所有能接收到这个信号的设备范围称为一个广播域。广播域是基于第二层（数据链路层）。

需要注意的是，广播域可以跨网段，而冲突域只是发生在同一个网段的。路由器是第三层设备，可以隔离广播域，其每一个端口就是一个广播域。但路由器不能隔离冲突域，除非它下直连交换机，此时路由器到交换机之间也存在冲突域。

（3）在以太网中发生了冲突和碰撞是否说明这时出现了某种故障？

在以太网中发生了冲突和碰撞，并不一定说明网络出现了故障。在传统的以太网技术中，冲突和碰撞是正常现象，这是因为多个设备同时尝试通过共享介质发送数据时会发生碰撞。然而，在现代以太网技术中，使用交换机和全双工通信大大减少了冲突的可能性。

（4）如果将已有的10 Mb/s以太网升级到100 Mb/s，试问原来使用的连接导线是否还能继续使用？

只要原来10 Mb/s以太网使用的是5类线.现在就可以继续用在 100 Mb/s 中。但一定要注意 RJ一45连接线的线序必须是符合标准规定的。如果不按照标准线序制作网线，那么在某些情况下（例如网线很短的10Mb/s以太网），也许还勉强可以工作。但在这种情况下将10 Mb/s以太网升级100Mb/s以太网，就很可能无法正常工作。

（5）使用5类线的10Base-T以太网的最大传输距离是100m，但听到有人说，他使用10Base-T以太网传送数据的距离达到180 m，这可能吗？

可能。这是因为有许多因素决定以太网的最大传输距离。当一些具体条件（如导线的电阻、实际的信噪比等）发生变化时，以太网的最大传输距离就会起变化。

（6）以太网的覆盖范围受限的一个原因是：如果站点之间的距离太大，那么由于信号传输时会衰减得很多因而无法对信号进行可靠的接收。试问：如果我们设法提高发送信号的功率，那么是否就可以提高以太网的通信距离？

不行。决定能否正确接收信号并非取决于信号的绝对功率大小，而是取决于信噪比。以太网信道中的噪声主要是其他双绞线[2]中的信号通过电磁感应所造成的。如果所有的站都提高信号的发送功率，那么这种噪声功率也随之增大，结果信噪比并未提高，因而并没有降低误码率。所以依靠增大信号的发送功率是不能增大以太网的通信距离的。

（7）如果某人家有3台计算机，需要共享上网，是否需要使用集线器或者交换机？如果需要，请问你会选择集线器，还是选择交换机？如何连接？

如果某人家有3台计算机需要共享上网，确实可以使用集线器（Hub）或者交换机（Switch）来连接这些计算机。选择集线器还是交换机取决于具体的网络需求和预算。

1. 集线器（Hub）：

集线器是一种基础的网络设备，它允许多个网络设备通过有线方式连接到同一个网络中。集线器在OSI模型的第一层（物理层）工作，它只是简单地转发接收到的数据包到所有其他端口，不做任何过滤或优化处理。因此，使用集线器时，网络中的带宽是共享的。

2. 交换机（Switch）：

交换机则是一种更先进的网络设备，它在OSI模型的第二层（数据链路层）工作。交换机可以识别连接到它的每台设备的MAC地址，并且能够根据这些信息智能地转发数据包到正确的目的地，而不是简单地广播到所有端口。这样可以减少不必要的流量并提高网络效率。交换机通常提供比集线器更高的性能和更多的特性，如端口速率协商、VLAN支持等。

连接方法：

无论是选择集线器还是交换机，基本的连接方式相似：

1. 将集线器或交换机的一个端口通过网线连接到家庭宽带路由器的LAN口。

2. 将每台计算机通过网线连接到集线器或交换机的剩余端口。

3. 确保所有计算机的网络设置正确，包括IP地址、子网掩码、默认网关和DNS服务器等。

如果网络需求不高，且预算有限，可以选择集线器。但如果希望有更好的网络性能和管理功能，建议选择交换机。对于大多数家庭用户来说，交换机通常是更好的选择，因为它提供了更好的性能和扩展性。
