（三）交换机的基本操作、配置、 虚拟局域网配置和应用

 一、实验目的

1.掌握交换机的基本配置。

2.掌握VLAN的基本配置。

二、实验内容

某学院内网为一个大的局域网，其校园内有多栋教学实验楼，二层交换机LSW1放置在A实验楼，该楼有1号、 2号机房；二层交换机LSW2放置在B实验楼，该楼有3号、4号机房。根据教学要求，1号机房和3号机房属于同 一个教研室，相互之间允许通信，但他们与2号、4号机房不能互相通信，机房内的主机可以互相访问。 请在eNSP环境下，构建网络拓扑，按照实验指导书中的设备编址要求进行配置，在交换机上划分不同的VLAN， 使得1号机房和3号机房可以互通。

三、实验过程及结果

1.建立拓扑

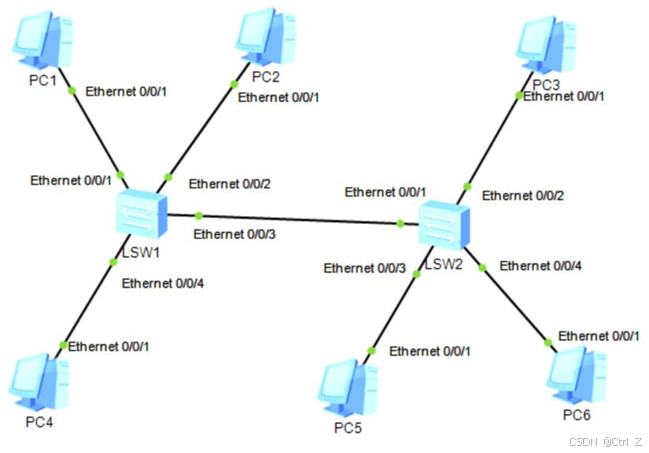

启动 eNSP，按照下图所示的网络拓扑结构放置和连接设备，并显示各个接口，再启动所有设备，（交 换机型号 S3700）。

2.配置主机

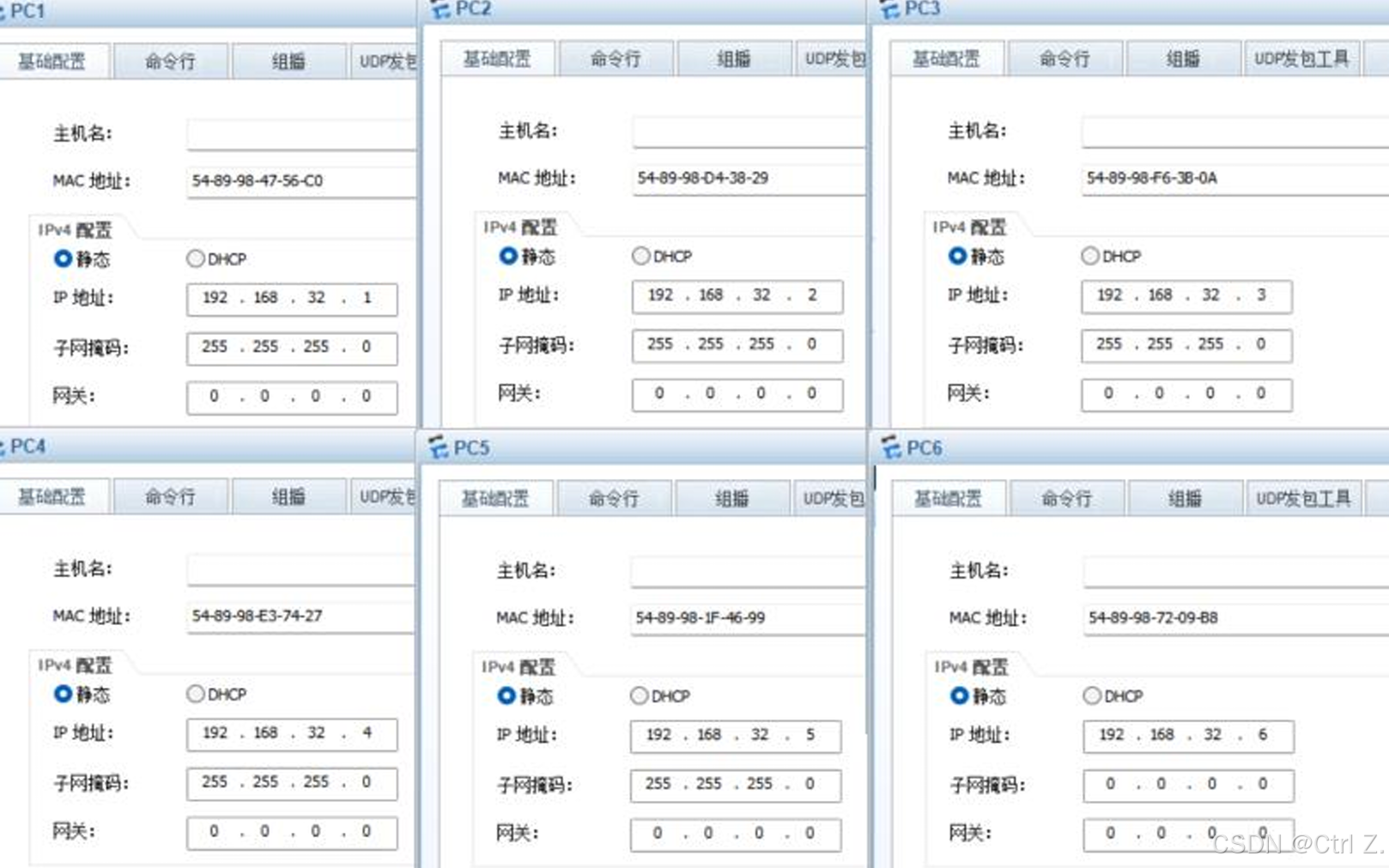

（1）配置所有主机的IP地址和子网掩码

PC1～PC6分别分配IP地址192.168. 32.1～192.168.32.6，子网掩码均为255.255.255.0。

（2）检测链路连通性

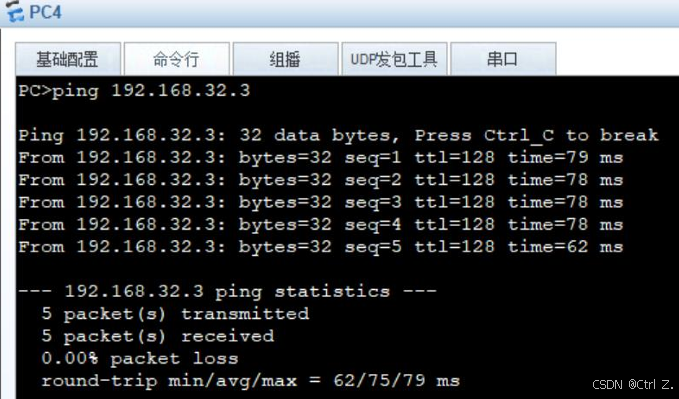

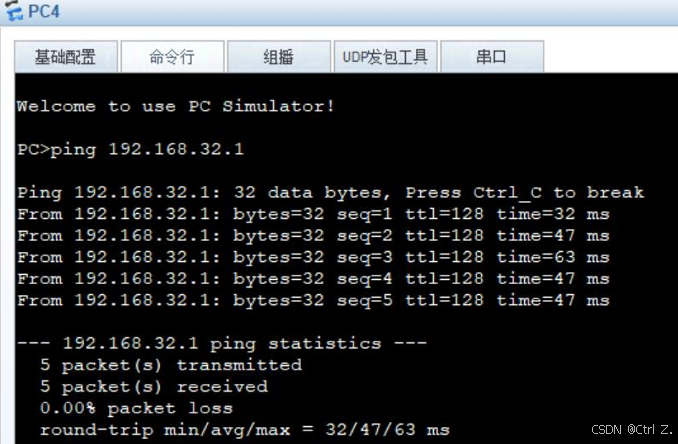

所有主机互相通信，测试连通性。例如PC4使用ping命令测试与PC1、PC3连通性。

3.配置交换机

（1）更改交换机名字

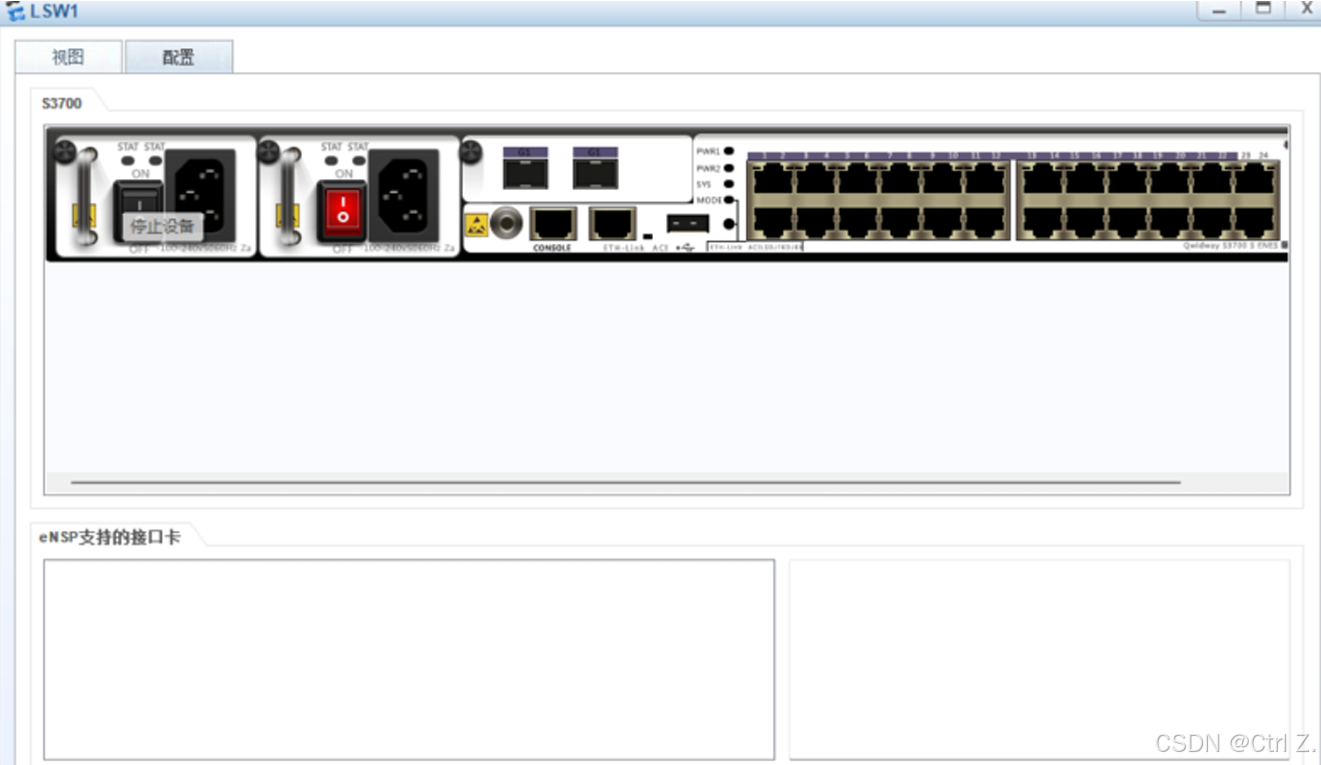

右键单击拓扑中的 LSW1 交换机设备图标，选择“设置”，进入设备接口配置界面。 在“视图”页面，可以 查看设备面板。如图所示：

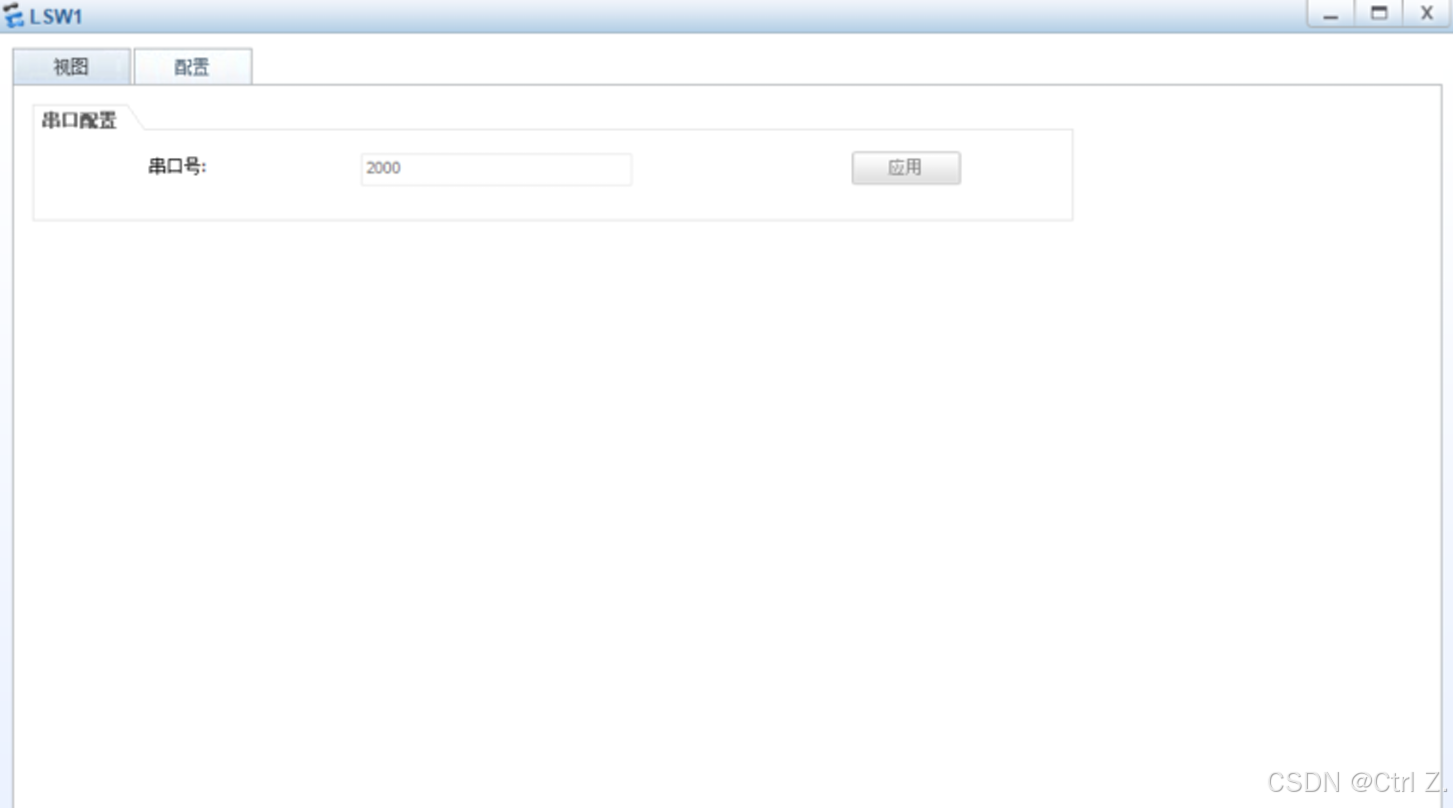

在“配置”页面，可以设置设备的串口号。如图所示：

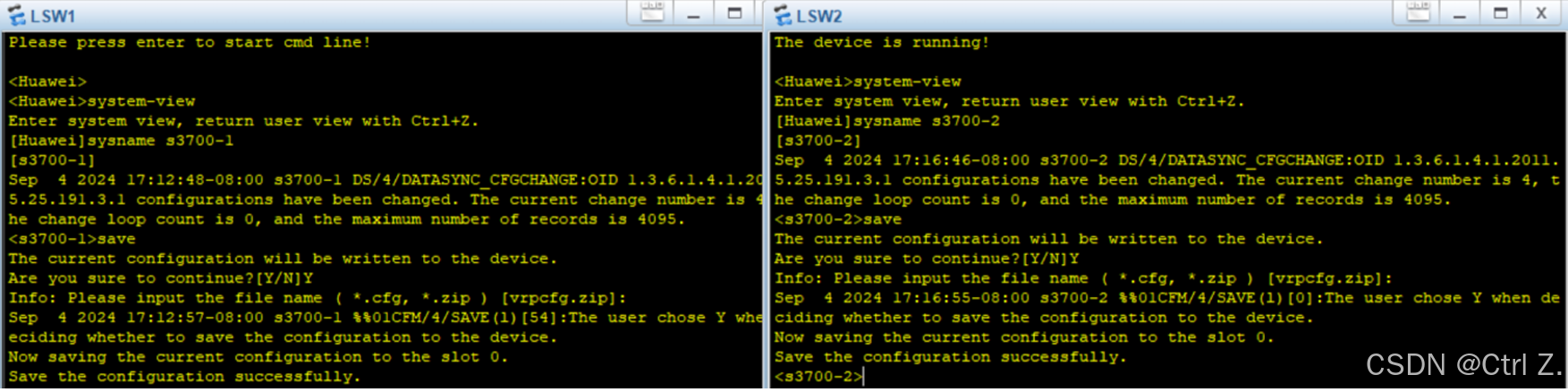

 右键单击拓扑中的 LSW1 交换机设备图标，选择“CLI”，进入设备命令行界面， 使用命令行来配置设备。 分别修改 LSW1，LSW2 的名字为：s3700-1，s3700-2，并保存。如图所示：

（2）创建VLAN2，VLAN3，VLAN5

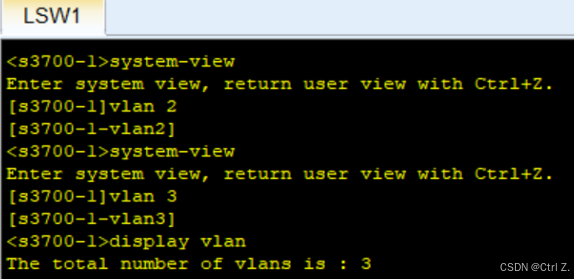

①在 LSW1 交换机系统试图下，使用 vlan 命令创建 VLAN2，VLAN3。

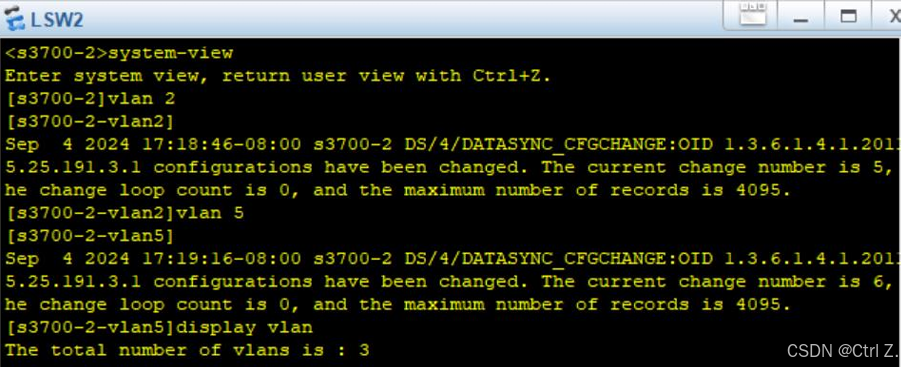

②在 LSW2 交换机系统试图下，使用 vlan 命令创建 VLAN2，VLAN5。

（3）显示两台交换机的VLAN信息

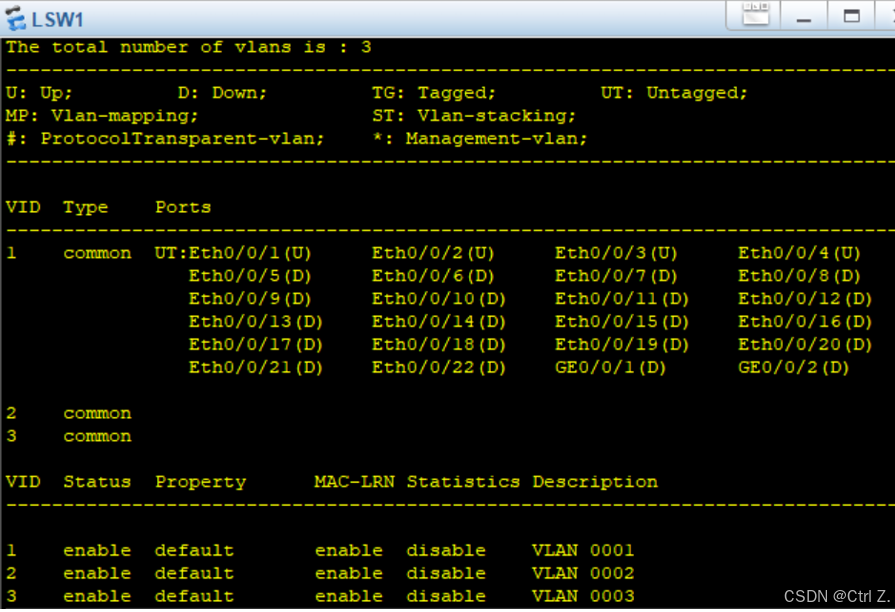

①显示 s3700-1 交换机 VLAN 信息。

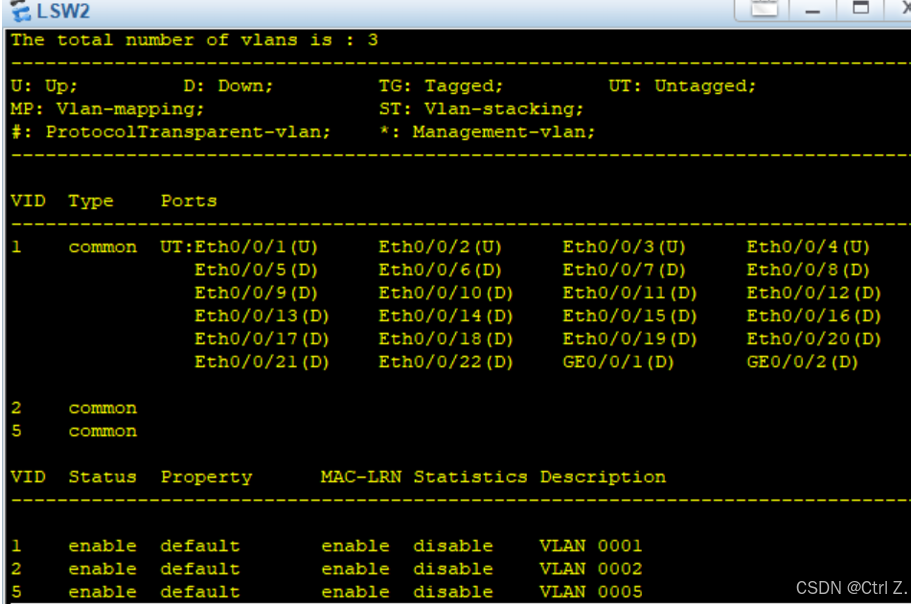

②显示 s3700-2 交换机 VLAN 信息。

 （4）配置两台交换机的交换机接口

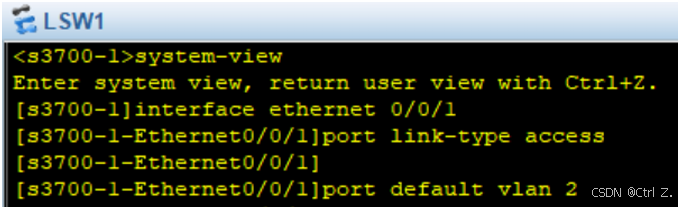

①配置LSW1交换机s3700-1-Ethernet0/0/1端口。

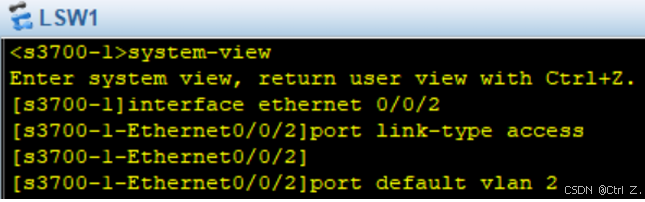

②配置LSW1交换机s3700-1-Ethernet0/0/2端口。

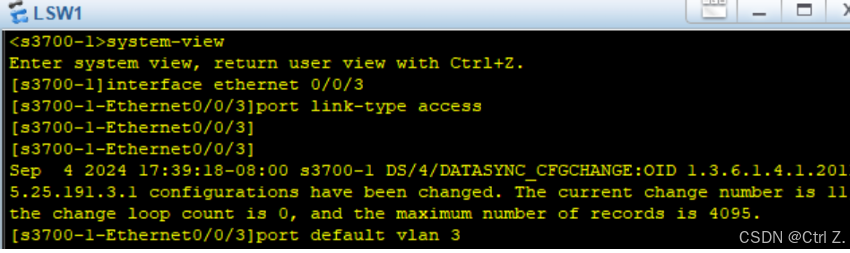

③配置LSW1交换机s3700-1-Ethernet0/0/3端口

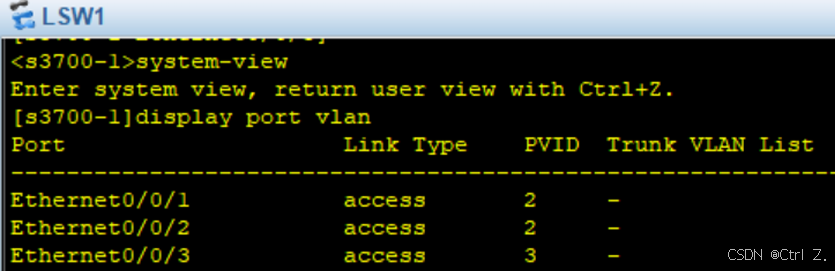

④显示LSW1交换机端口配置情况

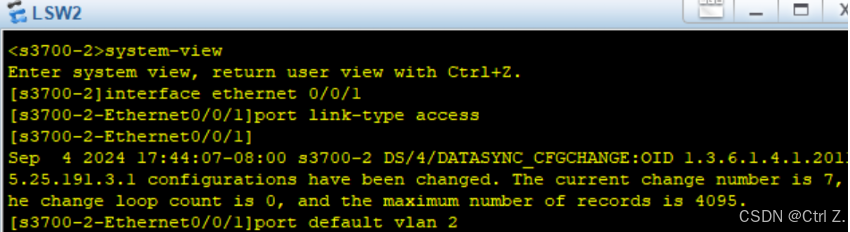

⑤配置LSW2交换机s3700-2-Ethernet0/0/1端口

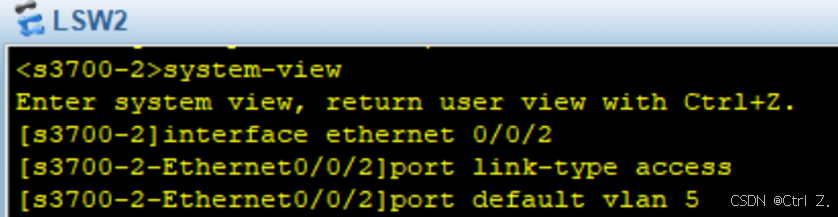

 ⑥配置LSW2交换机s3700-2-Ethernet0/0/2端口

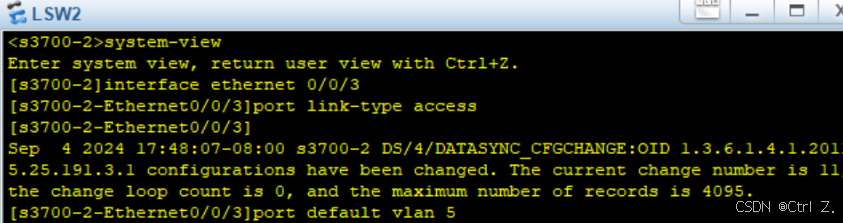

⑦配置LSW2交换机s3700-2-Ethernet0/0/3端口

⑧显示LSW2交换机端口配置情况

（5）检测配置结果

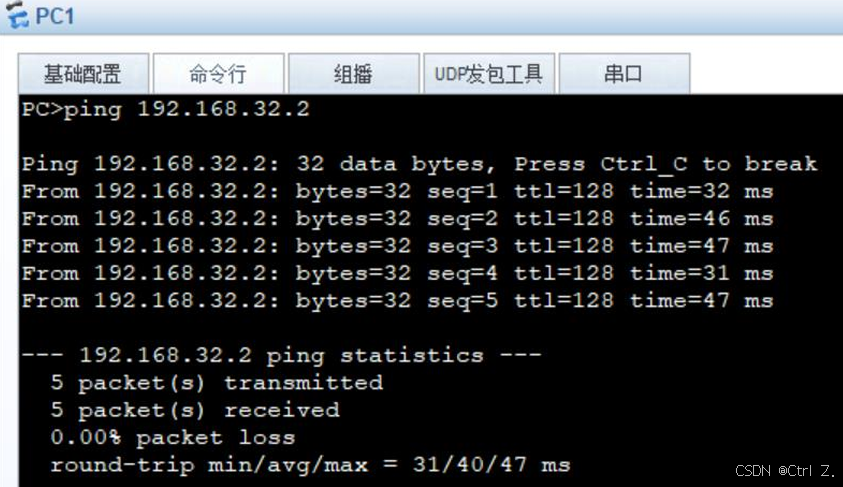

①PC1--PC2联通情况

同一 VLAN 下，PC1—PC2 连通性测试，通信成功。说明 VLAN 配置正确。

②PC4--PC5联通情况

不同 VLAN 下，PC4—PC5 连通性测试，通信不成功。说明 VLAN 配置正确。

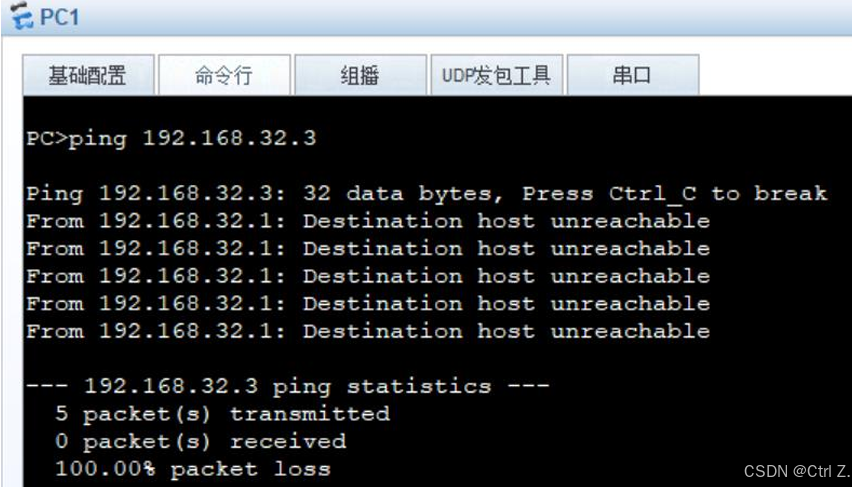

③PC1--PC3联通情况

同一 VLAN 下，PC1--PC3 连通性测试，通信不成功。说明配置不完整。

（6）配置Trunk端口

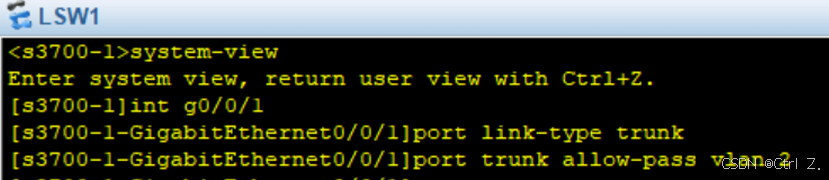

①配置s3700-1-G0/0/1端口

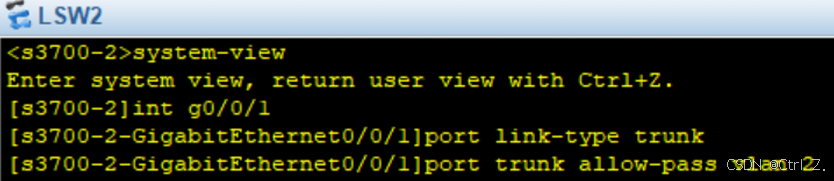

②配置s3700-2-G0/0/1端口

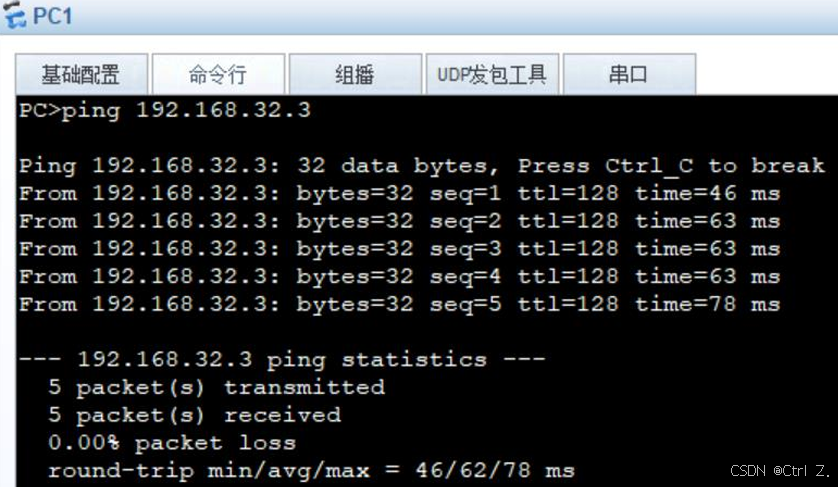

③再次测试PC1--PC3联通情况
