电阻电路分析

目录

一.支路电流法

二.叠加定理

---

一.支路电流法

1.支路电流法在计算复杂电路的各种方法中的一种最基本的方法。它是基于基尔霍夫电流定律而建立的，该定律指出，在任何一个电路中，进入任意一个节点的电流之和等于离开该节点的电流之和。适用于支路数较少的场合，否则计算过程会很复杂。

用支路电流法计算电路的具体步骤是：

1）首先在电路图中标出各支路的电流的参考方向。

2）列写KCL方程：对具有n个节点的电路运用基尔霍夫电流定律只能得到（n-1）个独立的KCL方程。

3）列写独立的KVL方程：独立的KVL方程数为单孔回路的数目：b-（n-1）。

4）联立所有列写的方程，即可求解出各支路电流，进而求解电路中其他电压、功率等。

注：参考方向要一致，同为逆时针或顺时针。

二.叠加定理

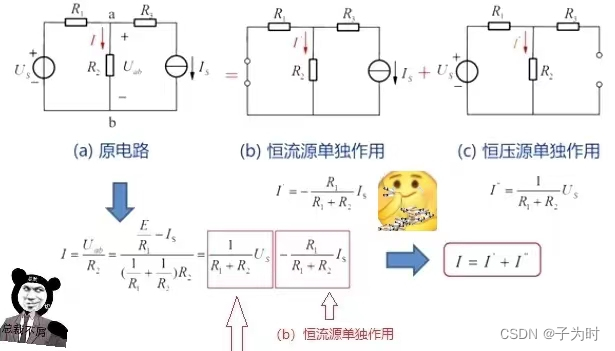

        1.叠加定理是电路分析中常用的一种方法，它可以帮助我们简化复杂电路的分析过程。如果有多个独立的输入信号作用在电路上，那么电路的响应可以看作是每个输入信号单独作用时电路的响应的叠加。

        2.叠加定理只能用于计算线性电路 (即电路中的元件均为线性元件)的支路电流或电压 (不能直接进行功率的叠加计算。

注：（1）电压源不作用时应视为短路,电流源不作用时应视为开路；（2） 叠加的各分电路中,不作用的电源置零；（3）只能对电压源或电流源进行叠加，不能对电阻、电容、电感等元件进行叠加。
