WLAN相关的基本概念

WLAN常见的集中组网方式

WLAN的基本配置方法

WLAN相关的基本概念

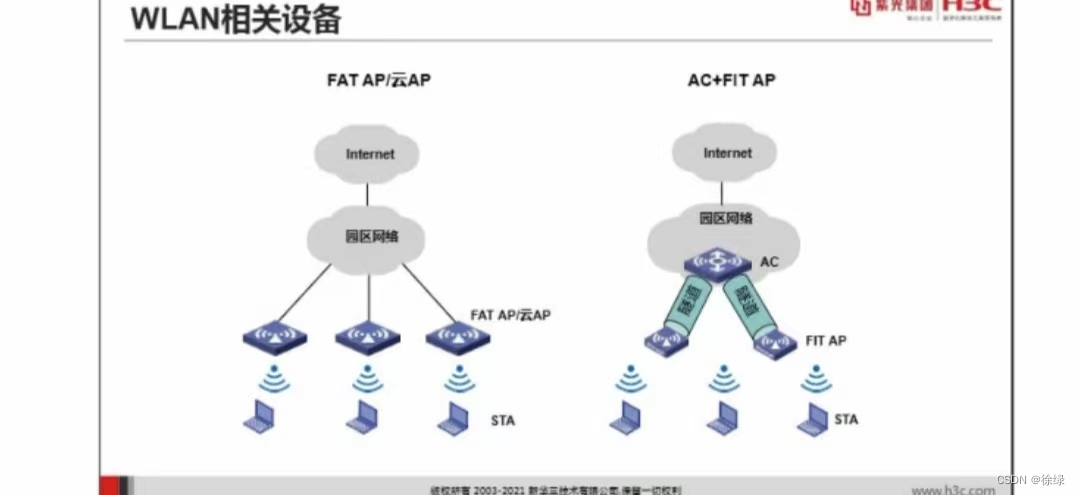

1.WLAN相关设备

1）STA（Station,站点）

2）AP(Access Point,无线接入点）

3）AC(Access Controller，无线控制器）

4）园区网络交换机

*常见的组网方式：

1）FAT AP方式

2）云AP方式

3）无线控制器+FIT AP方式

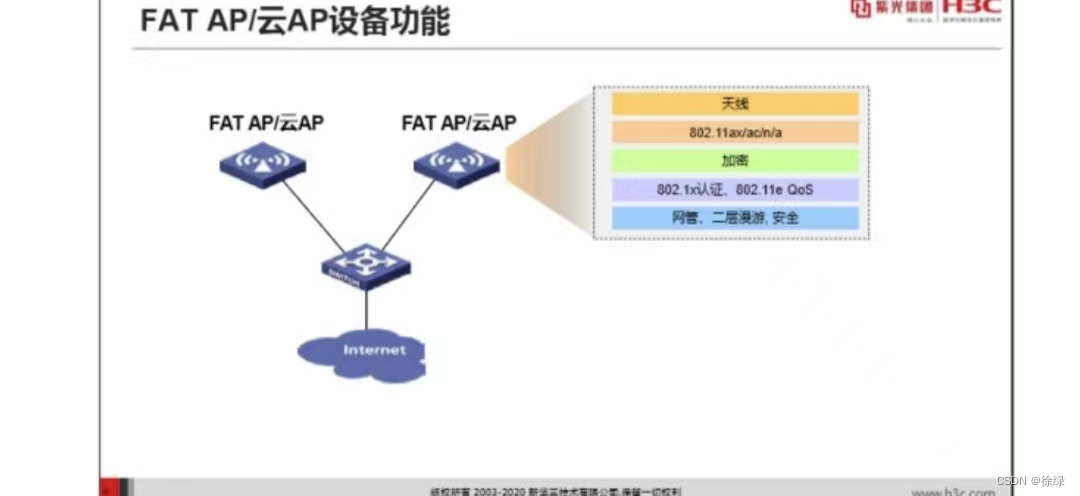

2.FIT AP和云AP的功能

3.无线控制器和FIT AP的功能

4.WLAN网络的基本拓扑

主要有两种拓扑，即自组织网络和基础结构网络。1）自组织型WLAN是一种对等模型的网络，它的建立是为了满足暂时需求的服务。自组织网络是由一组有无线接口卡的无线终端，特别是移动电脑组成。这些无线终端以相同的工作组名、扩展服务集标识号（ESSID）和密码等对等的方式相互直连，在WLAN的覆盖范围之内，进行点对点，或点对多点之间的通信。
2）基础结构型WLAN利用了高速的有线或无线骨干传输网络。在这种拓扑结构中，移动节点在基站（BS）的协调下接入到无线信道。
在基础结构网路中，存在许多基站及基站覆盖范围下的移动节点形成的蜂窝小区。基站在小区内可以实现全网覆盖。在目前的实际应用中，大部分无线WLAN都是基于基础结构网络。

WLAN常见的集中组网方式

1. Fat AP的典型组网方式

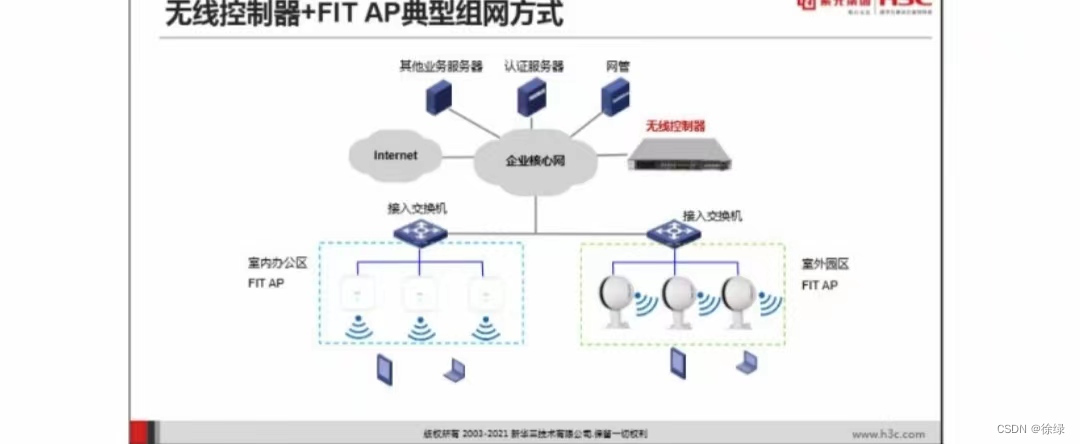

2.AC+FIT AP的典型组网方式

3.云管理平台+云AP的典型组网方式

WLAN的配置方法

1.通过Web方式配置Fat AP 或云AP

通过WEB页面配置的操作步骤为：
步骤1、设置PC配置终端的IP地址，保证与FATAP在相同的网段，如192.168.0.51/24，如图所示；（H3C FATAP出厂默认IP地址为192.168.0.50)
步骤2、IP地址设置完成后，通过ping 192.168.0.50测试与FATAP是否可正常通讯，
如图所示；
步骤3、在IE浏览器中输入http://192.168.0.50可访问FATAP的WEB登陆页面，如上
图所示。H3C FATAP出厂默认WEB登陆的帐号为admin，密码为h3capadmin，登陆成功
后即可进入FATAPWEB管理页面。
注意，云AP不需要步骤1和步骤2，电脑的无线网卡直接设置为自动获取IP地址和自动获取 DNS。
对于云AP，是通过无线方式登录云AP的本地web页面，采用缺省登录信息Web登录设备的步骤如下：
（1)开启无线终端的Wi-Fi功能，拽索并接入SSID为“H3C_xxxxxx”（xxxxxx为设备MAC地址的后六位）的无线网络。(2)在无线终端Web浏览器地址栏中输入域名http://wlan.h3c.com或者
myap.h3c.com（域名以设备铭牌上的为准)，按<Enter>键进入“设备登录”页面。
(3)在“设备登录”页面输入缺省用户名admin 和密码h3capadmin，单击<登录>按钮，然后在弹出的“修改密码”页面根据提示信息修改登录密码，单击<确定>按钮即可登录Web管理页面。

相关设备有：主机、线缆、无线接入点设备。

2.AC Fit AP组网配置命令

3.无线控制器+FIT AP 组网典型配置

1）交换机做DHCP Server为AP和Client分配地址，并通过POE方式为AP供电

2）AP 属于VLAN100，AP和AC之间通过二层网络建立连接

3）无线客户端属于VLAN200，通过VLAN200接入网络

在无线控制器+FIT AP的网络中，主要对无线控制器和三层交换机进行相关配置。

*无线控制器的主要配置包括：

第1步：创建VLAN 100及其对应的VLAN接口，并为该接口配置IP地址。AP将获取该
IP地址与AC建立连接。

第2步：创建VLAN200及其对应的VLAN接口，并为该接口配置IP地址。Client 使用该
VLAN 接入无线网络。

第3步：# 配置 AC和Switch相连的接口为Trunk类型，允许VLAN 100和VLAN 200
通过。

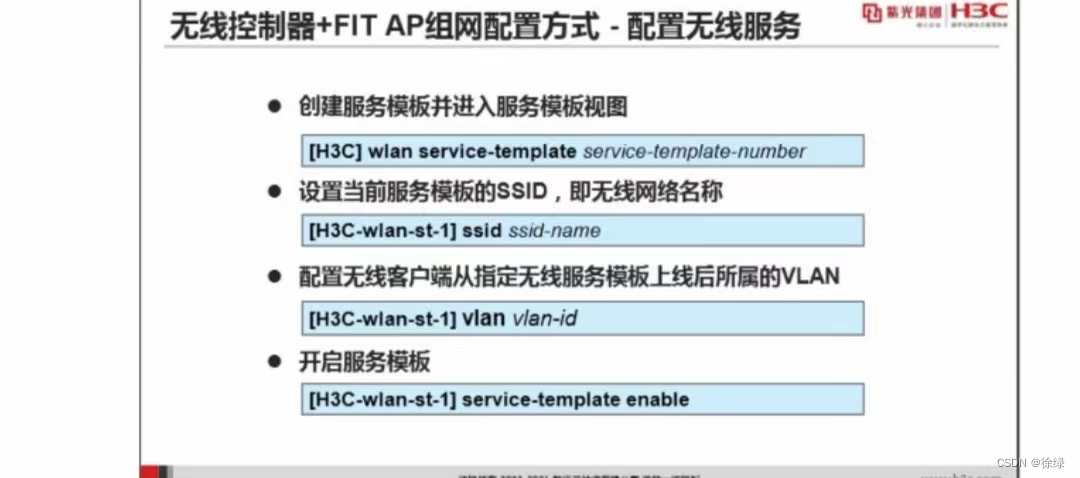

第4步：配置无线服务模板。

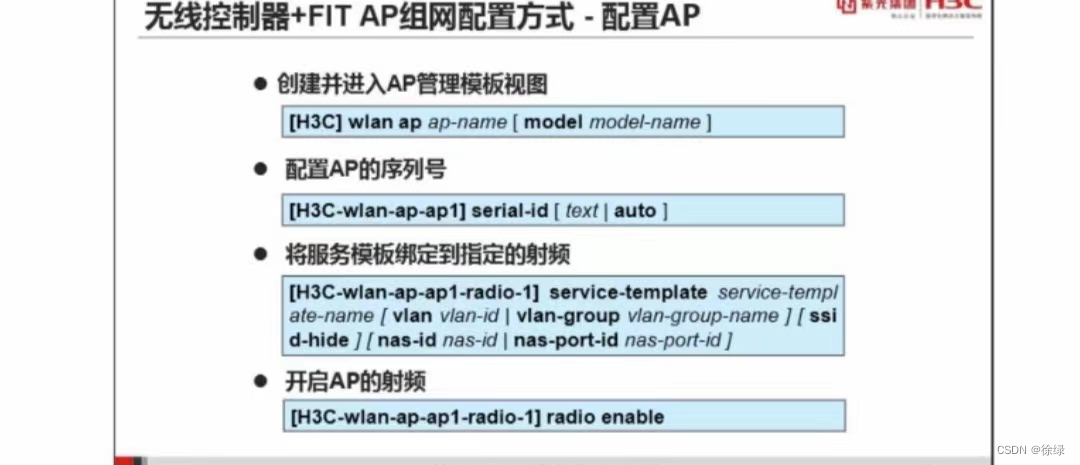

第5步：配置AP。

二层交换机的主要配置：
第1步：开启DHCP功能，创建名为vlan100的DHCP地址池，为AP分配IP地址。

第2步：创建名为vlan200的DHCP地址池，为Client分配IP地址。

第3步：创建VLAN 100和VLAN 200及其对应接口，并为该接口配置 IP地址，其中
VLAN 100用于转发AC和AP间的流量，VLAN200用于转发Client无线报文。

第4步：配置Switch和AC相连的接口为Trunk类型，允许VLAN 100和VLAN200通
过。

第5步：配置Switch和AP相连的接口为Trunk类型，允许 VLAN 100通过，当前Trunk
口的PVID为100。
