华为STP配置（速记）

已于 2024-06-11 10:29:45 修改
阅读量617 收藏 5
点赞数 11
分类专栏： 华为 文章标签： 华为 网络 运维
于 2024-06-05 16:30:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2302_80770707/article/details/139474206
版权

基础配置

PC配置IP子网

交换机配置接口模式

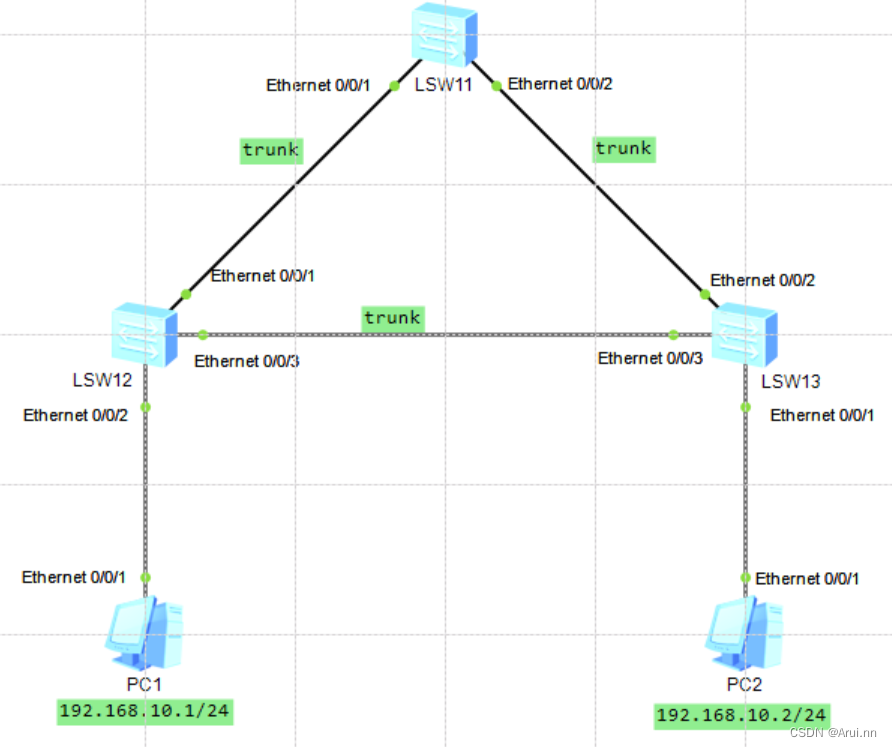

配置如上图所示trunk

int 接口编号                                   #进入接口

port link-type trunk                        #配置接口模式配trunk模式

port trunk allow-pass vlan all        #将此接口的trunk放行所有vlan流量通过

配置STP生成树

将LSW11配置为根桥

stp enable #启用stp服务

stp priority 4096 #将此stp的优先级设置为4096

将LSW12和LSW13启用STP

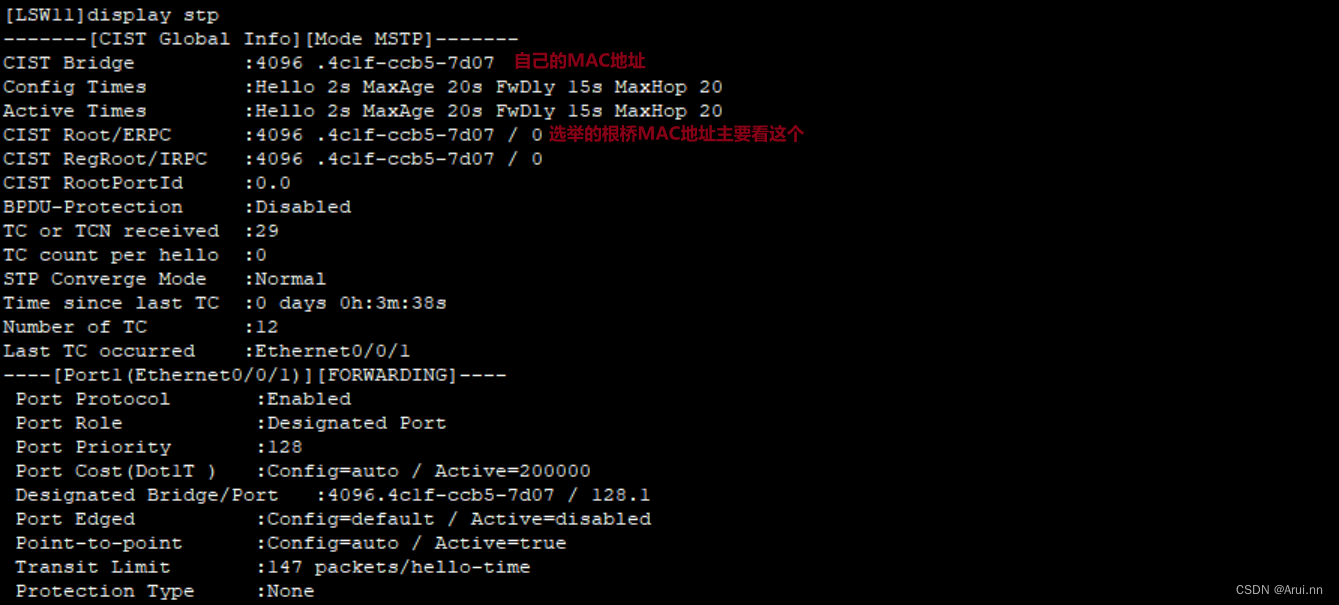

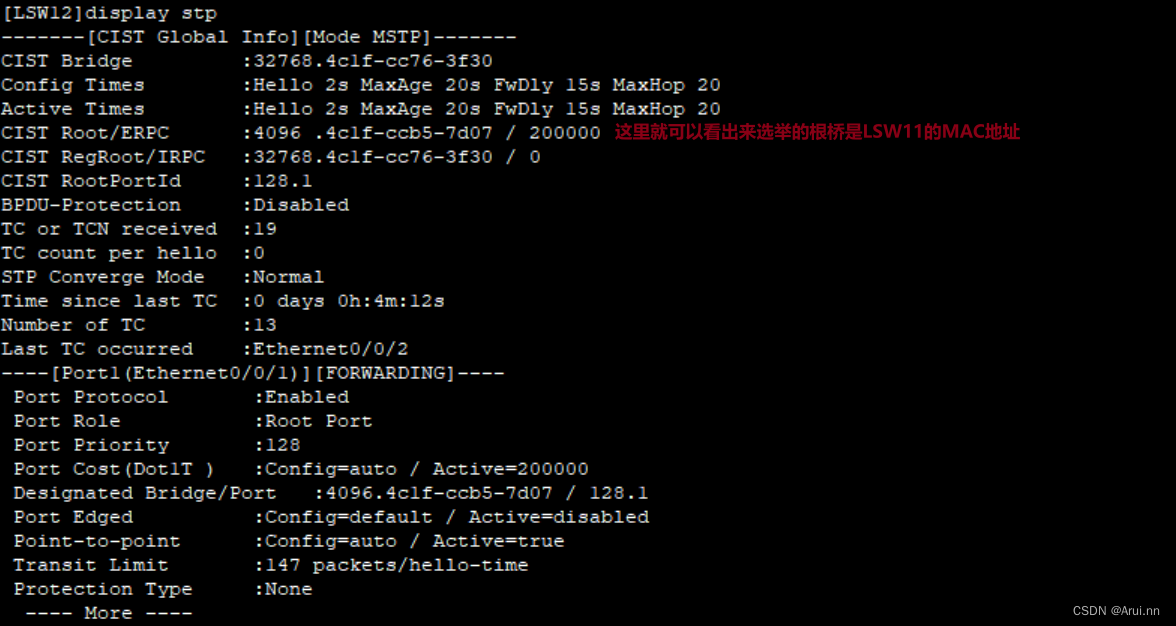

查看STP选举信息

查看端口信息

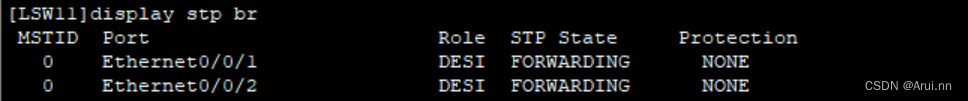

这里我们的LSW11可以看到我们的根桥的两个端口都是指定端口

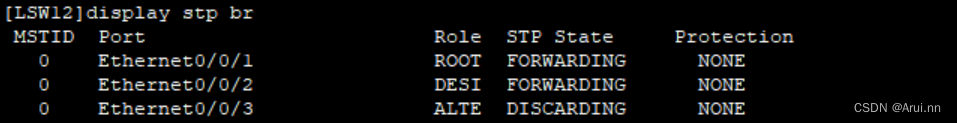

而我们的LSW12的E0/0/1是根端口，E0/0/2是指定端口，E0/0/3是备用端口当前是堵塞的

配置边缘端口
