eNSP 常用功能及使用方法加例子

一、任务场景
     在本任务中，熟悉华为eNSP模拟器的基本使用，并使用模拟器自带的抓包软件捕获网络中的报文，以便更好地理解IP网络的工作原理。
二、任务列表
    掌握eNSP模拟器的基本使用方法。
    使用eNSP搭建简单的端到端网络。
    在eNSP中使用Wireshark捕获IP报文。
三、工作实施
1．eNSP 安装（略）
关于在 eNSP 中使用几个特殊设备时的操作：

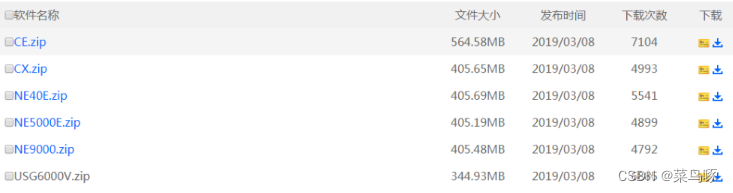

1） 只要用到以下设备，都需去官网上下载相应的镜像文件

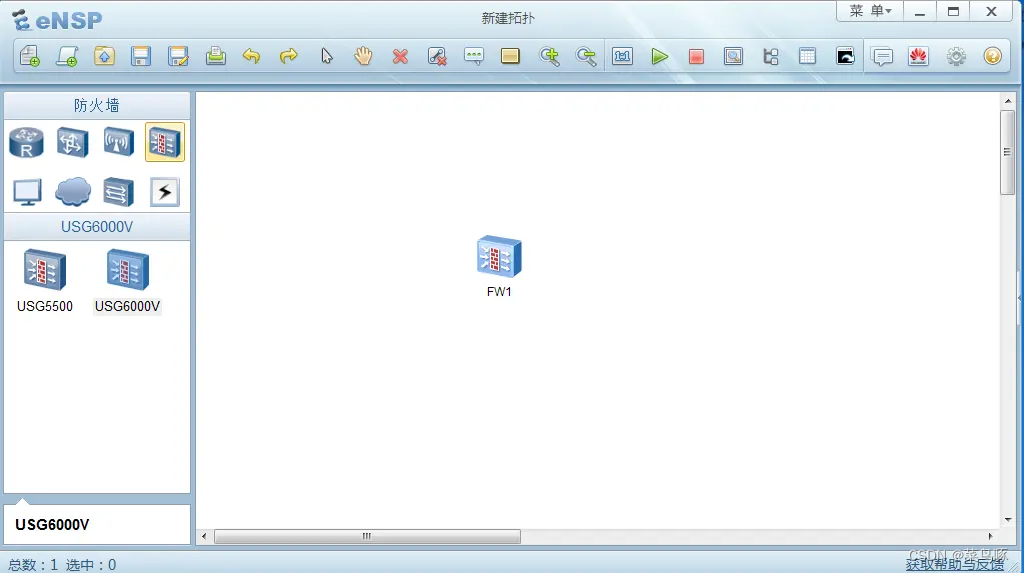

2） 例如在 eNSP 中选用 USG6000V 后，右键点击启动：

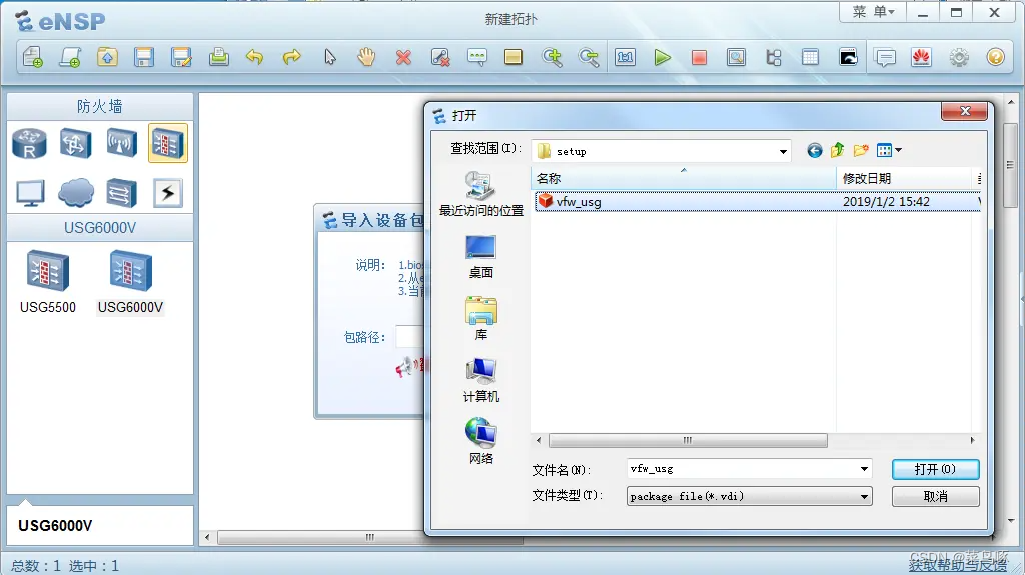

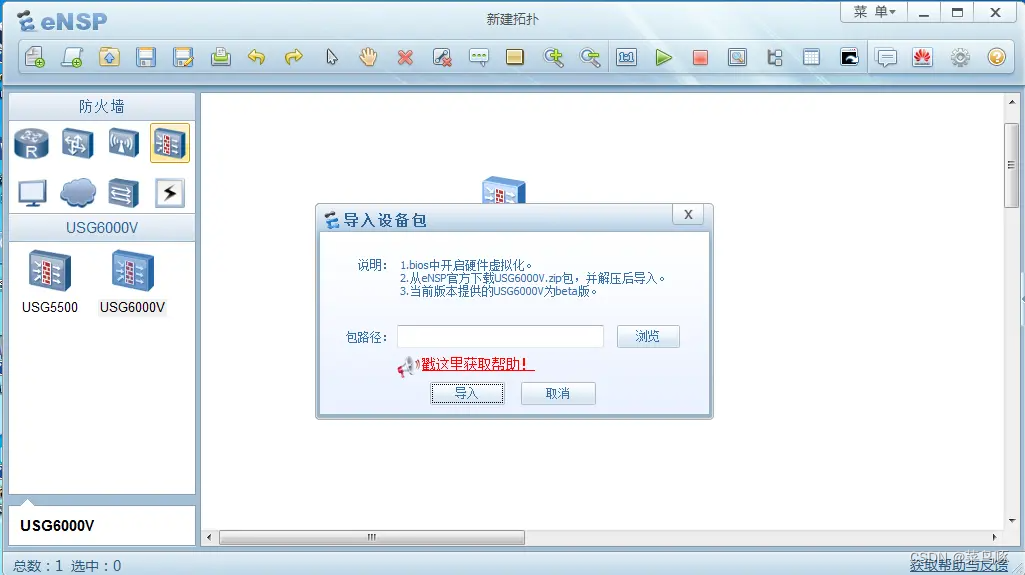

3） 启动设备后会弹出导入设备包的对话框：

4） 点击“浏览” 找到从官网上下载的镜像文件导入即可。

2．启动 eNSP
    本步骤介绍eNSP模拟器的启动与初始化界面。通过模拟器的使用将能够帮助您快速学习与掌握TCP/IP的原理知识，熟悉网络中的各种操作。

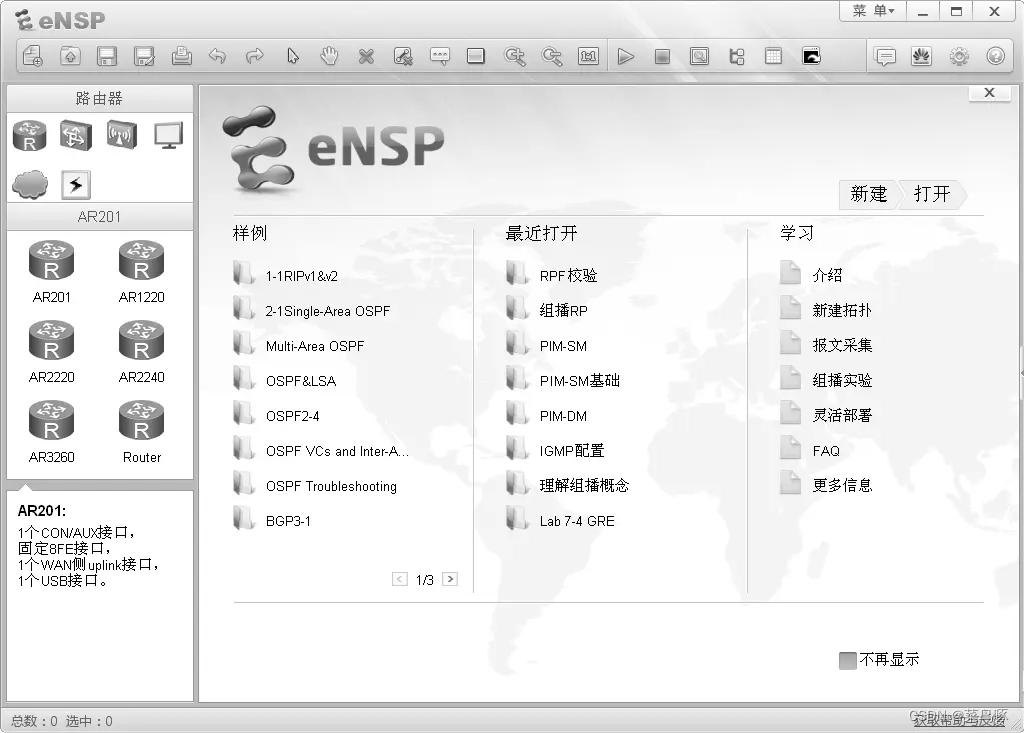

    开启eNSP后，您将看到如下界面。左侧面板中的图标代表eNSP所支持的各种产品及设备。中间面板则包含多种网络场景的样例。

    单击窗口左上角的“新建”图标，创建一个新的任务场景。
    您可以在弹出的空白界面上搭建网络拓扑图，练习组网，分析网络行为。在本示例中，您需要使用两台终端系统建立一个简单的端到端网络。
3．建立拓扑

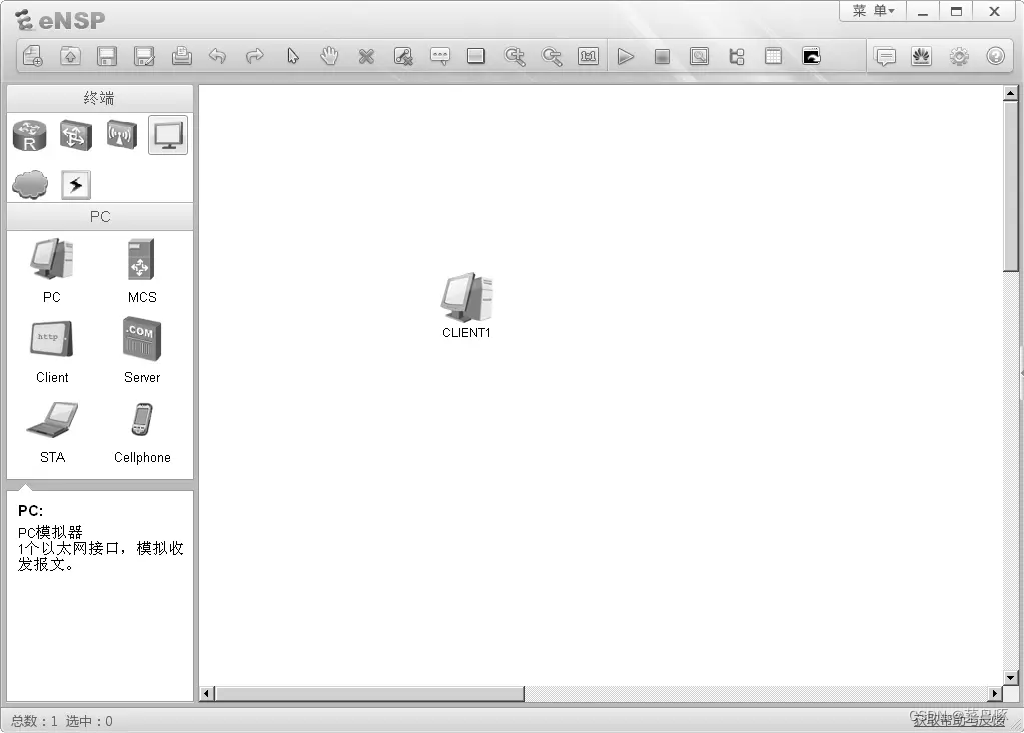

    在左侧面板顶部，单击“终端”图标。在显示的终端设备中，选中“PC”图标，把图标拖动到空白界面上。

     使用相同步骤，再拖动一个PC图标到空白界面上，建立一个端到端网络拓扑。PC设备模拟的是终端主机，可以再现真实的操作场景。

4．建立一条物理连接

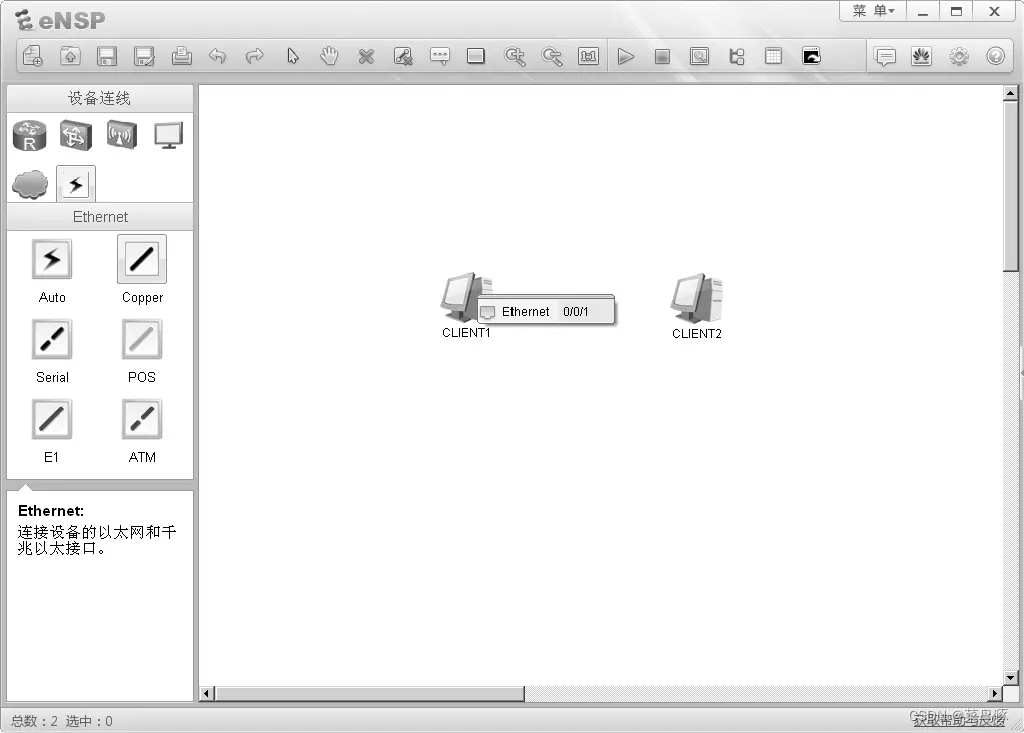

    在左侧面板顶部，单击“设备连线”图标。在显示的媒介中，选择“Copper (Ethernet)”图标。单击图标后，光标代表一个连接器。单击客户端设备，会显示该模拟设备包含的所有端口。单击“Ethernet 0/0/1”选项，连接此端口。

    单击另外一台设备并选择“Ethernet 0/0/1”端口作为该连接的终点，此时，两台设备间的连接完成。
    可以观察到，在已建立的端到端网络中，连线的两端显示的是两个红点，表示该连线连接的两个端口都处于Down状态。

5．进入终端系统配置界面

    右击一台终端设备，在弹出的属性菜单中选择“设置”选项，查看该设备的系统配置信息。

    弹出的设置属性窗口包含“基础配置”、“命令行”、“组播”与“UDP发包工具”四个标签页，分别用于不同需求的配置。

6．配置终端系统

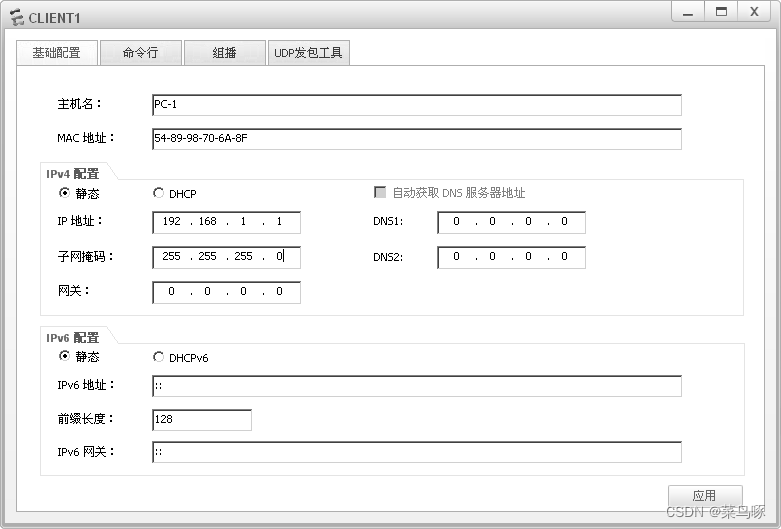

    选择“基础配置”标签页，在“主机名”文本框中输入主机名称。在“IPv4配置”区域，单击“静态”选项按钮。在“IP地址”文本框中输入IP地址。建议按照下图所示配置IP地址及子网掩码。配置完成后，    单击窗口右下角的“应用”按钮。再单击“CLIENT1”窗口右上角的X关闭该窗口。

     使用相同步骤配置CLIENT2。建议将CLIENT2的IP地址配置为192.168.1.2，子网掩码配置为255.255.255.0。
     完成基础配置后，两台终端系统可以成功建立端到端通信。

7．启动终端系统设备

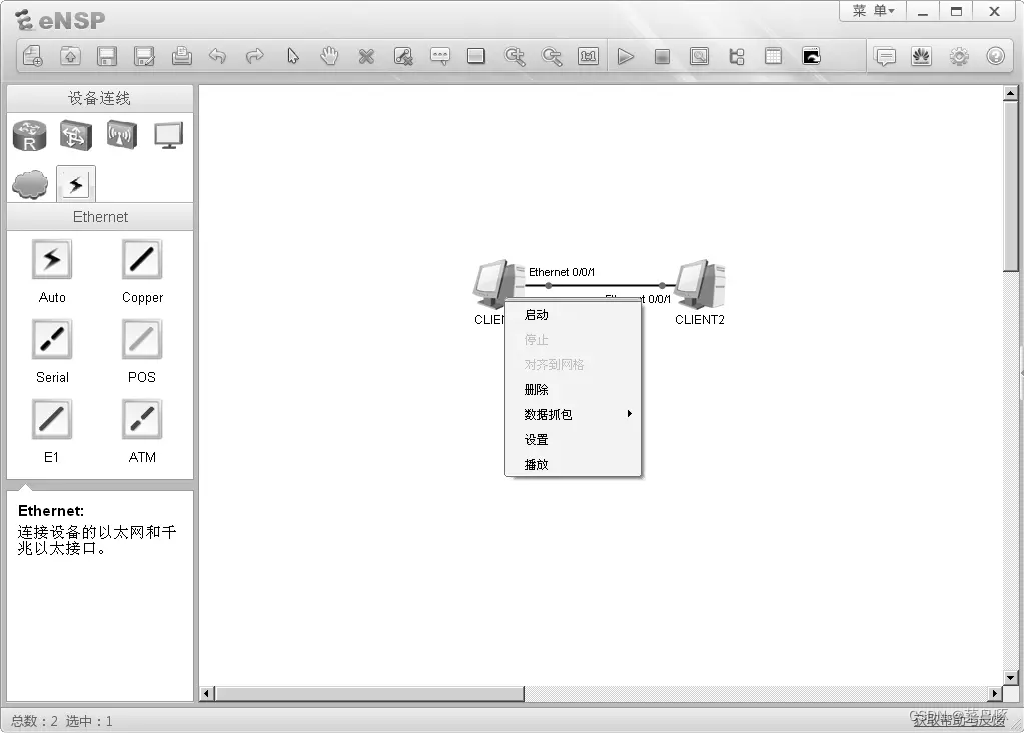

可以使用以下两种方法启动设备：
   右击一台设备，在弹出的菜单中，选择“启动”选项，启动该设备。

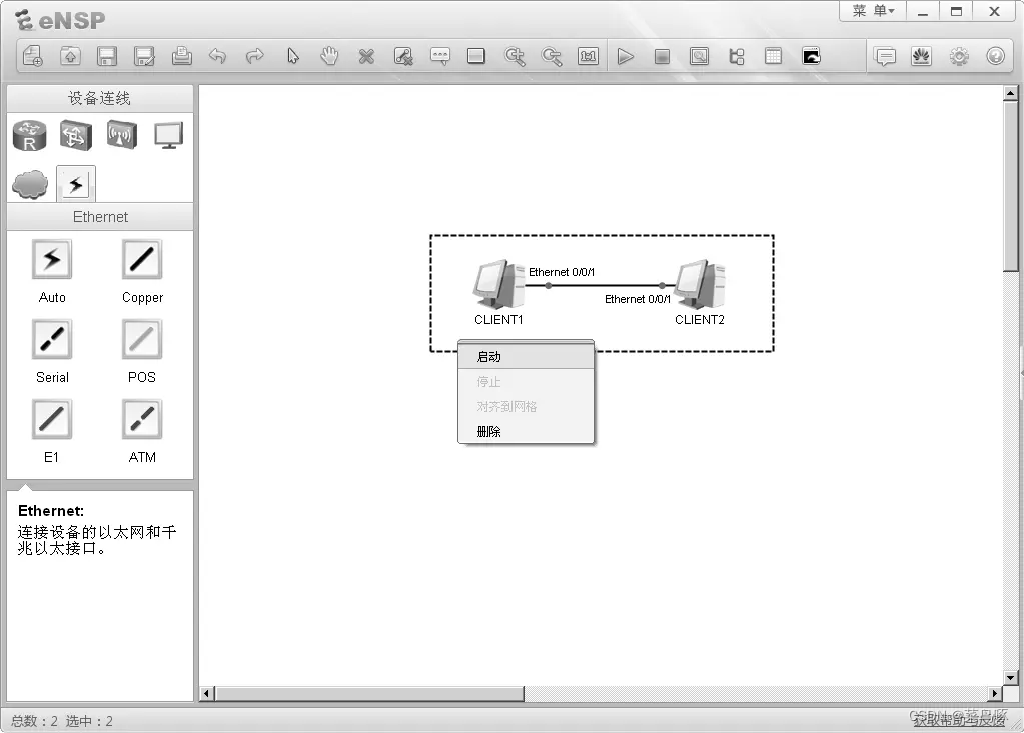

   拖动光标选中多台设备（如下图），通过右击显示菜单，选择“启动”选项，启动所有设备。

    设备启动后，线缆上的红点将变为绿色，表示该连接为UP状态。
    当网络拓扑中的设备变为可操作状态后，您可以监控物理链接中的接口状态与介质传输中的数据流。

8．捕获接口报文

    选中设备并右击，在显示的菜单中单击“数据抓包”选项后，会显示设备上可用于抓包的接口列表。从列表中选择需要被监控的接口。

    接口选择完成后，Wireshark 抓包工具会自动激活，捕获选中接口所收发的所有报文。如需监控更多接口，重复上述步骤，选择不同接口即可，Wireshark 将会为每个接口激活不同实例来捕获数据包。
    根据被监控设备的状态，Wireshark 可捕获选中接口上产生的所有流量，生成抓包结果。在本实例的端到端组网中，需要先通过配置来产生一些流量，再观察抓包结果。

9．生成接口流量

 可以使用以下两种方法打开命令行界面：
    双击设备图标，在弹出的窗口中选择“命令行”标签页。
    右击设备图标，在弹出的属性菜单中，选择“设置”选项，然后在弹出的窗口中选择“命令行” 标签页。
    产生流量最简单的方法是使用ping命令发送ICMP报文。在命令行界面输入ping<ip address>命令，其中<ip address>设置为对端设备的IP地址。

    生成的流量会在该界面的回显信息中显示，包含发送的报文和接收的报文。                                    生成流量之后，通过 Wireshark 捕获报文并生成抓包结果。您可以在抓包结果中查看到 IP 网络的协议的工作过程，以及报文中所基于 OSI 参考模型各层的详细内容。

10．观察捕获的报文

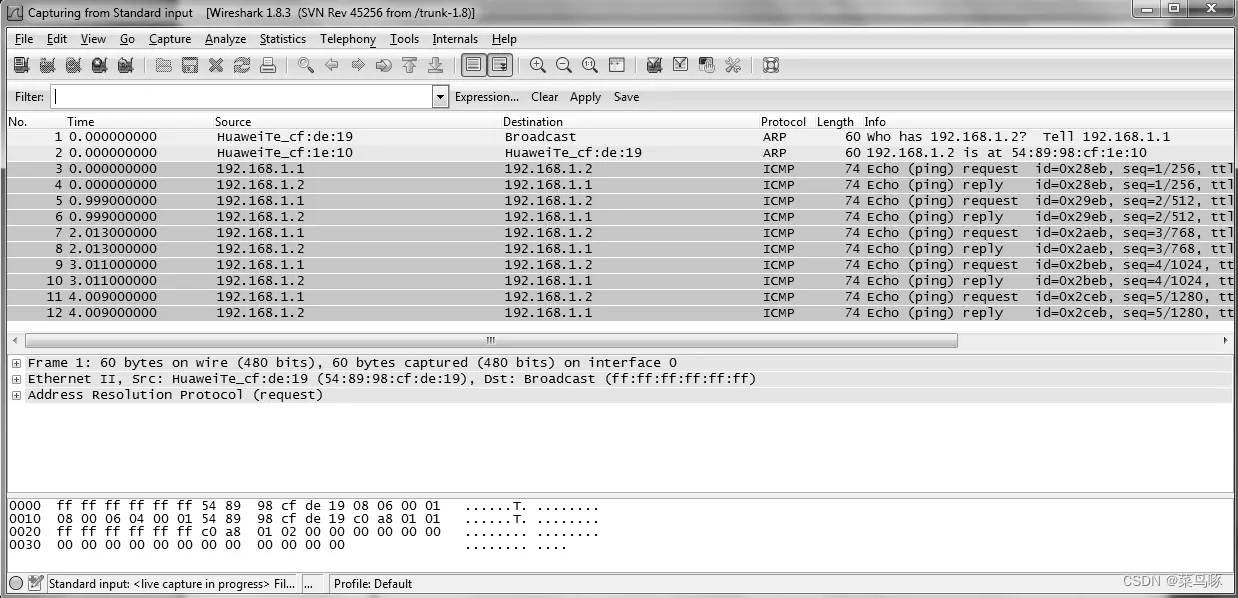

查看 Wireshark 所抓取到的报文的结果。

    Wireshark 程序包含许多针对所捕获报文的管理功能。其中一个比较常用的功能是过滤功能，可用来显示某种特定报文或协议的抓包结果。在菜单栏下面的“Filter”文本框里输入过滤条件就可以使用该功能。最简单的过滤方法是在文本框中先输入协议名称（小写字母），再按回车键。在本示例中，Wireshark 抓取了 ICMP 与 ARP 两种协议的报文。在“Filter”文本框中输入 icmp 或 arp 再按回车键后，在回显中就将只显示 ICMP 或 ARP 报文的捕获结果。
    Wireshark 界面包含三个面板，分别显示的是数据包列表、每个数据包的内容明细以及数据包对应的十六进制的数据格式。报文内容明细对于理解协议报文格式十分重要，同时也显示了基于 OSI 参考模型的各层协议的详细信息。

例子-配置静态路由和缺省路由

任务场景
     您是公司的网络管理员。现在公司有一个总部与两个分支机构。其中R1为总部路由器，R2、R3为分支机构，总部与分支机构间通过以太网实现互连，且当前公司网络中没有配置任何路由协议。
     由于网络的规模比较小，您可以配置通过静态路由和缺省路由来实现网络互通。IP编址信息如拓扑图所示。

拓扑图

任务列表
 配置静态路由。
 测试静态路由连通性。
 通过配置缺省路由实现本地网络与外部网络间的访问。
 配置静态备份路由。

工作实施

步骤一 基础配置和 IP 编址

  在R1、R2和R3上配置设备名称和IP地址。

R1配置

<Huawei>system view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R1
[R1]interface GigabitEthernet 0/0/0
[R1 GigabitEthernet0/0/0]ip address 10.0.13.1 24
[R1 GigabitEthernet0/0/0]quit
[R1]interface GigabitEthernet 0/0/1
[R1 GigabitEthernet0/0/1]ip address 10.0.12.1 24
[R1 GigabitEthernet0/0/1]quit
[R1]interface LoopBack 0
[R1 LoopBack0]ip address 10.0.1.1 24

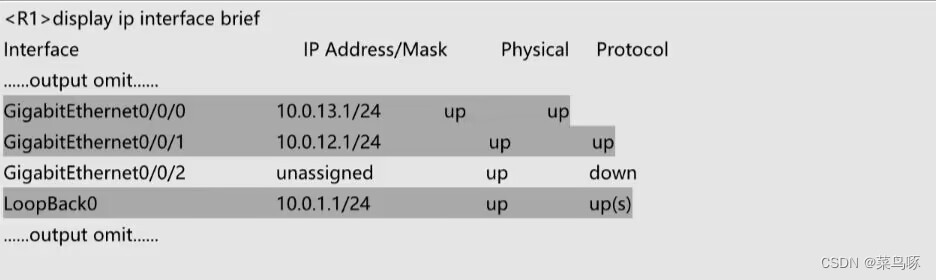

执行display current-configuration命令，检查配置情况。

R2配置

<Huawei>system view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R2
[R2]interface GigabitEthernet 0/0/1
[R2 GigabitEthernet0/0/1]ip address 10.0.12.2 24
[R2 GigabitEthernet0/0/1]quit
[R2]interface GigabitEthernet0/0/2
[R2 GigabitEthernet0/0/2]ip add 10.0.23.2 24
[R2 GigabitEthernet0/0/2]quit
[R2]interface LoopBack0
[R2 LoopBack0]ip address 10.0.2.2 24

执行display current-configuration命令，检查配置情况。

R3配置

<Huawei>system view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname R3
[R3]interface GigabitEthernet 0/0/0
[R3 GigabitEthernet0/0/0]ip address 10.0.13.3 24
[R3 GigabitEthernet0/0/0]quit
[R3]interface GigabitEthernet0/0/2
[R3 GigabitEthernet0/0/2]ip address 10.0.23.3 24
[R3 GigabitEthernet0/0/2]quit
[R3]interface LoopBack 0
[R3 LoopBack0]ip address 10.0.3.3 24

执行display current-configuration命令，检查配置情况。

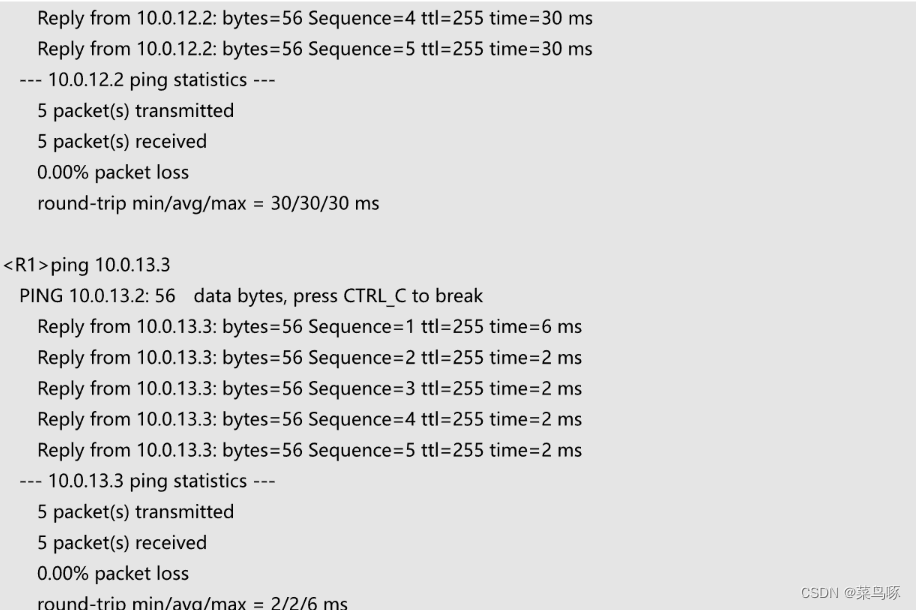

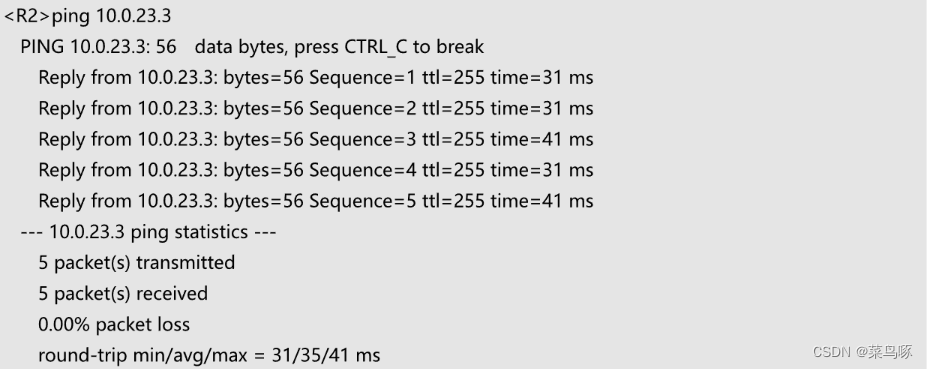

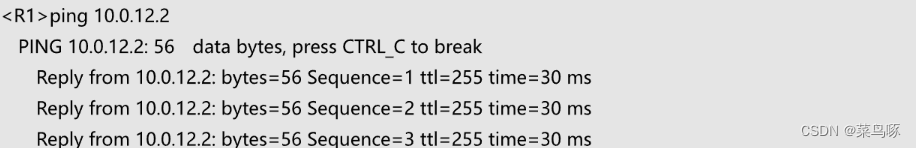

执行ping命令，检测R1与其它设备间的连通性。

执行ping命令，检测R2与其它设备间的连通性。

步骤二 测试 R2 到目的网络 10.0.13.0/24、10.0.3.0/24 的连通性

      R2如果要与10.0.3.0/24网络通信，需要R2上有去往该网段的路由信息，并且R3上也需要有到R2相应接口所在IP网段的路由信息。

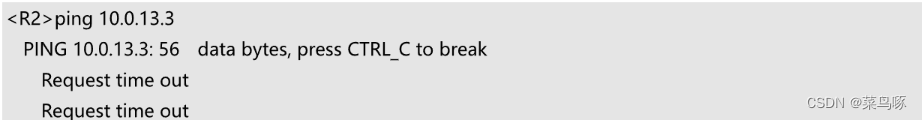

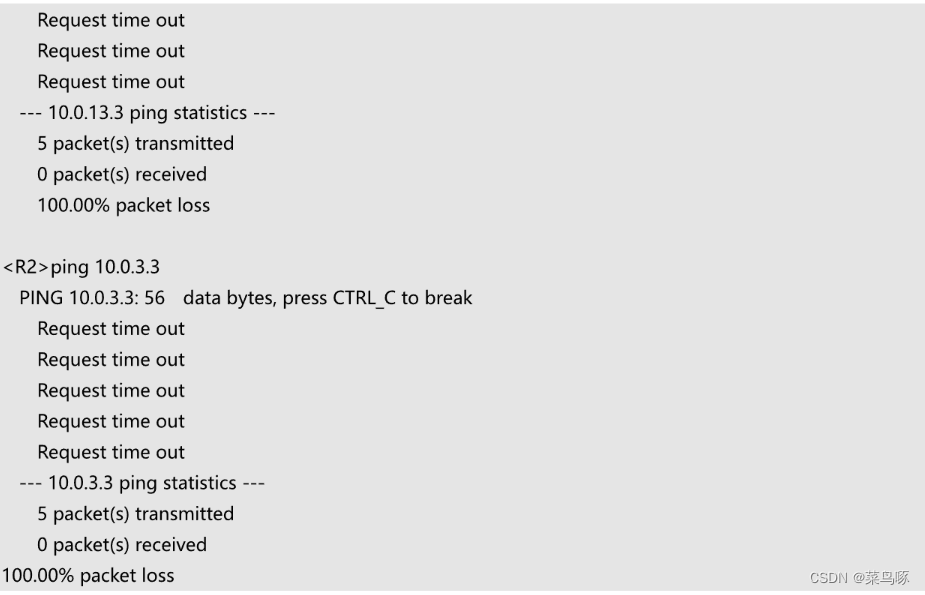

    上述检测结果表明，R2不能与10.0.3.3和10.0.13.3网络通信。

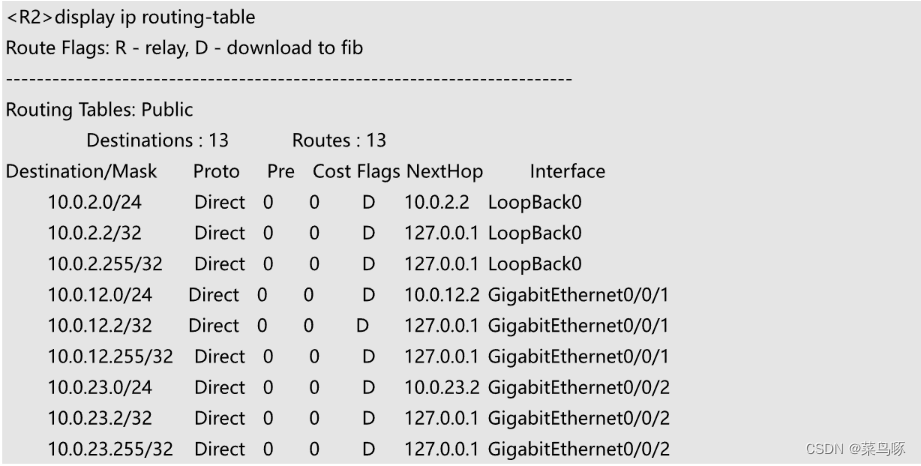

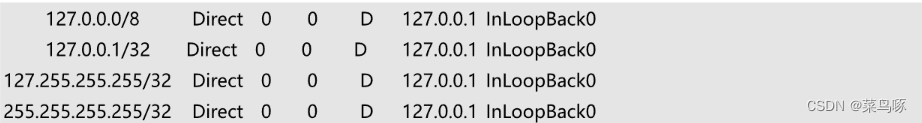

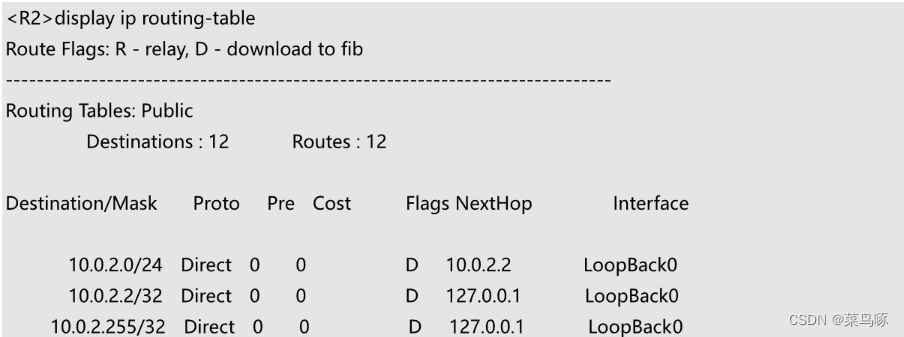

    执行display ip routing-table命令，查看R2上的路由表。可以发现路由表中没有到这两个网段的路由信息。

步骤三 在 R2 上配置静态路由

      配置目的地址为10.0.13.0/24和10.0.3.0/24的静态路由，路由的下一跳配置为R3的G0/0/0接口IP地址10.0.23.3。默认静态路由优先级为60，无需额外配置路由优先级信息。

[R2]ip route static 10.0.13.0 24 10.0.23.3                                                                                          [R2]ip route static 10.0.3.0 24 10.0.23.3

     注意：在ip route-static命令中，24代表子网掩码长度，也可以写成完整的掩码形式如
255.255.255.0。

步骤四 配置备份静态路由

      R2与网络10.0.13.3和10.0.3.3之间交互的数据通过R2与R3间的链路传输。如果R2和R3间的链路发生故障，R2将不能与网络10.0.13.3和10.0.3.3通信。
       但是根据拓扑图可以看出，当R2和R3间的链路发生故障时，R2还可以通过R1与R3通信。所以可以通过配置一条备份静态路由实现路由的冗余备份。正常情况下，备份静态路由不生效。当R2和R3间的链路发生故障时，才使用备份静态路由传输数据。
     配置备份静态路由时，需要修改备份静态路由的优先级，确保只有主链路故障时才使用备份路由。本任务中，需要将备份静态路由的优先级修改为80。

[R1]ip route static 10.0.3.0 24 10.0.13.3

[R2]ip route static 10.0.13.0 255.255.255.0 10.0.12.1 preference 80
[R2]ip route static 10.0.3.0 24 10.0.12.1 preference 80

[R3]ip route static 10.0.12.0 24 10.0.13.1

步骤五 验证静态路由

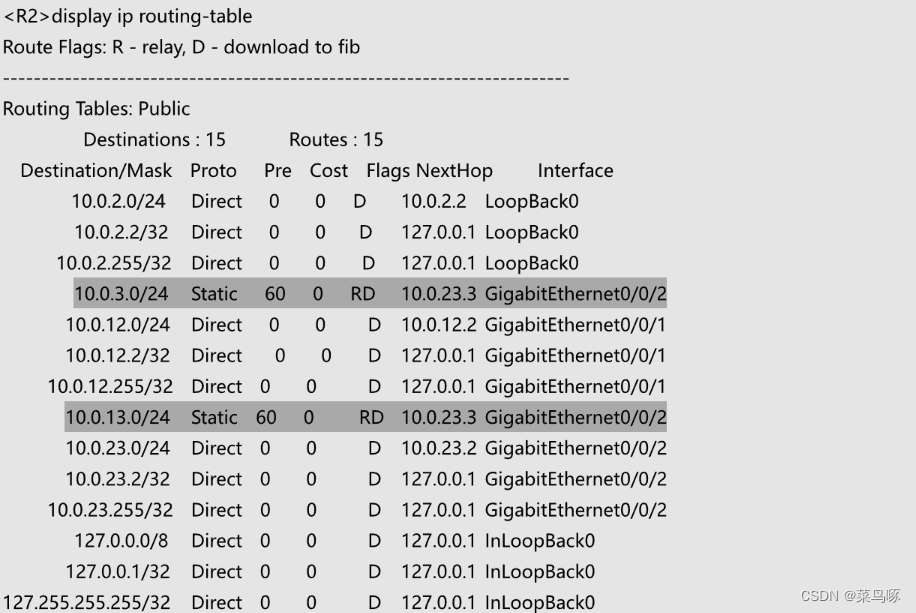

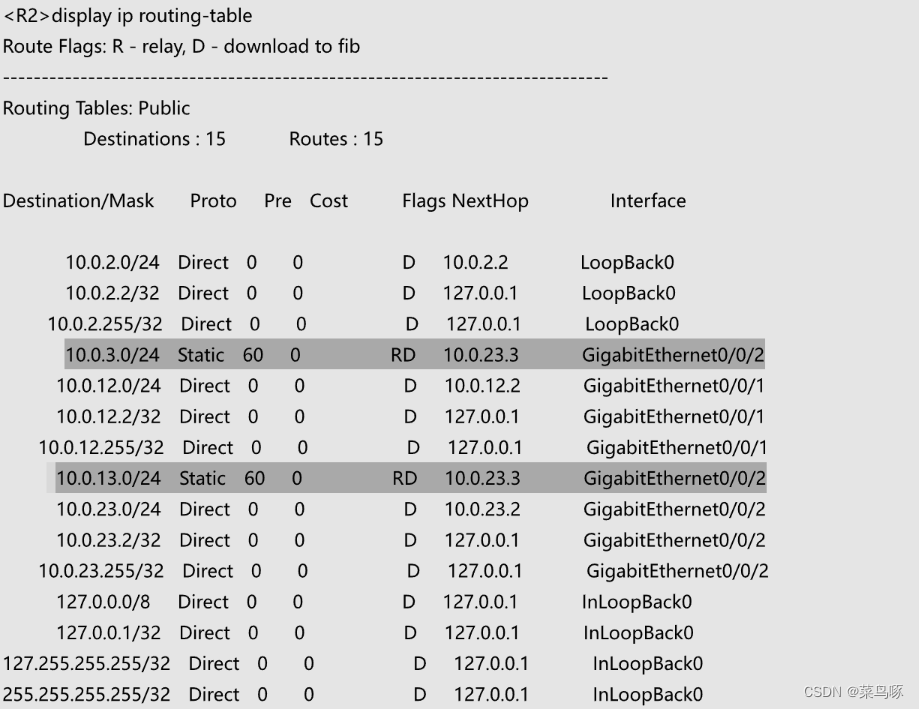

    在R2的路由表中，查看当前的静态路由配置。

      路由表中包含两条静态路由。其中，Protocol字段的值是Static，表明该路由是静态路由。Preference字段的值是60，表明该路由使用的是默认优先级。

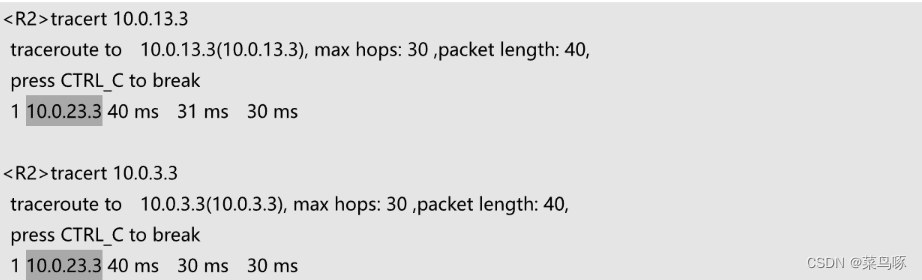

      当R2和R3之间链路正常时，R2与网络10.0.13.3和10.0.3.3之间交互的数据通过R2与R3间的链路传输。执行tracert命令，可以查看数据的传输路径。

    命令的回显信息证实R2将数据直接发送给R3，未经过其他设备。

步骤六 验证备份静态路由

    关闭R2上的G0/0/2接口，模拟R2与R3间的链路发生故障，然后查看IP路由表的变化。

 [R2]interface GigabitEthernet 0/0/2                                                                                               [R2 GigabitEthernet0/0/2]shutdown                                                                                                   [R2 GigabitEthernet0/0/2]quit

注意与关闭接口之前的路由表情况作对比。

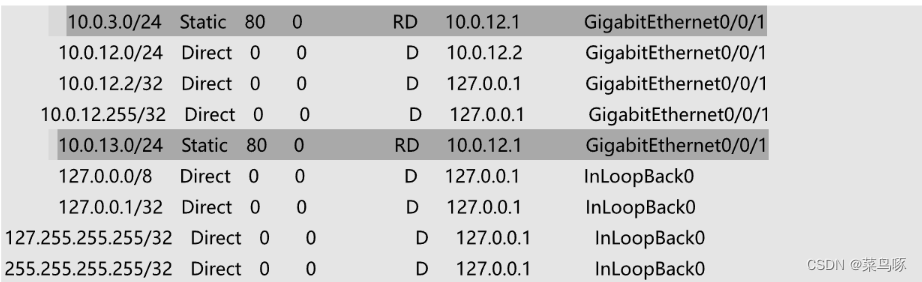

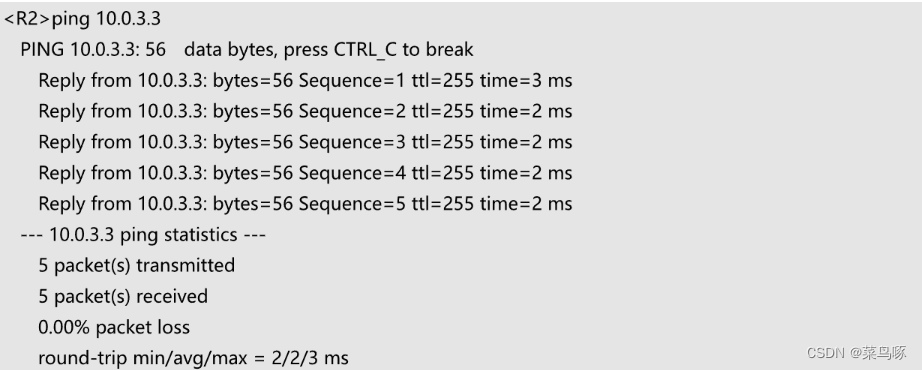

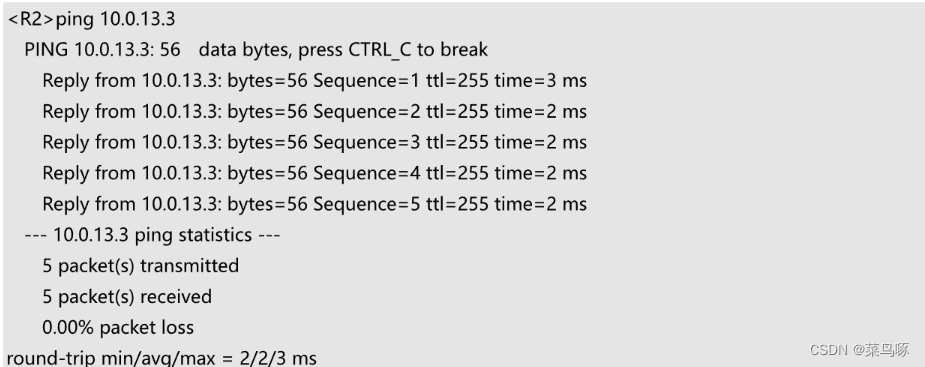

    在R2的路由表中，灰色所标记出的两条路由的下一跳和优先级均已发生变化。                                检测R2到目的地址10.0.13.3以及R3上的10.0.3.3的连通性。

    网络并未因为R2与R3之间的链路被关闭而中断。

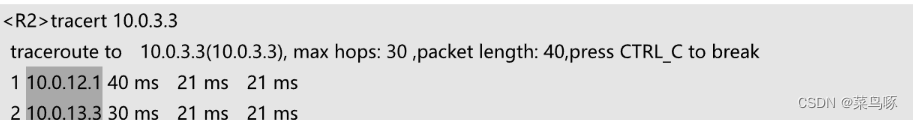

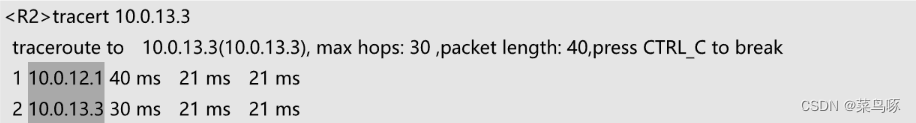

    执行tracert命令，查看数据包的转发路径。

    命令的回显信息表明，R2发送的数据经过R1抵达R3设备。

步骤七 配置缺省路由实现网络的互通

    打开R2上在步骤6中关闭的接口。

[R2]interface GigabitEthernet 0/0/2
[R2 GigabitEthernet0/0/2]undo shutdown

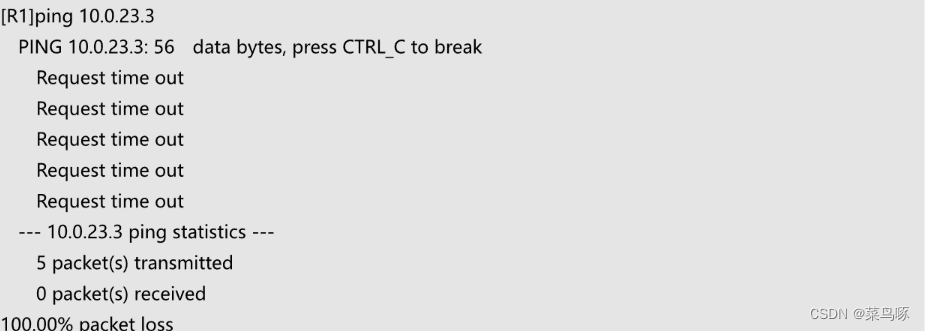

    验证从R1到10.0.23.3网络的连通性。

    因为R1上没有去往10.0.23.0网段的路由信息，所以报文无法到达R3。

    可以在R1上配置一条下一跳为10.0.13.3的缺省路由来实现网络的连通。

[R1]ip route static 0.0.0.0 0.0.0.0 10.0.13.3

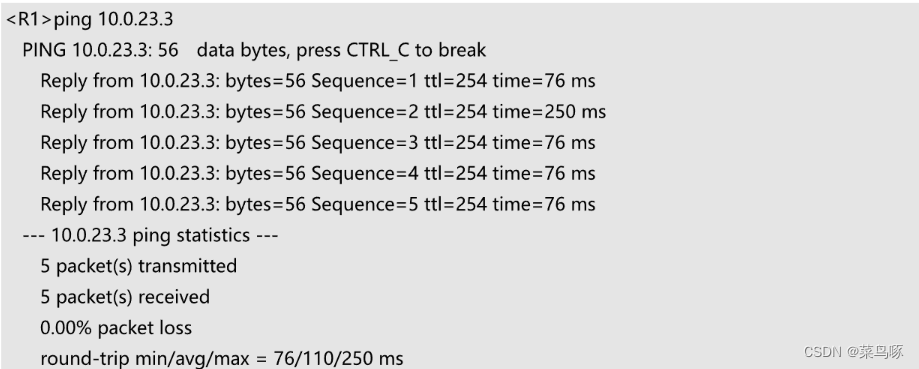

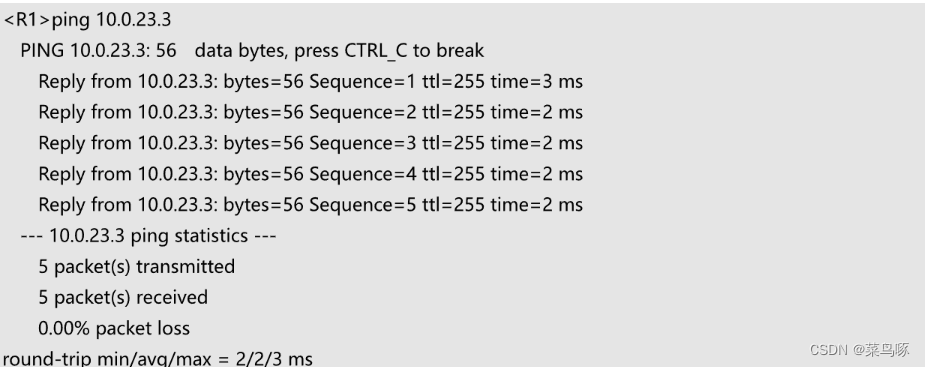

    配置完成后，检测R1和10.0.23.3网络间的连通性。

    R1通过缺省路由实现了与网段10.0.23.0间的通信。

步骤八 配置备份缺省路由

    当R1与R3间的链路发生故障时，R1可以使用备份缺省路由通过R2实现与10.0.23.3和10.0.3.3网络间通信。
    配置两条备份路由，确保数据来回的双向都有路由。

[R1]ip route static 0.0.0.0 0.0.0.0 10.0.12.2 preference 80

[R3]ip route static 10.0.12.0 24 10.0.23.2 preference 80

步骤九 验证备份缺省路由

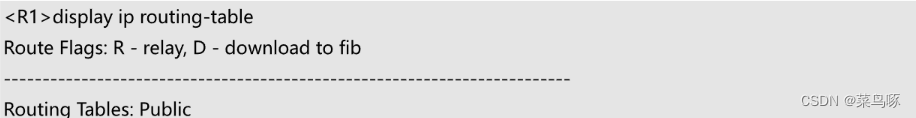

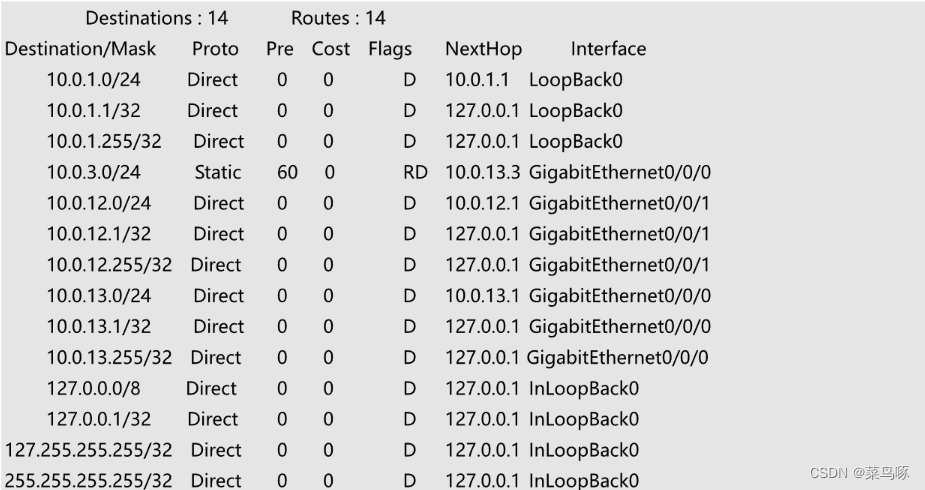

    查看链路正常时R1上的路由条目。

    关闭R1与R3上的G0/0/0接口模拟链路故障，然后查看R1的路由表。比较关闭接口前后的路由表变化情况。

[R1]interface GigabitEthernet0/0/0
[R1 GigabitEthernet0/0/0]shutdown
[R1 GigabitEthernet0/0/0]quit
[R3]interface GigabitEthernet0/0/0
[R3 GigabitEthernet0/0/0]shutdown
[R3 GigabitEthernet0/0/0]quit

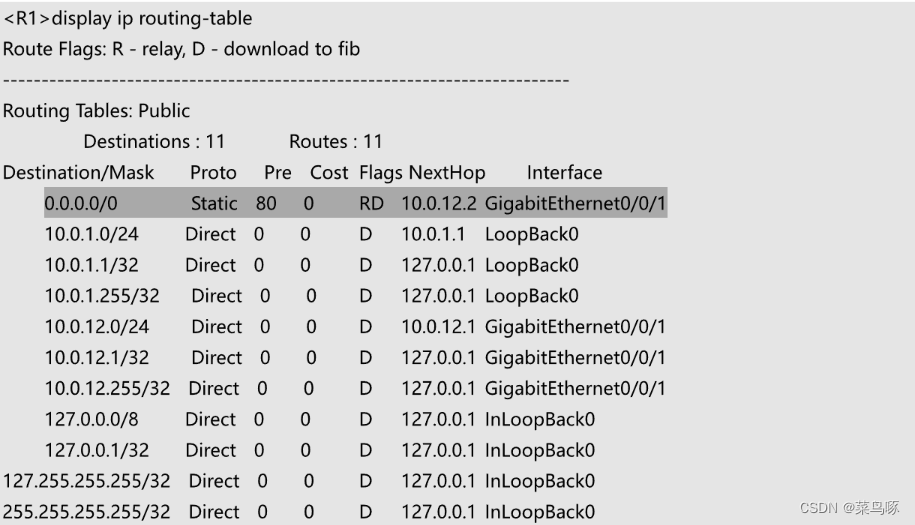

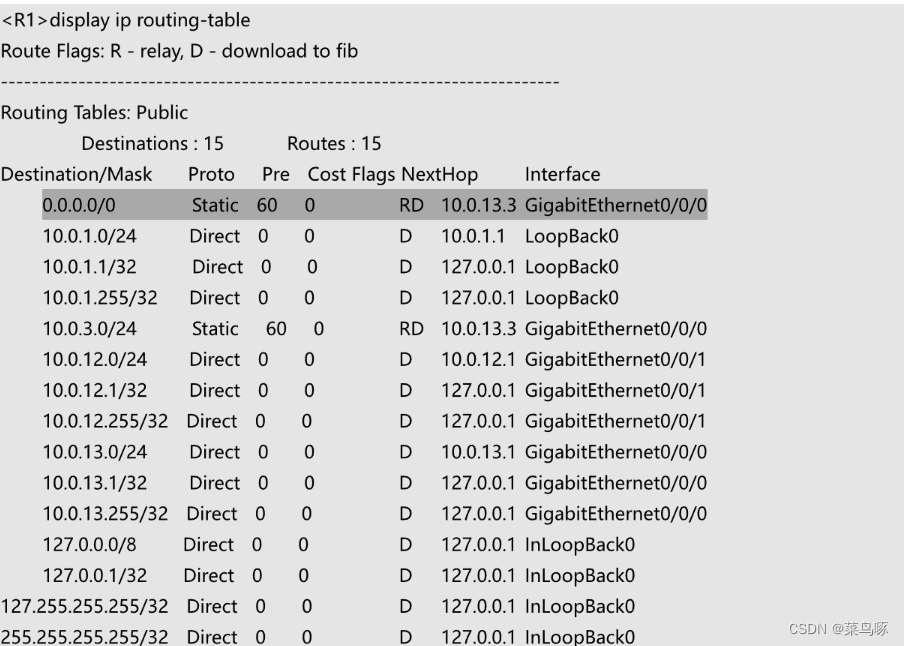

    上述路由表中，缺省路由0.0.0.0的Preference值为80，表明备用的缺省路由已生效。

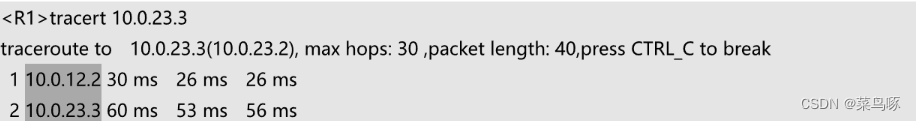

    网络并未因为R1与R3之间的链路被关闭而中断。执行tracert命令，查看数据包的转发路径。

    结果显示报文通过R2（10.0.12.2）到达R3（10.0.23.3）。

配置文件

<R1>display current configuration
[V200R007C00SPC600]
#
sysname R1
#
interface GigabitEthernet0/0/0                                                                                                shutdownip address 10.0.13.1 255.255.255.0                                                                                 #                                                                                                                                                         interface GigabitEthernet0/0/1                                                                                                         ip address 10.0.12.1 255.255.255.0
#
interface LoopBack0
ip address 10.0.1.1 255.255.255.0
#
ip route static 0.0.0.0 0.0.0.0 10.0.13.3                                                                                           ip route static 0.0.0.0 0.0.0.0 10.0.12.2 preference 80                                                                   ip route static 10.0.3.0 255.255.255.0 10.0.13.3                                                                            #                                                                                                                                                       user interface con 0                                                                                                      authentication mode password                                                                                                      set authentication password cipher %$%$+L'YR&IZt'4,)> *#lH",}%K oJ_M9+'lOU~bD (\WTqB}%N,%$%$user interface vty 0 4
#
return

<R2>display current configuration
[V200R007C00SPC600]
#
sysname R2
interface GigabitEthernet0/0/1                                                                                                         ip address 10.0.12.2 255.255.255.0
#
interface GigabitEthernet0/0/2                                                                                                         ip address 10.0.23.2 255.255.255.0                                                                                               #                                                                                                                                                  interface LoopBack0                                                                                                                        ip address 10.0.2.2 255.255.255.0                                                                                                  #                                                                                                                                                       ip route static 10.0.3.0 255.255.255.0 10.0.23.3                                                                              ip route static 10.0.3.0 255.255.255.0 10.0.12.1 preference 80                                                        ip route static 10.0.13.0 255.255.255.0 10.0.23.3                                                                           ip route static 10.0.13.0 255.255.255.0 10.0.12.1 preference 80
#
user interface con 0
authentication mode password                                                                                                      set authentication password cipher %$%$1=cd%b%/O%Id 8X:by1N,+s}'4wD6TvO<I|/pd# #44C@+s#,%$%$user interface vty 0 4                                                                                             #
return

<R3>display current configuration
[V200R007C00SPC600]
#
sysname R3
#
interface GigabitEthernet0/0/0                                                                                                    shutdownip address 10.0.13.3 255.255.255.0                                                                                 #                                                                                                                                                         interface GigabitEthernet0/0/2                                                                                                          ip address 10.0.23.3 255.255.255.0
#
interface LoopBack0
ip address 10.0.3.3 255.255.255.0
#
ip route static 10.0.12.0 255.255.255.0 10.0.13.1                                                                               ip route static 10.0.12.0 255.255.255.0 10.0.23.2 preference 80                                                    #                                                                                                                                                   user interface con 0                                                                                                                 authentication mode password                                                                                                       set authentication password cipher %$%$ksXDMg7Ry6yUU:63:DQ),#/sQg"@*S\U#.s.bHW xQ,y%#/v,%$%$                                                                                                                           user interface vty 0 4
#
return
