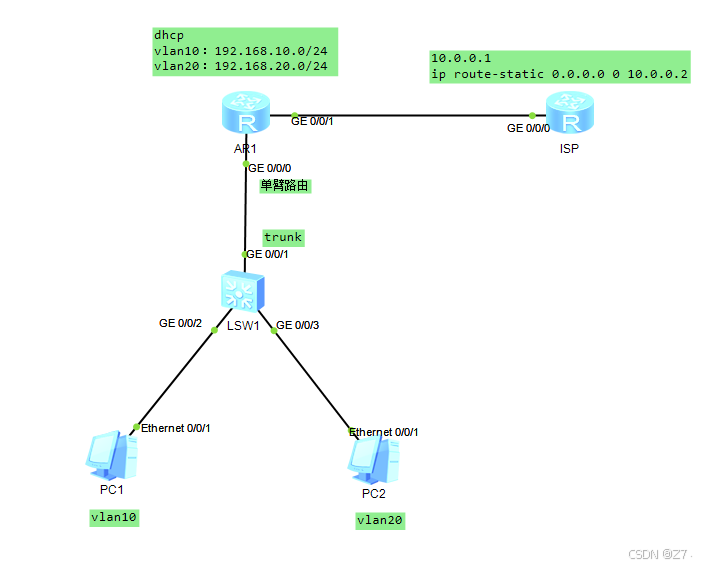

 实例1：简单小型网络

AR1配置：

[R1]dhcp enable    #开启dhcp功能

#
interface GigabitEthernet0/0/0.10    # 创建子接口
 dot1q termination vid 10            # 绑定vlan10
 ip address 192.168.10.1 24          # 配置接口IP
 arp broadcast enable                # 开启ARP-VLAN互通
 dhcp select interface               # 开启dhcp
#
interface GigabitEthernet0/0/0.20
 dot1q termination vid 20
 ip address 192.168.20.1 24
 arp broadcast enable
 dhcp select interface

#
acl 2000                           # 创建策略
rule permit source any             # 抓取所有ip地址
#
interface GigabitEthernet0/0/1
 ip address 10.0.0.2 24            # 配置出口IP
 nat outbound 2000                 # 应用NAT地址转换策略

#
ip route-static 0.0.0.0 0 10.0.0.1 # 配置静态缺省

sw1配置：

[SW1]undo info-center enable    # 关闭垃圾信息提示
[SW1]vlan batch 10 20  # 创建VLAN

#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan all
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20
#
interface Vlanif10
 ip address 192.168.10.2 24     # 配置管理sw1管理地址

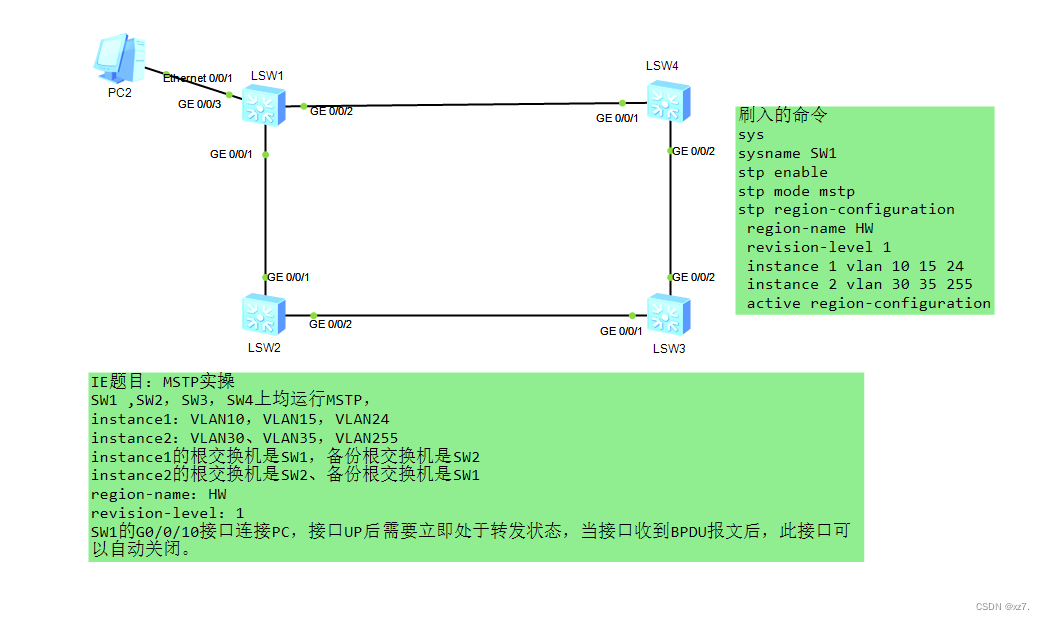

实例2：MSTP单域

MSTP（Multiple Spanning Tree Protocol）是一种基于STP（Spanning Tree Protocol）的扩展协议，用于在VLAN（Virtual Local Area Network）环境中构建多个独立的生成树，以提供更好的网络性能和冗余。MSTP通过实例（Instance）的概念，将不同的VLAN映射到不同的生成树实例上，从而实现VLAN间的数据转发隔离和负载均衡。

SW1-SW4配置：

# 进入命令视图
<Huawei>system-view

# 设备重命名
[Huawei]sysname SW1

# 开启STP服务（默认开启）
[SW1]stp enable

# STP模式切换为MSTP（华为默认是MSTP）
[SW1]stp mode mstp

# 进入STP配置视图
[SW1]stp region-configuration

# 配置区域名
[SW2-mst-region]region-name HW

# 配置版本号
[SW2-mst-region] revision-level 1

# 配置实例映射Vlan
[SW2-mst-region]instance 1 vlan 10 15 24
[SW2-mst-region]instance 2 vlan 30 35 255

# 配置生效
[SW2-mst-region]active region-configuration

主备冗余配置：

# SW1配置
# 配置SW1作为instance 1的根交换机，SW2作为备份根交换机：
stp instance 1 priority 0
stp instance 2 priority 4096

# SW2配置
# 配置SW2作为instance 2的根交换机，SW1作为备份根交换机：
stp instance 2 priority 0
stp instance 1 priority 4096

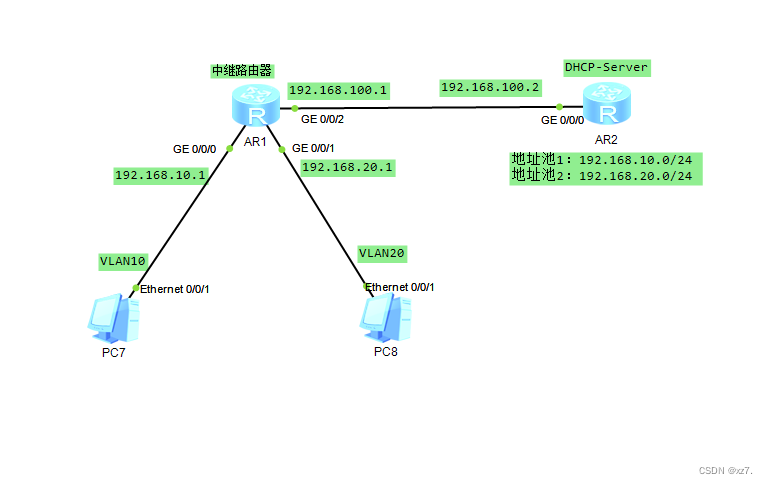

 实例3：DHCP中继

DHCP（动态主机配置协议）中继是一种网络机制，用于在不同子网之间传递DHCP请求和响应消息，从而允许DHCP客户端从DHCP服务器获取IP地址和其他网络配置信息。当DHCP客户端和DHCP服务器位于不同的子网时，就需要使用DHCP中继来实现通信。

AR2配置：

# 开启dhcp功能
[AR2]dhcp enable

# 配置地址池1
[AR2]ip pool vlan10
[AR2-ip-pool-vlan10]network 192.168.10.0 mask 255.255.255.0
[AR2-ip-pool-vlan10]gateway-list 192.168.10.1
[AR2-ip-pool-vlan10]dns-list 114.114.114.114

# 配置地址池2
[AR2]ip pool vlan20
[AR2-ip-pool-vlan20]network 192.168.20.0 mask 255.255.255.0
[AR2-ip-pool-vlan20]gateway-list 192.168.20.1
[AR2-ip-pool-vlan20]dns-list 114.114.114.114

# 配置接口ip 和 开启全局地址池
[AR2]interface GigabitEthernet0/0/0
[AR2-GigabitEthernet0/0/0]ip address 192.168.100.2 255.255.255.0
[AR2-GigabitEthernet0/0/0]dhcp select global

# 配置静态回程路由
[AR2]ip route-static 192.168.10.0 24 192.168.100.1
[AR2]ip route-static 192.168.20.0 24 192.168.100.1

AR1配置：

# 开启DHCP功能
[AR1]dhcp enable

# 配置接口0
[AR1]interface GigabitEthernet0/0/0

# 配置接口IP
[AR1-GigabitEthernet0/0/0]ip address 192.168.10.1 255.255.255.0

# 接口开启中继功能
[AR1-GigabitEthernet0/0/0]dhcp select relay

# 指定DHCP服务器ip
[AR1-GigabitEthernet0/0/0]dhcp relay server-ip 192.168.100.2


# 配置接口1
[AR1]interface GigabitEthernet0/0/1
[AR1-GigabitEthernet0/0/0]ip address 192.168.20.1 255.255.255.0
[AR1-GigabitEthernet0/0/0]dhcp select relay
[AR1-GigabitEthernet0/0/0]dhcp relay server-ip 192.168.100.2

# 配置接口2
[AR1]interface GigabitEthernet0/0/2
[AR1-GigabitEthernet0/0/0]ip address 192.168.100.1 255.255.255.0

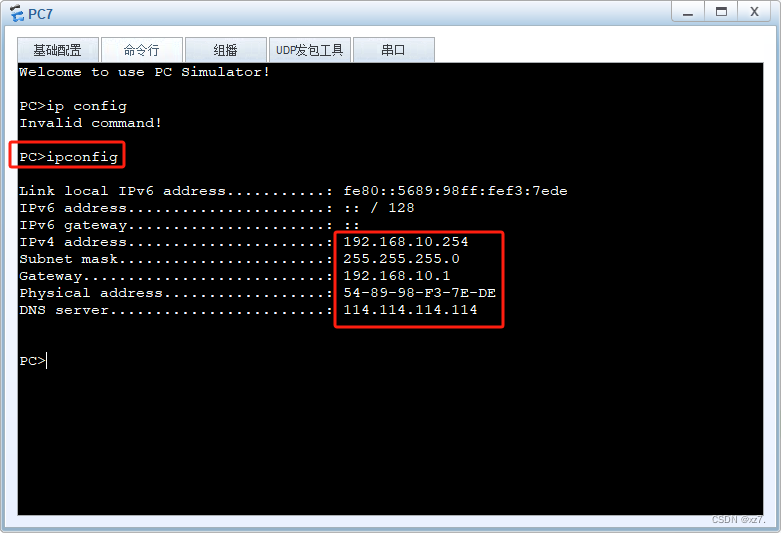

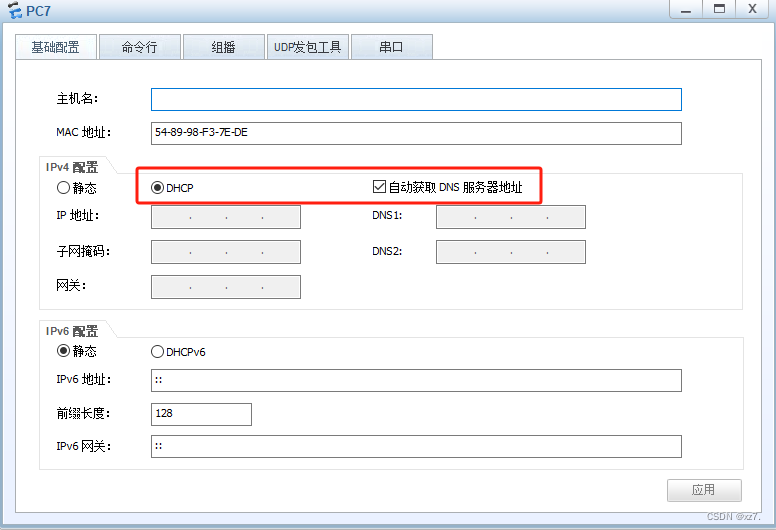

PC机配置：

实例4：MSTP+VRRP主备冗余

当我们将MSTP和VRRP结合使用时，可以在网络中实现更高的可靠性和性能。具体来说，我们可以使用MSTP构建多个无环路的生成树，为不同的VLAN提供独立的转发路径，从而实现负载均衡和数据流量隔离。同时，通过VRRP实现路由器的冗余备份，保证在网络设备出现故障时，网络的连续性和可用性不受影响。

SW2配置：

# 创建vlan
vlan batch 8 to 9


# 配置接口
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 8

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094


# --------------配置MSTP--------------

# 配置MSTP：VLAN8主根SW2 备根SW3，VLAN9主根SW3，备根SW2
stp region-configuration
 region-name 1
 revision-level 1
 instance 1 vlan 8
 instance 2 vlan 9
 active region-configuration

# 调整优先级 使主备生效
stp instance 1 priority 0
stp instance 2 priority 4096


# --------------配置VRRP--------------

# 配置VRRP：VLAN8主机SW2 备机SW3，VLAN9主机SW3，备机SW2

# 进入vlan8
[SW2]interface Vlanif8
# 配置ip
[SW2-Vlanif8]ip address 192.168.8.2 255.255.255.0

# 创建vrrp8 并且 配置虚拟主机ip
[SW2-Vlanif8]vrrp vrid 8 virtual-ip 192.168.8.1

# 调整vrrp8的优先级 使SW2为主机，优先级默认为100
[SW2-Vlanif8]vrrp vrid 8 priority 150

[SW2]interface Vlanif9

# 创建vrrp9 并且 配置虚拟主机ip
[SW2-Vlanif9]vrrp vrid 9 virtual-ip 192.168.9.1


# --------------配置ospf--------------

# 创建ospf
[SW2]ospf 1 router-id 1.1.1.1

# 进入区域0
[SW2-ospf-1]area 0

# 宣告接口IP（把接口IP添加到区域0）
[SW2-ospf-1-area-0.0.0.0]network 192.168.8.0 0.0.0.255

SW3配置：

# 创建vlan
vlan batch 8 to 9

# 配置接口
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 9

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094


# --------------配置MSTP--------------

# 配置MSTP：VLAN9主根SW3 备根SW2，VLAN8主根SW2，备根SW3
stp region-configuration
 region-name 1
 revision-level 1
 instance 1 vlan 8
 instance 2 vlan 9
 active region-configuration

# 调整优先级 使主备生效
stp instance 1 priority 4096
stp instance 2 priority 0


# --------------配置VRRP--------------

# 配置VRRP：VLAN9主机SW3 备机SW2，VLAN8主机SW2，备机SW3

# 进入vlan9
[SW3]interface Vlanif9
# 配置ip
[SW3-Vlanif9]ip address 192.168.9.2 255.255.255.0

# 创建vrrp9 并且 配置虚拟主机ip
[SW3-Vlanif9]vrrp vrid 9 virtual-ip 192.168.9.1

# 调整vrrp9的优先级 使SW3为主机，优先级默认为100
[SW3-Vlanif9]vrrp vrid 9 priority 150

[SW3]interface Vlanif8

# 创建vrrp8 并且 配置虚拟主机ip
[SW3-Vlanif9]vrrp vrid 8 virtual-ip 192.168.8.1


# --------------配置ospf--------------

# 创建ospf
[SW3]ospf 1 router-id 2.2.2.2

# 进入区域0
[SW3-ospf-1]area 0

# 宣告接口IP（把接口IP添加到区域0）
[SW3-ospf-1-area-0.0.0.0]network 192.168.9.0 0.0.0.255

SW4配置：

vlan batch 8 to 9

# 配置接口
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 8

interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 9

# 配置MSTP
stp region-configuration
 region-name 1
 revision-level 1
 instance 1 vlan 8
 instance 2 vlan 9
 active region-configuration

AR1配置：

# 配置接口
interface GigabitEthernet0/0/0
 ip address 192.168.8.3 255.255.255.0

interface GigabitEthernet0/0/1
 ip address 192.168.9.3 255.255.255.0

# 配置ospf
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
   network 192.168.8.0 0.0.0.255
   network 192.168.9.0 0.0.0.255

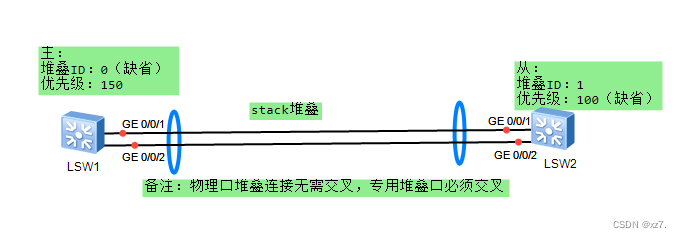

实例5：stack（堆叠）

堆叠（Stack）是网络技术中的一种设备连接方式，它允许将多个网络交换机或其他网络设备通过物理连接和逻辑配置组合成一个逻辑设备，形成一个堆叠系统。堆叠技术主要用于扩展网络设备的端口数量、增强设备的处理能力和提高网络的可靠性。

SW1配置：

# 关闭 需要加入堆叠的 物理端口
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]shutdown

[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]shutdown


# 创建并进入堆叠端口
[SW1]interface stack-port 0/1

# 把物理端口 加入到 堆叠端口
[SW1-stack-port0/1]port interface gigabitethernet 0/0/1 to gigabitethernet 0/0/2 enable

# 配置堆叠端口 ID（默认0）
[SW1]stack slot 0 renumber 0

# 配置堆叠端口 优先级（默认100）
[SW1]stack slot 0 priority 150


# 开启 需要加入堆叠的 物理端口
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]undo shutdown

[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]undo shutdown


# 保存配置
<SW1>save

# 重启
<SW1>reboot

SW2配置 ：

# 关闭 需要加入堆叠的 物理端口
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]shutdown

[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]shutdown


# 创建并进入堆叠端口
[SW2]interface stack-port 0/1

# 把物理端口 加入到 堆叠端口
[SW2-stack-port0/1]port interface gigabitethernet 0/0/1 to gigabitethernet 0/0/2 enable

# 配置堆叠端口 ID（默认0）
[SW2]stack slot 0 renumber 1


# 开启 需要加入堆叠的 物理端口
[SW2]interface GigabitEthernet 0/0/1
[SW2-GigabitEthernet0/0/1]undo shutdown

[SW2]interface GigabitEthernet 0/0/2
[SW2-GigabitEthernet0/0/2]undo shutdown


# 保存配置
<SW2>save

# 重启
<SW2>reboot

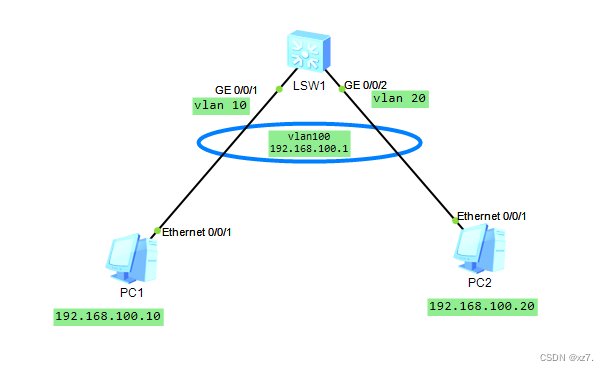

实例6：Super VLAN(vlan聚合）

Super VLAN，也被称为VLAN聚合（VLAN Aggregation），是一种网络技术，用于在一个物理网络内将多个VLAN（称为Sub-VLAN）聚合成一个逻辑的VLAN（称为Super-VLAN）。这种聚合的目的是为了优化IP地址的使用，并简化网络管理。

在Super VLAN的架构中，每个Sub-VLAN都是一个独立的广播域，为了实现不同Sub-VLAN之间的三层互通以及Sub-VLAN与其他网络的互通，通常需要利用ARP代理功能。

SW1配置：

# 配置端口1类型并且绑定vlan
[SW1]interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10

# 配置端口2类型并且绑定vlan
[SW1]interface GigabitEthernet0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 20


# 创建vlan100
[SW1]vlan 100

# 开启vlan聚合功能
[SW1-vlan100]aggregate-vlan

# 加入vlan聚合
[SW1-vlan100]access-vlan 10 20

# vlan100 配置 IP
[SW1]interface Vlanif100
[SW1-Vlanif100]ip address 192.168.100.1 24

# 开启vlan代理，可以互相访问
[SW1-Vlanif100]arp-proxy inter-sub-vlan-proxy enable

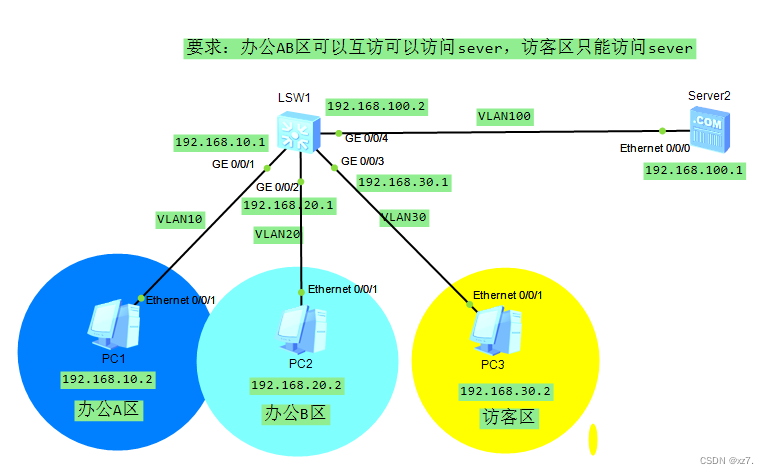

实例7：Hybrid接口

  1. Access类型端口：(进口流量剥离/出口流量添加)  一个VLAN的PVID标记（1V1）

  2. Trunk类型端口：(进口流量剥离/出口流量添加) 多个VLAN的PVID标记（多V多）

  3. Hybrid类型端口：(进口流量剥离/出口流量添加)一个或多个VLAN的PVID标记（1V多,多V1）

  4. 说明：正常PC端接收的流量报文不携带任何PVID标记，只有VLAN才会携带指定的PVID，用来识别是否是同一个VLAN广播域。

SW1配置：

# 创建VLAN
[SW1]vlan batch 10 20 30 100

# 配置端口1
[SW1]interface GigabitEthernet0/0/1

#配置端口类型（默认hybrid）
[SW1-GigabitEthernet0/0/1]port link-type hybrid

# 绑定vlan（出口流量携带VLAN的PVID标记）
[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 10

# 允许进入的vlan（进口流量剥离VLAN携带的PVID标记）
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20 100


# 配置端口2
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 20
 port hybrid untagged vlan 10 20 100

# 配置端口3
interface GigabitEthernet0/0/3
 port hybrid pvid vlan 30
 port hybrid untagged vlan 30 100

# 配置端口4
interface GigabitEthernet0/0/4
 port hybrid pvid vlan 100
 port hybrid untagged vlan 10 20 30 100


# 配置1-4端口IP
interface Vlanif10
 ip address 192.168.10.1 24
interface Vlanif20
 ip address 192.168.20.1 24
interface Vlanif30
 ip address 192.168.30.1 24
interface Vlanif100
 ip address 192.168.100.2 24


#------------------------验证配置----------------------
<Huawei>dis port vlan active

T=TAG=（出口携带PVID）     U=UNTAG=（入口剥离PVID）
-------------------------------------------------------------------------------
Port                Link Type    PVID    VLAN List
-------------------------------------------------------------------------------
GE0/0/1             hybrid       10      U: 1 10 20 100
GE0/0/2             hybrid       20      U: 1 10 20 100
GE0/0/3             hybrid       30      U: 1 30 100
GE0/0/4             hybrid       100     U: 1 10 20 30 100

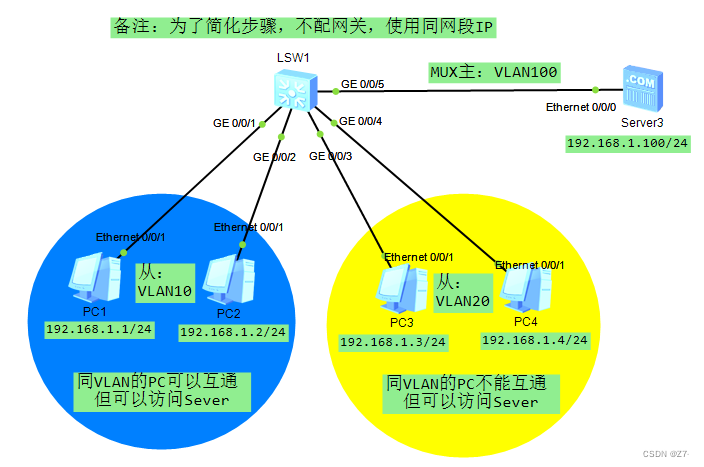

实例8：MUX-VLAN

MUX VLAN主要存在三种类型的VLAN：

主VLAN（Subordinate VLAN）

隔离型VLAN（Separate VLAN）：同VLAN不能互相访问

和互通性VLAN（Group VLAN：）：同VLAN可以互相访问

其中，隔离型和互通型又被称为从VLAN，所有的从VLAN都必须绑定到一个主VLAN中。

SW1配置：

# 创建VLAN
[SW1]vlan batch 10 20 100

# 配置MUX-VLAN
#
[SW1]vlan 200

# 配置VLAN200为主VLAN
[SW1-vlan100]mux-vlan

# VLAN10设置从VLAN，并且为互通型（同VLAN可以互相访问）
[SW1-vlan100]subordinate group 10

# VLAN20设置从VLAN，并且为隔离型（同VLAN不能互相访问）
[SW1-vlan100]subordinate separate 20


# 配置端口 绑定对应VLAN
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
 port mux-vlan enable //开启mux功能
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
 port mux-vlan enable
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20
 port mux-vlan enable
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 20
 port mux-vlan enable
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 100
 port mux-vlan enable


#---------------------验证配置---------------------------
<SW1>dis mux-vlan
Principal Subordinate Type         Interface
-----------------------------------------------------------------------------
100       -           principal    GigabitEthernet0/0/5
100       20          separate     GigabitEthernet0/0/3 GigabitEthernet0/0/4
100       10          group        GigabitEthernet0/0/1 GigabitEthernet0/0/2
-----------------------------------------------------------------------------

实例8：Eth-Trunk（链路聚合）

链路聚合的主要功能有：

        增加链路带宽、实现链路相互备份、实现负载均衡

链路聚合模式主要有两种：

  1. 手工负载均衡模式、静态LACP模式（自动模式）

为了实现链路聚合，所选择的端口必须工作在相同传输介质、全双工模式、工作速率一致，且端口的VLAN配置必须一致（端口类型、VLAN ID、PVID等均一致）。

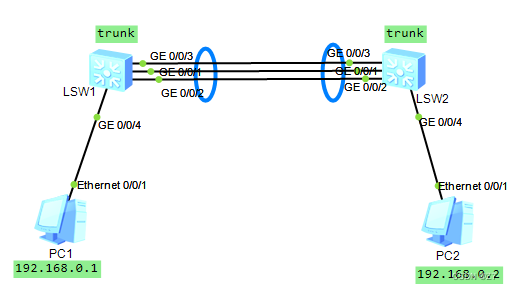

SW1-SW2配置：


# 创建聚合端口
[SW1]interface Eth-Trunk1

# 配置端口模式为lacp自动模式
[SW1-Eth-Trunk1]mode lacp-static

# 物理端口加入到聚合
[SW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/3

# 配置聚合端口类型
[SW1-Eth-Trunk1]port link-type trunk
[SW1-Eth-Trunk1]port trunk allow-pass vlan all


# 设置lacp优先级，越小越优先（默认为32768，其余的设备自动协调匹配主设备的端口配置）
[SW1]lacp priority 1000  //只在SW1主设备配置

常用命令：

display current-configuration  # 显示当前配置

resetsaved-configuration(reset saved) # 删除配置（必须退到用户模式）

dispaly interface +接口 # 查看路由器接口的状态信息

display vlan 10 # 查看vlan

undo vlan 10 # 删除vlan

eNSP下载安装（eNsp、WinPcap、Wireshark、VirtualBox下载安装）
我的个人博客
02-21 3512
单击【Finish】，完成 Npcap 安装，等待 wireshark完成。双击安装，选择安装语言中文（简体），点击确定。接口指示灯从红色变为绿色即表示开启成功。基本都是下一步，双击，点击Next。单击【Finish】完成安装。双击安装，点击下一步。
MPLS的基础原理和华为ENSP的配置实例
2302_80851659的博客
12-19 2414
MPLS转发的本质就是将数据归到对应的FEC并按照提前建立好的LSP进行转发。对于整个MPLS域，LSP是某一给定的FEC进入域和离开域的路径，可以看成是LSR的有序集合。对于单台LSR，需要建立标签转发表，用标签来标识FEC，并绑定相应的标签处理和转发等行为。
ensp经典13个实验案例
05-07
实验1 mstp 实验2 vrrp配置 实验3 ospf高级配置 实验4 MSTP+VRRP+OSPF配置 实验5isis配置 实验6路由过滤配置 实验7路由引入 路由策略配置 实验8 BGP基本配置 实验9 BGP选路配置 实验10 GRE VPN配置 实验11 高级手工配置参数的ipsec vpn 实验12 基于IKE主模式的IPSEC VPN 实验13 MPLS LDP的配置 实验14BGP MPLS VPN的配置
ensp课程设计（实例）
qq_67802965的博客
11-21 4816
课程设计校园网络topo实例
eNSP实验——防火墙配置（Zone 区域配置 + 安全策略配置）
最新发布
记录
04-03 4621
防火墙（Firewall）是一种网络安全设备（硬件或软件），用于监控和控制进出网络的流量，基于预定义的安全规则允许或阻止数据包的传输。其主要目的是在可信网络（内网）和不可信网络（外网）之间建立安全屏障，防止未授权访问、恶意攻击和数据泄露。防火墙既可以是二层设备，也可以是三层设备，具体取决于其工作模式和部署场景。特性三层防火墙二层防火墙工作层级网络层（Layer 3）数据链路层（Layer 2）IP地址需求需要配置IP地址和路由无需IP地址，透明转发部署影响需调整路由表对网络拓扑无影响过滤依据。
校园网设计与配置实例_ensp校园网络路由器配置,ensp校园网规划与设计
05-12
校园网设计与配置实例：内容包括系统总体的设计，系统组成，VLAN，IP划分，服务器设计，系统测试等整套方案
eNSP实例，eNSP examples
11-18
eNSP自带的实验实例，用ensp直接打开即可使用。
华为 eNSP配置实例详解
10-31
通过与华为合作伙伴共同组织，现提供完整的华为 eNSP关于 路由器、交换机设备，配置单臂路由、链路聚合、三层交换机的实例，包含拓朴图、配置命令及详细设置，亲测可用。希望有需要的朋友下载，交流。
ensp路由拓扑实例
qq_38255759的博客
03-15 1751
OSPF（开放式最短路径优先）多区域是OSPF协议中的一种配置方式，主要用于改善网络的可扩展性和实现快速收敛。在多区域配置中，OSPF网络被划分为不同的区域，每个区域内部的路由器通过交换链路状态信息来建立路由表，而。
eNSP 常用功能及使用方法加例子
2302_80814292的博客
06-20 4333
配置目的地址为10.0.13.0/24和10.0.3.0/24的静态路由，路由的下一跳配置为R3的G0/0/0接口IP地址10.0.23.3。R2如果要与10.0.3.0/24网络通信，需要R2上有去往该网段的路由信息，并且R3上也需要有到R2相应接口所在IP网段的路由信息。当R2和R3之间链路正常时，R2与网络10.0.13.3和10.0.3.3之间交互的数据通过R2与R3间的链路传输。关闭R2上的G0/0/2接口，模拟R2与R3间的链路发生故障，然后查看IP路由表的变化。命令，查看R2上的路由表。
华为ensp模拟校园网/企业网实例（精品拓扑图）
热门推荐
征途是星辰大海
12-25 10万+
本文首先规划一个公司的网络，采用接入层、核心层、汇聚层三层网络。所有交换机运行MSTP和VRRP协议，做冗余备份，保护链路安全。运行ospf动态路由协议，方便路由维护。使用dhcp动态分配地址，便于ip地址管理。出口采用防火墙设备，保护网络安全。同时在防火墙上做SNAT，可以让公司内网访问外网。在防火墙上做DNAT，可以让外部网络访问公司服务器。
ensp综合实例（HCIA）
qq_38255759的博客
11-19 3005
SW1配置： sys sys SW1 dhcp e //开启DHCP服务 undo in en //关闭信息提示 vlan b 10 20 30 40 12 //创建VLAN //接口类型trunk 放行所有vlan int g0/0/2 p l t p t a v a int g0/0/1 p l t p t a v a int vlanif12 int g0/0/3 p l a p d v 12 //配置地址 开启dhcp ip获取方式接口 int vlani...
基于华为ENSP的综合实训案例
06-28
该项目网络安全解决方案共分为3个网络区域，按照区域设备的顺序进行实施，区域设备顺序为北京总部、上海分部、深圳分部。企业网是园区网的一种，所用到的技术也是园区网中的技术，本项目中将这些实用技术分为路由网络方案实施、交换网络方案实施和安全网络方案实施。一般来说，在路由过程中，数据至少会经过一个或者多个中间节点。这决定了路由和交换技术在移动信息过程中使用不同的控制信息，所以两者实现各自的功能方式不同。在网络方案实施过程中，一定要严格遵守施工规则，对于设备配置完成的需要及时保存配置，防止因断电导致网络故障；方案实施的质量将影响后面交付的结果，所以要严格按照区域和功能配置。
基于eNSP的校园网拓扑.rar
09-18
总的来说，基于eNSP的校园网拓扑项目是一个全面实践计算机网络理论的实例。通过这个项目，参与者可以学习到网络规划、设备配置、故障排查等一系列实际操作技能。同时，它也是对网络管理员和IT专业学生能力提升的重要...
MPLS BGP反射器实例拓扑ENSP可用
01-19
在这个实例中，"MPLS BGP反射器实例拓扑ENSP可用"表明我们可以使用ENSP来创建和测试一个包含BGP反射器的MPLS网络拓扑。 **vrpcfg.cfg** 文件通常是网络设备配置文件的名称，特别是在模拟环境中。这个文件包含了...
ENSP交换综合实验；通过STP配置、VRRP配置、DHCP配置、NAT配置完成实验；
milu_nff的博客
05-25 7493
OSPF建邻后会向所有的SVI发送hello包更新，有多少个svi接口就会发多少个hello包 因此可以使用沉默接口，不发送hello包 ospf 1 slient-interface all 可以先全部关闭 再开启部分svi接口 undo silent-interface vlan 100 实验完成思路 1、拓扑设计 —— 网络需求 IP地址规划 172.16.0.0/16 172.16.0.0/24 骨干 172.16.0.0/30 172.16.0.4/30 172.16.1.0/24 vlan1
华为eNSP网络模拟器安装详细教程（2024）
m0_74451345的博客
02-02 2万+
1. eNSP简介eNSP（Enterprise Network Simulation Platform）是一款由华为自主开发的、免费的、可扩展的、图形化操作的网络仿真工具平台，主要对企业网络路由器、交换机及相关物理设备进行软件仿真，完美呈现真实设备部署实景，支持大型网络模拟，可以让网络工程师能够在没有真实设备的情况下模拟演练，学习网络技术。2. 其他软件介绍：winpcap 是windows平台下一个免费，公共的网络访问系统。
【数通、路由交换 初级实验配置（四）】
叫我小虎就行了的博客
09-20 1万+
【数通、路由交换 初级实验配置（四）】
在ensp中三层交换机（划分vlan）和vrrp案例
m0_71913083的博客
10-08 7582
例：vrrp vrid 1 virtual-ip 192.168.10.1（配置VRRP实例的虚拟路由器ID为1，且添加虚拟ip地址为192.168.10.1，即默认网关。此功能可以理解为网关路由器的接口ip）access：接入链路接口（配置在交换机与主机/路由器相连接的接口）给进入交换机的数据帧打上VLAN标签，给出交换机的数据帧脱掉VLAN标签。如果关闭的是LSW2的g0/0/2接口的话，那么LSW1的vlan10和vlan20都是Master，而LSW2的vlan10和20都是Backup。
ensp抓取的ARP、ICMP、DHCP网络协议数据包
05-13
ENSP是一款网络流量分析工具，它可以抓取并分析各种网络协议的数据包，包括ARP、ICMP、DHCP等。下面简单介绍一下这几种协议： 1. ARP（地址解析协议）：ARP协议用于将IP地址转换为对应的MAC地址。当一个设备需要与另一个设备通信时，它需要知道对方的MAC地址，因为网络通信是通过MAC地址来实现的。ARP协议就是用来查询另一个设备的MAC地址的。 2. ICMP（Internet控制报文协议）：ICMP协议是用来在IP网络中传递控制信息的协议。它通常用于网络诊断和错误处理。比如，当一个设备无法与另一个设备通信时，它可以发送一个ICMP消息来查询对方是否在线、网络是否正常等。 3. DHCP（动态主机配置协议）：DHCP协议是用来自动分配IP地址的协议。当一个设备连接到网络上时，它需要一个唯一的IP地址才能与其他设备通信。DHCP服务器就是用来为设备分配IP地址的，它会根据设备的MAC地址来为其分配一个可用的IP地址。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
